弯管式双法兰安装固定支撑连接杆件

　　这类弯管式支撑构件在工业现场的应用场景覆盖范围极广，从通讯设备的外置天线固定、户外检测设备的探头安装支架，到生产线旁的操作终端支撑、设备外围的防护栏连接构件，都能见到同结构产品的身影。不同于直杆类支撑件只能提供垂直方向的承载，带弧度的弯管段可以在避让安装面周边管线、突出结构的同时，将端部安装面偏移到指定的作业位置，避免安装时额外增加转接件带来的累计误差，也能减少现场安装时的切割、焊接改制工作量。

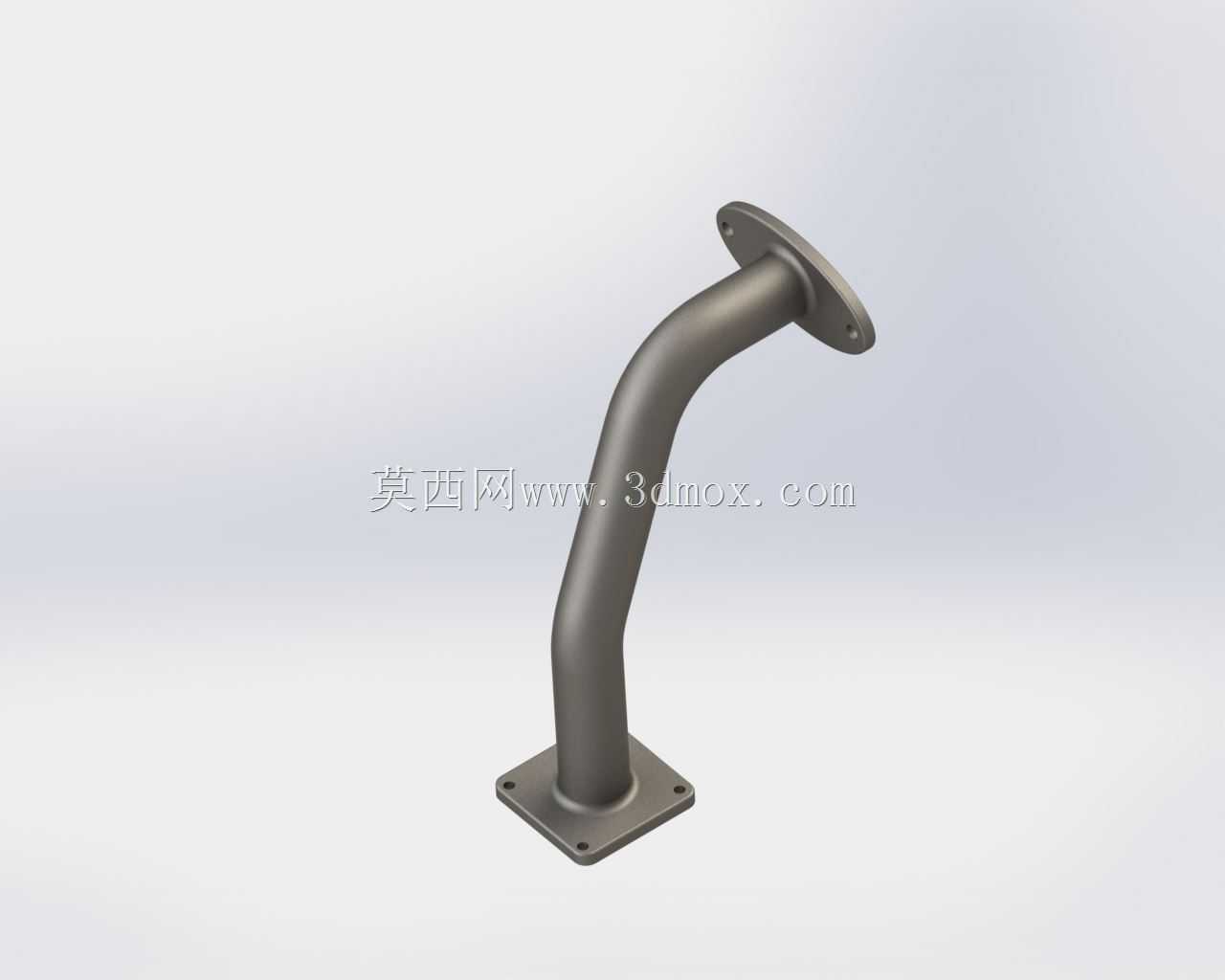

　　从功能特性来看，两端的法兰安装面是整个构件的核心受力部位，下端方形法兰带四个沉头安装孔，适配常用的M6、M8内六角膨胀螺栓或机螺钉，安装时可以直接贴合在混凝土基座、设备金属框架的平整安装面上，沉孔设计可以让螺栓头部完全没入法兰平面，不会出现突出的螺栓头干涉后续装配的问题。上端的椭圆形法兰盘做了收窄处理，两个安装孔的孔距适配多数小型设备、终端件的安装孔位，不需要额外扩孔或者改制安装板就能完成固定。中间的弯管段采用等径圆管弯折成型，弯折处做了大圆弧过渡，没有出现直角弯折带来的应力集中问题，在承受侧向载荷、端部设备带来的偏载时，应力可以沿着圆弧段均匀分散到两端法兰位置，不会在弯折处出现断裂隐患。

　　设计这类构件的时候，首先要确认的是两端安装面的空间相对位置，包括垂直方向的高度差、水平方向的偏移量，以及两个安装面的角度偏差，这些参数直接决定弯管的弯折半径和弯折角度，一旦参数出现偏差，现场安装时就会出现孔位对不上、安装面贴合不严的问题。其次要核算承载能力，根据端部需要挂载的设备重量，匹配对应壁厚的圆管材质，常规静态挂载场景下选用2mm壁厚的普通碳钢管就能满足承载需求，如果是有振动的设备安装场景，就要换成3mm以上壁厚的无缝管，同时在弯管和法兰的焊接位置增加三角加强筋，避免长期振动导致焊缝开裂。

　　外形尺寸方面，这类支撑件的安装边界需要重点关注，下端方形法兰的边长通常控制在80mm到120mm之间，四个安装孔的中心距按照标准法兰孔距设置，保证可以适配通用的安装基座；上端椭圆形法兰的长轴尺寸不超过100mm，短轴尺寸控制在40mm到60mm之间，避免法兰尺寸过大遮挡端部设备的接线口、散热口。弯管的弯折半径通常设置为管径的3到4倍，弯折半径过小会导致圆管弯折处出现瘪管、管壁变薄的问题，弯折半径过大则会增加整个构件的水平投影尺寸，占用过多安装空间。安装时需要注意，下端法兰必须固定在平整的刚性安装面上，如果安装面存在凹凸不平的情况，要提前用垫片垫平，避免拧紧螺栓时法兰出现变形，导致弯管段产生额外的内应力；上端法兰固定设备时，螺栓要按照对角顺序逐步拧紧，不要单侧一次拧死，防止法兰面受力不均出现翘起，影响连接稳定性。

　　在实际选型过程中，还要考虑使用环境的腐蚀情况，普通室内干燥环境下做喷塑处理就能满足防锈需求，如果是户外露天使用，或者在有腐蚀性气体的车间内使用，就要选用304不锈钢材质加工，或者在表面做热镀锌处理，延长构件的使用寿命。另外弯管的内壁不需要做额外处理，但两端和法兰焊接的位置要做焊渣打磨、焊缝抛光处理，避免焊接毛刺划伤安装人员的手部，也能防止焊缝位置因为防锈处理不到位出现锈蚀蔓延的问题。
