迷彩武装攻击直升机三维结构设计

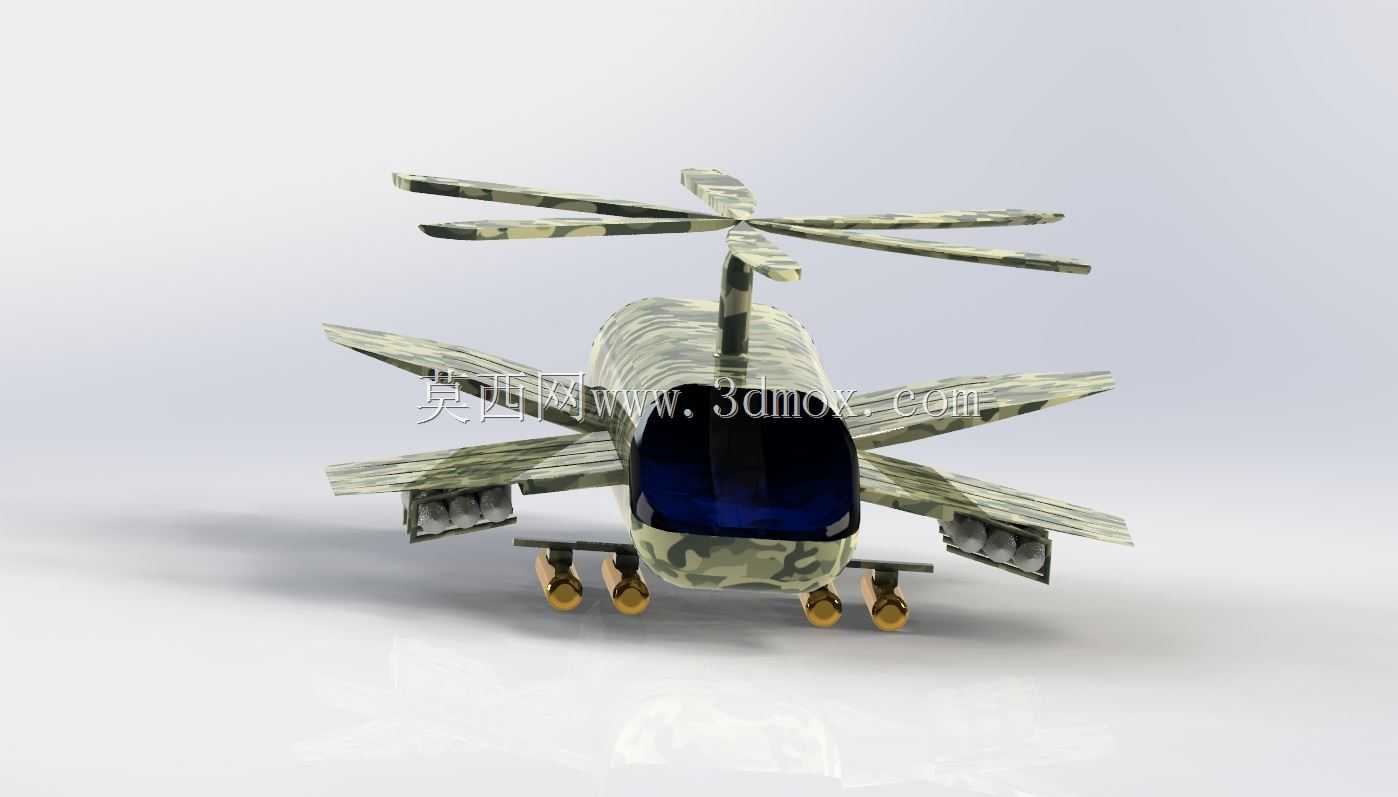

　　该款武装直升机的三维结构设计，围绕低空近距火力支援、战术突击的核心应用场景展开，整体布局采用共轴双旋翼加短翼挂载的构型，区别于常规单旋翼带尾桨的通用直升机设计，省去尾桨传动结构的同时，缩短了整机纵向尺寸，更适合在林地、城市楼宇间等狭窄空域执行机动任务。从结构设计逻辑来看，机身主体采用截面渐变的流线型壳体，前部驾驶舱采用多曲面泡状透明罩设计，既保证正前方与侧下方的观察视野，也通过曲面弧度优化降低前飞过程中的气动阻力，驾驶舱下部的机头位置预留了光电探测设备的安装接口，可根据任务需求挂载观瞄、激光指示等功能模块。机身两侧的短翼采用后掠翼型设计，每侧短翼设置两个外挂点，可挂载火箭发射巢、反坦克导弹等机载武器，

　　短翼内部预留了武器线缆的敷设通道，同时短翼结构在高速前飞时可提供部分升力，降低主旋翼的升力负载，提升整机的载荷航程性能。起落架采用后三点式轮式起落架设计，主起落架布置在机身中部下方，采用双轮结构搭配缓冲支柱，能够承受着陆时的垂直冲击载荷，尾起落架布置在尾梁末端下方，转向结构与航向操纵机构联动，地面滑行时可实现灵活转向，所有起落架均预留了收放机构的安装空间，可根据设计迭代需求改为可收放式构型，进一步降低飞行阻力。主旋翼系统采用四叶复合材料旋翼设计，每片旋翼的翼型沿展向做渐变扭转设计，根部翼型厚度较大以保证挥舞、摆振方向的结构强度，梢部翼型厚度较薄并做后掠处理，降低高速旋转时的翼尖涡流阻力，旋翼桨毂采用铰接式结构设计，预留了挥舞铰、

　　摆振铰与变距铰的安装位置，可实现旋翼周期变距与总距操纵，满足垂直起降、前后飞、侧飞等不同飞行状态的操纵需求。尾梁部分从机身后部向上延伸，顶端布置共轴反转的双旋翼机构，上下旋翼的旋转方向相反，可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨，既减少了传动系统的功率损耗，也避免了尾桨在低空飞行时触碰障碍物的风险，提升低空飞行的安全性。整机外形尺寸控制上，旋翼直径与机身长度的比例控制在1.2:1左右，机身最大宽度不超过短翼展长的三分之一，保证整机在地面停放、机库存放时的空间兼容性，机身下部预留了设备舱的安装空间，可布置燃油箱、航电设备、传动系统等核心部件，设备舱的维护口盖采用快拆式结构设计，日常维护时可快速打开口盖完成设备检修与部件更换。

　　从气动设计细节来看，机身表面所有蒙皮接缝均做了对齐处理，外露的传感器、天线等部件均采用流线型整流罩包裹，降低飞行过程中的寄生阻力，机身表面的迷彩涂装分块设计，既满足视觉隐身的需求，也通过不同色块的分区，为结构装配时的蒙皮分块提供定位参考。在结构强度设计层面，机身主承力结构采用框梁式布局，纵向布置四根主承力梁，横向设置多个隔框，隔框与梁之间采用角盒连接，传递旋翼升力、武器挂载载荷、着陆冲击载荷等不同方向的受力，短翼与机身的连接部位采用加强框设计，将外挂武器的载荷均匀传递到机身主承力结构上，避免局部应力集中导致的结构损坏。
