带周向散热鳍片的中空圆柱散热构件

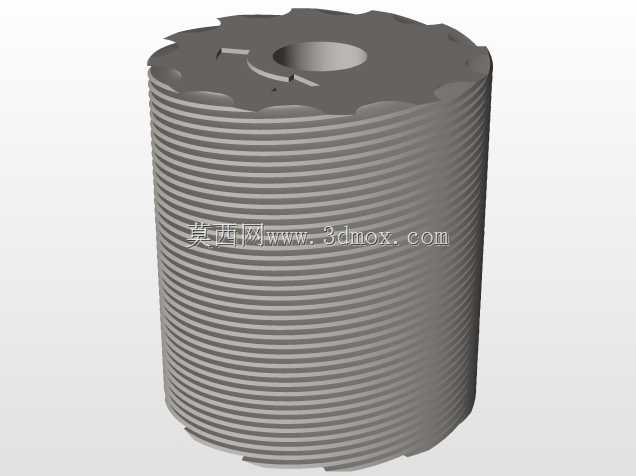

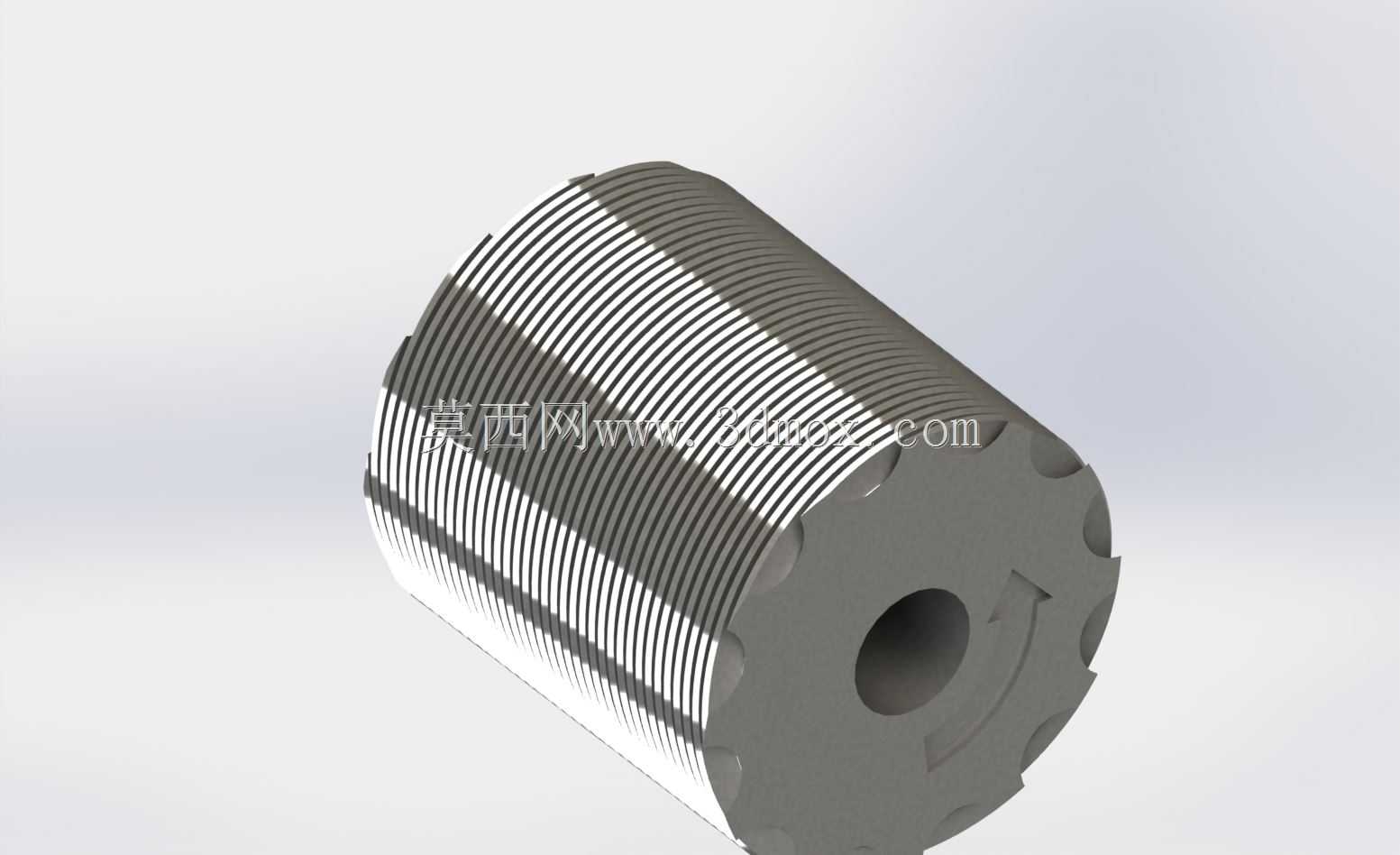

　　该散热构件采用中空圆柱主体搭配周向密布散热鳍片的结构设计，核心功能是通过增大与空气的接触面积，快速带走安装轴系运转过程中产生的热量，避免配合部位因温升过高出现润滑失效、材料形变、精度偏移等问题，常见于高速旋转轴系、小型动力输出单元、精密传动模组的散热配套场景。从结构细节来看，构件中心为贯通式中空孔，孔壁加工有定位键槽，可直接与对应规格的传动轴配合安装，无需额外加装转接衬套，安装时仅需将轴穿入中空孔，通过键槽传递扭矩，同时构件端面的周向均布弧形凹槽可配合卡簧或端盖实现轴向定位，限制构件工作过程中的轴向窜动，安装边界需预留的径向空间为构件最大外径的1.2倍以上，保证鳍片间的空气流通间隙不被周边结构遮挡，避免形成散热死区。

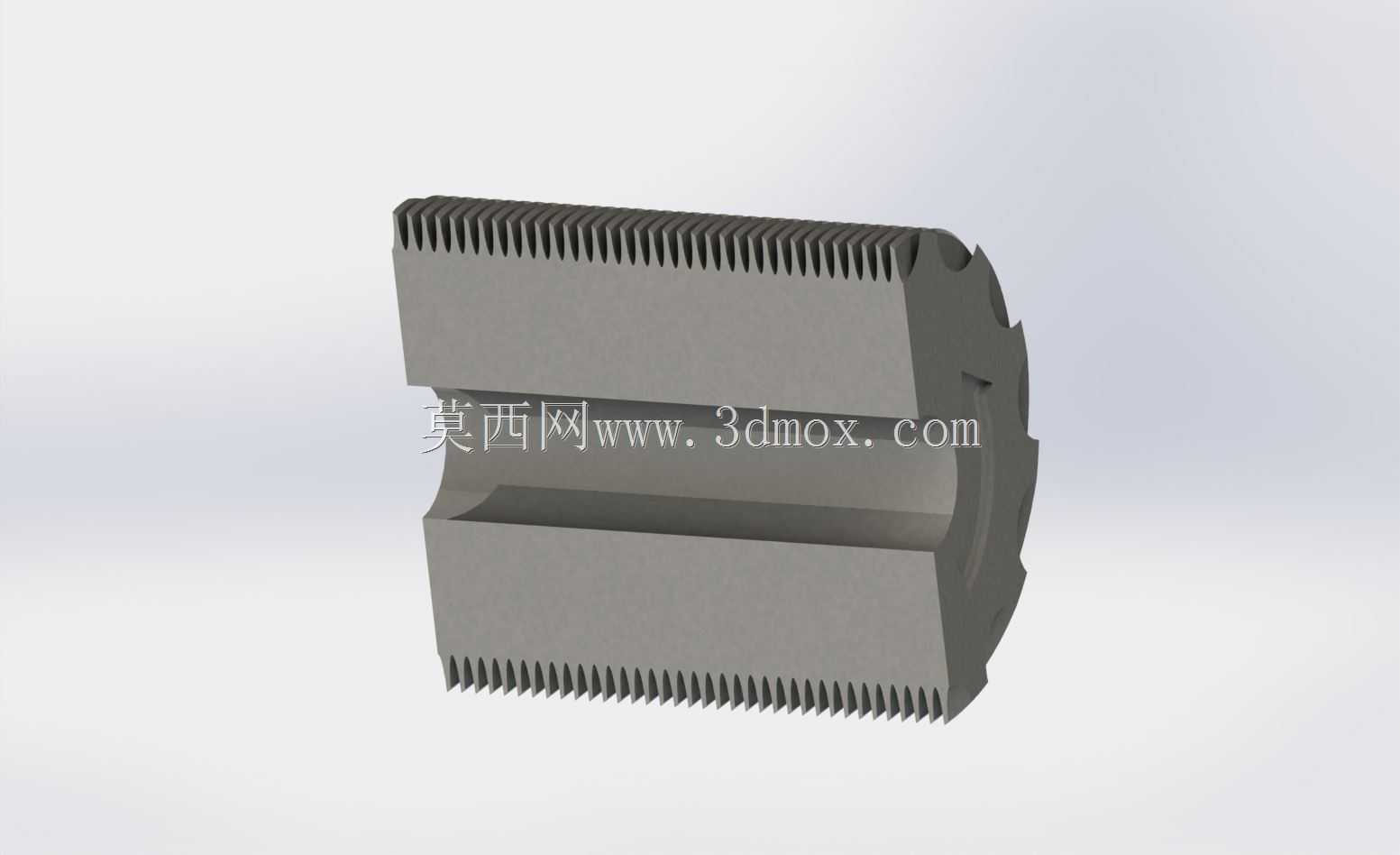

　　周向排布的散热鳍片采用等间距平行设计，鳍片厚度控制在1.2mm至1.5mm区间，既保证鳍片自身的结构强度，避免装配或运转过程中出现鳍片弯折变形，又能最大化拓展散热接触面积，鳍片的排布方向与构件旋转方向形成一定夹角，当构件随轴同步旋转时，可主动带动周边空气沿鳍片间隙流动，形成强制对流效果，相比静止式散热结构，散热效率可提升40%以上。构件两端的端盖部位做了加厚处理，厚度为鳍片段壁厚的2.5倍，一方面提升与轴配合部位的结构强度，承受轴系传递的径向载荷与扭矩冲击，另一方面端盖外圆加工的均布弧形齿槽，可作为手动盘车的受力点，设备调试或维护时，无需额外工具即可通过卡持齿槽转动轴系，检查传动部件的啮合间隙与运转顺畅度。设计过程中，

　　针对不同的应用场景可调整鳍片的间距与高度：在粉尘较多的工况下，可适当加大鳍片间距至3mm以上，避免粉尘堆积在鳍片间隙内堵塞空气流道；在高转速、大热流密度的工况下，可适当增加鳍片高度，同时在鳍片表面加工微小的导流凹槽，进一步提升空气对流的换热效率。构件的材质选型通常根据工作温度区间确定，常规工况下采用6061铝合金挤压成型后做阳极氧化处理，兼顾轻量化与导热性能，重量仅为同体积钢制构件的三分之一，可降低轴系的旋转惯量，减少动力损耗；在工作温度超过200℃的高温工况下，可更换为铜合金材质，提升高温下的导热稳定性与结构强度。从装配适配性来看，该构件的中空孔公差采用H7级精度，可与g6级公差的传动轴实现间隙配合，

　　装配时无需大力敲击即可顺利套装，同时配合面的表面粗糙度控制在Ra1.6以下，减少配合面的接触热阻，保证轴体产生的热量可快速传导至散热鳍片部位。需要注意的是，安装时需保证构件的端面与轴的垂直度误差不超过0.05mm，避免高速旋转时出现动不平衡量，引发轴系振动；若应用在转速超过3000rpm的场景，需在装配完成后对构件做动平衡校正，将剩余不平衡量控制在G2.5级以内，避免振动影响整套传动系统的运转精度与使用寿命。该结构相比传统的实心散热轮，中空设计既减轻了自身重量，又可让冷却气流从中空孔内部穿过，实现内外双侧散热，进一步提升整体散热能力，同时周向的鳍片结构在旋转过程中可起到一定的导流作用，将周边的冷却空气导向相邻的发热部件，辅助整套设备的散热系统实现温度均衡。
