玻璃层板夹持固定U型金属支架结构

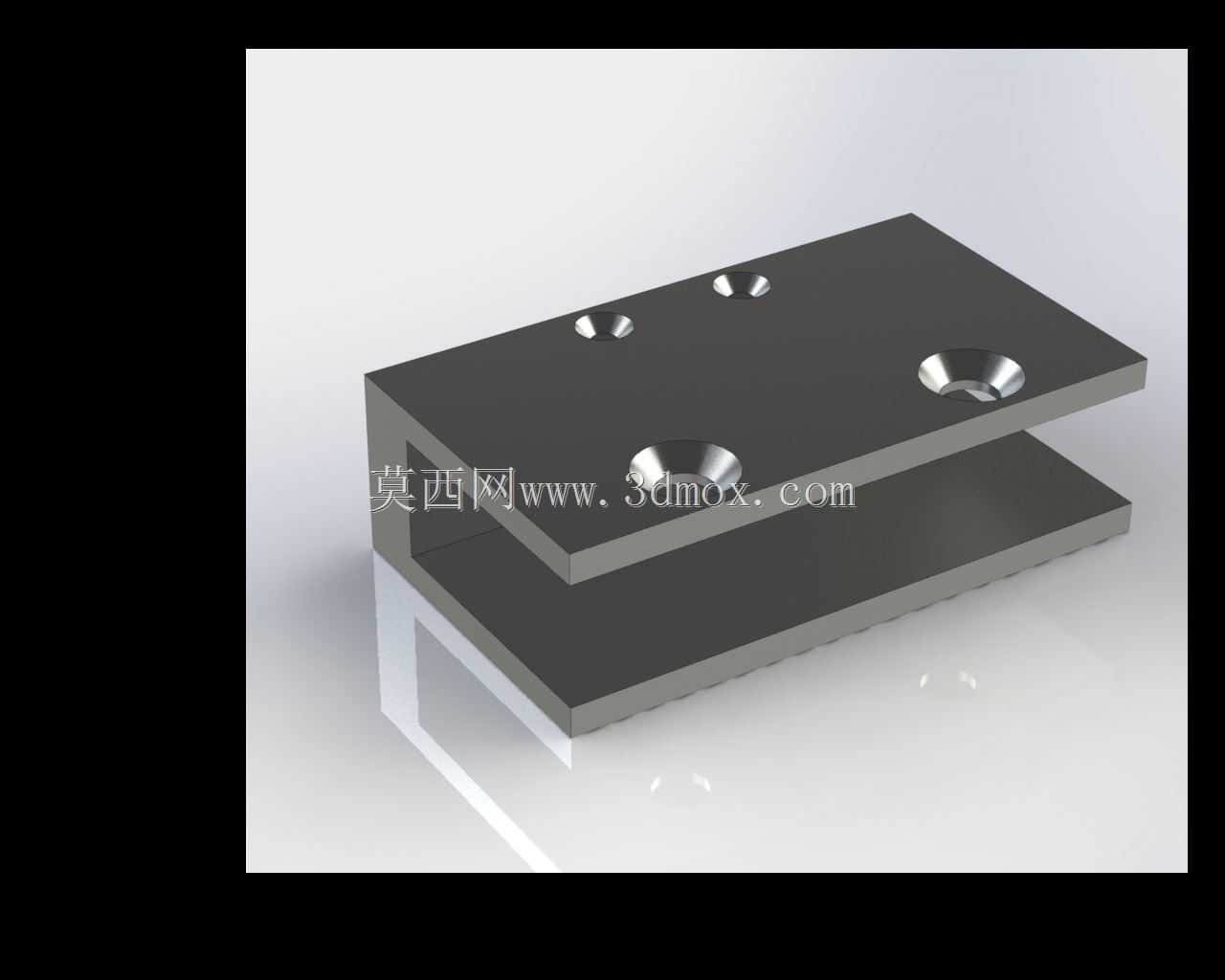

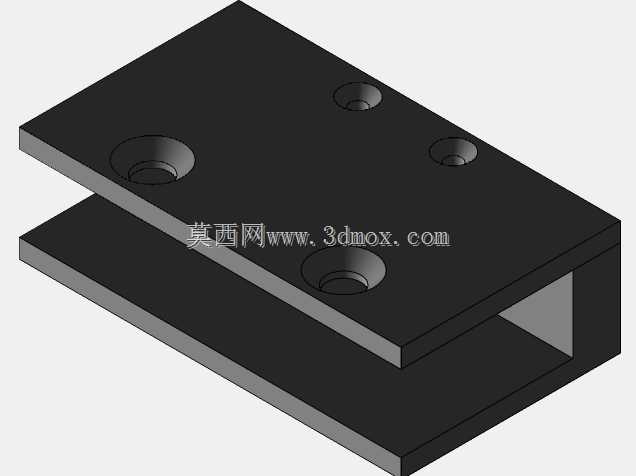

　　日常做商业展柜、家用置物架的玻璃层板固定时，很多新手容易踩两个坑：要么直接用螺丝顶紧玻璃导致应力集中碎裂，要么支架夹持间隙没留缓冲垫余量，后期玻璃热胀冷缩出现异响甚至崩边，这个U型夹持支架的结构设计，刚好针对性解决了这类场景的实际痛点。从实际安装边界来看，这个支架采用上下平行夹板加侧边立板的U型槽结构，槽体内腔宽度是按照常用8mm、10mm厚度钢化玻璃的常规公差设计的，预留了0.8-1.2mm的缓冲垫安装空间，安装时可以在槽体内壁贴3M橡胶缓冲条，既避免玻璃和金属硬接触，也能抵消玻璃厚度的生产公差，不会出现装进去晃荡或者塞不进去的问题。上下夹板上的沉头孔位置做了对称布局，四个安装孔分别分布在夹板的四个受力角，

　　沉头深度按照常用的M4沉头螺丝尺寸设计，螺丝锁紧后头部完全埋入夹板平面，不会突出表面刮伤放置在层板上的物品，也不会影响支架和墙面、柜体竖板的贴合度，安装后支架和安装基面完全贴合，没有悬空缝隙，长期承重不会出现支架变形歪斜的问题。从功能特性上来说，这个支架的受力逻辑做了针对性优化，侧边立板和上下夹板采用一体化折弯或者铣削成型的结构，没有拼接焊缝，避免了焊接位置应力集中导致的承重断裂问题，上下夹板的厚度按照单层玻璃层板承重15kg的工况做了强度校核，正常放置展品、日常摆件、装饰物件的时候，夹板不会出现向下弯折变形的情况，夹持力均匀分布在玻璃插入端的整个接触面上，不会像单点固定的支架那样让玻璃局部受力过大。实际应用场景里，

　　这种支架除了常规的家用书架、卫浴置物架的玻璃层板固定，还能用在商业展厅的展柜层板、门店产品展示台的玻璃围挡固定、办公室隔断的玻璃夹持定位，甚至是实验室设备的玻璃观察窗固定场景，因为整体是外露的金属结构，表面做了黑色哑光喷塑处理，不会像亮面镀铬支架那样在灯光下产生反光干扰展品展示，哑光质感和多数现代简约、工业风的装修风格适配度很高。设计的时候特意没有做多余的装饰结构，整个支架外轮廓都是直角过渡，安装后和玻璃、柜体的贴合缝隙均匀，视觉上简洁利落，不会抢了展示物品的注意力。安装孔的孔距做了标准化设计，和市面上常见的柜体竖板预制孔位匹配，现场安装的时候不需要重新打孔定位，只要把支架用螺丝固定在竖板或者墙面上，再把玻璃插入U型槽，

　　调整好位置后在槽口缝隙打少量透明玻璃胶做辅助固定即可，不需要额外的夹持辅助件，安装效率比传统的玻璃层板托高很多。另外这个支架的U型槽深度做了合理控制，插入玻璃的深度足够保证夹持稳定性，又不会因为槽深过大导致玻璃插入过多浪费材料，外露的夹板边缘都做了R0.5的圆角倒钝处理，安装和后期维护的时候不会划伤人手，也不会因为尖锐边角磕碰导致玻璃边缘崩瓷。做结构校核的时候，按照最恶劣的受力工况——层板最外端放置重物做了受力仿真，支架的最大应力集中位置在立板和上下夹板的过渡圆角处，应力值远低于常用铝合金或者冷轧钢材质的屈服强度，长期使用不会出现塑性变形，四个沉头孔的位置距离夹板边缘的距离也满足安装边距要求，锁螺丝的时候不会因为边距太小导致夹板开裂。
