M30横拉杆液压油缸链条连接结构

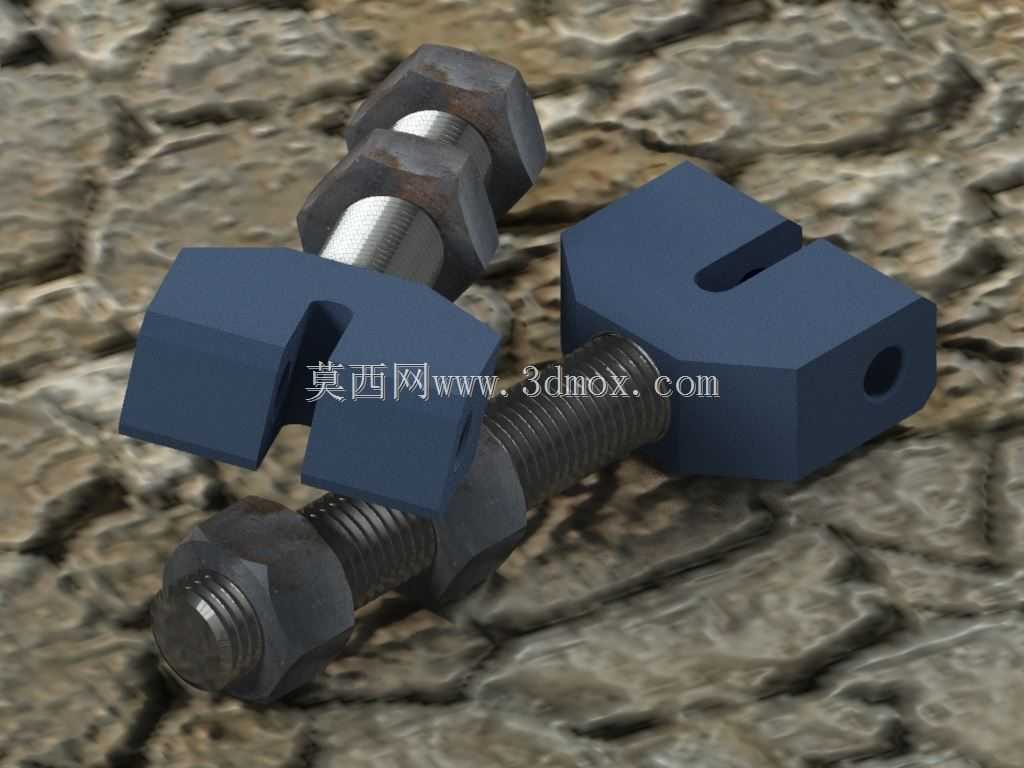

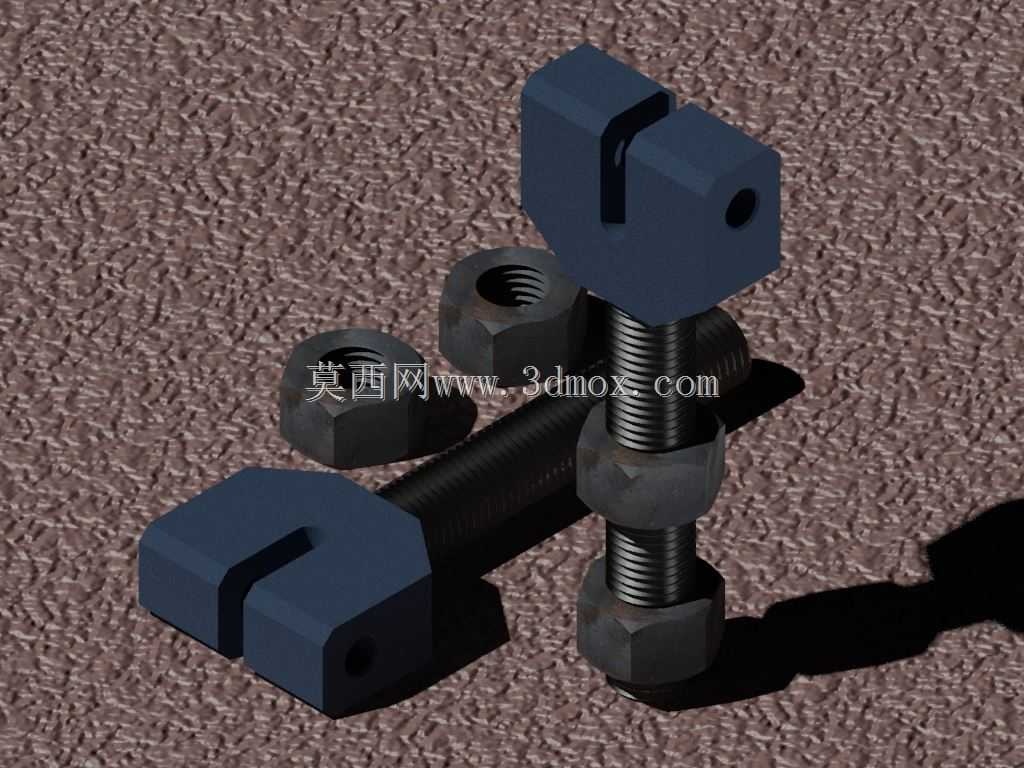

　　在长行程液压驱动的输送、提升类设备中，动力输出端与从动链条之间的连接可靠性，直接决定了整套传动系统的运行寿命与负载稳定性，这类连接结构往往需要同时承受油缸往复运动的轴向冲击、链条传动的交变拉力，还要抵消安装过程中不可避免的少量同轴度偏差，避免硬连接带来的应力集中问题。这款M30规格的横拉杆连接结构，正是针对这类工况设计的专用连接件，整体采用分体式组合结构，两个带开口卡槽的连接座分别卡入链条端部的连接销轴与油缸杆端的连接位，中间通过通长的M30螺杆配合双锁紧螺母实现间距调节与位置锁定。从结构设计逻辑来看，连接座的开口卡槽采用了U型通槽设计，槽宽匹配标准链条的连接销轴直径，安装时无需拆卸整条链条的销轴结构，

　　直接将卡槽卡入对应销轴位置即可完成初步对位，相比传统的穿孔式连接头，现场安装效率能提升40%以上，尤其适合设备后期维护更换时的快速拆装作业。连接座的主体采用方块式构型，侧面加工有贯穿的光孔用于穿装连接螺杆，光孔与螺杆之间采用小间隙配合，既保证螺杆穿装的顺畅性，又能避免间隙过大带来的横向窜动。中间的调节螺杆采用标准M30粗牙螺纹，螺纹段长度覆盖了常见的链条张紧调节行程范围，两端配置的六角厚螺母采用双螺母互锁结构，在设备长期运行产生振动的工况下，也能有效防止螺母松脱导致的连接间距变化，避免链条出现张紧度不足掉链、或者张紧过紧加剧磨损的问题。从安装边界尺寸来看，单个连接座的厚度适配常规工业传动链条的内节宽度，

　　安装完成后整体结构的外轮廓不会超出链条侧边的运行边界，不会和设备上的链条导轨、防护罩等周边部件产生运动干涉，连接座的卡槽深度经过核算，卡入链条销轴后，销轴的轴向定位台阶完全落在卡槽的支撑面上，受力时接触面的压应力控制在常用结构钢的许用应力范围内，长期承受交变载荷也不会出现卡槽压溃变形的问题。在实际应用场景中，这类连接结构除了用于液压油缸驱动的链条传动设备，也可适配于其他需要直线往复动力带动链条传动的工位，比如自动化仓储的堆垛机提升机构、生产线的板式输送链驱动端、重型工装板的往复移送机构等，相比焊接式的固定连接头，这种可调式的横拉杆结构可以在安装时根据现场实际的装配间距灵活调节两个连接座之间的距离，补偿链条加工长度误差、

　　油缸安装位置误差带来的尺寸偏差，不需要额外加工调整垫片来凑配安装尺寸。结构设计时特意将连接座的受力面做了局部加厚处理，螺杆穿装孔的位置避开了卡槽的应力集中区域，通过有限元受力校核，在额定拉力负载下，结构的最大变形量控制在0.05mm以内，不会因为结构变形导致卡槽脱出销轴的问题。螺杆两端的螺纹收尾处做了退刀槽处理，避免螺母拧到行程末端时出现螺纹卡滞，连接座的所有棱边都做了倒角处理，既避免安装时划伤操作人员，也能消除热处理过程中棱边的应力开裂风险。在实际选型适配时，只需要确认链条的销轴直径、油缸杆端的连接尺寸匹配对应的卡槽规格，以及所需的调节行程在螺杆的可调范围内，即可直接替换原有老旧的连接结构，不需要对周边的安装位做额外修改，互换性较强。这种连接结构在运行时，两个连接座之间的螺杆只承受轴向的拉力载荷，不承受额外的弯曲应力，载荷传递路径直接，受力状态简单，相比复杂的铰接式连接头，故障点更少，维护成本更低，适合在重载、长周期运行的工业设备上使用。针对液压油缸往复运动时可能存在的小幅径向摆动，连接座的卡槽与销轴之间预留了微小的活动间隙，允许连接结构在小角度范围内自适应摆动，抵消油缸杆端的径向窜动，避免硬连接状态下对油缸活塞杆密封件造成偏磨，延长油缸的使用寿命。
