实验室样品瓶存放架及托盘结构设计

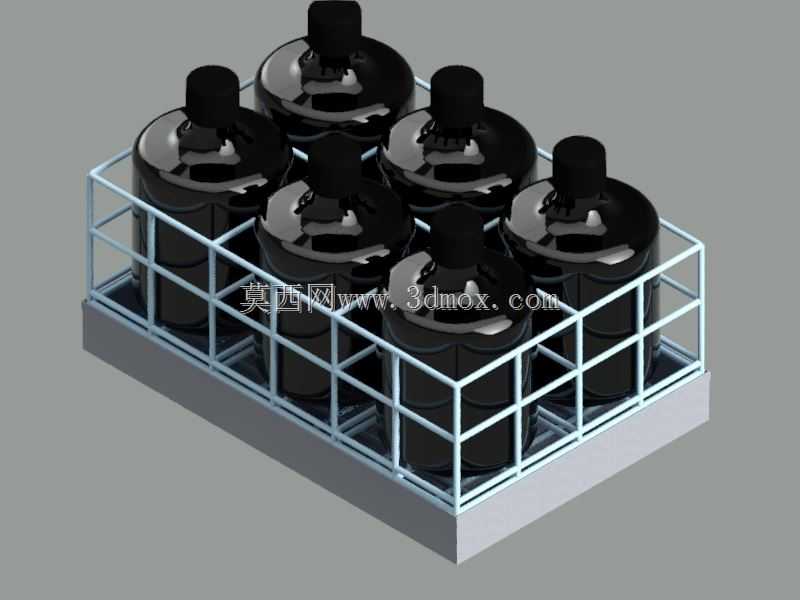

　　在化工、医药、食品检测类实验室的日常作业场景中，批量样品的规整存放一直是影响操作效率的关键细节，零散摆放的样品瓶不仅容易在拿取过程中发生磕碰倾倒，造成样品泄漏、交叉污染，还会占用大量操作台有效空间，拖慢检测流程的推进节奏。这套带金属防护架的样品瓶组配套托盘，正是针对实验室批量液态样品临时存放、周转转运的实际需求设计的承载器具。从结构功能来看，整套装置分为外层金属网格架与底部承托托盘两个核心部分，金属架采用等间距栅格结构，每个栅格单元的内径刚好匹配标准样品瓶的瓶身外径，栅格的竖向筋条高度覆盖瓶身三分之二的位置，既能够对每个样品瓶形成独立的侧向限位，避免相邻瓶身直接接触发生碰撞，也不会遮挡瓶身的标签区域，

　　操作人员无需取出瓶体就可以直接读取样品编号、浓度等标识信息。底部托盘采用一体化平整结构，边缘设置有高度约15mm的围边，即使个别样品瓶发生渗漏，泄漏的液体会被完全限制在托盘范围内，不会污染操作台表面，也避免渗漏液体流到地面造成清洁隐患。设计过程中，首先确定了单架的承载容量为6个标准样品瓶，按照2行3列的矩阵方式排布，这种排布方式的整体外轮廓长宽比接近3:2，既适配大多数实验室操作台的纵深尺寸，也方便操作人员单手托举托盘完成短距离周转，不会因为架体过宽导致握持不稳。栅格筋条采用圆截面金属型材弯折焊接成型，所有焊接位置都做了圆角打磨处理，没有尖锐的毛刺棱角，避免在拿取过程中划伤操作人员的手部，也不会刮蹭样品瓶的外壁标签。

　　金属架与底部托盘之间采用嵌入式定位结构，架体底部的四个角设置有定位凸台，刚好卡入托盘表面对应的定位凹槽内，在转运过程中架体不会相对于托盘发生滑移，即使托盘出现小幅倾斜，架体也不会从托盘上滑落。从安装与使用边界来看，整套装置放置于水平操作台面上时，底部托盘与台面的接触面积覆盖整体投影面积的90%以上，静态放置时的抗倾覆角度可以达到15度，满足日常操作过程中不小心触碰架体时不会整体翻倒的使用要求。每个栅格单元的内部预留了约2mm的间隙，样品瓶放入或者取出时不会与栅格筋条发生卡滞，即使佩戴丁腈实验手套也可以顺畅完成单瓶的拿取操作。金属架的顶部高度低于样品瓶瓶盖的顶面，不会影响操作人员直接拧动瓶盖完成样品的取用、密封操作，

　　不需要额外将瓶体从架中取出就可以完成常规的取样动作。针对实验室常见的清洁需求，金属架与托盘都采用可拆分设计，日常清洁时可以将架体从托盘上取下，分别对栅格缝隙、托盘表面进行冲洗擦拭，不存在清洁死角，避免残留的试剂液体积垢滋生细菌或者造成不同批次样品的交叉污染。在实际周转使用场景中，这套架体可以适配常规的实验室手推层架，每层可以并排放置4组该类存放架，单批次可以完成24份样品的同步转运，相比零散摆放的转运方式，转运过程中的瓶体倾倒风险可以降低90%以上，同时也大幅提升了操作台的空间利用率，相同面积的操作台面上，采用规整架体存放的样品容量是零散摆放的1.8倍左右。结构设计时还考虑了不同规格样品瓶的适配性，栅格的尺寸按照实验室通用的500ml广口样品瓶外径设计，对于直径略小的样品瓶，可以通过在栅格内增加适配衬套的方式完成兼容，不需要更换整套架体就可以满足不同规格样品的存放需求，提升了装置的通用适配能力。
