便携旅行皂液海绵收纳装置

　　这套便携皂液海绵收纳装置的三维结构，围绕差旅、户外露营、临时外勤洗漱这类高频移动场景搭建，核心解决普通清洁海绵零散携带易脏污、皂液分装易泄漏、取用后无独立沥水空间的实际痛点。整体外形采用贴合背包侧袋、行李箱洗漱隔层的扁方圆角轮廓，实测外廓尺寸控制在4.5英寸长、3英寸宽、6.8英寸高，这个边界尺寸刚好适配市面上绝大多数标准旅行洗漱包的内部分格，不会出现凸出隔层、挤压相邻洗护瓶的问题。

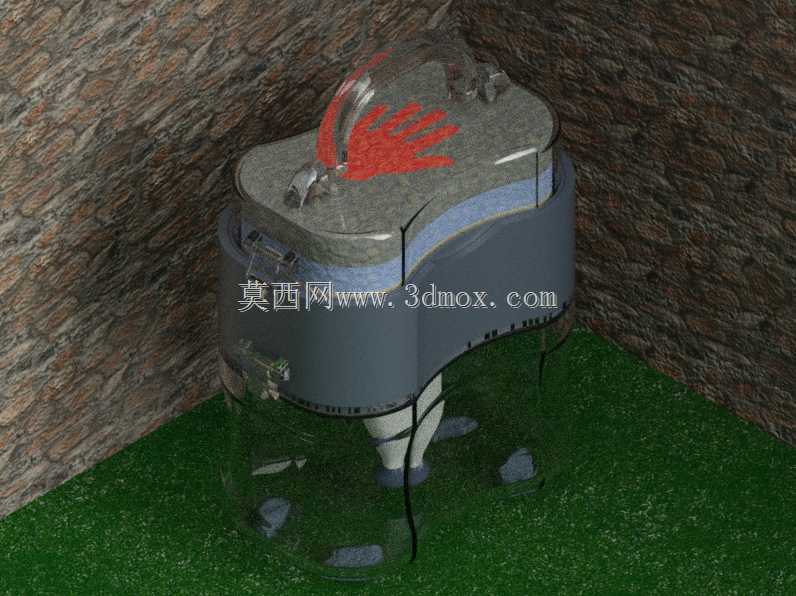

　　从结构分层来看，装置从上到下划分为三个功能独立的腔室：最上层是带密封锁扣的硬质顶盖，顶盖表面做了防滑纹理处理，同时集成了可翻折的一体式手提柄，手提柄的铰接位置做了限位卡槽，提起时手柄自动卡紧保持直立，平放收纳时手柄可以完全贴合顶盖表面，不会额外占用竖向空间。顶盖和上腔的配合面嵌入了一圈软胶密封胶条，闭合后旋转侧边的锁夹就能实现IPX4级别的防泼溅密封，哪怕整个装置放在背包里随行李晃动，内部盛装的皂液也不会从配合缝隙渗漏出来。

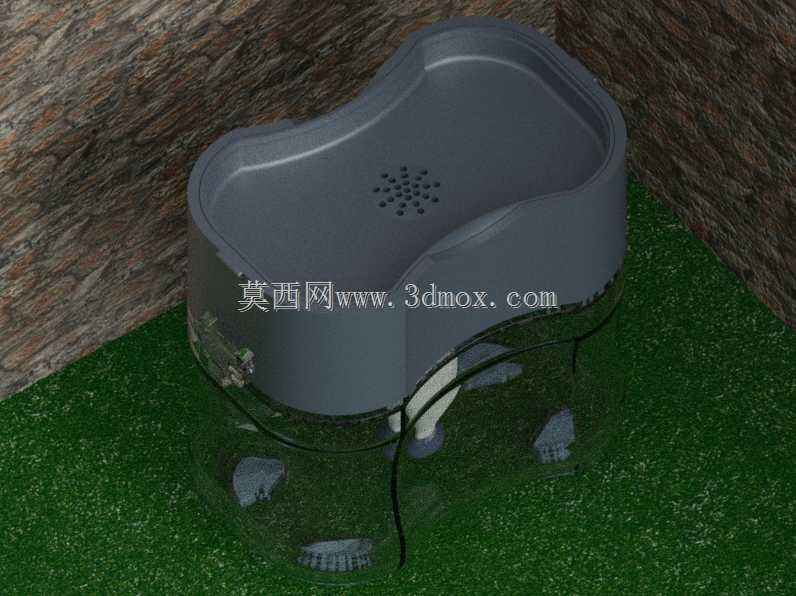

　　中间层是皂液存储腔，腔体采用半透明有色聚丙烯材质，建模时特意保留了材料的半透明属性，使用者不用开盖就能直接观察内部皂液的剩余存量，腔体内壁做了1度的拔模斜度，完全适配注塑量产的脱模要求，不需要额外设计侧向抽芯结构，能有效降低模具加工成本。存储腔的出液口设置在腔体底部中心位置，搭配按压式止回阀，需要取用皂液时轻按顶部的按压凸台，定量皂液就会顺着导流槽流到下层的海绵放置区，不用单独开盖倾倒，手上沾有水或者泡沫的时候也能单手操作。

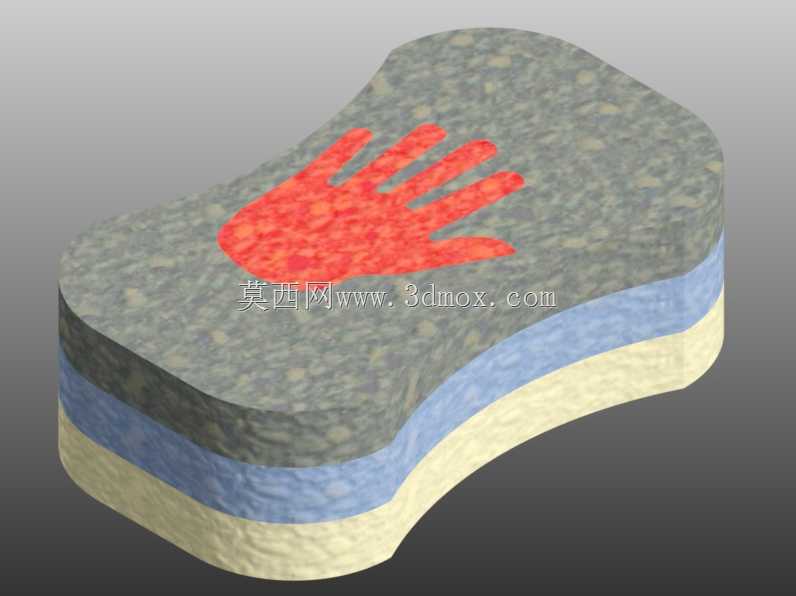

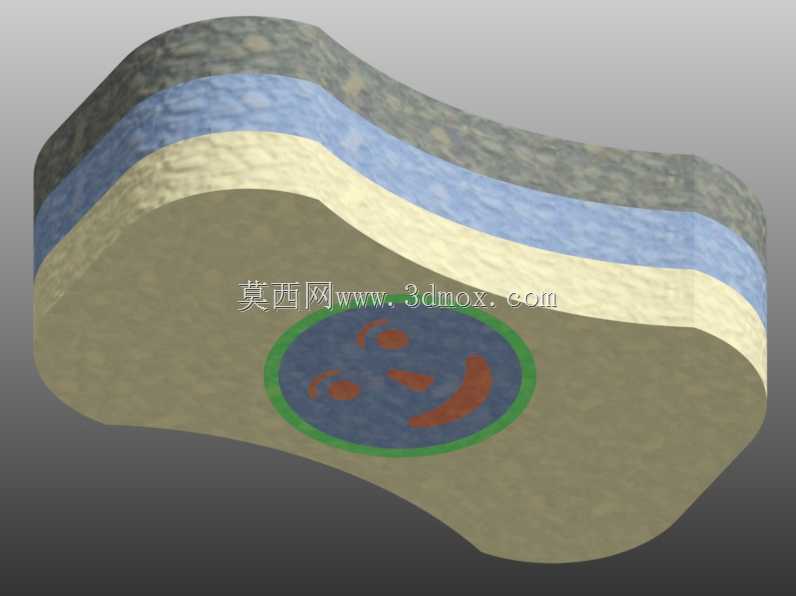

　　下层是海绵收纳沥水腔，这个腔室的侧壁开有多处镂空沥水孔，使用后的湿海绵放在腔体内，多余的水分可以顺着镂空孔直接排出，腔底预留了5毫米的悬空支脚，把整个装置放在台面上时，沥水腔底部和台面之间留有通风间隙，避免湿海绵长期闷在密闭空间里滋生异味。海绵本身采用和腔体轮廓匹配的异形裁切，刚好可以卡在下层腔的定位筋位里，不会随装置晃动发生移位，海绵顶面正对上层出液口，按压出液时皂液可以直接浸润海绵中心区域，不用手动反复涂抹均匀。

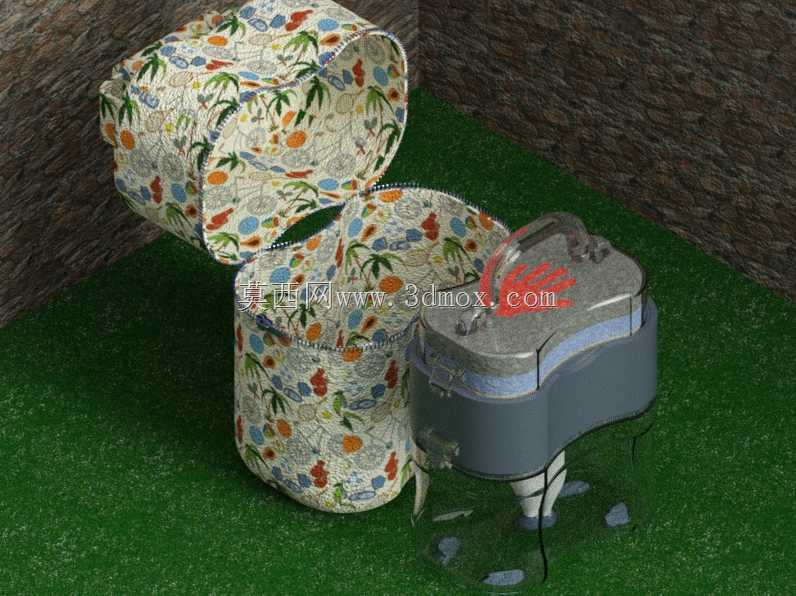

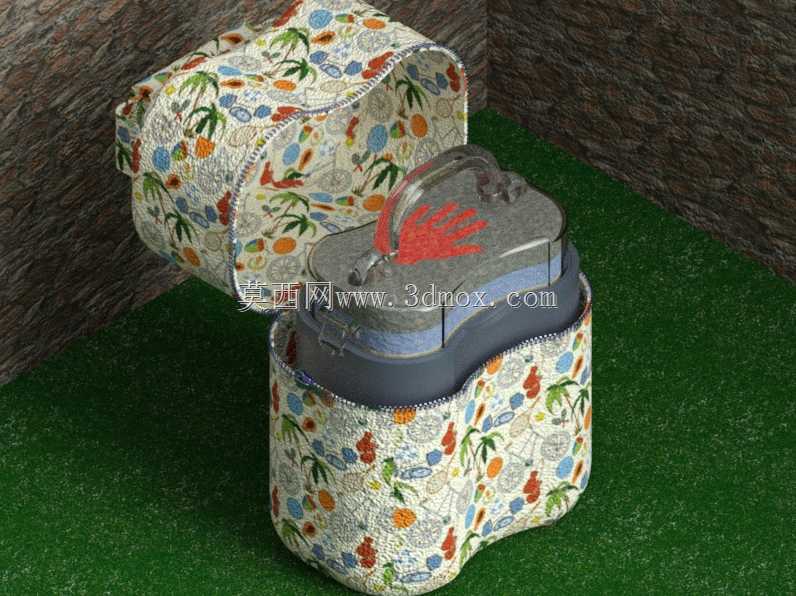

　　设计阶段还额外预留了可选配的外置收纳袋接口，在装置两侧的外壁上设计了一体式挂耳，用户可以选配防水牛津布外袋，把整个装置套入袋中，既可以进一步增强防刮性能，还能在袋内额外放置牙刷、小毛巾这类小型洗漱用品。整套装置的所有零部件除了密封胶条和止回阀的硅胶件之外，其余结构件全部采用同一种聚丙烯材料，不同零件之间不需要做特殊的材料分离，后期回收处理的难度很低，装配时全部采用卡扣配合，没有使用额外的螺丝紧固件，整机装配只需要对准卡扣按压即可完成，量产装配效率很高。

　　从使用流程的实际体验来看，使用者外出携带时，先把皂液灌入中间存储腔，扣合顶盖锁好锁夹，手提柄可以直接拎着，也可以整个塞进洗漱包；到达使用地点后，取出装置放在台面上，轻按顶盖的按压位，皂液自动流到下层海绵上，拿起海绵就可以直接清洁手部或者餐具，使用完成后把海绵放回下层腔，残留的水分自动沥出，不需要额外找地方晾晒海绵。整个结构没有复杂的传动零件，日常使用几乎没有故障点，哪怕皂液出现凝固堵塞，只需要拆开三个腔室的卡扣，用温水冲洗即可疏通，维护门槛极低。建模过程中所有配合面的间隙都按照注塑件的常规公差预留，卡扣的拔模角度、胶条的压缩量都做了模拟验证，完全可以直接对接模具开模流程，不需要后续做大量结构调整。
