轨道夹持锁紧液压驱动装置结构

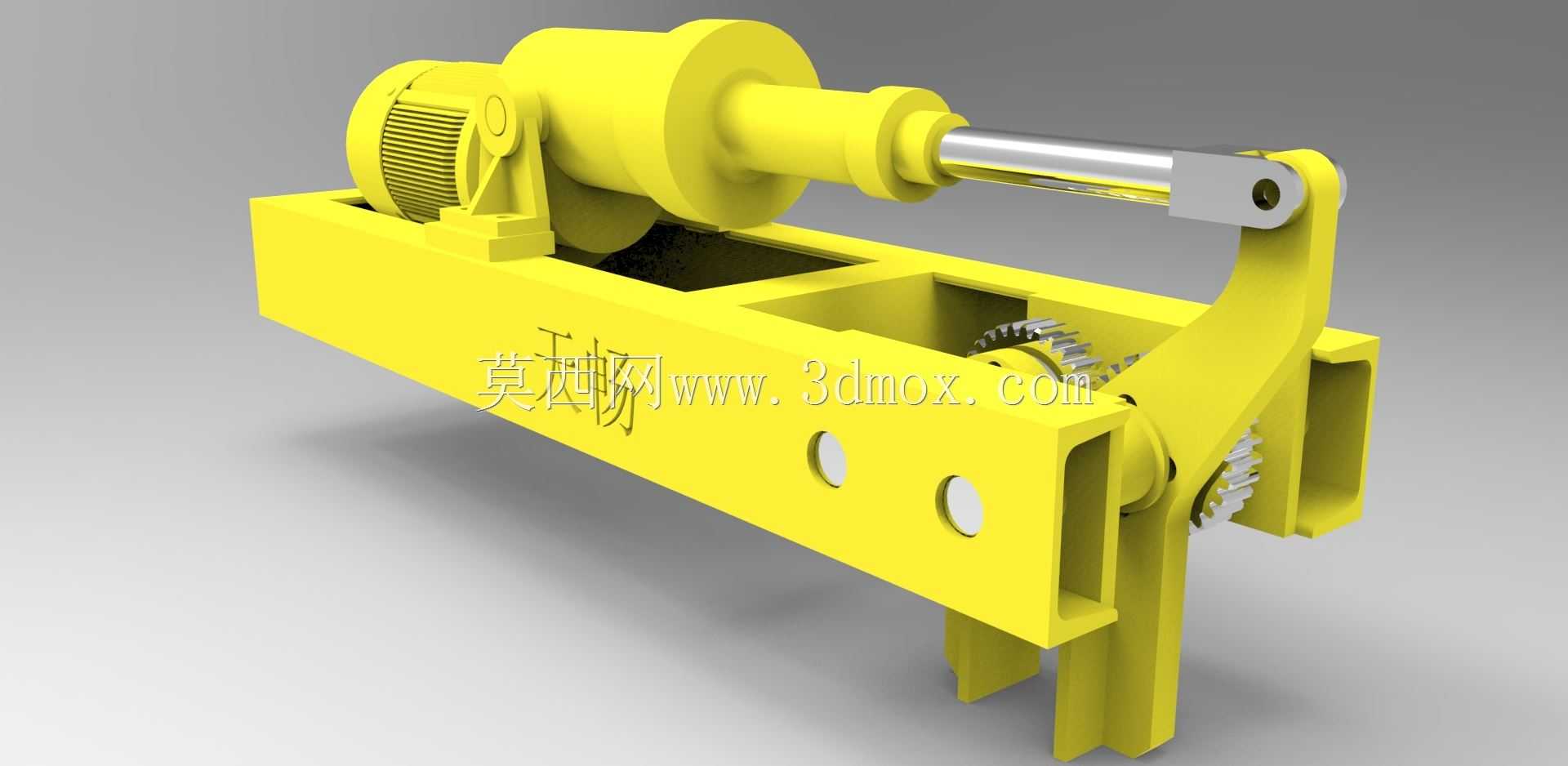

　　在港口起重设备、厂区轨道输送线、大型移动工装的工位锁定场景中，这类轨道夹持装置是保障设备停驻稳定性的核心部件，区别于传统的手动卡轨器、楔块式止挡结构，这套采用液压驱动的夹持机构能够在设备到达指定工位后快速输出稳定夹持力，抵消设备作业过程中产生的水平窜动、倾覆力矩，尤其适配大吨位起重设备、重载移动平台的停驻锁止需求，在露天堆场的龙门吊、车间内的重载转运平台、铁路检修工装的固定环节都有广泛应用。从结构设计逻辑来看，整套装置以焊接箱型梁作为主体承载基座，基座底部开设与轨道顶面、侧面匹配的卡槽结构，安装时直接跨搭在标准钢轨上方，两侧的夹持臂通过铰接销轴与基座连接，铰接位置配套设置渐开线齿轮副实现两侧夹持臂的同步动作，

　　避免单侧夹持导致的受力偏斜、轨道磨损不均问题。驱动端采用卧式安装的液压动力单元，液压缸活塞杆端部通过铰接耳与单侧夹持臂的上端连接，动力输出时活塞杆伸出，通过齿轮啮合带动两侧夹持臂同步向轨道内侧收拢，夹持臂下端的耐磨钳口紧密贴合轨道两侧腹板，依靠摩擦力与机械咬合力实现整套设备与轨道的刚性锁定，液压缸回缩时则带动夹持臂张开，解除与轨道的约束，设备即可沿轨道正常移动。设计过程中重点考量了安装边界的适配性，基座的箱型结构预留了与上部移动设备底架连接的螺栓孔位，孔位间距按照通用重载设备底架的安装模数设置，能够直接适配多数标准轨道移动设备的底梁安装尺寸，无需额外做转接法兰设计；夹持臂的张开行程按照常用43kg/m、

　　50kg/m钢轨的截面宽度做参数化匹配，完全张开状态下钳口与轨道侧面预留足够安全间隙，避免设备行走过程中钳口与轨道发生剐蹭，收拢状态下钳口的接触面积覆盖轨道腹板高度的三分之二以上，保证夹持受力面足够，不会出现局部应力集中压伤轨道的问题。基座上开设的两个圆形减重孔在不降低主体结构抗弯强度的前提下，有效降低了整套装置的自重，同时也可作为现场安装时的吊装穿绳孔，方便现场装配作业。齿轮副的安装位置做了半封闭防护结构设计，能够阻挡现场的粉尘、铁屑进入啮合齿面，减少日常维护的频次，夹持臂与基座铰接的销轴位置设置了润滑脂注油通道，可定期加注润滑脂降低铰接副的磨损量，延长整套装置的使用寿命。液压动力单元的安装座与基座采用一体化焊接结构，

　　保证动力输出时的刚性，避免液压缸工作时出现安装座变形导致的活塞杆偏磨问题，活塞杆表面做了硬铬镀层处理，适配露天作业的潮湿、多粉尘工况，降低活塞杆锈蚀、划伤导致密封件损坏漏油的概率。钳口部位采用可拆卸的耐磨合金块设计，磨损后可直接单独更换，无需整体更换夹持臂，降低后期运维成本，耐磨块的表面做了网状防滑齿纹，能够在夹持时增加与轨道表面的摩擦力，即使轨道表面存在轻微油污、锈迹也能保证足够的锁止摩擦力，不会出现打滑失效的问题。在实际选型应用中，可根据上部设备的总重量、作业时的水平冲击力大小匹配对应缸径的液压缸，调整系统工作压力即可获得对应的夹持力，整套结构的受力传递路径清晰，液压推力通过铰接点传递到夹持臂，再通过钳口传递到轨道，所有承载焊缝都按照等强度原则设计，避免出现应力集中的薄弱位置，基座的箱型内部设置了横向加强筋板，能够承受夹持反力带来的扭矩变形，保证长期反复夹持作业下结构尺寸的稳定性。
