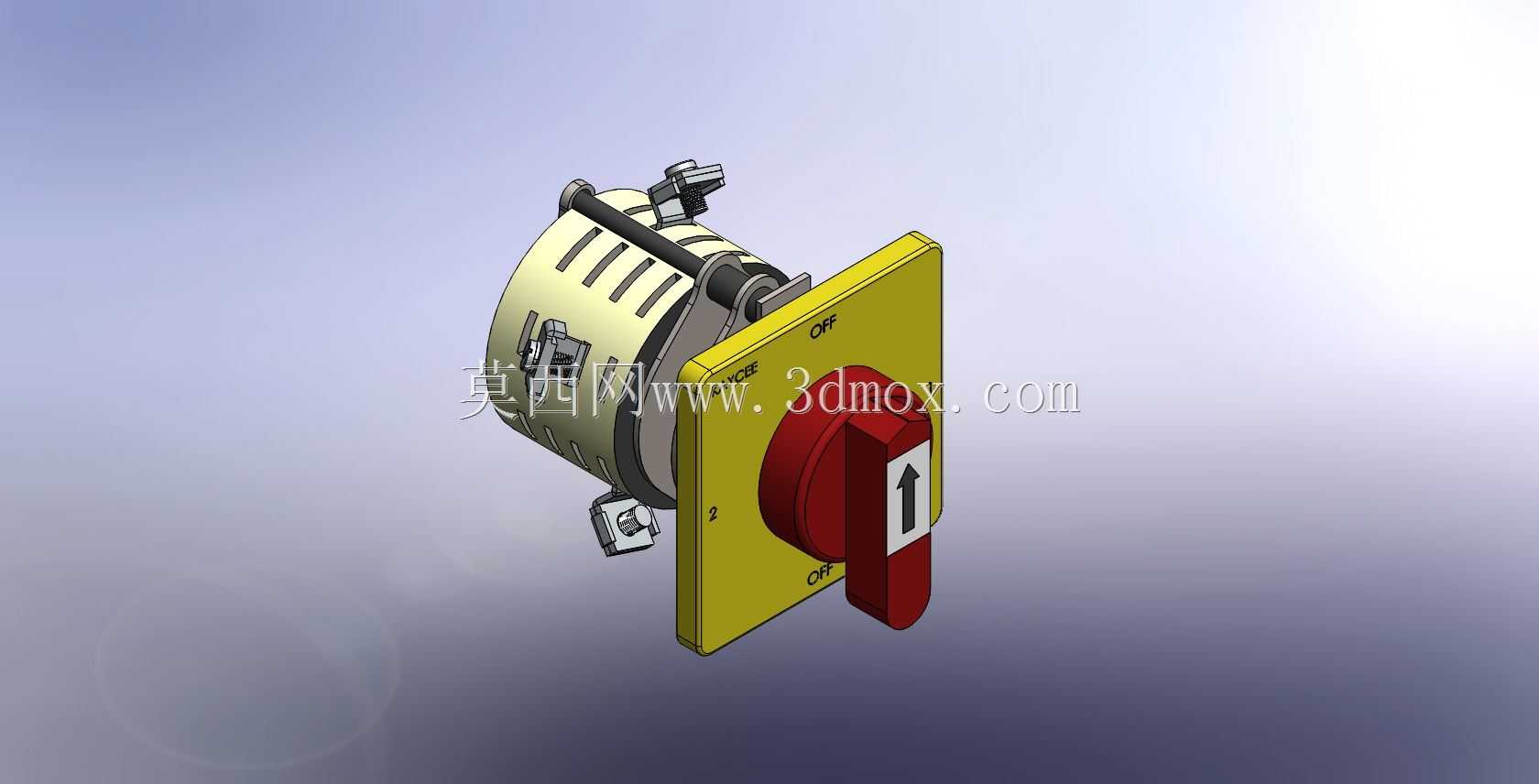

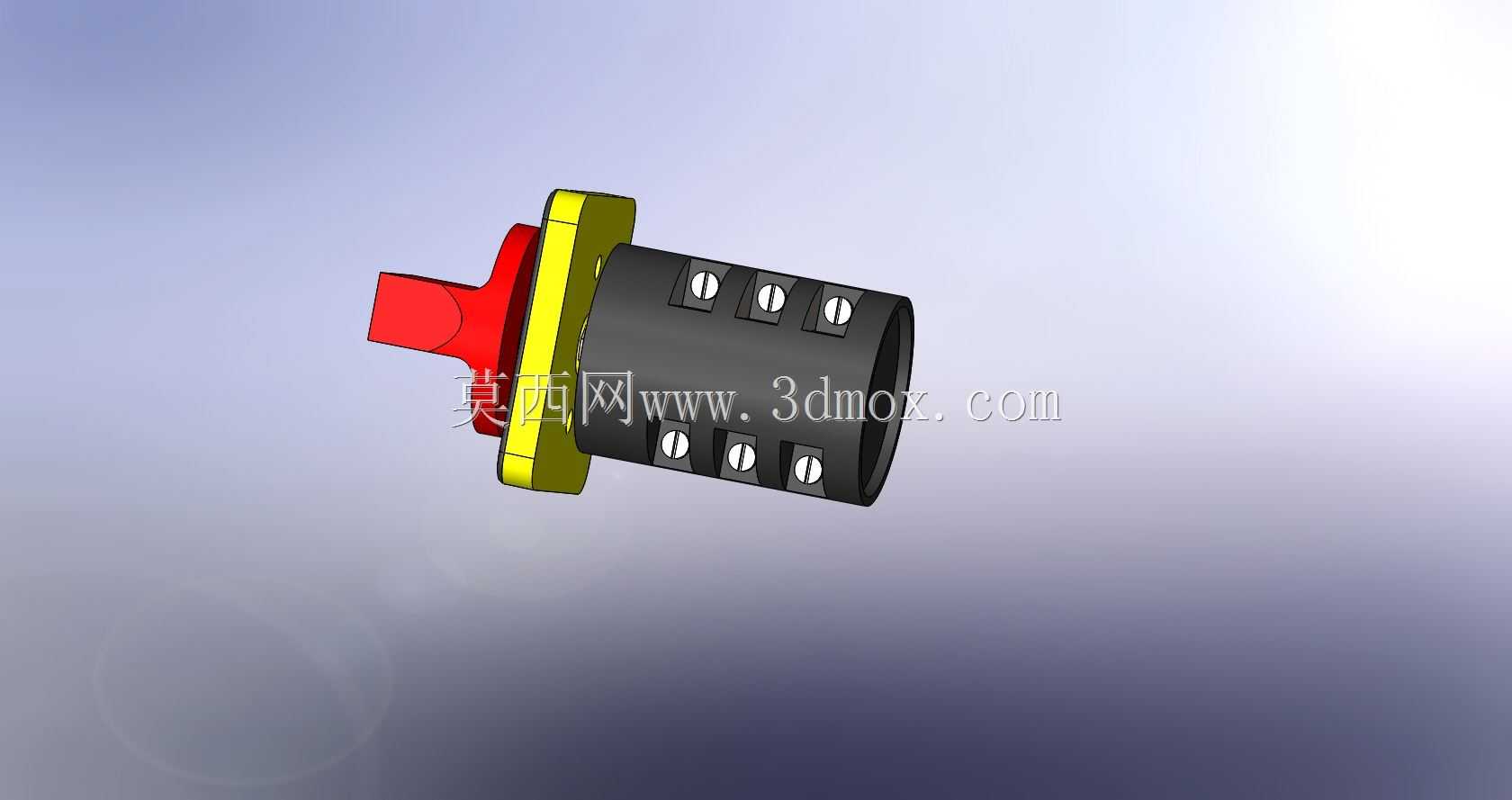

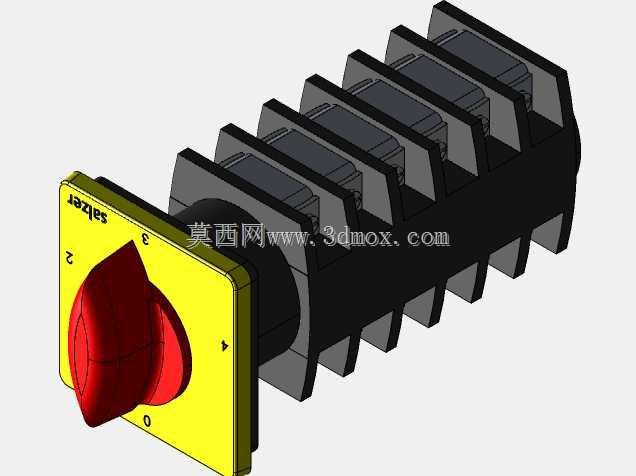

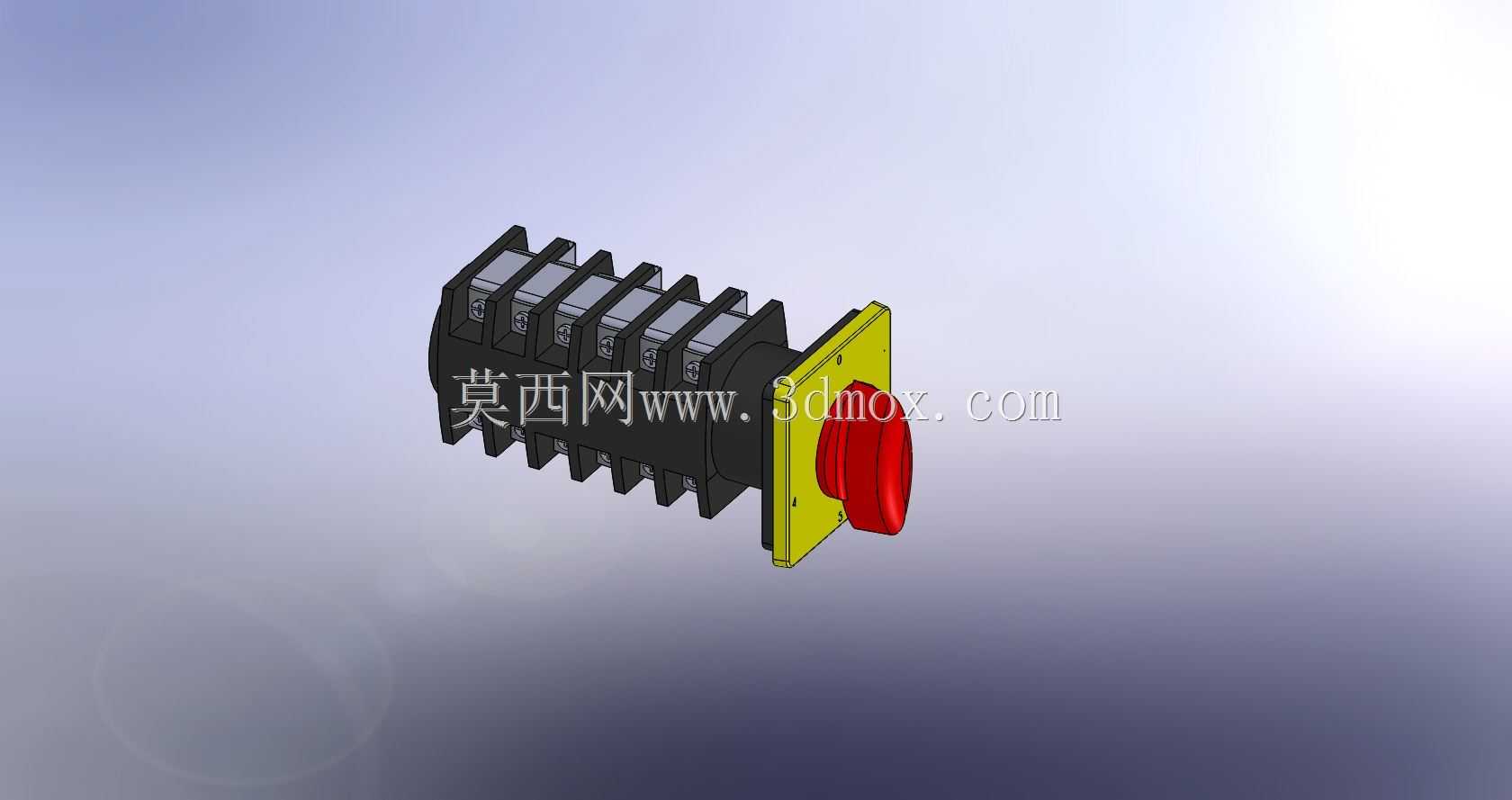

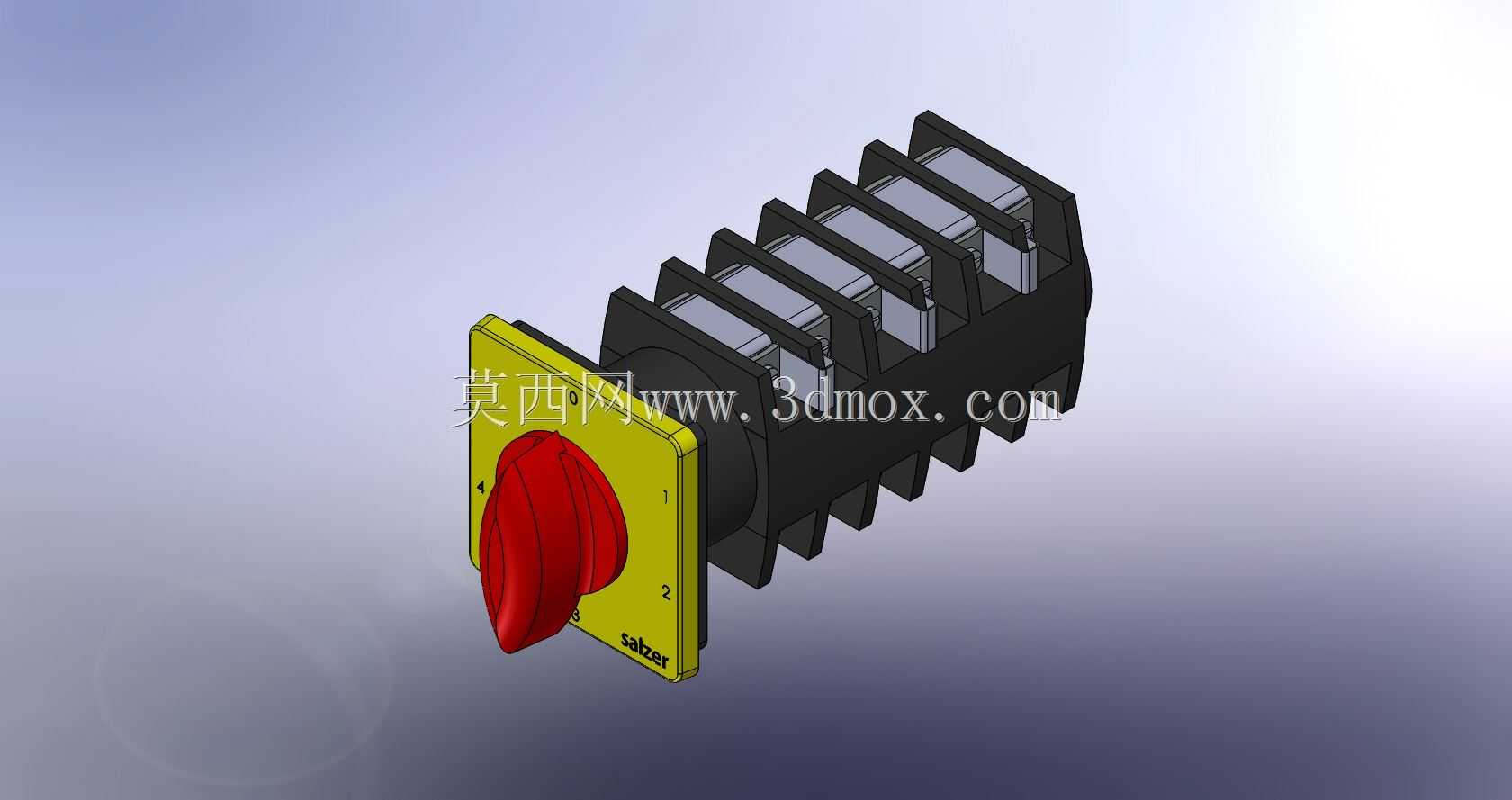

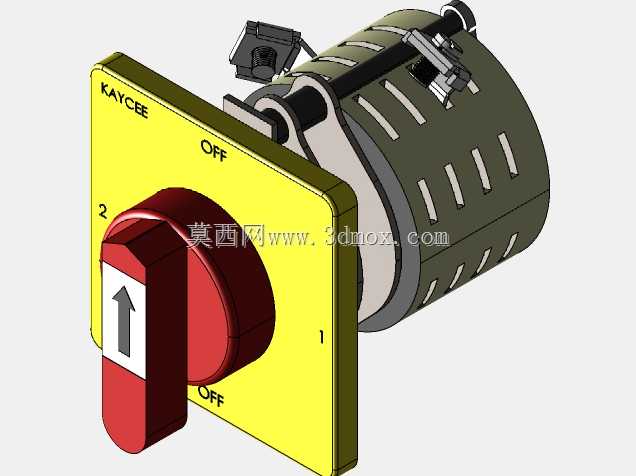

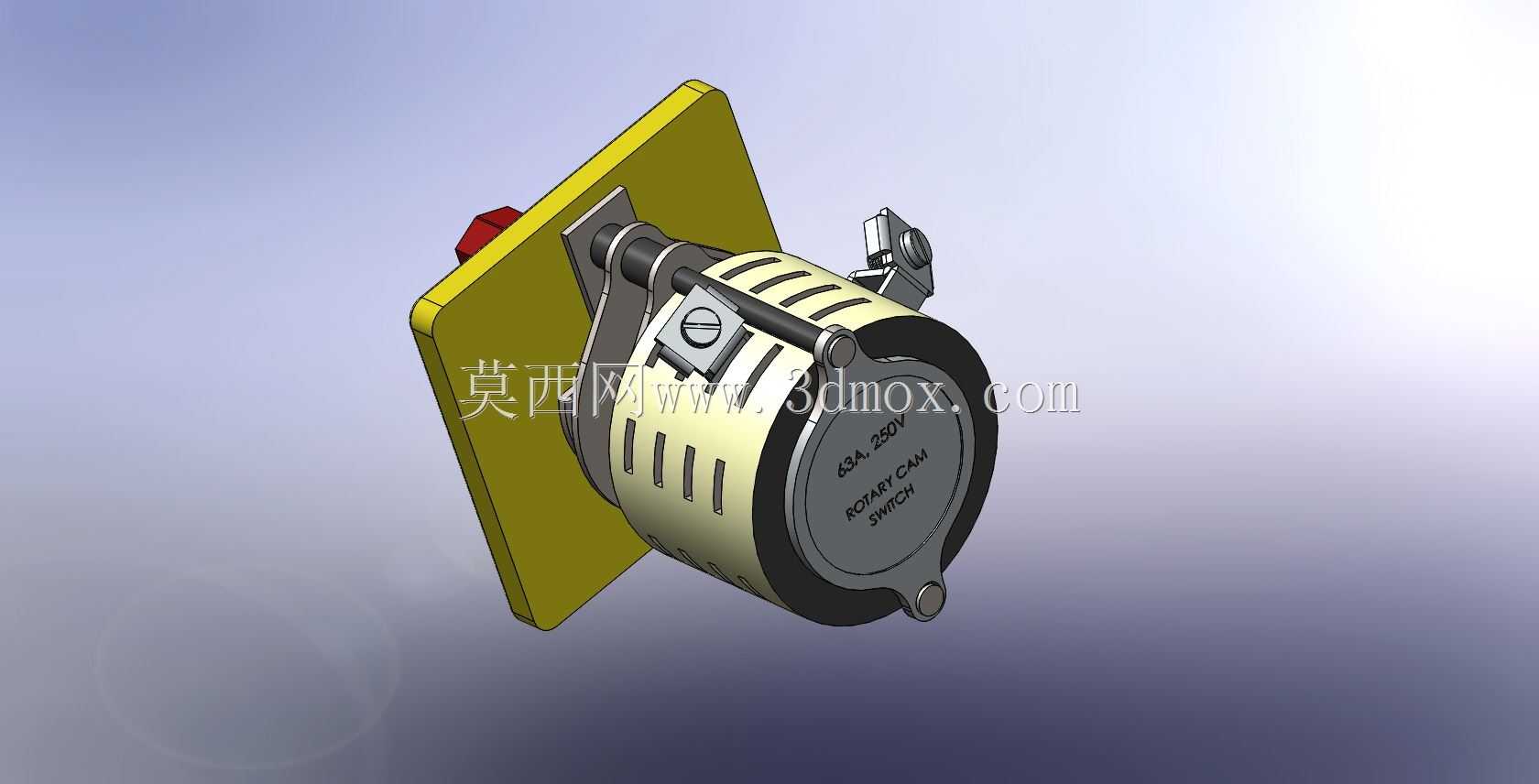

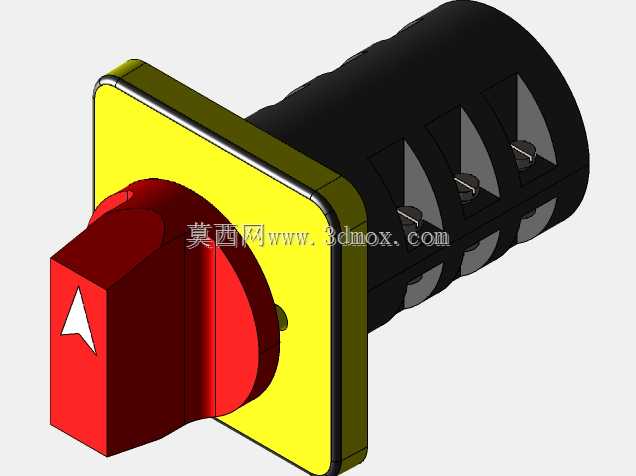

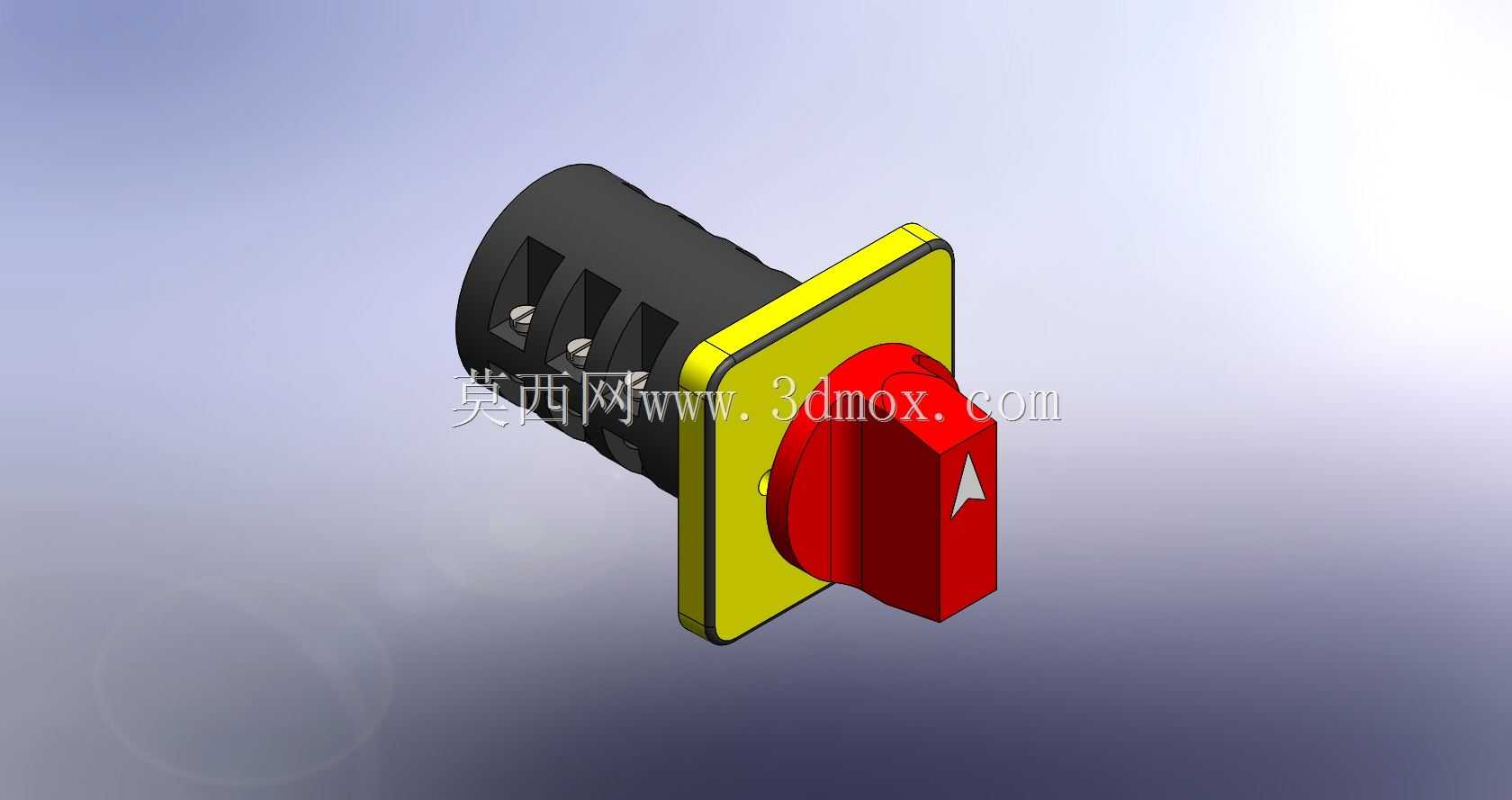

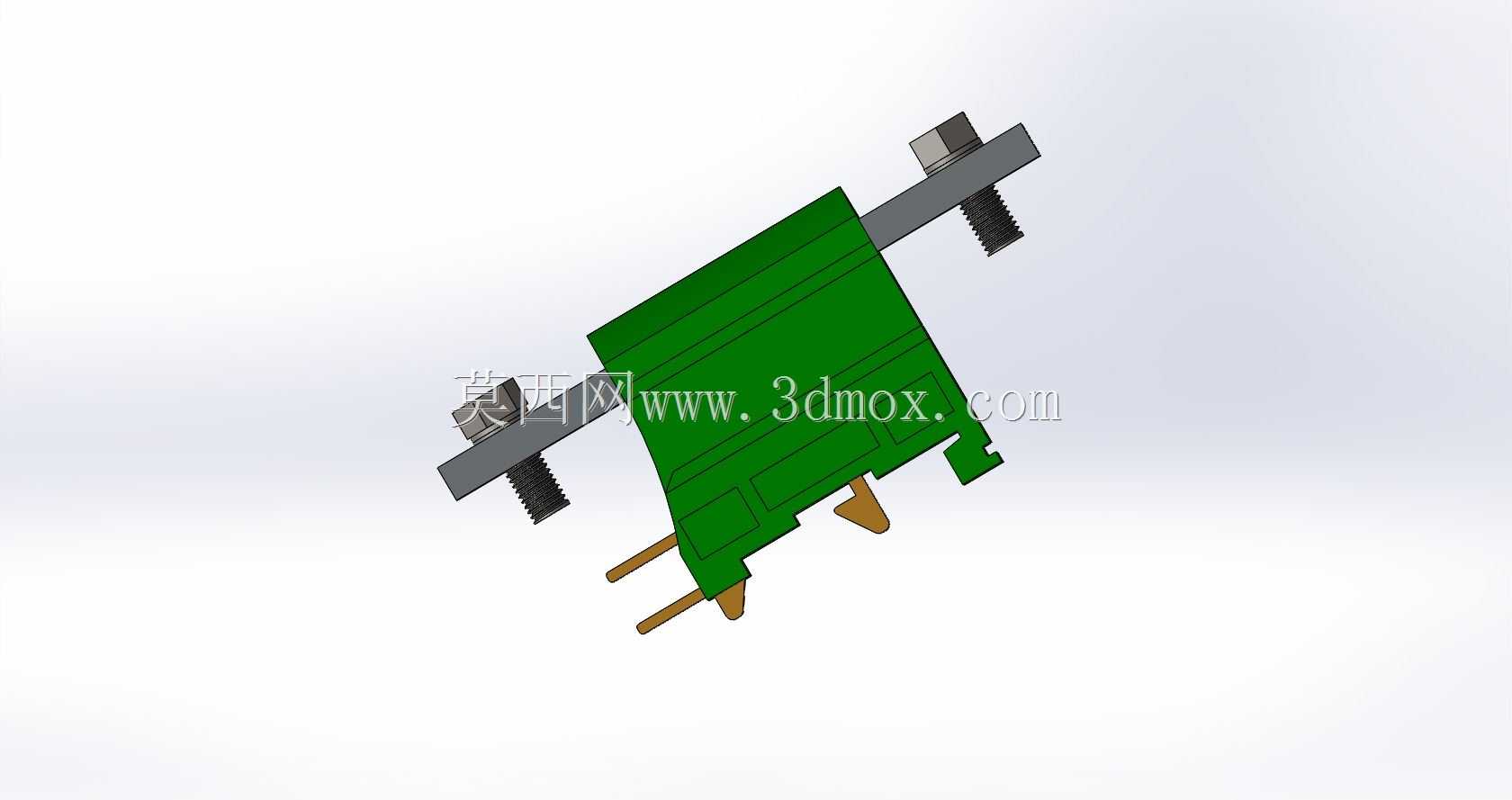

  在低压配电与小型设备控制回路里,这类6A规格的旋转凸轮开关是十分常见的电路切换元件,常被布置在小型机床操作面板、试验台控制柜、小型机电设备的电源输入端,承担回路通断、多档位电源切换、小功率负载直接启停的功能,相比普通翘板开关,它的多档位定位结构更适合需要多回路切换的场景,比如双电源回路的手动切换、电机正反转的小功率控制、多组加热回路的档位选择,能在单只开关上实现2-4个档位的电路切换,减少面板上的元件布置数量,简化控制柜内部的接线复杂度。从结构设计来看,这款开关采用前置法兰安装结构,黄色方形安装法兰贴合面板外侧,黑色绝缘基座嵌入控制柜面板的开孔内部,安装时只需要在面板上开出对应尺寸的方孔,将基座穿入后从背面用配套的锁紧螺母固定即可,

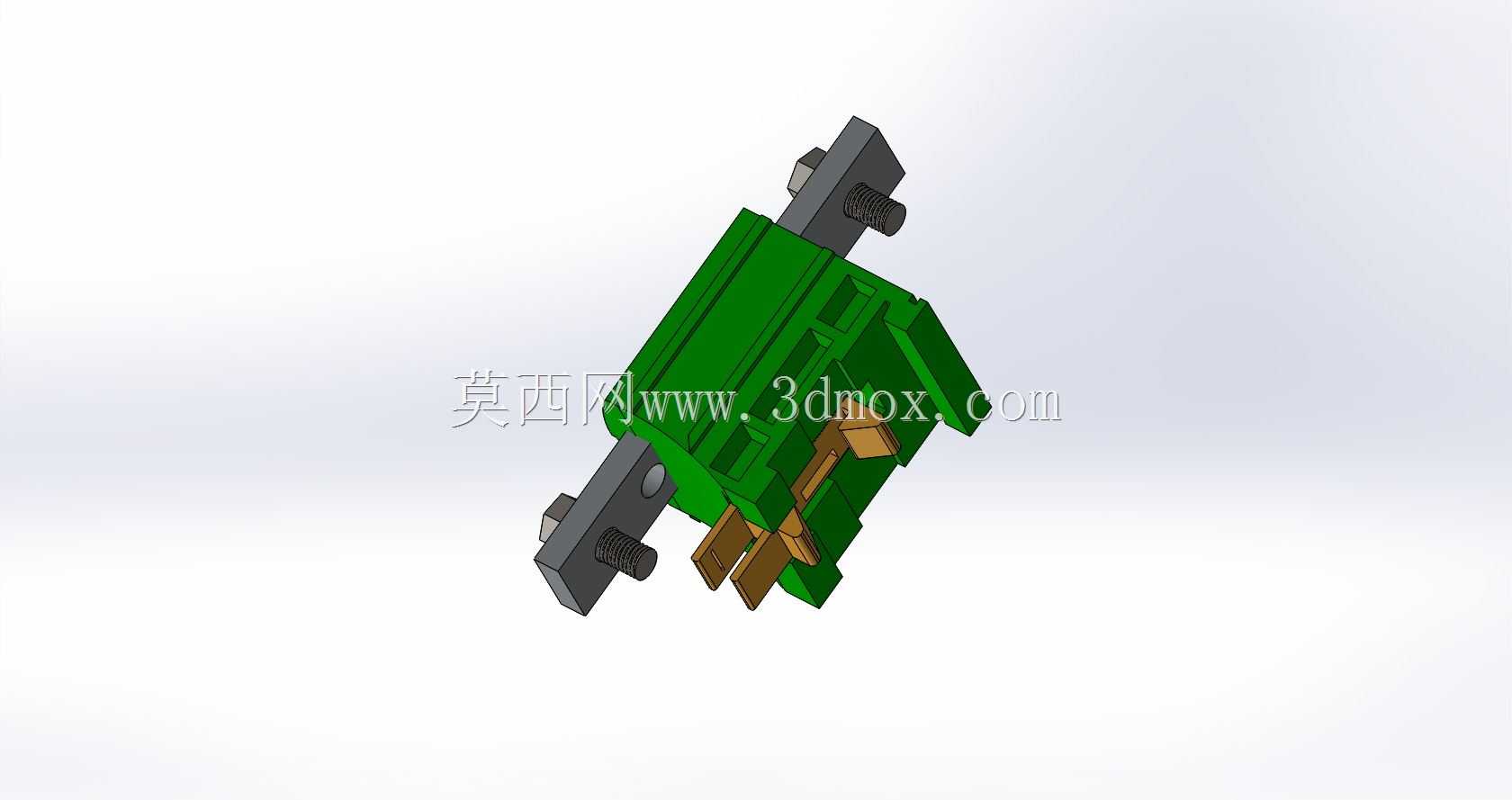

  不需要额外的安装支架,适配厚度1-5mm的冷轧钢板、绝缘塑料等常见控制柜面板材质,安装法兰的四个边角做了小圆角处理,避免安装时划伤操作人员手部,也能减少面板开孔处的应力集中。操作端采用红色旋钮手柄,手柄表面做了防滑的棱角处理,旋钮上模压有指向标识,能够清晰指示当前开关所处的档位位置,手柄的旋转阻尼经过调校,档位切换时有清晰的顿挫反馈,操作人员不需要查看触点状态就能通过手感判断是否切换到位,避免出现虚接、档位不到位导致的电路故障。开关内部的核心结构是凸轮驱动的动触点组件,旋转手柄时,转轴带动内部的绝缘凸轮转动,凸轮的轮廓曲线推动对应的动触点组完成闭合与断开动作,每个档位对应的触点通断逻辑由凸轮的轮廓形状决定,相比触点直接滑动的结构,

  凸轮驱动的结构能让触点实现速通速断,减少触点拉弧的持续时间,提升触点的使用寿命,适配6A的额定工作电流下,触点采用银合金材质,既能保证良好的导电性能,也能提升抗电弧烧蚀的能力,在AC220V的常规工作电压下,可以直接控制小功率单相电机、电热元件、信号回路等负载。在实际选型适配时,需要注意开关的安装开孔尺寸,这款开关的基座为圆柱形结构,对应的面板开孔直径要匹配基座外径,法兰的方形外沿尺寸要大于开孔直径,保证安装后法兰能够完全覆盖开孔边缘,避免面板开孔处的毛刺外露;接线端位于开关背部的绝缘基座上,每个接线端子都配有独立的压线螺钉,接线时需要将导线端部剥除合适长度的绝缘层,插入端子孔后拧紧压线螺钉,保证导线与端子的可靠接触,

  多档位的开关每个端子旁都印有对应的回路标识,接线时需要对照触点通断表确认每个端子对应的回路,避免接错线导致控制逻辑错误。在三维建模过程中,需要重点还原几个关键结构的尺寸边界:首先是安装法兰的厚度与外轮廓尺寸,这部分直接决定了面板安装后的贴合效果,法兰上的定位凸点要准确还原,保证开关安装后不会随旋钮操作发生转动;其次是旋钮的旋转角度与档位定位点,每个档位对应的旋钮旋转角度要和实际产品一致,保证虚拟装配时档位指示的准确性;背部的接线端子伸出长度、端子之间的间距也要准确还原,避免在做控制柜布线仿真时出现接线空间不足、端子与其他元件干涉的问题。绝缘基座的外壳做了多条加强筋结构,既能够提升基座的结构强度,也能增加基座表面的爬电距离,满足低压电器的安全绝缘要求,建模时这些加强筋的位置与尺寸不能省略,否则会影响模型的结构真实性,也无法准确还原开关的实际外形。这类开关在日常使用中,因为操作频率较高,内部的凸轮结构与触点都有对应的机械寿命与电气寿命指标,建模时还原内部的凸轮轮廓与触点结构,也能为后续做开关的操作力仿真、触点接触应力分析提供准确的三维模型基础,帮助设计人员在做设备控制柜设计时,提前完成元件的虚拟装配与干涉检查,减少实际加工装配时出现的尺寸不匹配问题。
