层板拼接式直升机机身骨架结构设计

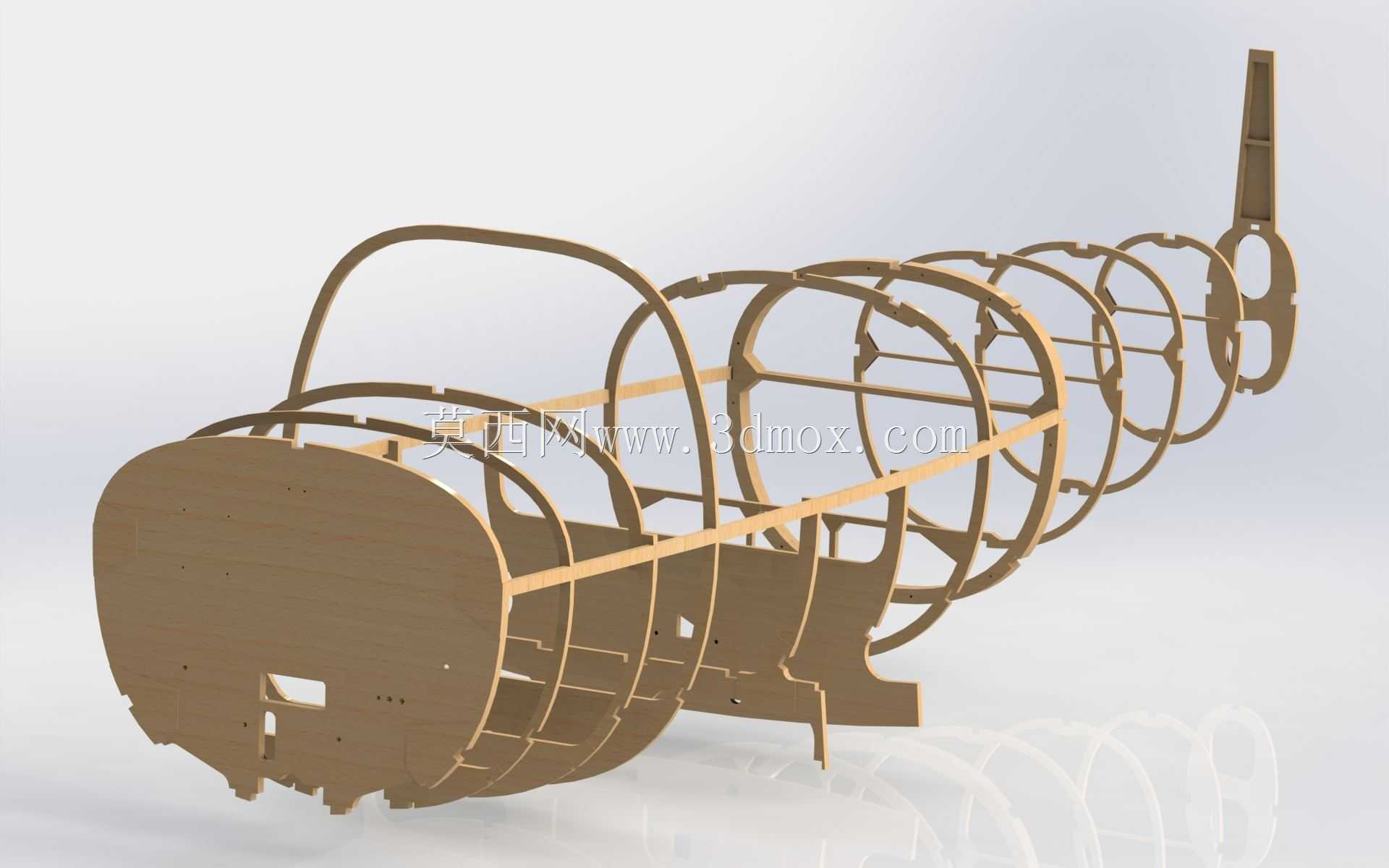

　　该套机身骨架结构采用层板切割拼接的设计逻辑，核心面向小型固定翼航模的机身承载场景，区别于传统注塑或碳纤维一体成型的航模机身，这种分片式框架结构无需复杂模具投入，仅通过平面切割加工即可完成全部零件制备，加工门槛低，零件互换性强，单一部件出现损坏时可单独切割替换，无需整体报废，适配个人爱好者、小型航模工作室的小批量制作需求。从实际用途来看，该骨架作为航模机身的核心承载基体，前端预留的矩形开孔用于安装动力系统的调速器、接收机等电子设备，侧面分布的密集小孔用于舵机走线、蒙皮固定点位的安装，尾部延伸的立板结构直接作为垂直尾翼的安装基座，无需额外设计尾翼连接转接件，减少了整机的零件数量。设计过程中优先考虑了装配的定位逻辑，

　　每一片环形隔框都设置了与纵向龙骨匹配的卡槽，装配时无需额外制作定位工装，将隔框卡入纵向龙骨的对应卡槽即可完成初步定位，卡槽的配合间隙控制在0.1mm以内，既保证装配时的顺畅度，又避免粘接后出现框架错位的问题。隔框的轮廓完全匹配机身的气动外形，从机头位置的大尺寸椭圆截面逐步过渡到机尾的小尺寸圆形截面，每一片隔框的曲率都经过气动外形的投影校准，后续铺设蒙皮后可保证机身外形的流线度，不会出现局部凹陷或凸起的问题。纵向共设置4根通长的龙骨条，分别布置在机身的上下左右四个象限位置，承担机身的纵向弯曲载荷，隔框之间的间距根据载荷分布做了差异化设计，机头位置因为要承载电池、电机等重量较大的部件，隔框间距设置为50mm，提升前段的结构刚度，

　　避免飞行过程中出现机头震颤；机尾位置载荷较小，隔框间距放宽到80mm，在保证结构强度的前提下尽可能减轻整体重量。从安装边界来看，整个骨架的最大宽度位于机头位置，对应机身最大截面尺寸，总长度适配常规1.2米翼展的固定翼航模比例，机头前端的平板结构预留了电机安装的螺丝孔位，孔位按照常见的22系列、28系列外转子电机的安装孔距设计，可直接适配市面上多数同级别航模动力套装，无需重新打孔。尾部的立板上预留了尾轮安装的轴孔，以及水平尾翼的插接槽，水平尾翼可直接插入对应卡槽完成定位粘接，安装精度有结构本身的加工精度保证，减少了后期调试的工作量。结构选材上适配2mm-3mm厚度的航空层板或者轻木板，切割时可采用激光切割或者数控雕刻加工，

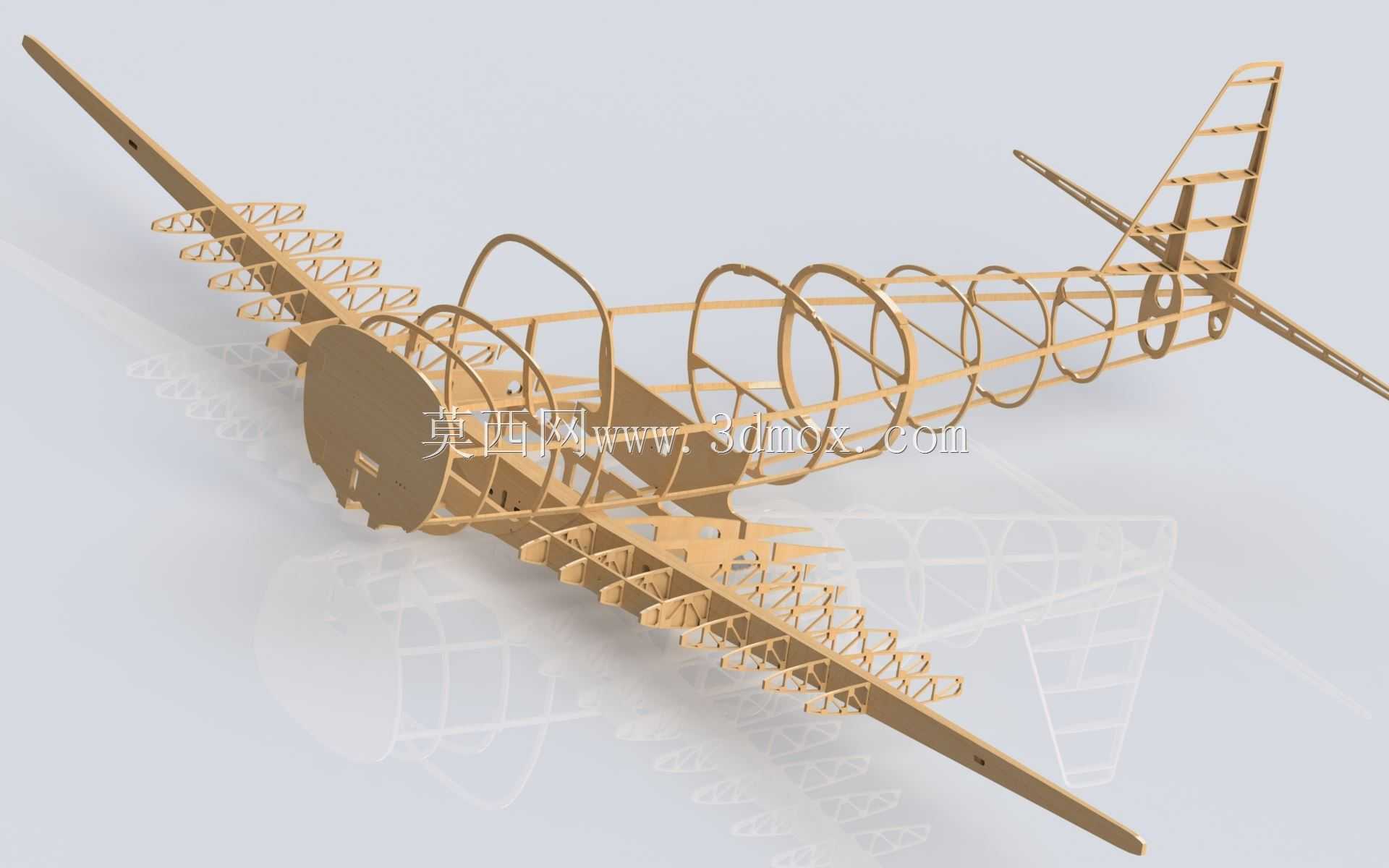

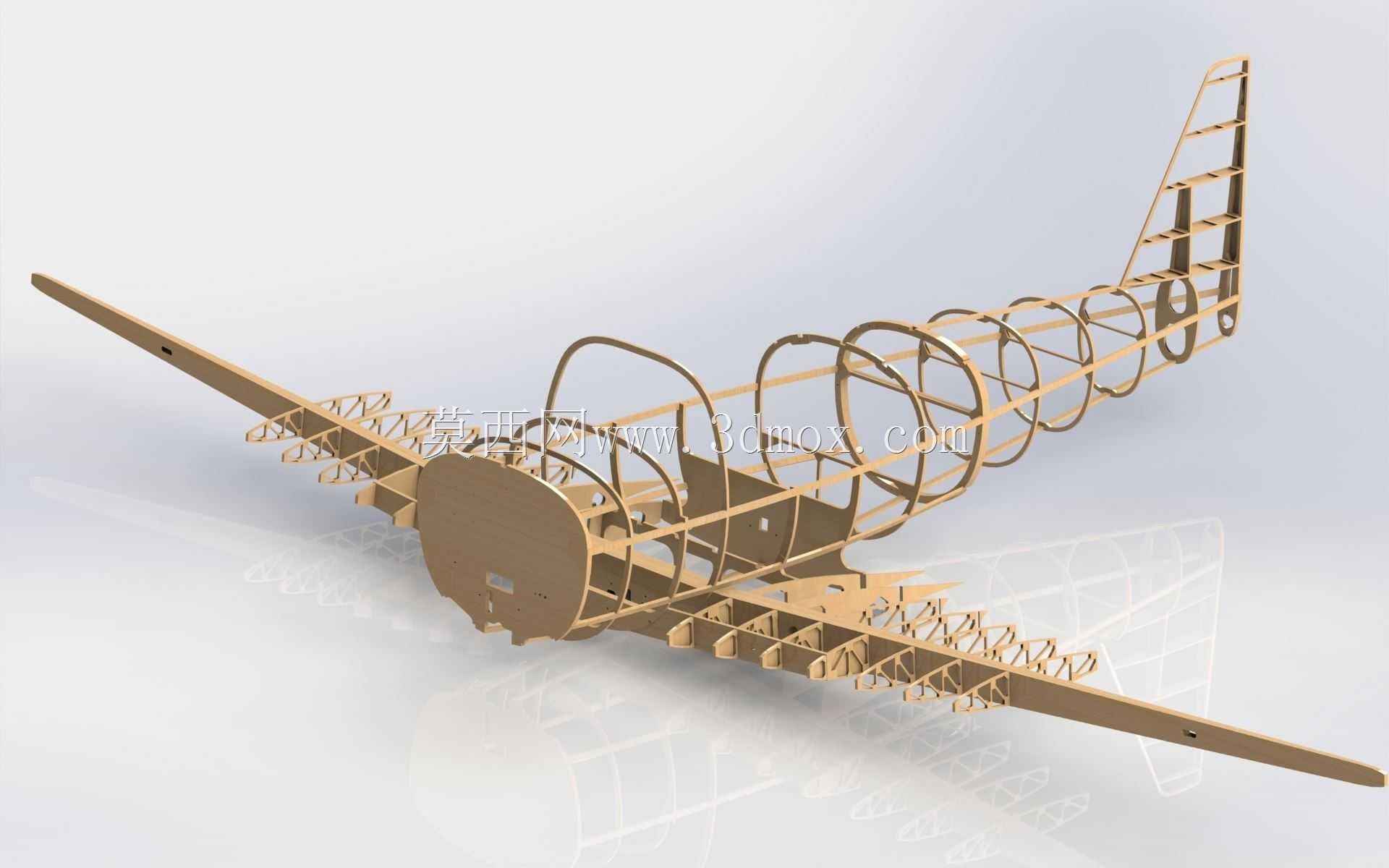

　　零件的切割公差控制在0.05mm以内，保证装配时的配合精度。粘接时可采用慢干型环氧胶，装配过程中可通过调整隔框的位置保证整个骨架的同轴度，避免出现机身弯曲导致的飞行姿态异常。该结构的设计还考虑了后续的维护便利性，电子设备的安装位置都预留了足够的操作空间，接收机、电池等部件可直接从机身底部的开口放入，后续更换电池或者调试设备时无需拆解整个蒙皮，日常维护效率更高。相较于传统的箱式机身结构，这种镂空的框架结构空气阻力更小，同时结构重量更轻，相同起飞重量下可携带更大容量的电池，提升航模的续航时间。骨架的受力传递路径清晰，飞行过程中机翼产生的升力通过机翼安装位的隔框传递到整个机身框架，再分布到四根纵向龙骨上，避免局部应力集中导致的结构断裂，各个隔框上的镂空开孔除了减轻重量之外，也可供内部走线穿过，让机身内部的线路布置更加规整，不会出现线路缠绕影响舵机动作的问题。在实际装配验证过程中，该套骨架的总装时间可控制在2小时以内，所有零件都有对应的防呆设计，不会出现装反的问题，即使是没有太多装配经验的爱好者，也可按照卡槽的位置完成正确装配。
