卡通风格民用客运飞机三维造型设计

　　做这个造型的时候，最开始是给青少年航空科普展项做配套的交互演示模型，所以没有走写实民航机的高精度还原路线，反而刻意做了比例压缩——把机身的长径比从常规窄体客机的11:1调整到了6:1，整体轮廓做了圆角钝化处理，避免尖锐边角在交互触控场景里带来视觉上的生硬感，也适配科普场景里低龄受众的视觉偏好。

　　实际落地的时候，这个造型不光能用于科普展的AR交互识别素材，还能调整壁厚后做3D打印的航模拼装件，或者作为航空主题文创周边的原型，比如桌面摆件、钥匙扣的母模，甚至可以嵌套简单的运动副做儿童滑行玩具的结构基础。

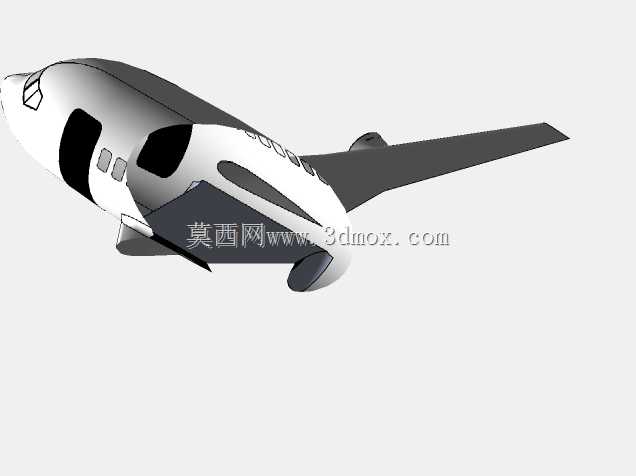

　　设计过程里最先敲定的是机身的截面基准，没有用真实客机的多段变截面椭圆构型，而是统一用三段相切圆弧构成的类椭圆截面，从机头到机尾的截面变化率控制在15%以内，这样不管是做曲面放样还是后续拆件做模具，都能减少曲面碎面，降低加工或者打印的出错概率。机头部分刻意做了圆润化处理，把真实客机的雷达罩锥度全部抹平，和机身曲面做G2连续过渡，没有硬棱，视觉上更亲和。

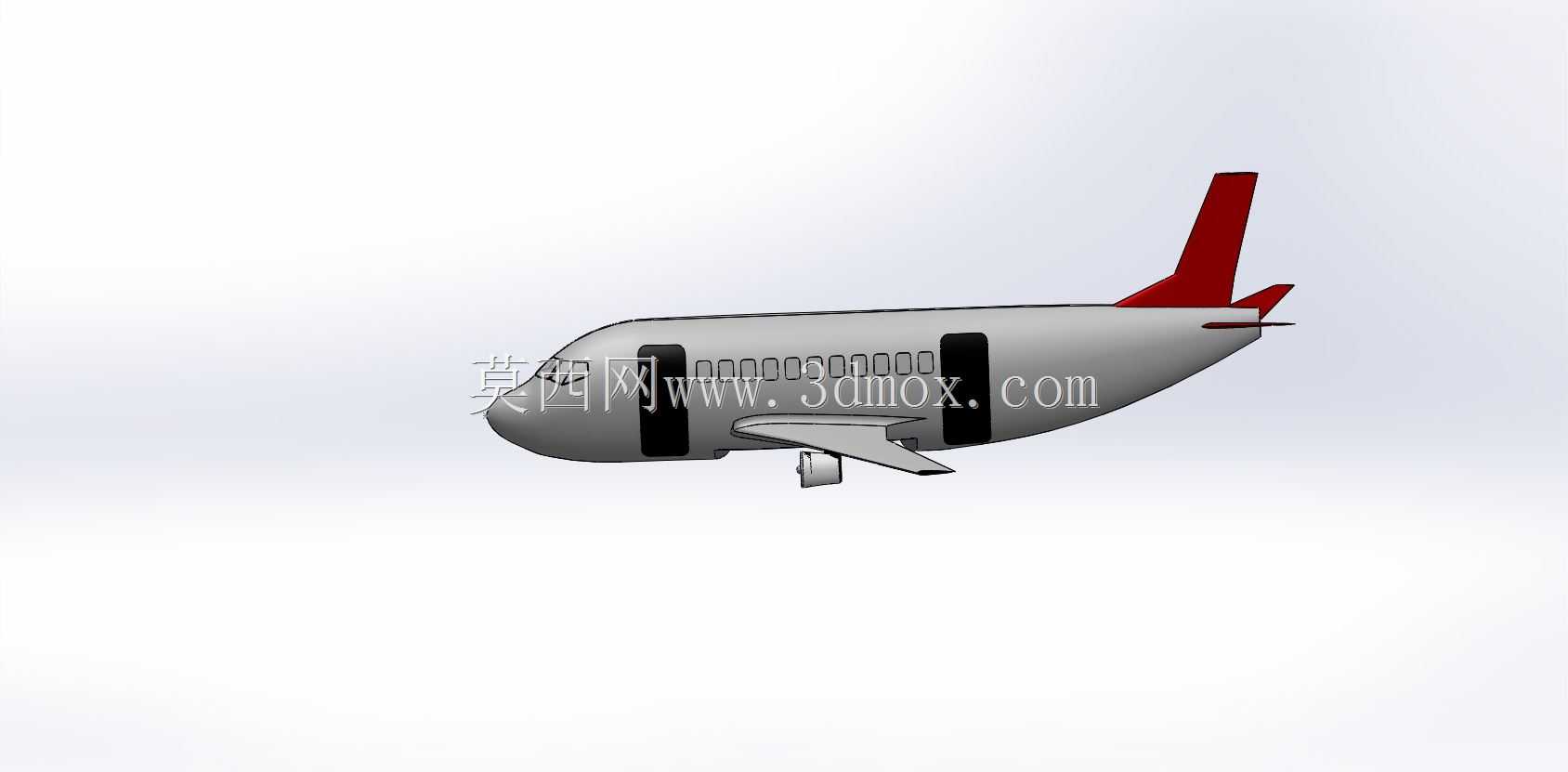

　　机身侧面的舷窗没有照搬真实客机的等距排布，而是根据压缩后的机身长度做了等比例缩放，单扇舷窗的长宽比保持1:2的真实比例，但是舷窗之间的间距缩小了20%，避免短机身上舷窗排布过于稀疏的违和感；前后舱门的位置也对应调整，前舱门布置在机头后1/6机身长度位置，后舱门因为整体机身缩短，直接整合到了机翼后方的曲面段，没有做突出的门体结构，而是用凹印线条表现，减少曲面凸起带来的建模复杂度。

　　机翼部分没有做复杂的增升装置构型，比如襟翼、缝翼、翼尖小翼这些结构全部省略，只保留了基础的翼型曲面，翼根和机身的连接面做了大圆角过渡，没有做真实客机的翼身融合修形，毕竟是卡通化造型，过度追求真实结构反而会破坏整体的Q版质感。尾翼部分保留了常规客机的垂尾+平尾布局，垂尾做了后掠角度调整，比真实窄体客机的垂尾后掠角大10度，视觉上更灵动，垂尾和平尾的棱边全部做了R2的圆角处理，没有尖锐边缘。

　　起落架部分做了简化处理，前起落架和主起落架都只保留了支柱和轮胎的基础外形，没有做减震支柱、收放机构的细节刻画，轮胎的直径比真实客机的轮胎比例放大了30%，更符合卡通造型的敦实感，而且起落架的安装位置做了重心校核，确保如果做实体打印的滑行玩具，整个模型的重心落在主起落架靠前10mm的位置，不会出现后倾或者侧翻的问题。

　　建模的时候全程用实体建模逻辑搭建，没有用纯面片曲面，所有曲面加厚之后的壁厚统一设置为2mm，如果后续要做注塑件生产，这个壁厚刚好满足通用PP、ABS塑料的注塑流动要求，不会出现缩痕或者填充不足的问题；整个模型的外形边界控制在220mm180mm90mm的包络范围内，刚好适配普通桌面级FDM3D打印机的打印幅面，不需要拆分大件就能一次打印成型。如果用于AR交互场景，还可以把模型做轻量化减面，把曲面的面片数控制在2万面以内，保证移动端设备运行的时候不会出现卡顿。

　　做结构校核的时候特意考虑了不同场景的适配性：如果做静态摆件，只需要保留整体外壳即可，不需要额外加内部支撑结构；如果做滑行玩具，只需要在机翼内部预留2mm的加强筋位置，起落架支柱预留3mm的金属轴安装孔，就能直接装配轮轴实现滑行功能；如果做科普展示的剖视模型，还可以沿着机身对称面拆分，内部预留简易的座椅、驾驶舱轮廓的安装位，不需要重新调整外部曲面。

　　整个造型的曲面全部做了曲率检查，没有出现曲面褶皱、曲率突变的问题，所有相邻面的连接都达到G1以上连续，不管是做渲染出图还是后续的结构衍生，都不需要重新修补曲面。机身的配色预留了分色面，垂尾、机身主体、舷窗、舱门、起落架都做了独立的面分组，后续做渲染或者喷漆分色的时候，可以直接选中对应面赋予材质，不需要重新拆分曲面。
