双肢组合式起重吊链吊装索具结构

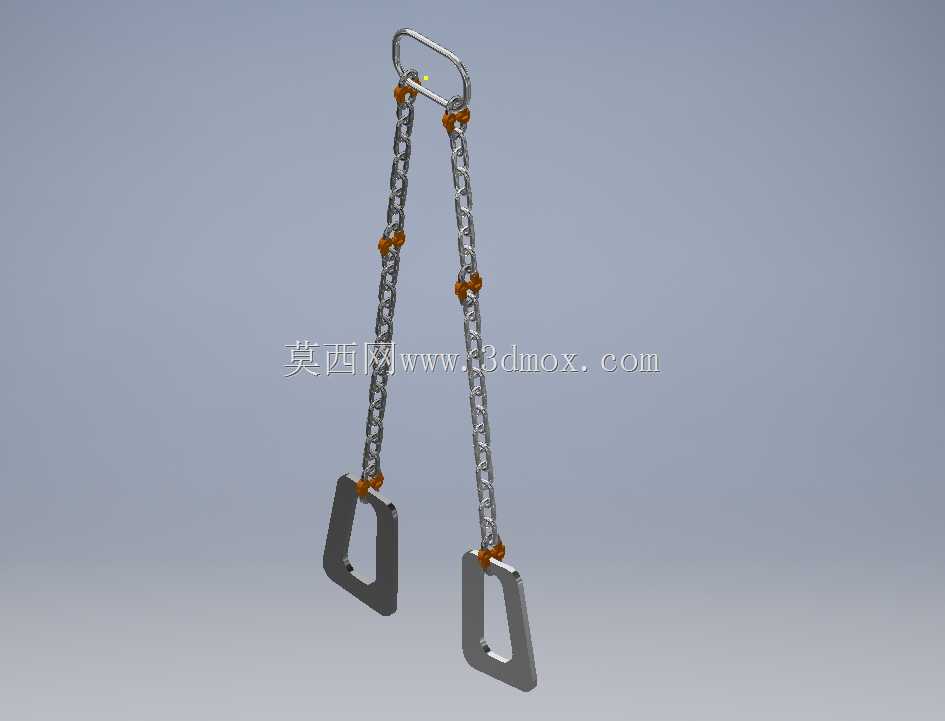

　　在重型物料转运、车间构件吊装、仓储装卸作业场景中，这类双肢组合起重吊链是常规吊装作业里的核心受力索具，区别于单肢吊链的单点受力局限，双肢结构可通过调整两肢的张开角度适配不同外形尺寸的被吊工件，尤其适合带对称吊点的型钢构件、加工模架、金属坯料的垂直起吊与短距离转运作业。从结构设计逻辑来看，整套索具分为上端挂接部、中间传力链段、下端吊钩部三个功能区段，上端的环形吊耳采用圆钢弯制后焊接成型，可直接挂接在起重机吊钩、电动葫芦吊钩的防脱卡口内，挂接接触面做了圆弧过渡处理，避免起吊瞬间应力集中在吊耳与吊钩的接触棱边处，减少长期使用后的局部磨损变形量。中间的链段采用标准短环起重链结构，每节链环均为圆钢锻压成型后对焊处理，

　　链环之间的铰接间隙控制在合理范围，既保证吊链受力时可随被吊物重心自适应调整角度，又不会因间隙过大出现链环卡滞、扭转的问题；链段上设置的橙色限位件是可滑移的定位结构，可根据被吊物的吊点间距调整两肢链段的有效工作长度，避免起吊后工件出现倾斜、侧翻的风险，同时限位件表面做了醒目的着色处理，作业人员可直观观察到两肢链段的长度是否一致，降低吊装作业的误操作概率。下端的吊钩采用扁平梯形环结构，区别于传统尖钩的设计，这种扁平吊钩可直接穿入工件上的预制吊孔、吊装耳板内，接触面积更大，起吊时不会对工件吊孔边缘造成局部压痕，尤其适合表面精度要求较高的机加工件吊装，吊钩与链段的连接位置同样采用铰接结构，可随工件吊装姿态自适应偏转角度，

　　避免链段出现附加扭转应力。从安装边界来看，整套吊链在收拢状态下的总长度适配常规车间内3-5米起升高度的电动葫芦作业范围，两肢链段最大张开角度可达到60度，对应可覆盖的吊点间距范围适配大部分1-2吨级工件的吊装需求，使用时需注意上端吊耳与起重吊钩的挂接深度必须超过吊钩防脱卡的位置，两肢链段的受力偏差不能超过单肢额定载荷的10%，避免单肢过载出现链环断裂风险。设计过程中对每个受力节点都做了等强度校核，链环的破断拉力达到额定工作载荷的4倍以上，满足起重索具的安全系数要求，所有金属构件表面均做了防锈处理，可在常规车间、露天仓储的环境下长期使用，不会因轻度锈蚀影响结构受力性能。这类吊链相比钢丝绳索具，具备更好的耐磨性能与抗冲击性能，

　　不会出现钢丝绳断丝、散股的问题，日常维护仅需定期检查链环铰接位置的磨损量、限位件的紧固状态即可，维护成本远低于纤维吊带与钢丝绳索具，在机械加工车间、钢材仓储、重型装配工位的应用占比逐年提升。建模过程中还原了链环之间的铰接配合关系，每个链环的接触位置都预留了合理的装配间隙，可直接用于吊装作业的运动仿真模拟，验证不同起吊角度下的索具受力变化，也可作为起重设备配套索具的选型参考模型，辅助设计人员根据实际吊装工况调整链段长度、吊钩结构尺寸，匹配不同额定载荷、不同吊点间距的作业需求。
