2mm薄板冲孔网格金属烧烤托架

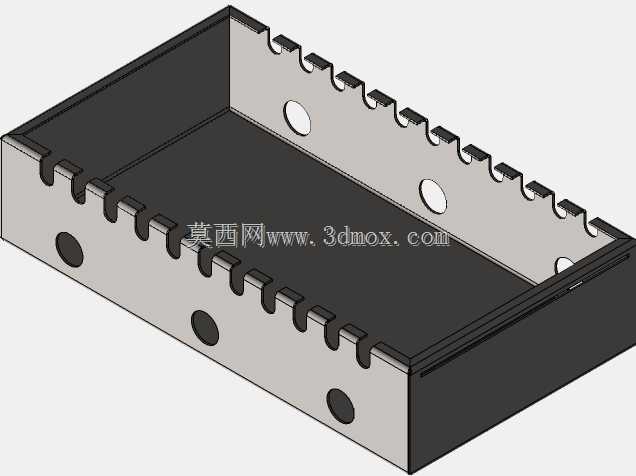

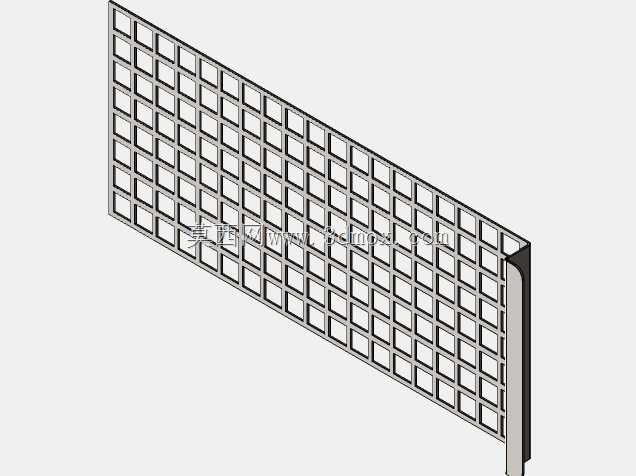

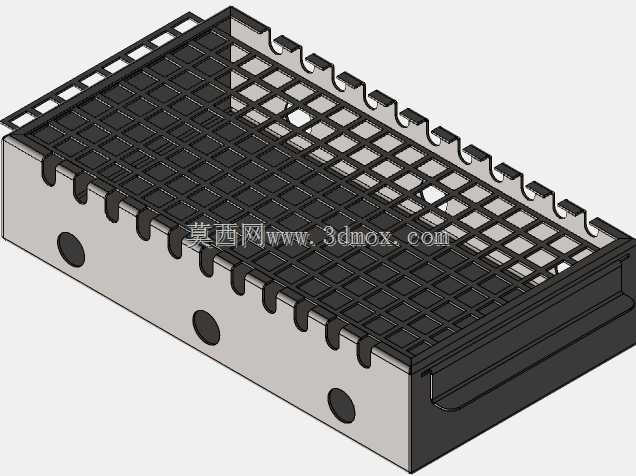

　　这套金属烤架的结构方案，是面向商用烧烤炉、食品烘烤工位、小型热处理载具场景开发的薄板承载构件，整体采用2mm厚薄钢板经激光切割、折弯成型工艺加工，没有额外铸造或厚件拼接工序，加工门槛低、自重控制合理，同时兼顾高温工况下的结构刚性。从实际使用逻辑来看，烤架最核心的诉求是承托食材、让热量与烟气均匀穿过，同时避免食材直接接触炉体加热面出现局部焦糊，还要在反复取放、刷洗、冷热循环的使用过程中不容易变形。建模时首先确定的是顶面网格区域：整面排布规则的矩形镂空栅格，栅格之间保留等宽的实体筋条，筋条宽度经过权衡——过窄会在长期承重后出现下凹变形，过宽则会遮挡热流、减小有效透气面积，最终的筋条尺寸既可以承托常规肉块、蔬菜、海鲜等食材不会掉落，又能让炭火或者电热管的热量直接向上辐射，镂空区域占比远高于实体面积，热传导效率表现稳定。烤架的四周侧壁采用一体折弯结构，从顶面网格边缘向下垂直翻边，形成围合的盒型轮廓，这种折弯形式不需要额外焊接边框，靠薄板折弯的刚性就把整个网格面张紧，避免平板网格在高温下受热出现翘曲。侧壁的上边缘连续排布了一排开口卡槽，卡槽沿侧边等距分布，这个结构有两个实际作用：一是烤架放入炉体内部时，可以直接卡入炉腔两侧的支撑凸条或者定位销，不需要额外紧固件，抽拉取放的时候卡槽顺着导向滑动，不会出现横向窜动；二是当多个烤架需要叠放或者搭配不同高度的支撑位时，可以根据食材厚度选择对应卡槽挂接，调整烤架距离热源的高度，适配不同食材的烤制温度需求。

　　侧壁立面还加工了数个圆形通孔，这些孔并非安装孔，一方面是作为侧部的热流通道，让炉内的热风可以在烤架围成的腔体内部循环，不会因为四周封闭形成热滞留，导致烤架底部区域温度不均；另一方面圆孔也作为握持移位的辅助受力点，配合工具可以快速抬取高温状态下的烤架，避免操作人员直接触碰烫损。烤架的其中一端延伸出了加宽的平直折边，形成抽拉把手的安装位，这个折边和主体侧壁一体折弯，没有拼接缝隙，不会藏纳油污残渣，清洁的时候可以直接整体冲水刷洗，没有卫生死角。整个构件的所有棱边都在建模时做了微小的圆角处理，激光切割后的毛刺经打磨后不会划手，也不会在取放食材的时候刮破食物或者防护手套。从安装边界来看，烤架的整体外轮廓尺寸适配常规台式烧烤炉的内腔宽度，

　　两侧卡槽的间距和炉内支撑导轨的中心距对齐，放入后前后留有少量热膨胀间隙，避免2mm钢板在两百摄氏度以上的工作温度下受热伸长出现卡滞；网格面的平面度在折弯成型后可以控制在合理范围内，放置长条食材、盘状容器的时候不会出现倾斜打滑。和传统圆钢焊接烤网相比，这种整板冲孔折弯的结构没有大量焊接节点，长期高温使用后不会出现焊道脱开、筋条脱落的问题，薄板的散热速度更快，停用后降温时间短，清洁维护的效率更高；镂空栅格的排布方向统一，刷洗的时候用毛刷沿筋条方向可以一次性刮除残留油污，没有交叉焊接点形成的积垢死角。在结构校核层面，2mm厚薄板通过四周折弯形成的箱型截面，整体抗扭刚性远高于同厚度的平板网格，满载食材放置在网格中心时，中部的下挠量极小，

　　不会出现筋条碰擦下方加热管的情况；侧部的卡槽开口做了外宽内窄的导向倒角，对准炉体支撑位的时候不需要精确对位，抽拉过程中可以自动滑入卡位，操作人员在炉前高温环境下不需要反复调整位置，使用顺手度更高。这套结构除了餐饮烧烤场景，也可以直接作为工业小型工件热处理的承载料架、食品烘干线的托盘托架使用，镂空结构同样适配热风循环的工艺需求，薄板折弯的工艺路线也适合小批量定制加工，只需要调整激光切割的栅格间距、外轮廓长宽、卡槽位置，就可以适配不同尺寸的炉腔，不需要重新开模，改型成本很低。建模过程中所有折弯边的折弯半径、板材展开余量都按照常规冷轧钢板的折弯工艺参数设定，输出的展开轮廓可以直接导入激光切割设备编程，成型后不需要二次校形就可以满足装配使用要求。
