简易折叠式户外炭烤炉钣金结构设计

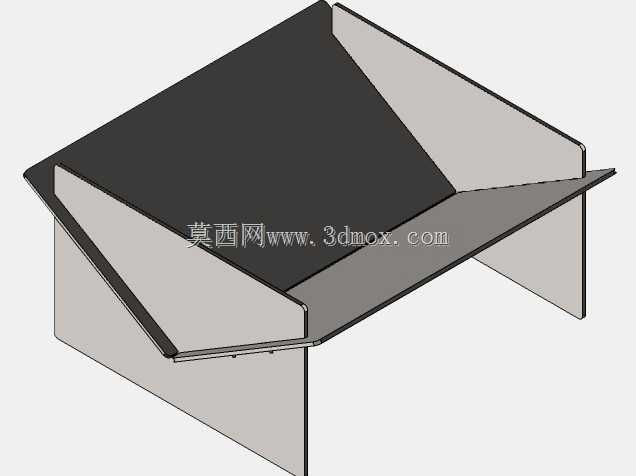

　　这款折叠式炭烤设备的结构设计，核心围绕户外零散烧烤场景的便携需求展开，区别于商用固定烤炉的厚重结构，整体采用薄钣金弯折成型工艺，没有额外的焊接框架与复杂连接件，所有支撑结构均通过板材自身的弯折咬合实现限位，收纳状态下可完全摊平为平板结构，单块板材的厚度控制在1.2-1.5mm区间，兼顾结构强度与整体重量控制，单人即可完成搬运与组装操作。

　　从实际使用场景来看，这类烤炉主要适配3-5人规模的户外露营、庭院休闲烧烤需求，不需要配套的安装工具，展开过程仅需将两侧的支撑侧板沿预压的弯折痕翻起，再将前后的挡风板卡入侧板预留的卡槽内即可完成成型，整个组装过程耗时不超过30秒，不需要额外的紧固件辅助固定。烤炉的炭槽与烤网支撑面采用一体化弯折设计，底部预留了15mm高度的通风间隙，炭块燃烧时的空气可以从底部缝隙自然流入，不需要额外配置助风装置，同时两侧的挡风板高度高出炭槽上沿80mm，能够阻挡户外3-4级侧风对炭火的影响，避免炭火偏烧导致的食材受热不均问题。

　　结构设计层面，所有板材的弯折圆角均控制在R2以内，避免弯折处出现应力集中导致的板材开裂问题，板材边缘全部做了压边钝化处理，没有裸露的锐边，组装和使用过程中不会出现划伤手部的情况。烤炉的有效烤制区域尺寸控制在350mm300mm区间，能够同时摆放10-12串常规尺寸的烤串，或者放置2个标准尺寸的烧烤网夹，满足小群体的烤制需求。支撑侧板的外翻边设计形成了宽度20mm的置物台，可以临时放置调料刷、烤夹等小工具，不需要额外配置侧边置物架，进一步简化了整体结构。

　　安装边界方面，这款烤炉展开后的整体占地尺寸为420mm380mm，高度为220mm，放置在普通露营桌或者平整地面上都能保持稳定，底部的四个支撑脚采用外翻折边设计，与支撑面的接触面积达到40mm*40mm，即使在略有不平整的草地或者砂石地面上，也不会出现侧翻或者晃动的情况。收纳状态下整体厚度不超过20mm，可以直接塞入露营装备包的侧袋，或者平放在车辆后备箱的缝隙中，不会占用过多的储物空间。

　　从结构耐用性角度考虑，板材选用冷轧钢板表面做高温喷塑处理，能够耐受炭火持续烘烤的高温，不会出现表层脱落或者板材氧化锈蚀的问题，所有卡槽的配合间隙控制在0.2mm，组装后没有明显的松动旷量，多次反复折叠展开也不会出现卡扣失效的情况。烤网的支撑边采用双层弯折强化结构，能够承受最多5kg的食材重量，即使放置整排的肉类食材或者铸铁烤盘，也不会出现支撑边变形下凹的问题。

　　不同于市面上常见的需要螺丝组装的便携烤炉，这款结构完全依靠钣金自身的结构特性实现功能，没有多余的零散配件，不会出现配件丢失导致无法组装的问题，日常使用后的清洁也十分方便，展开为平板状态后可以直接冲洗炭灰残留，没有难以清理的卫生死角，晾干后即可折叠收纳，不需要复杂的保养维护。
