适配Arduino开发板的电磁屏蔽PCB结构件

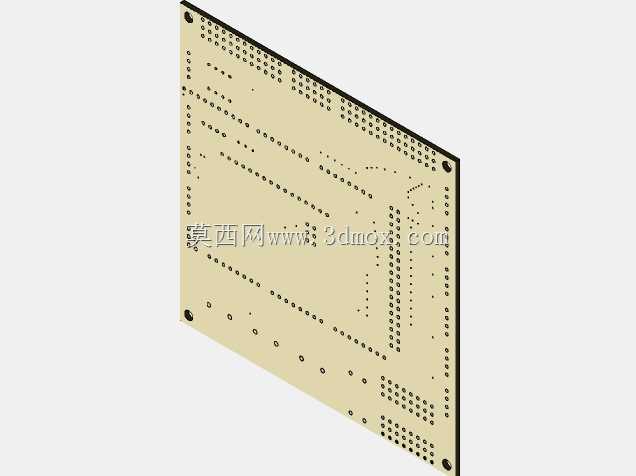

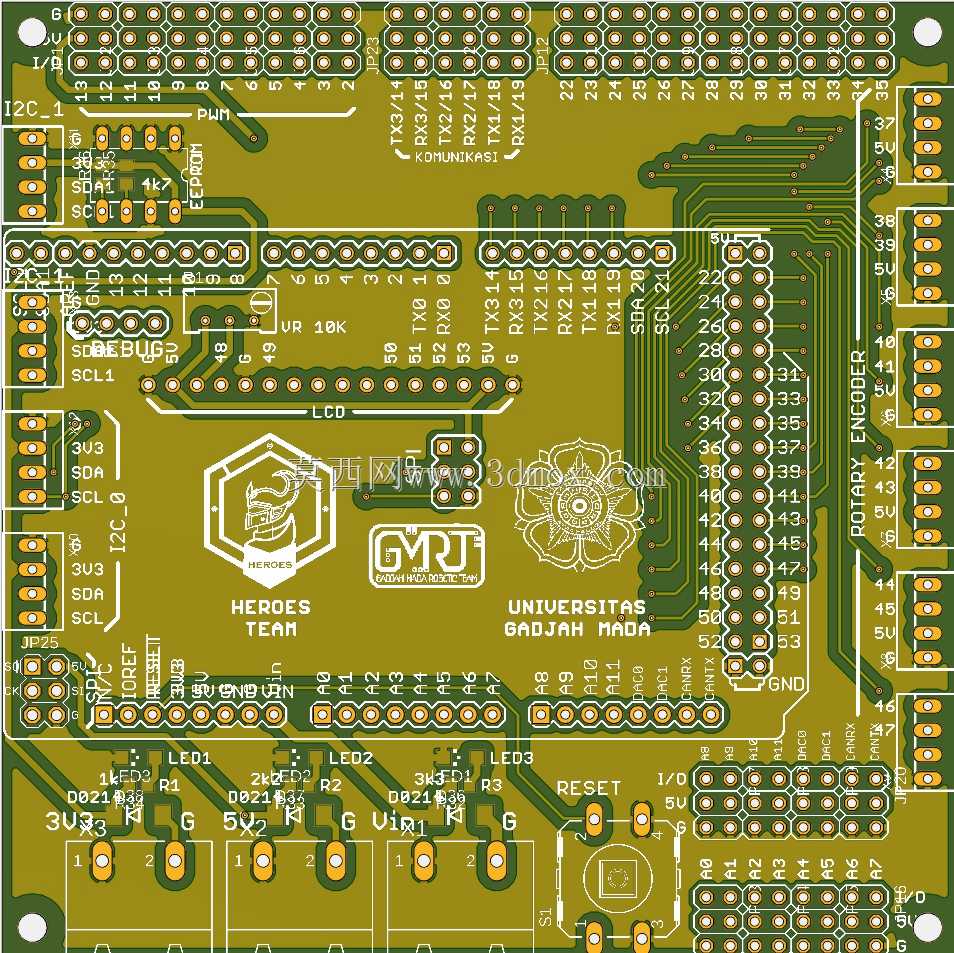

　　在嵌入式开发与电子原型验证场景中，开发板的电磁兼容问题一直是影响信号稳定性的核心痛点，尤其是Arduino Due与Arduino Mega这类引脚密度高、外设接口丰富的开发板，在接入高频传感器、高速通讯模块时，板载走线的电磁串扰、外界空间电磁辐射干扰很容易导致ADC采样值漂移、串口通讯丢包、SPI总线时序错乱等问题，这款屏蔽结构件正是针对这类实际工程痛点设计的配套组件。从PCB布局来看，该屏蔽板采用双层板布线设计，板边预留了与Arduino Due、Mega排针位置完全匹配的安装孔位，安装时可直接叠放在开发板上方，通过排针与铜柱实现固定，不需要对原有开发板做任何飞线或打孔改造，安装边界完全覆盖开发板的核心信号处理区域，

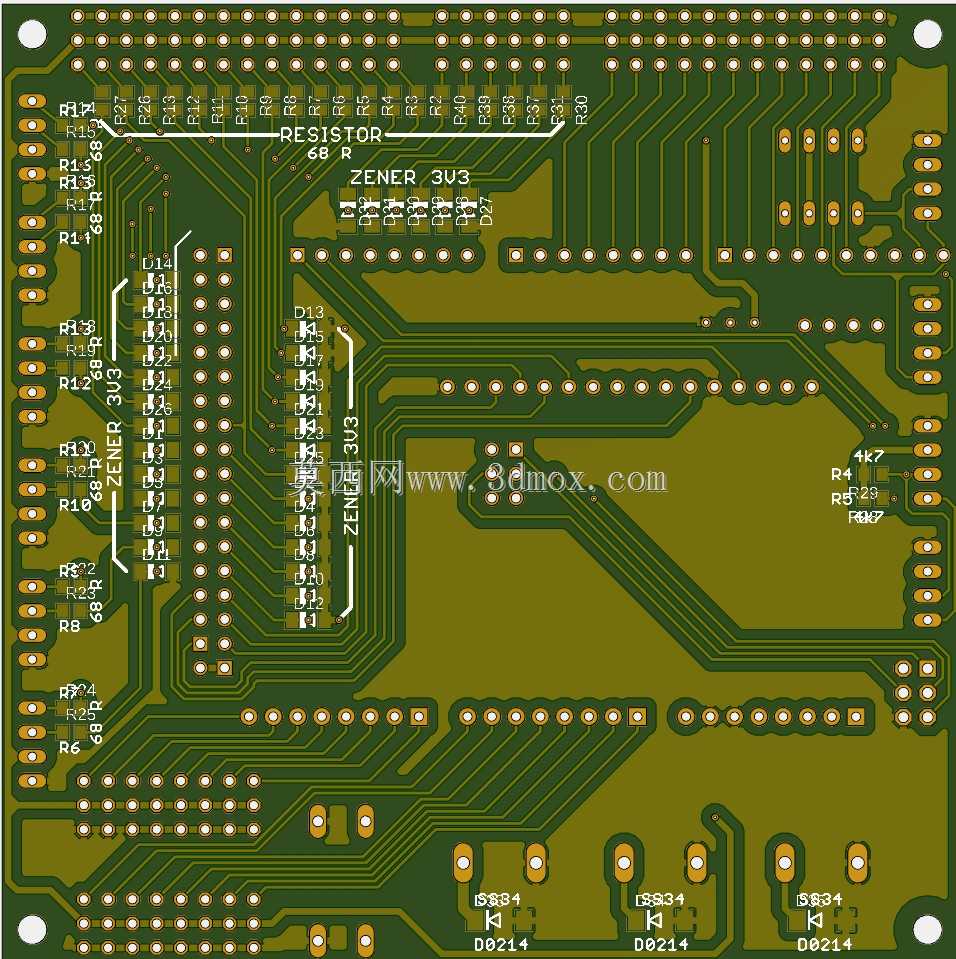

　　不会遮挡USB供电口、DC电源座以及外接扩展排针，不影响开发板原有外设的正常插接使用。板上集成的阻容、齐纳二极管等器件并非冗余设计，齐纳二极管3V3规格的选型对应开发板3.3V供电域的浪涌防护，可在屏蔽层接地时泄放积累的静电电荷，避免静电击穿开发板上的主控芯片IO口；板上预留的电阻焊盘可根据实际使用场景的干扰频段，选择焊接对应阻值的电阻组成RC滤波网络，针对特定频率的电磁干扰做针对性衰减，不需要额外增加外接滤波模块。设计思路上没有采用全封闭金属屏蔽罩的方案，而是采用PCB覆铜作为屏蔽层主体，一方面降低了结构件的整体厚度，叠装后整体高度仅增加1.6mm左右，适合空间受限的嵌入式集成项目，

　　另一方面PCB基材的绝缘特性避免了金属屏蔽罩意外短接开发板引脚的风险，在原型调试阶段不需要额外做绝缘隔离处理。走线布局上，屏蔽板的覆铜区域做了网格化处理，在保证屏蔽效能的同时降低了整板重量，板边预留的接地焊盘可通过跳线与开发板的GND引脚可靠连接，确保屏蔽层形成连续的等势面，有效阻隔外界电磁辐射进入核心信号区域，同时也能抑制开发板自身高频信号向外辐射，满足部分工业现场应用的电磁兼容要求。实际使用中，当开发板工作在存在变频器、伺服电机等强电磁干扰的工业环境时，加装该屏蔽组件后，12位ADC的采样值波动范围可从原来的±20LSB降低到±3LSB以内，UART通讯在115200波特率下的丢包率可降至0.1%以下，

　　对于需要采集微弱模拟信号的物联网节点、工业传感终端项目来说，不需要重新设计定制化主控板，仅通过加装该组件就能快速提升电路的抗干扰能力，大幅缩短原型验证的周期。板上预留的多个空焊盘还可根据项目需求扩展焊接ESD防护器件、磁珠等元件，针对特定的干扰路径做优化，不需要重新制版，适配不同应用场景的防护需求。安装时需要注意，铜柱固定的扭矩不宜超过0.2N·m，避免PCB板受力变形导致焊盘脱落，接地跳线要尽量短粗，减少接地引线的电感，保证屏蔽层的接地阻抗足够低，才能达到预期的屏蔽效果。
