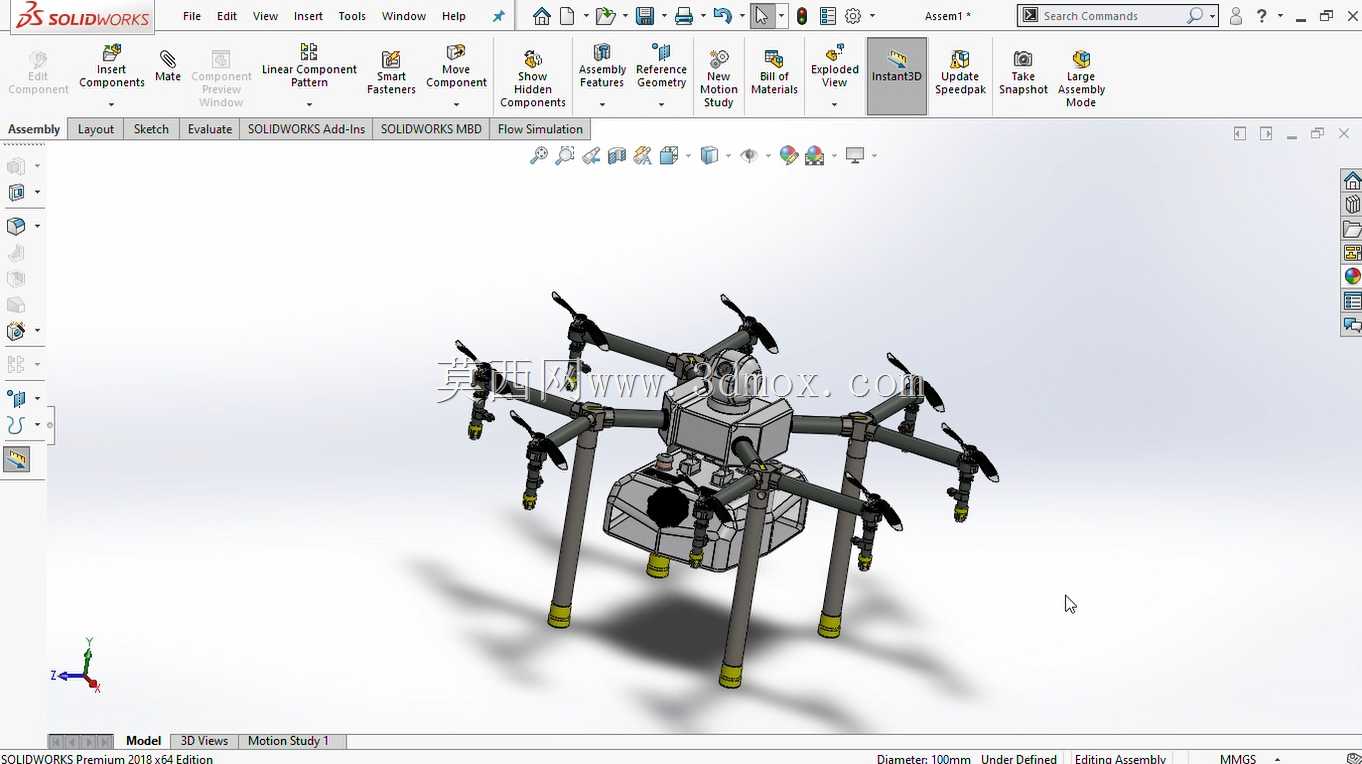

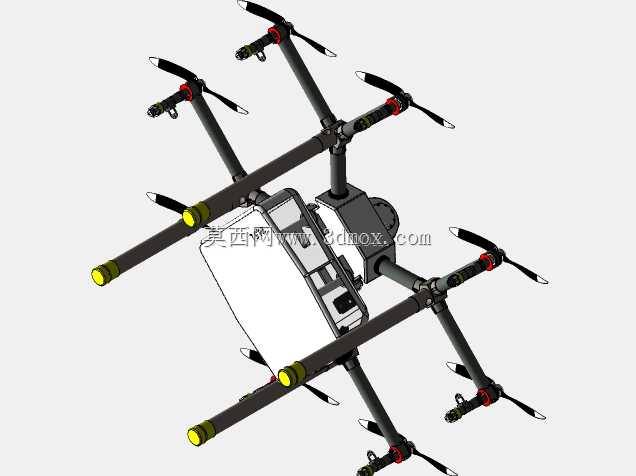

八轴防疫消杀喷洒无人直升机结构设计

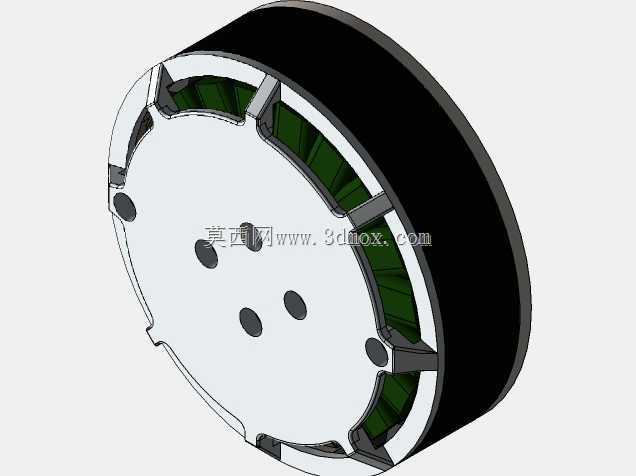

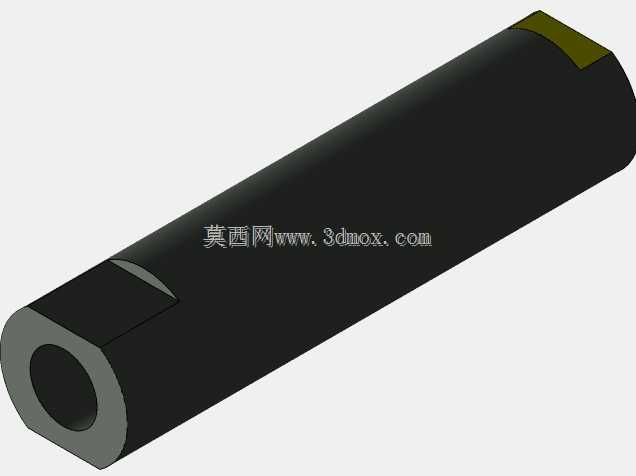

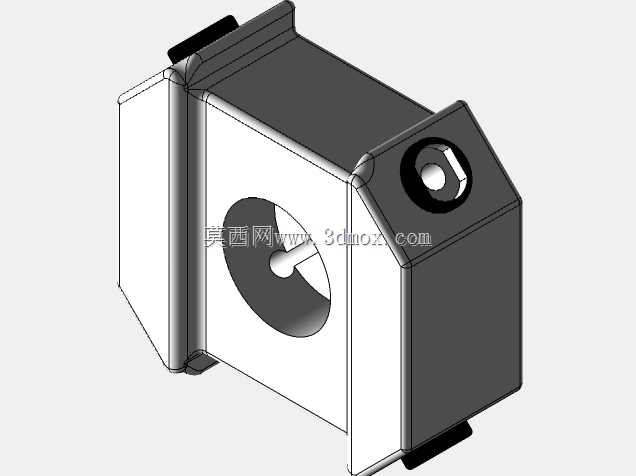

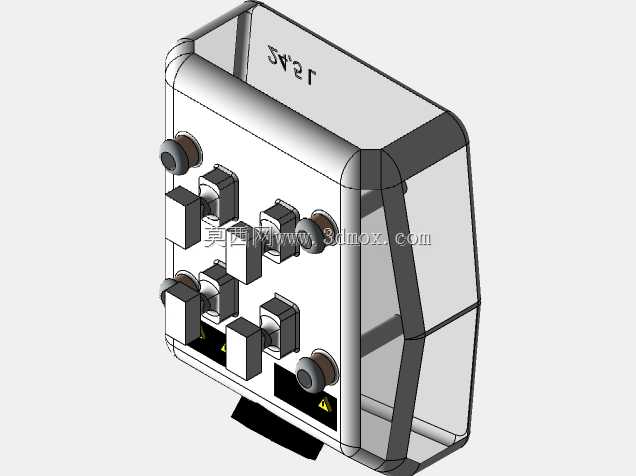

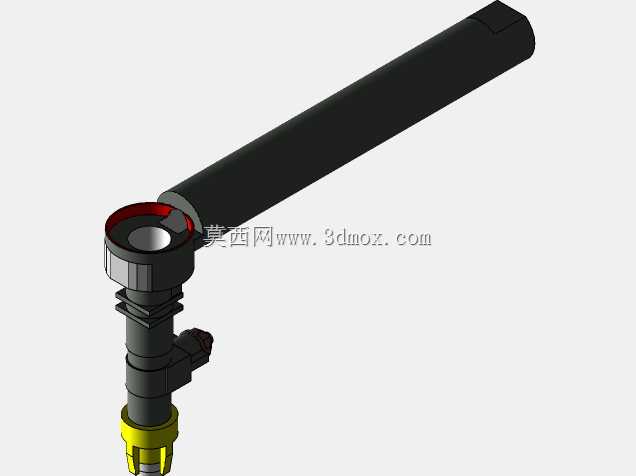

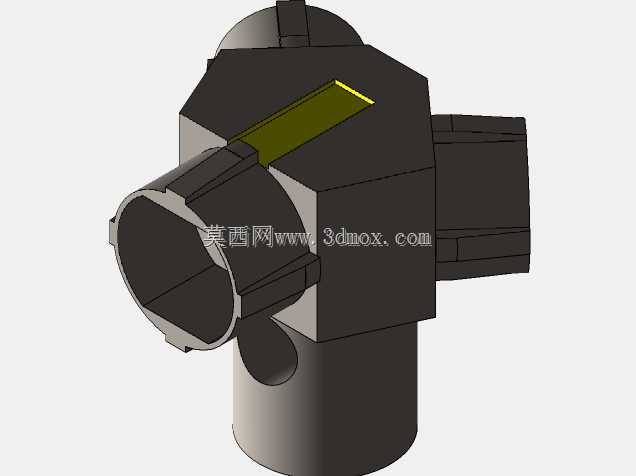

户外防疫消杀作业时，常规背负式喷雾器存在覆盖范围小、人员暴露风险高的痛点，这款八轴布局的消杀无人直升机，从加工适配视角完成了全链路的结构细节打磨。机臂与中心机架的连接位没有采用一体打印的薄壁结构，而是预留了0.2mm的嵌合公差，机臂根部做了局部加厚的凸台，CNC加工时可以直接用台钳夹持凸台完成端面铣削，不会因为薄壁受力出现形变，后续装配时凸台刚好卡入中心仓的定位槽，不需要额外打胶就能承受旋翼高速转动带来的交变载荷。起落架支腿没有用常见的直杆结构，每根支腿靠近底部的位置做了15度的外撇弯折，弯折处内侧加了三角加强筋，注塑开模时加强筋的厚度控制在1.2mm，不会因为壁厚不均出现表面缩痕，支腿底端嵌套的橡胶防滑垫预留了环形卡槽，压入后不会因为降落冲击脱落，哪怕在不平整的泥地起降也能保持机身水平，避免药箱内的消毒液晃荡影响飞行平衡。药箱挂载位在中心仓正下方，连接座做了快拆式的卡扣设计，卡扣的配合面做了磨砂纹理处理，加工时不需要额外做表面处理就能保证足够的摩擦力，更换药箱时不需要拧动螺丝，单手就能完成解锁拆卸，卡扣的锁紧行程控制在3mm，既不会因为飞行振动松脱，也不会因为行程过大导致拆卸费力。旋翼电机的安装座做了下沉式的沉孔设计，螺丝锁紧后端面完全没入安装座平面，不会突出的螺丝头剐蹭到旋翼的转动平面，沉孔周边做了一圈排水槽，雨天作业或者消毒喷雾凝结的水珠会顺着排水槽流走，不会积在电机接线位置造成短路。喷杆直接固定在每根机臂的末端，和电机座共用安装孔位，不需要额外在机臂上钻孔，既减少了加工工序，也避免了钻孔破坏机臂的碳纤维铺层结构，喷杆的角度可以沿着机臂轴线微调，加工时在喷杆连接位做了细密的防滑齿，调整到合适角度后锁紧螺丝就不会因为喷洒反力出现角度偏移，喷出的雾滴刚好覆盖旋翼下洗气流的作用范围，不会出现药液飘散的问题。中心仓的上盖做了外翻的扣合边，扣合边的内侧贴了一圈泡棉密封条，加工时扣合边的脱模斜度控制在1度，既方便注塑脱模，也能保证扣合后密封条的压缩量在30%左右，户外作业时消毒液的雾滴不会渗入仓内腐蚀飞控电路。
