包装线托盘真空夹持集成模组

　　这套集成式真空夹持模组主要面向包装码垛、纸箱搬运、托盘整列拾取这类产线工况，在装箱后段、码垛工作站、物流分拣线以及机器人搬运单元中都能直接作为末端执行器使用。现场调试时，最常见的需求是一次抓取整层纸箱、吸持带透气孔的瓦楞包装，或者在托盘转移过程中保持稳定负压，因此结构没有采用零散吸盘外加独立阀组的拼装方式，而是把真空发生、压力检测、气路分配和安装基体整合在同一框架内，减少外接管路和现场配管工作量。

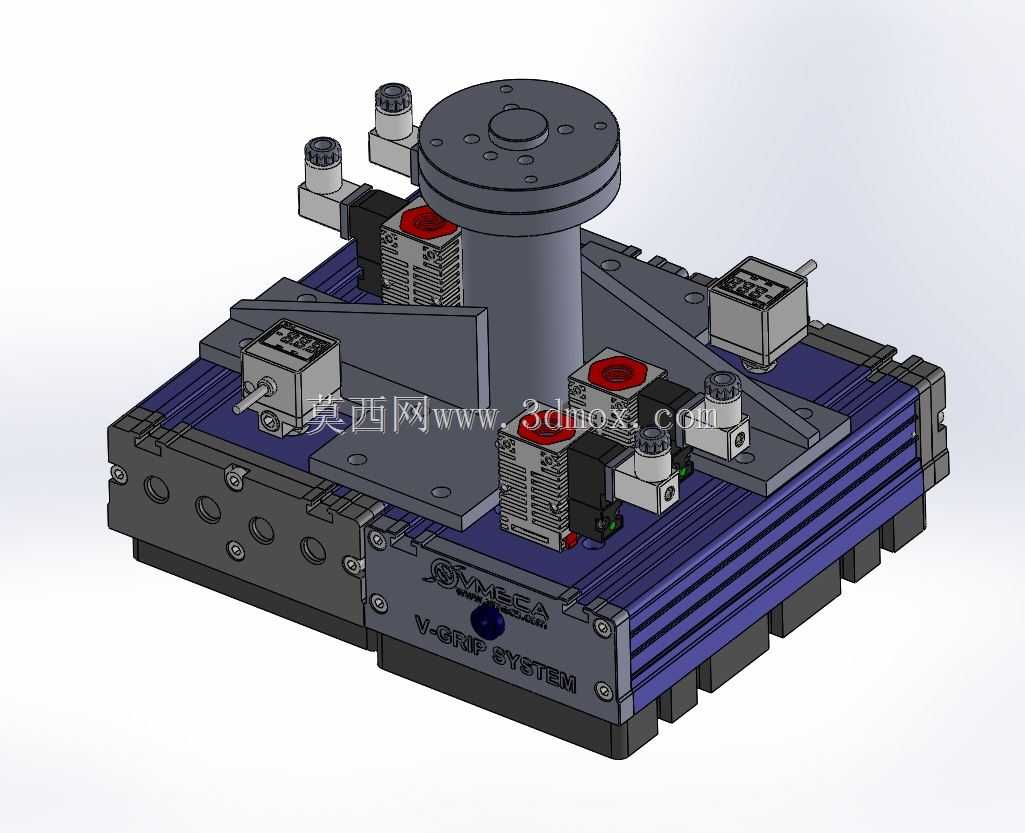

　　从布局上看，下部为带加强筋的承载基座，基座侧面预留了成排安装孔和定位面，既可以固定在机器人法兰转接板上，也能通过过渡支架连接到桁架机械手、直线移载机构或专用码垛机。基座上方布置三角形加强立板，中间竖立圆柱形连接柱，柱顶法兰用于与上位执行机构对接；这种布置把主要载荷集中在中心轴线上，搬运加速、急停和偏载吸持时，力矩能够通过立板分散到整个底板，而不是集中在单个螺栓连接处。

　　气路部分采用模块化真空发生器与电磁阀组合，元件沿底板两侧分区安装。每个区域可对应一组吸盘或一个吸持区，便于实现单区、多区或整面吸持。对于包装线常见的多规格托盘，工程师可以按纸箱排布选择同时开启全部吸点，也可以关闭局部区域以适应小尺寸工件；当某一吸点被未覆盖的纸箱漏空时，分区气路能降低其他区域压力损失，避免整组吸盘同时失效。红色端盖的真空发生器、灰色电磁阀和小型压力开关并排布置，接线与气管接口朝向维护侧，更换元件时不必拆解主承载框架。

　　外形边界设计偏向紧凑集成，底板呈矩形并在四周留出安装孔位，中心立柱高度控制在满足法兰转接和管线弯曲半径的范围内。实际选型时需要核对三个边界：一是底板长宽与托盘、纸箱或吸盘排布区域的覆盖关系；二是顶部法兰到安装基准面的高度，防止机器人进入码垛工位时与护栏、来料输送线发生干涉；三是侧向阀组和接头的外伸尺寸，在密集工位中要预留插拔气管、观察压力开关和手动操作按钮的空间。

　　基座本体采用多层板状结构叠加的形式，内部和侧面形成气路安装面与固定面，外侧可见的螺钉、定位销和密封面都按可维护方式布置。底部边缘适合布置海绵吸盘、波纹吸盘或长条式真空吸具，若搬运对象是平整纸箱，可选用大流量低压损吸盘；若对象是软袋、浅盘或表面略有起伏的包装件，则可在同一安装面上更换带缓冲行程的吸嘴。模型中各气动元件的相对位置、接头方向和支架厚度都有明确表达，结构设计人员可以据此检查气管弯曲半径、线缆走线空间以及阀组拆装顺序。

　　在功能逻辑上，电磁阀负责切换真空产生与破真空动作，真空开关或压力检测元件用于反馈吸持状态。机器人取料时，末端下降到设定高度后开启真空，压力达到稳定区间再提升；放料时通过破真空快速释放，减少纸箱粘滞在吸盘上的情况。对于码垛节拍较高的工位，这种集成方式比分散布置阀组更利于缩短气路长度，响应更直接，也能减少接头数量带来的泄漏点。

　　设计思路上，模组强调“承载框架”和“气动功能区”分离：底板和三角立板承担弯矩与惯性载荷，阀岛、发生器、检测开关则安装在便于维护的侧面和上平面。这样即使后续更换不同流量等级的真空发生器，也不需要重新设计主框架；吸盘数量、吸持区域和顶部转接法兰则可根据机器人型号、负载能力和包装规格进行调整。对三维建模人员而言，该结构适合用来检查复杂末端执行器的装配关系、气电元件排布、安装孔位复用以及多工位干涉问题；对设备选型人员来说，它呈现了包装托盘真空吸持系统从中心连接、分区吸持到现场维护的完整工程形态。
