行李输送线方管焊接卸料支撑架

　　这套卸料支撑结构主要面向机场、车站、物流分拣中心以及厂区内部周转线上的行李、包裹、周转箱转运场景。它不是独立运行的主机，而是布置在输送段末端、转接段或人工分拣工位旁的承托框架，用来承接输送带送来的物件，并为后续滑出、暂存、转向或人工取放提供稳定的高度基准。现场使用时，框架上方通常配合辊筒、无动力滑板、皮带机头部或导向挡板，物件沿输送方向到达端部后，可顺着支撑面进入下一段工位，避免直接跌落造成箱包磕碰，也减少操作人员反复弯腰搬抬的强度。

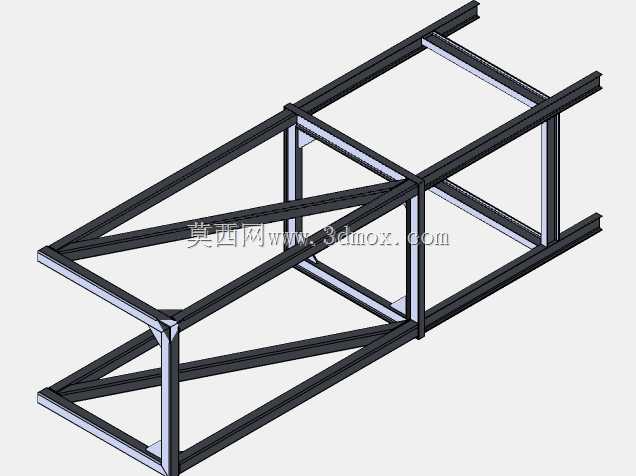

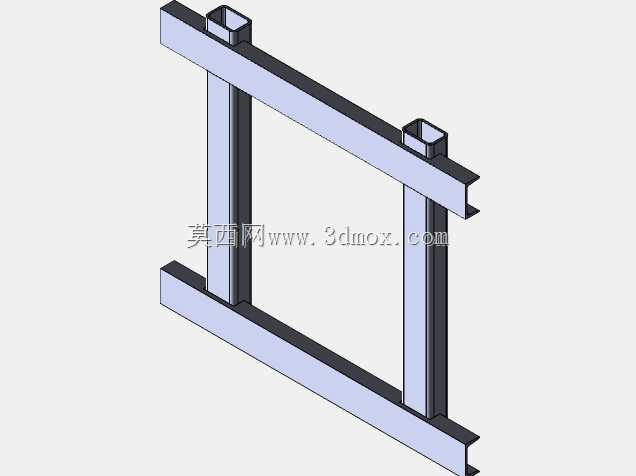

　　从结构形式看，整体采用矩形方管和型钢拼焊而成，属于典型的轻中型焊接机架。长向主梁承担主要弯矩，两侧布置连续纵梁以保证输送方向上的刚性；中部和端部设置竖向立柱，将上部载荷传递到地面支脚；斜向支撑杆则布置在受拉、受压路径较明显的位置，用来约束框架扭转。行李卸料工位往往存在偏载，操作人员可能在一侧取件，箱包也可能堆积在端部，单纯依靠矩形外框容易出现侧向晃动，因此模型中在端部和跨间加入三角斜撑，使力流能够从上部梁系经过立柱、斜撑分散到支脚，而不是集中在单个焊接节点上。

　　设计思路上，这类机架优先保证顶面安装基准的平直度和整体稳定性，再兼顾制造便利性。方管规格不需要盲目选大，关键在于梁的布置方向、支撑跨距和节点连续性。长跨方向若承受输送带或辊道的均布载荷，主梁应选用截面高度较大的管材，使强轴承受竖直弯曲；短跨连接管更多起到拉结和定位作用。立柱底部需要预留与地脚板、膨胀螺栓或可调脚杯连接的接口，现场安装时可根据地面平整度微调高度。对于需要与既有输送线对接的场合，顶面高度、端部开口宽度和支脚外轮廓都属于安装边界，建模时应提前校核，避免框架就位后与护罩、驱动滚筒或电控线槽发生干涉。

　　外形上，架体呈狭长矩形布置，长度方向服务于输送和卸料行程，宽度方向与行李或箱体的通行尺寸相匹配。端部采用斜向扩口式支撑逻辑，能够在物件进入卸料区时形成更平稳的过渡；中间保留较大的镂空空间，一方面减轻机架自重，另一方面便于布置滚筒支座、皮带张紧件、传感器支架或下方溜槽。若现场需要增加防护，可在侧面补装薄板护罩、导向栏或光电开关安装杆，但主体框架不必依赖护板承力，这样后期维护时拆除外罩也不会影响机架刚度。

　　实际焊接制作时，应先在工装平台上定位底框和顶部梁，保证对角线偏差受控，再装配立柱和斜撑。方管相贯切口需要贴合紧密，满焊或分段焊的选择取决于载荷大小；对长期受振动的输送工位，端部节点和支脚焊缝应适当加强。焊后需校正顶面平面度，防止辊筒或滑板安装后出现局部高低差。机架表面通常经过除锈、底漆和面漆处理，物流现场也可采用镀锌或喷塑方式提升耐磨、耐蚀能力。

　　在三维建模阶段，除了还原管材外形，还应把安装面、孔位、支脚边界和可能外接的设备接口表达清楚。结构工程师可据此校核框架在满载箱包堆积、单侧取料和端部冲击下的变形；设备选型人员可判断它与输送机高度、行李流向及人工操作半径是否匹配。该结构形式简单、成本可控、维护方便，适合作为输送线末端卸料、分拣过渡和工位缓存的基础支撑件。
