实验室自动化冲孔作业设备结构设计

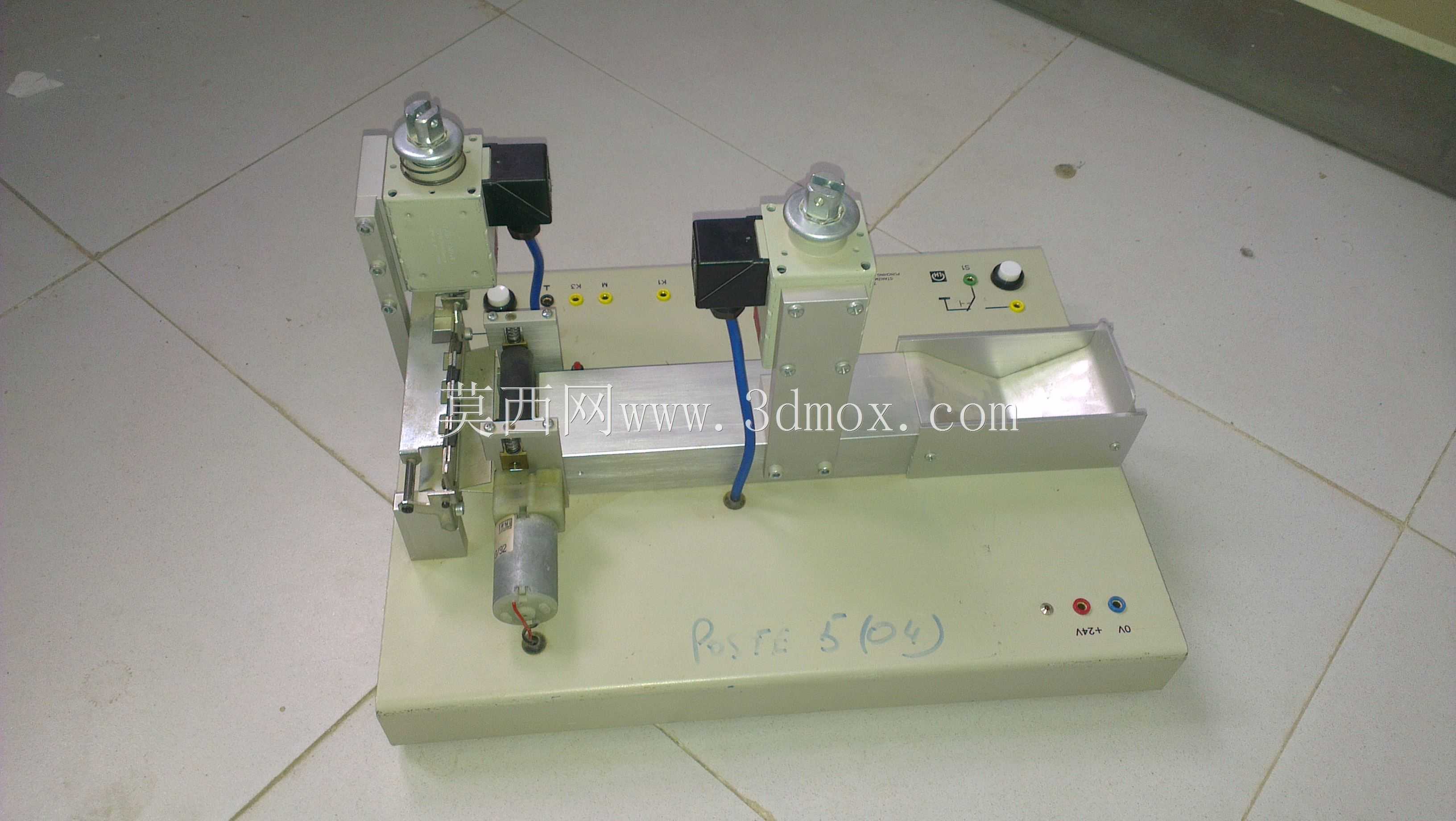

　　这款小型冲孔作业设备，最初的设计出发点是解决高校材料实验室里手动冲孔作业一致性差、操作强度高的痛点，很多实验室在做薄金属片、高分子样片的标准样制备时，传统手动冲床需要操作人员全程手动施力、对位，不同人员操作的冲切位置偏差能到0.5mm以上，对于需要标准尺寸样件的材料性能测试来说，这种偏差很容易导致测试数据离散度超标，同时长期手动操作也容易出现压手的安全隐患，因此在原有手动冲床的机械结构基础上做自动化改造，适配实验室小批量、多批次的样件加工场景。

　　从功能实现逻辑来看，设备保留了手动冲床的刚性冲压执行端，将原有的手动施力结构替换为气动冲压执行单元，搭配直线导轨做冲头的运动导向，避免冲头下行过程中出现偏摆，冲切工位设置了可调节的定位挡块，能够根据不同样件的尺寸要求调整定位基准，适配长度10-100mm、厚度0.1-2mm的片状样件冲切作业，冲切力通过气源压力调节旋钮做无级调整，针对不同材质的样件可以匹配对应的冲切力，避免冲切力过大导致样件边缘压溃，或是冲切力不足出现毛边、连料的问题。设备的控制逻辑做了简化设计，没有采用复杂的PLC控制系统，而是用集成式的气路控制阀搭配位置传感器实现单循环自动作业，操作人员只需要将样件抵到定位挡块位置，触发工位处的光电感应开关，设备就会自动完成冲头下行、保压、回程的完整冲切流程，单次冲切循环时长控制在1.2秒以内，既满足实验室的作业效率要求，也简化了设备的维护难度，不需要专业的电气人员就能完成日常的气路保养、易损件更换。

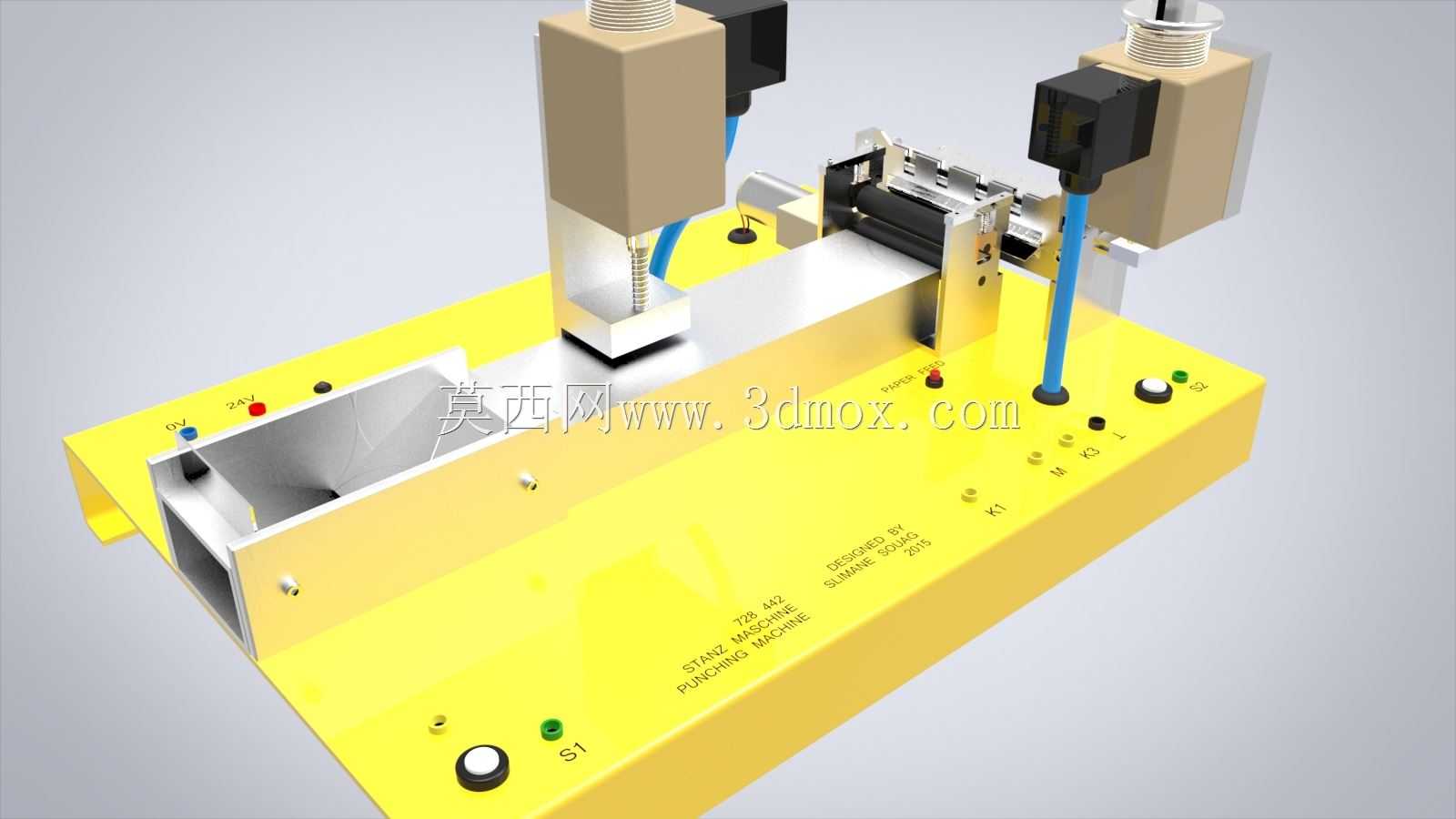

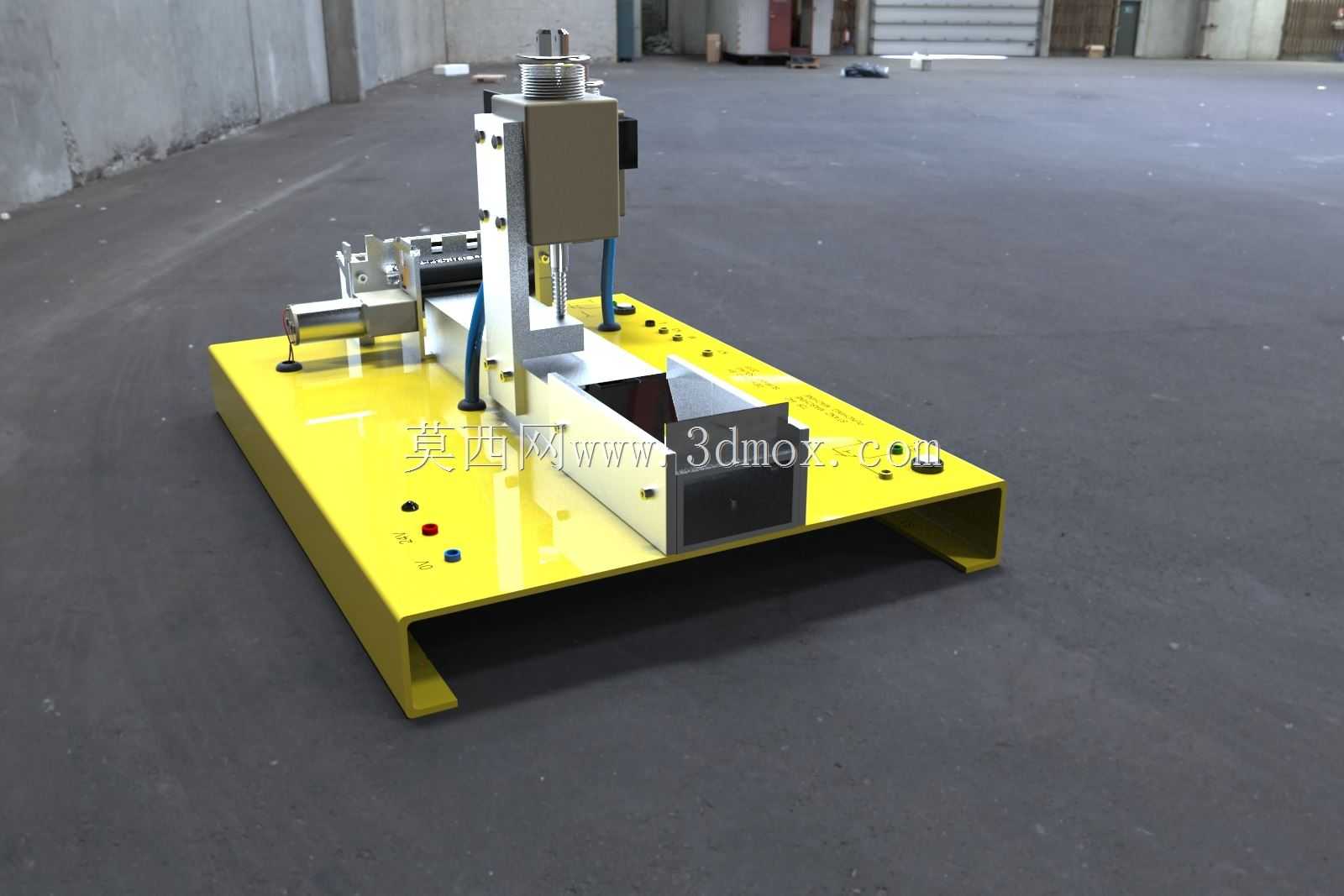

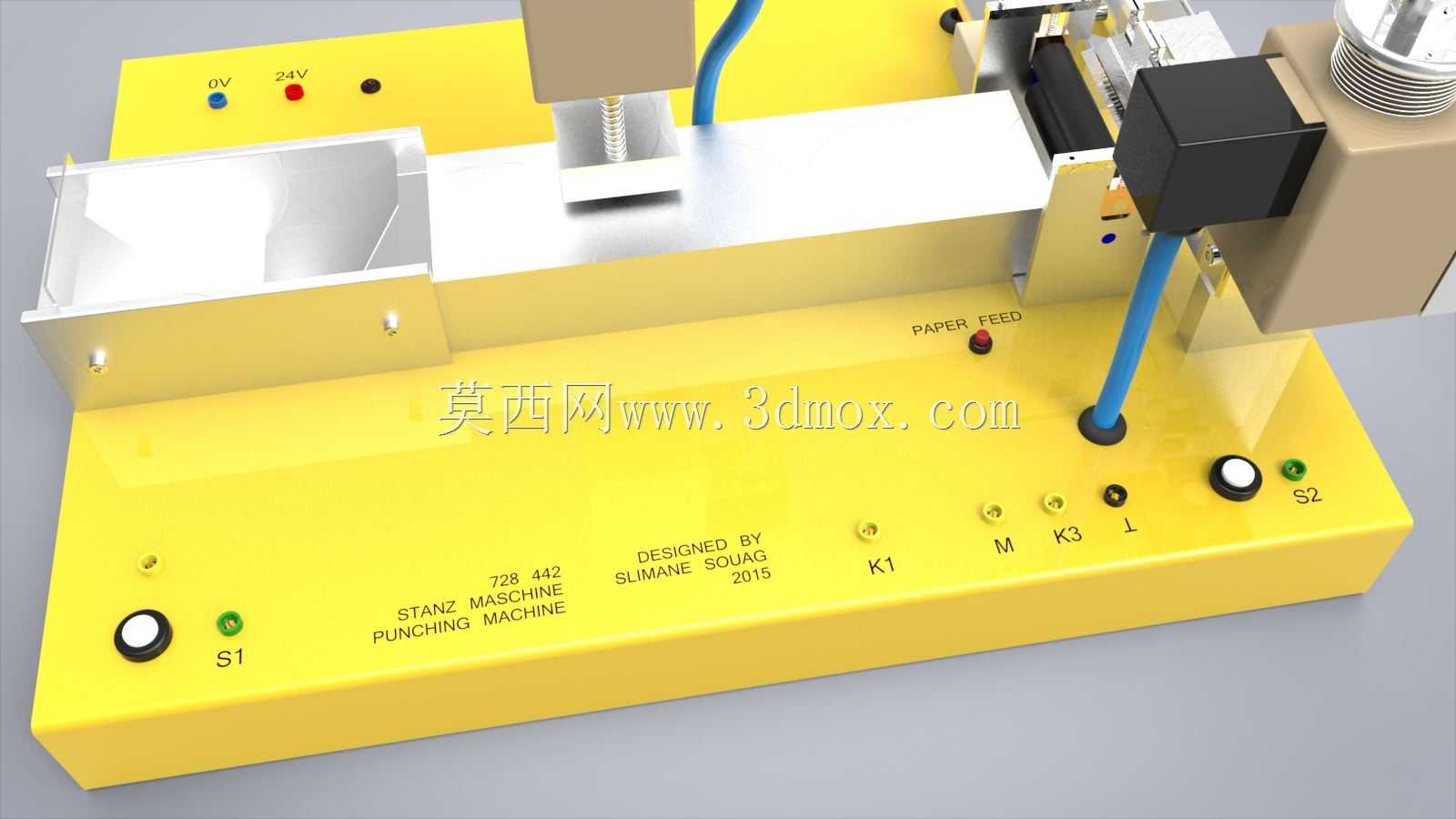

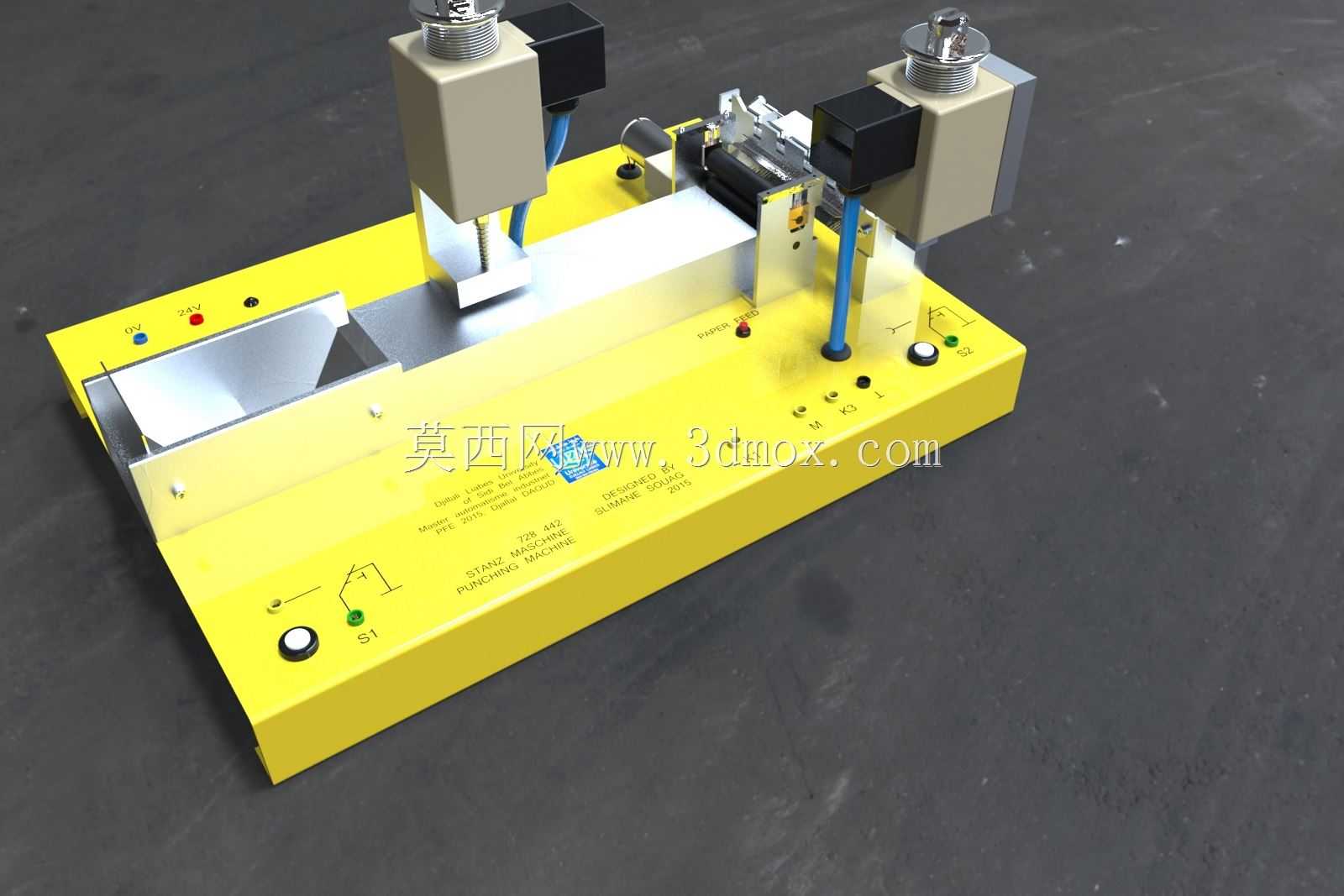

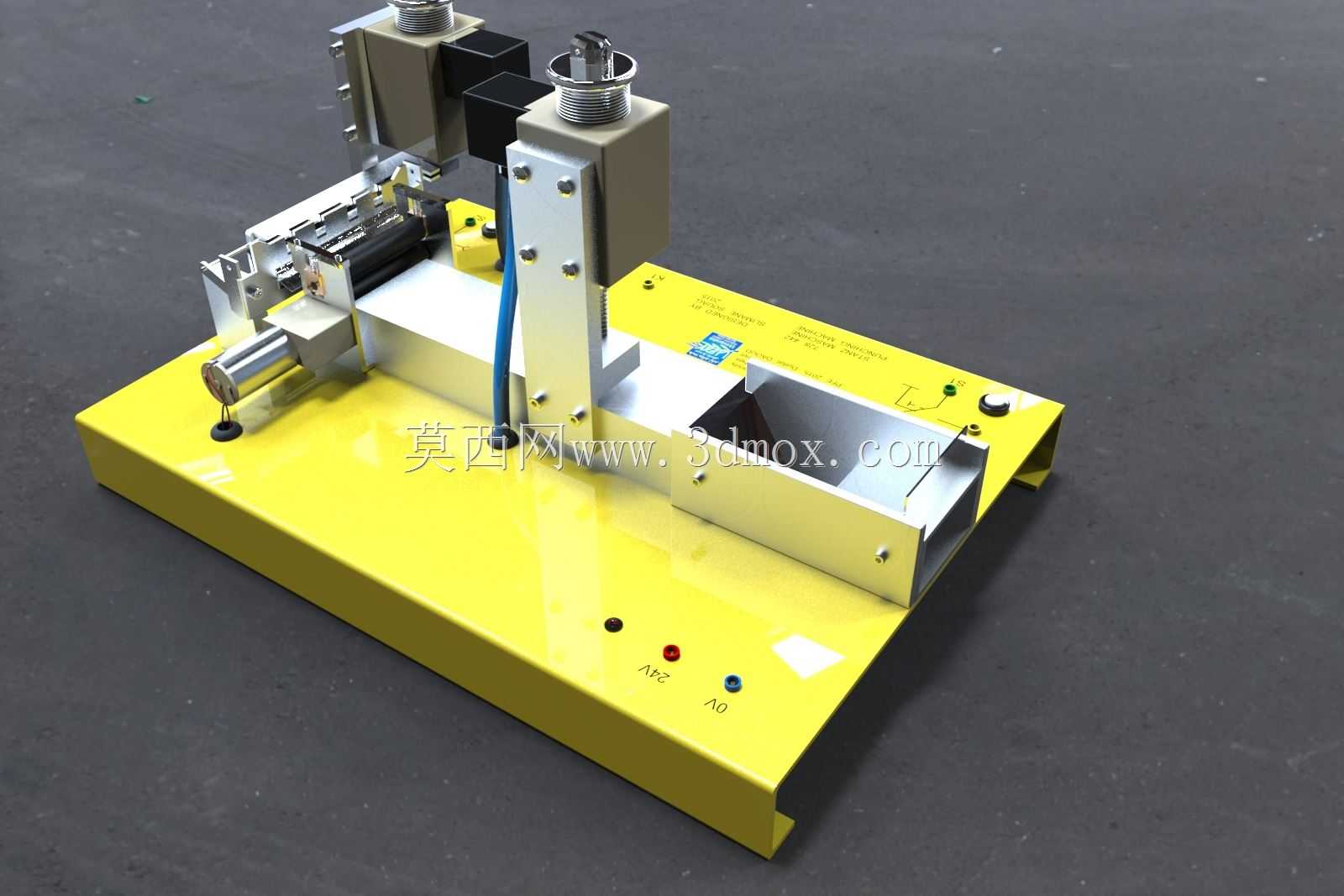

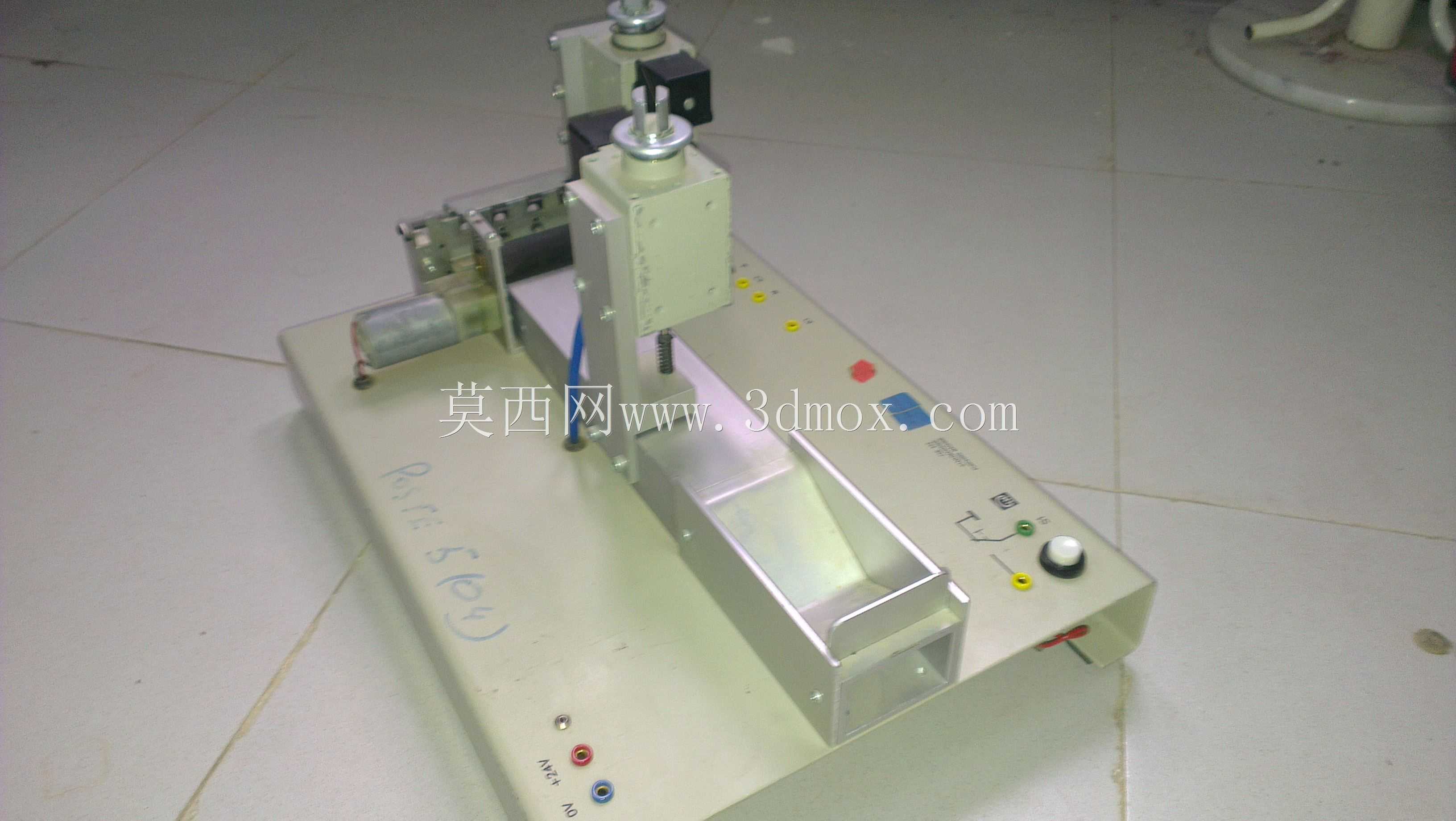

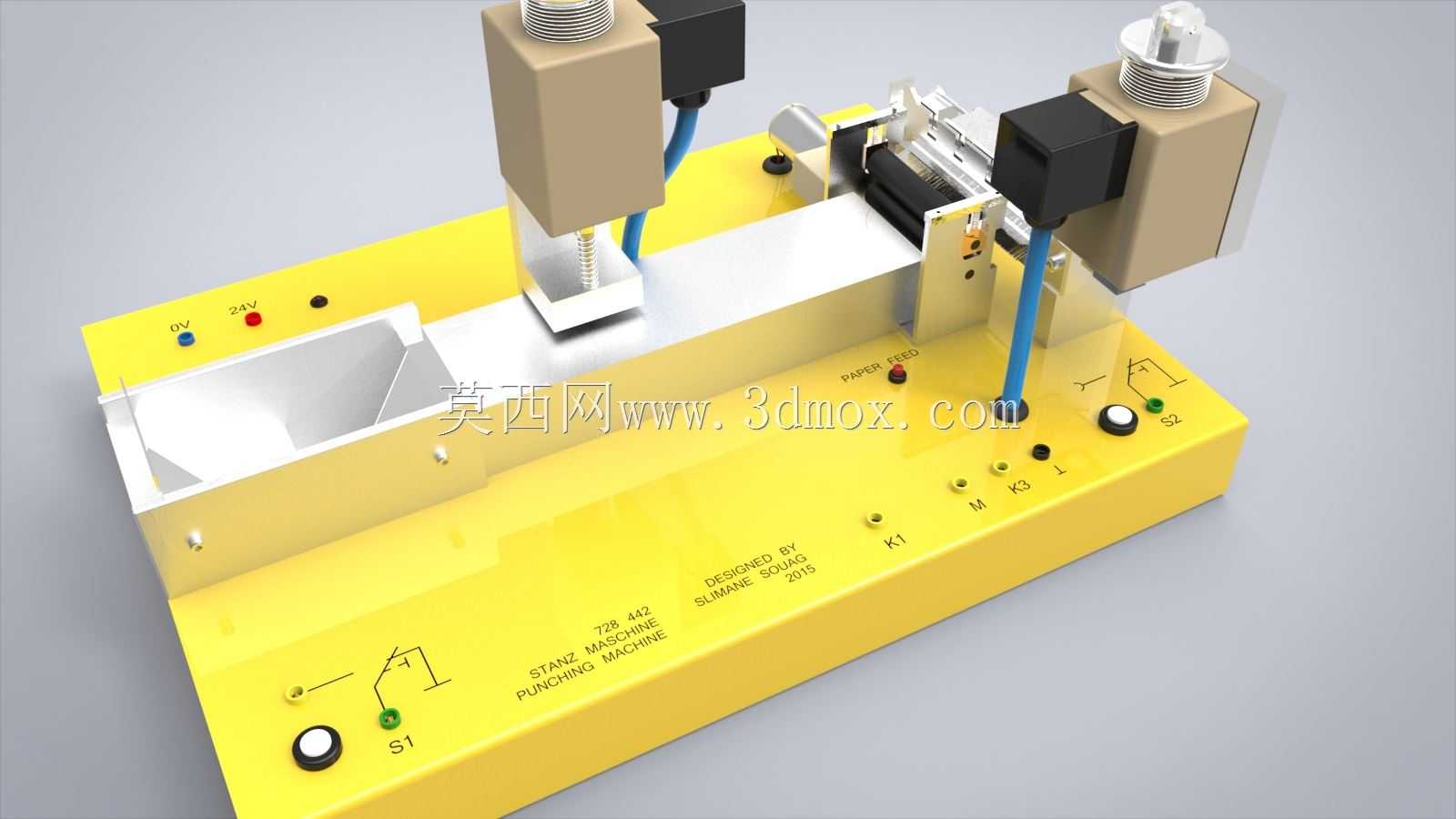

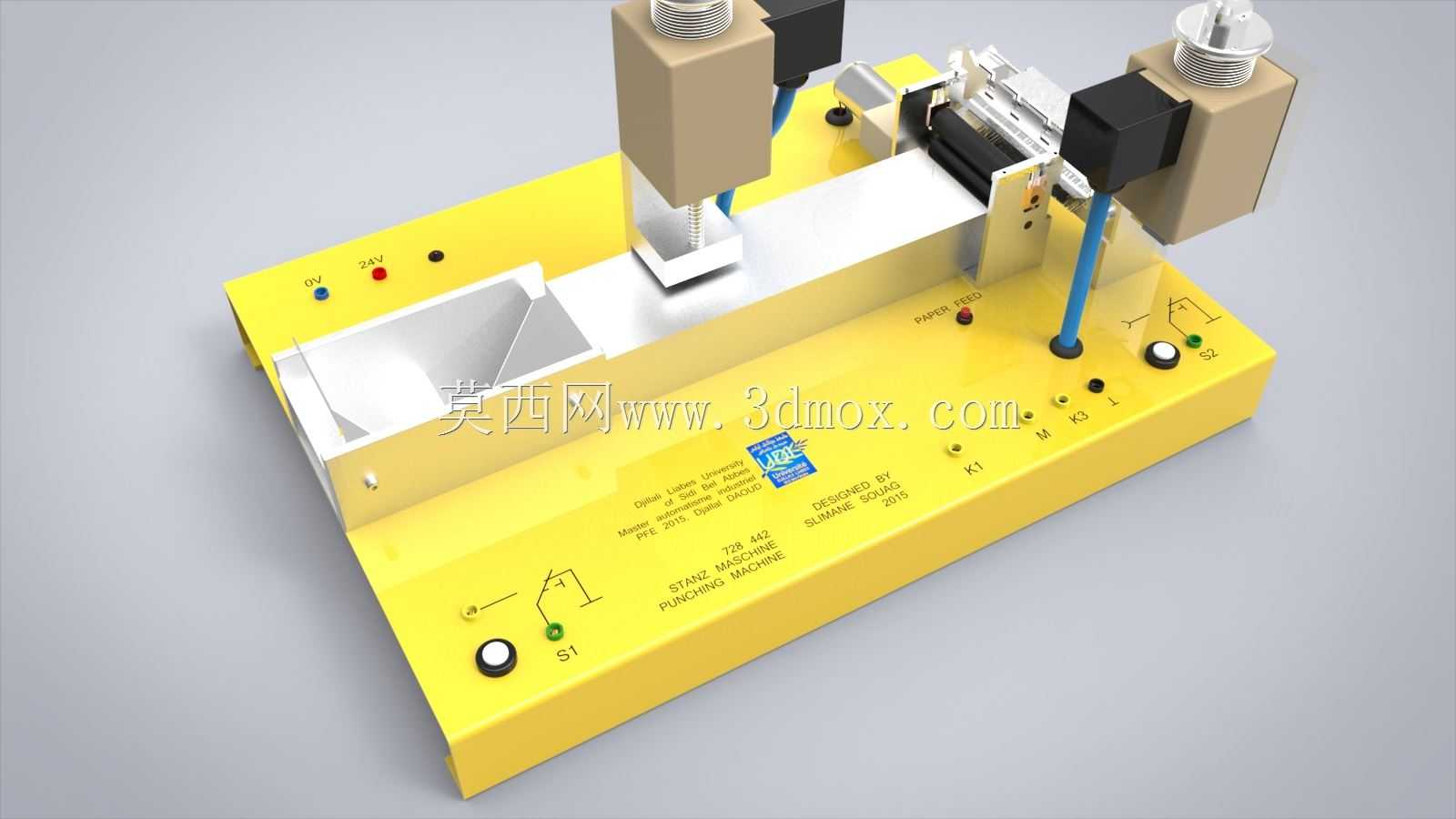

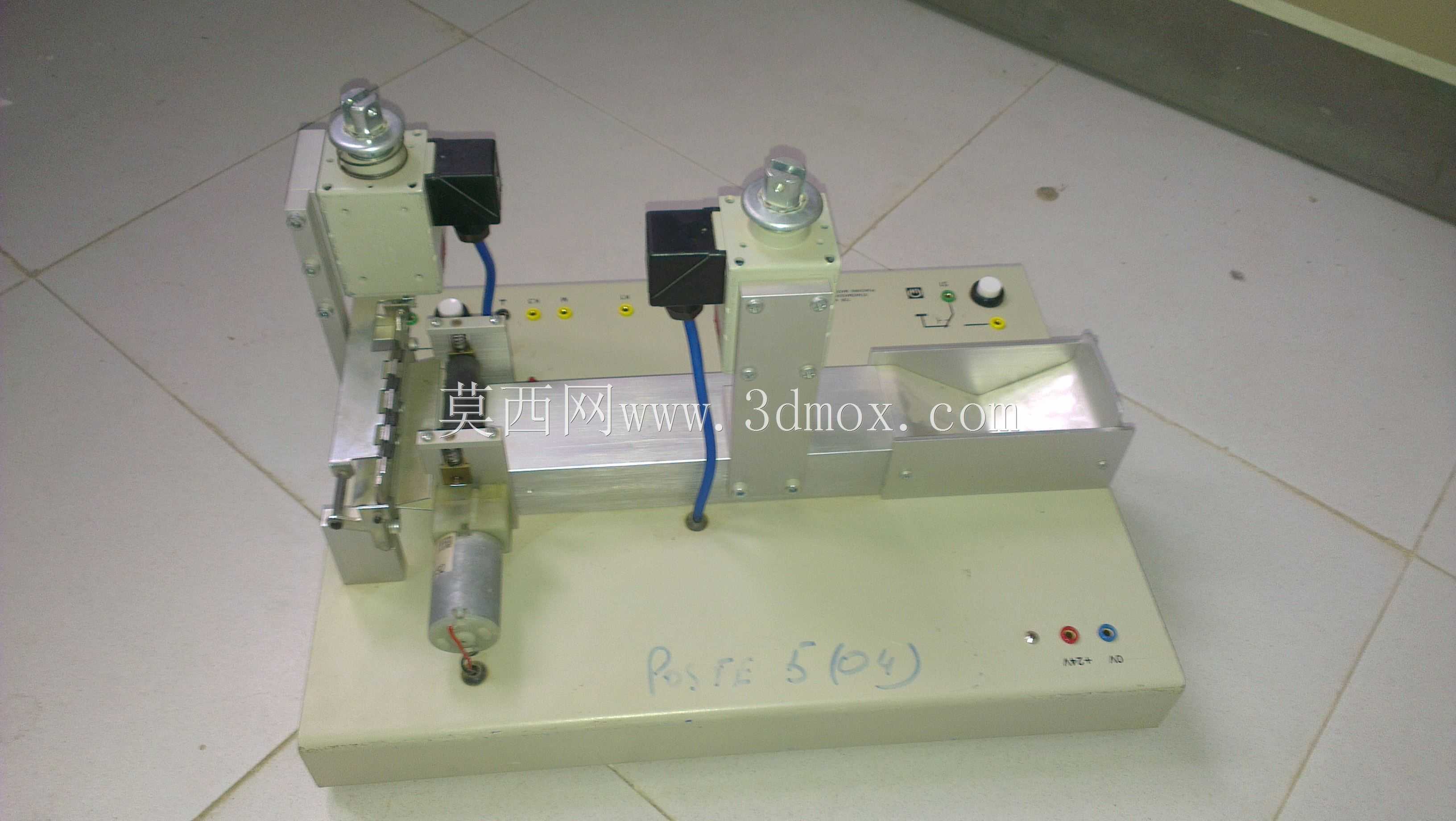

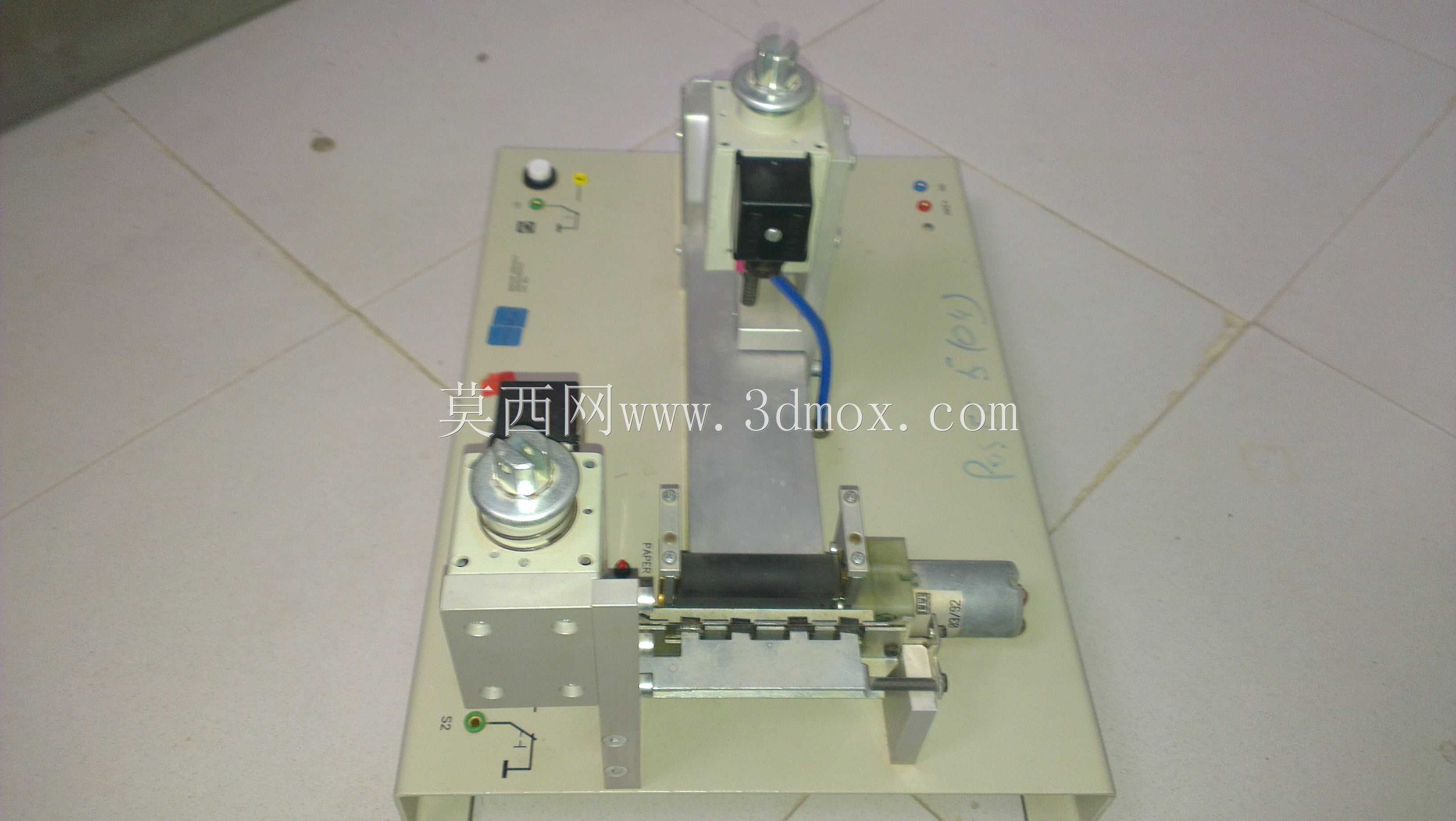

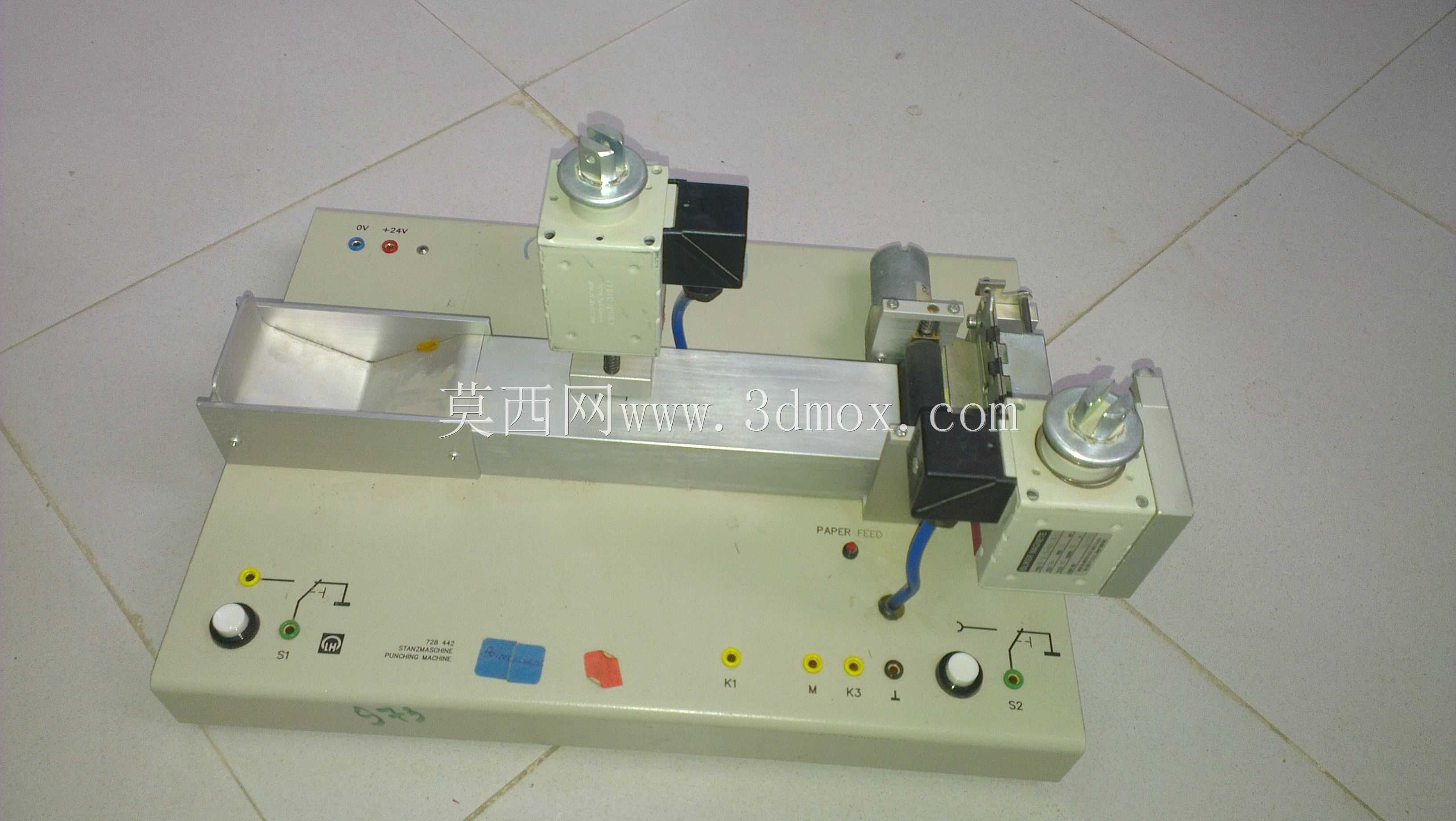

　　结构布局上，设备采用一体化的板式安装基座，所有功能组件都直接固定在12mm厚的阳极氧化铝基板上，基板底部设置四个可调橡胶减震脚，不需要额外做地基固定，直接放置在标准实验台面上就能稳定作业，整体设备的外形尺寸控制在320mm240mm280mm以内，占用的台面空间不到一张A3纸的大小，不会过多占用实验室紧张的台面资源。气路组件全部布置在基板的后侧区域，冲切工位的前侧预留了120mm的操作空间，操作人员放置、取放样件的时候不会和运动部件产生干涉，冲头位置设置了透明的亚克力防护挡板，既不观察冲切状态，也能避免冲切过程中产生的细小碎屑飞溅伤人。基板上集成了气源处理三联件，能够对输入的压缩空气做过滤、调压、油雾处理，延长气动执行元件的使用寿命，操作按钮和状态指示灯都布置在基板前侧的斜面上，操作人员站在设备正前方就能清晰看到设备状态，不需要侧身操作。

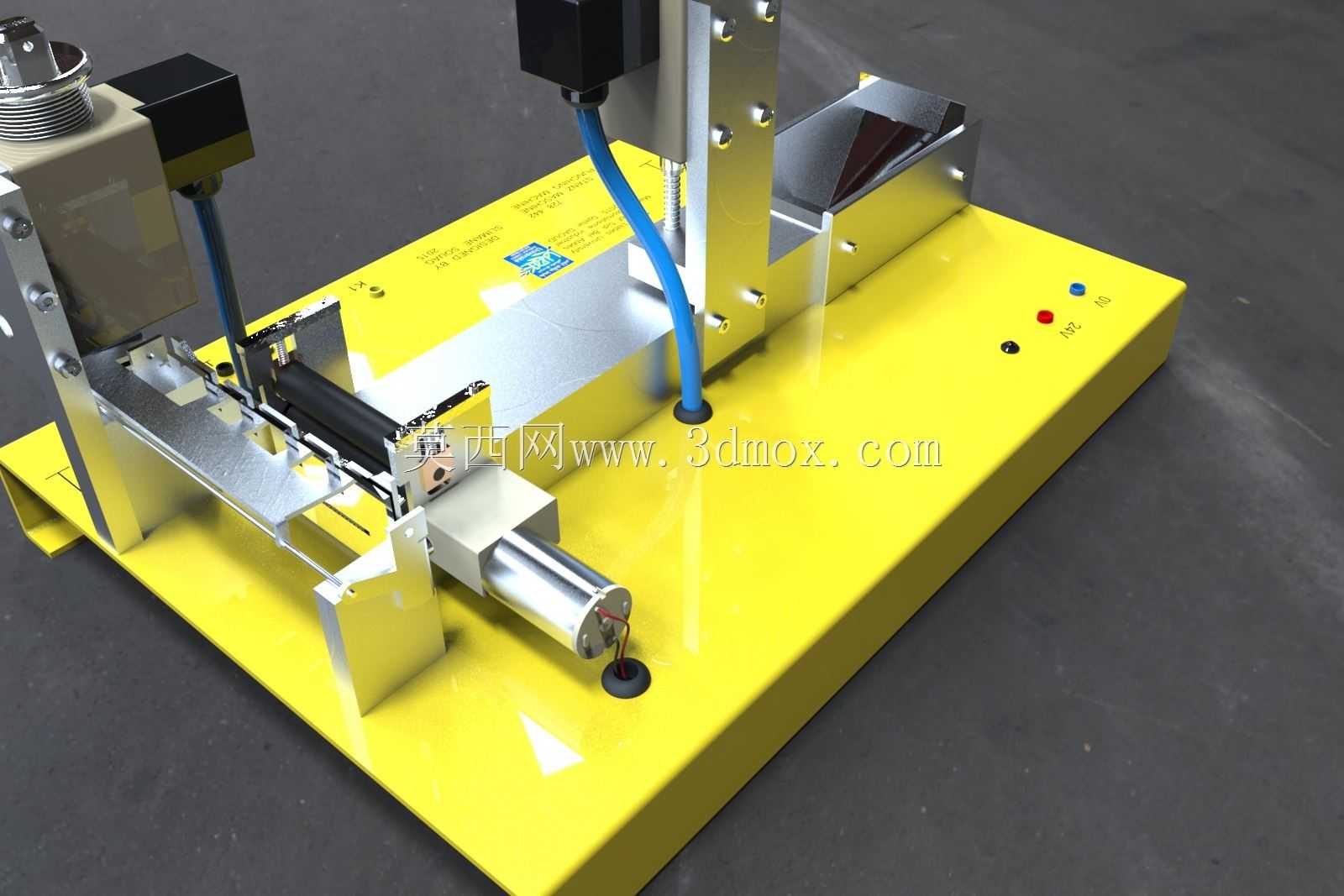

　　在设计细节上，冲头的安装结构做了快换设计，不需要额外的专用工具，松开锁紧旋钮就能更换不同规格的冲头，适配圆孔、长槽孔、异形孔等不同的样件冲切需求，工位的定位挡块采用千分尺旋钮做微调，调节精度能到0.02mm，能够满足高精度样件的制备要求。设备的落料位置设置了倾斜的导料槽，冲切完成的样件会顺着导料槽滑到设备前侧的收料盒里，不需要操作人员手动到冲头下方取件，进一步降低操作风险。考虑到实验室的使用场景，设备的所有外露结构件都做了圆角处理，没有尖锐的棱角，避免操作人员取放样件的时候被划伤，气路管线全部采用内嵌式布置，沿着基板上的走线槽固定，不会出现管线外露杂乱的问题，也避免长期使用过程中管线被剐蹭破损。

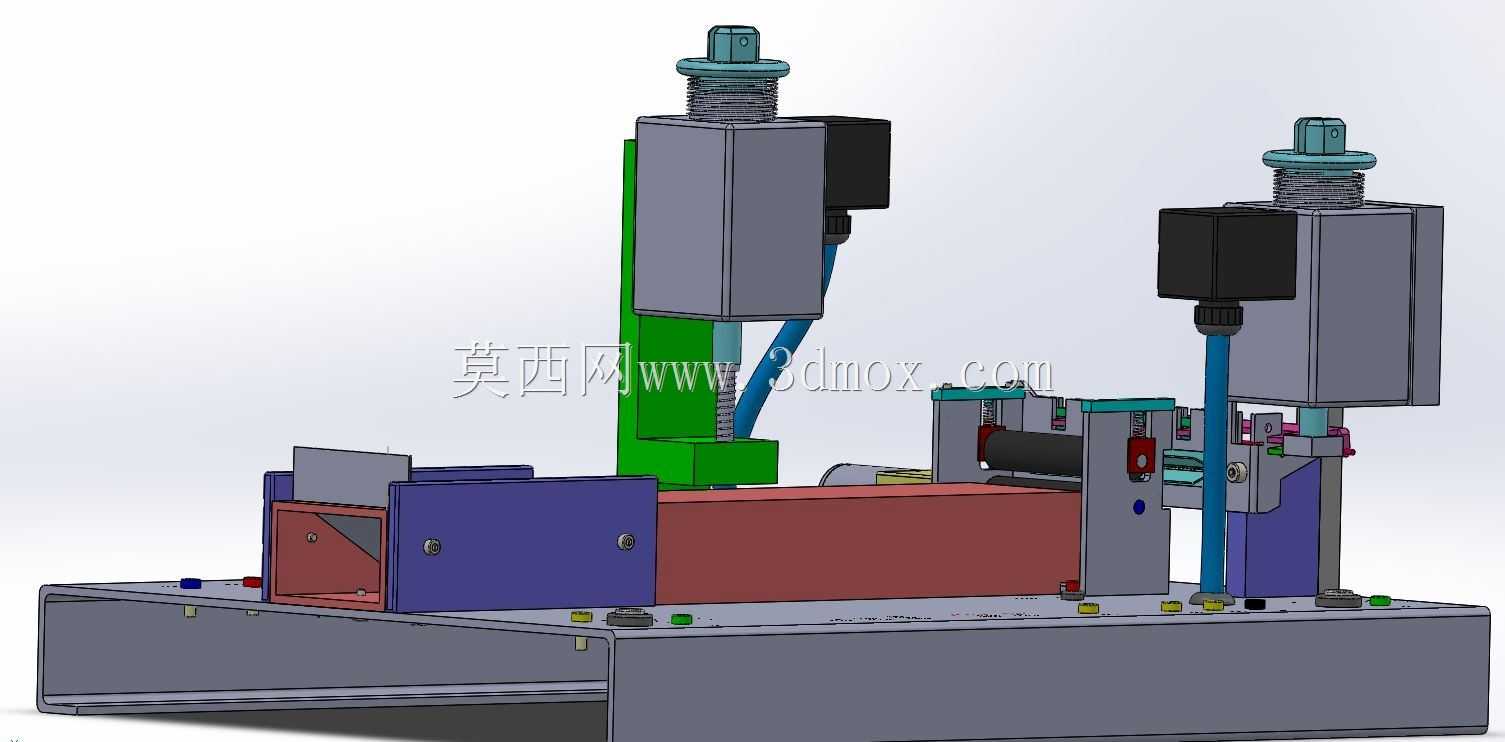

　　从实际使用的适配性来看，这款设备除了材料实验室的样件制备场景，也能适配小型电子加工厂里的薄铜片、绝缘片冲切作业，或是文创工作室里的薄皮革、硬卡纸冲孔作业，整体结构的刚性储备足够应对小吨位的冲切需求，没有冗余的结构设计，制造成本相比商用的小型自动冲床低60%以上，维护难度也更低，普通的机械维修人员对照装配图纸就能完成所有故障的排查和维修。在建模过程中，所有的配合公差都按照实际机加工的精度要求做了预留，直线导轨和安装基座的配合采用H7/h6的间隙配合，冲头和导套的配合采用H6/g5的小间隙配合，既保证运动的顺畅性，也能控制冲切的位置精度，所有的标准件都采用市面通用的规格，不需要定制特殊配件，后期更换易损件的采购成本很低。
