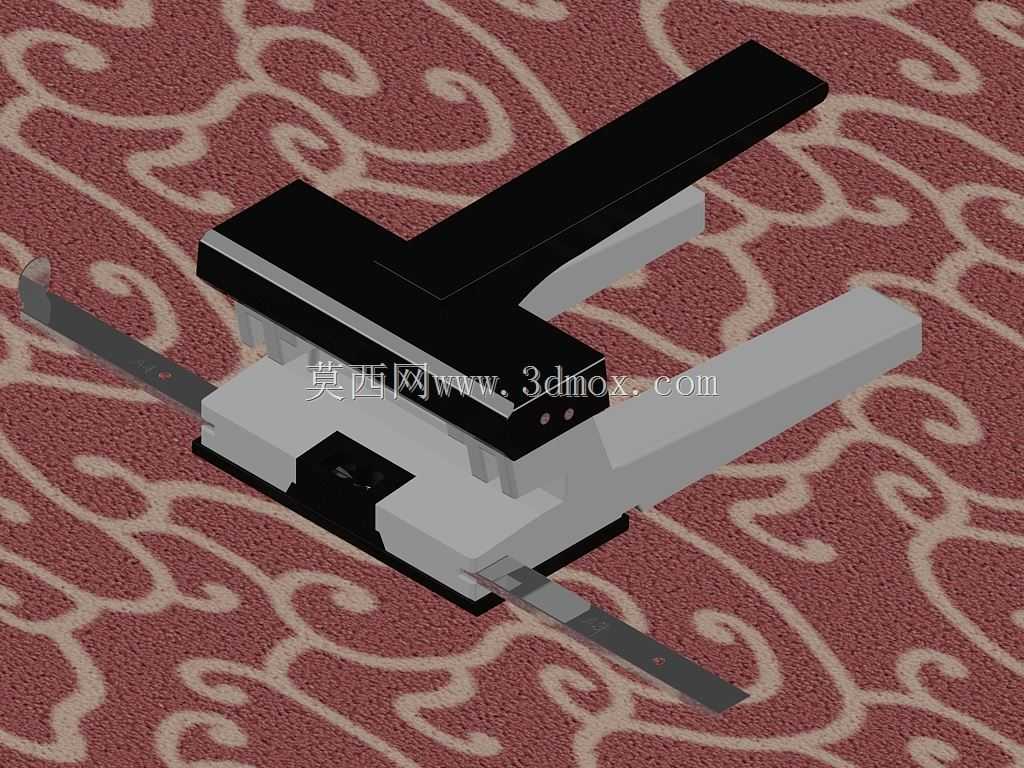

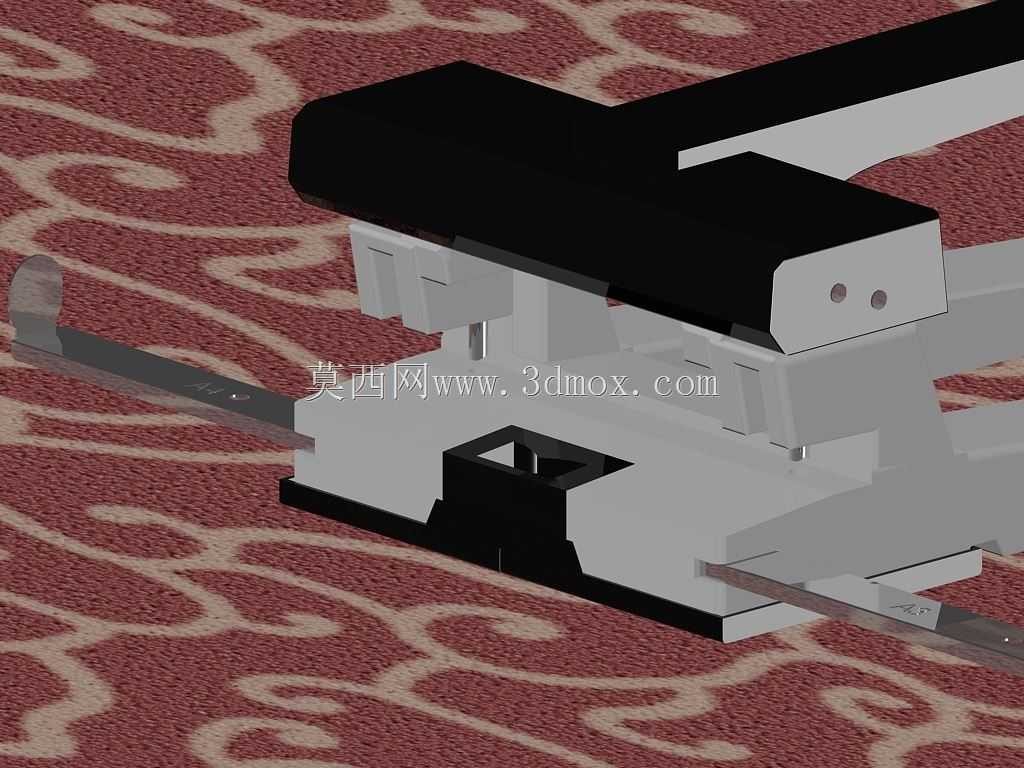

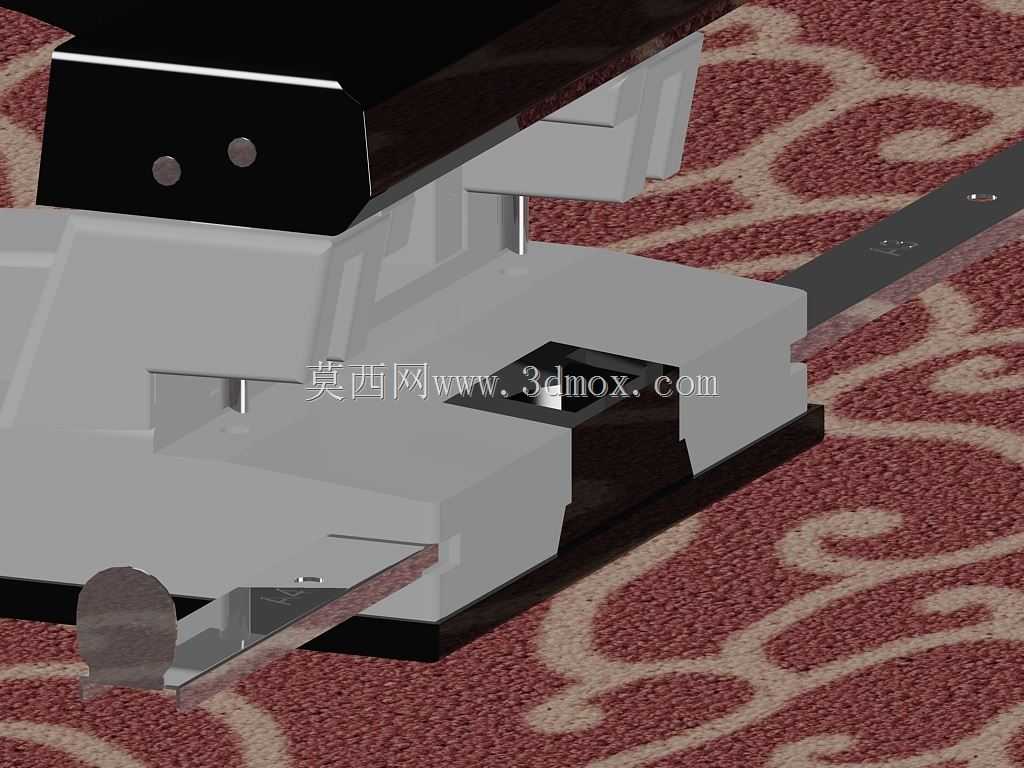

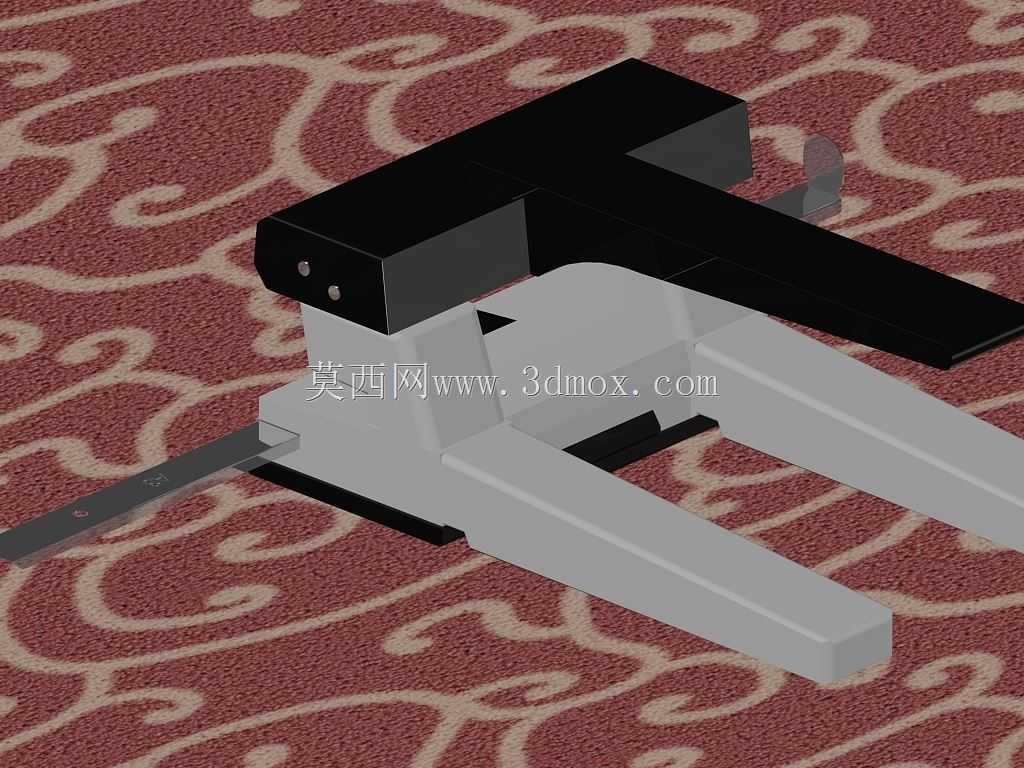

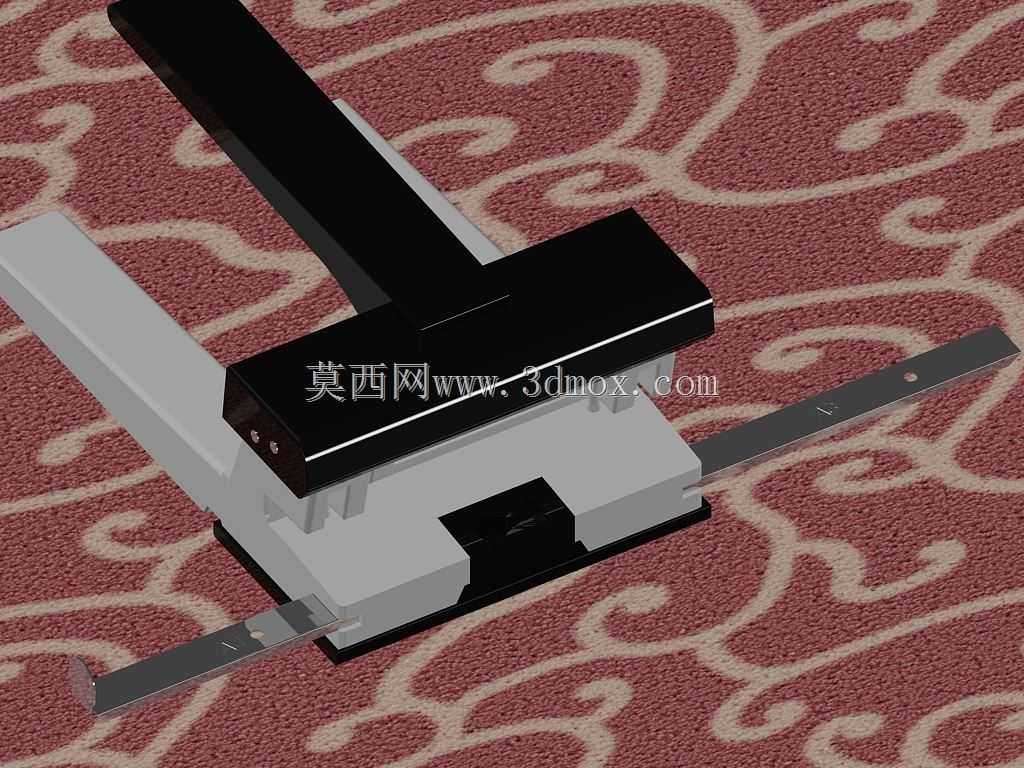

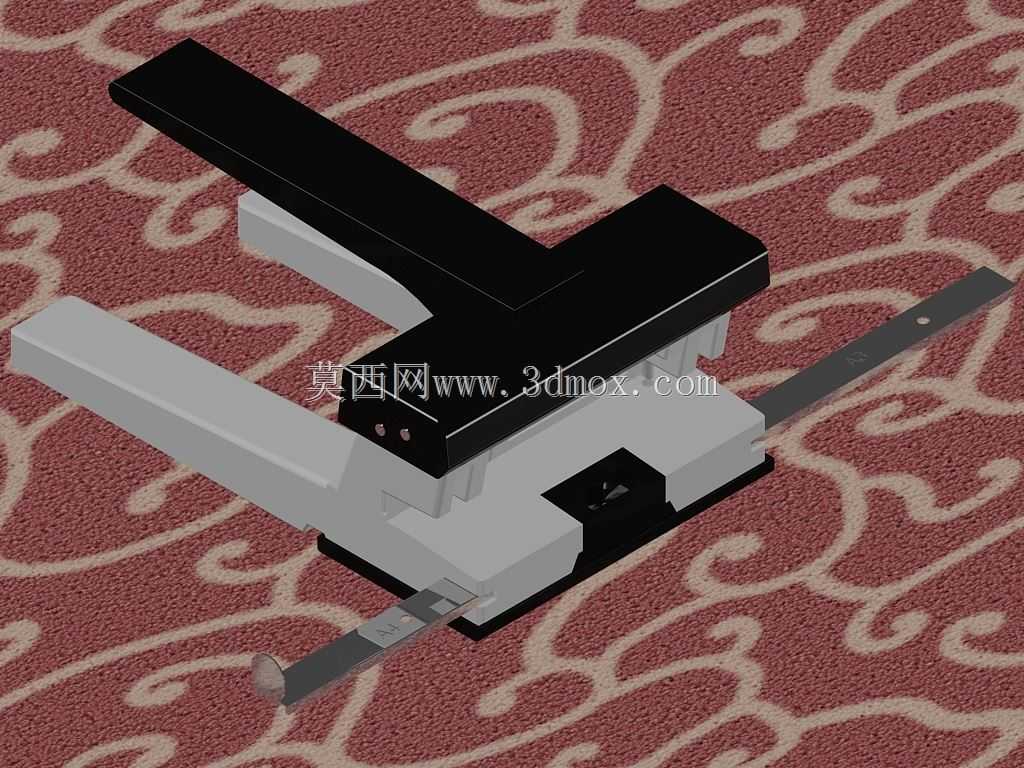

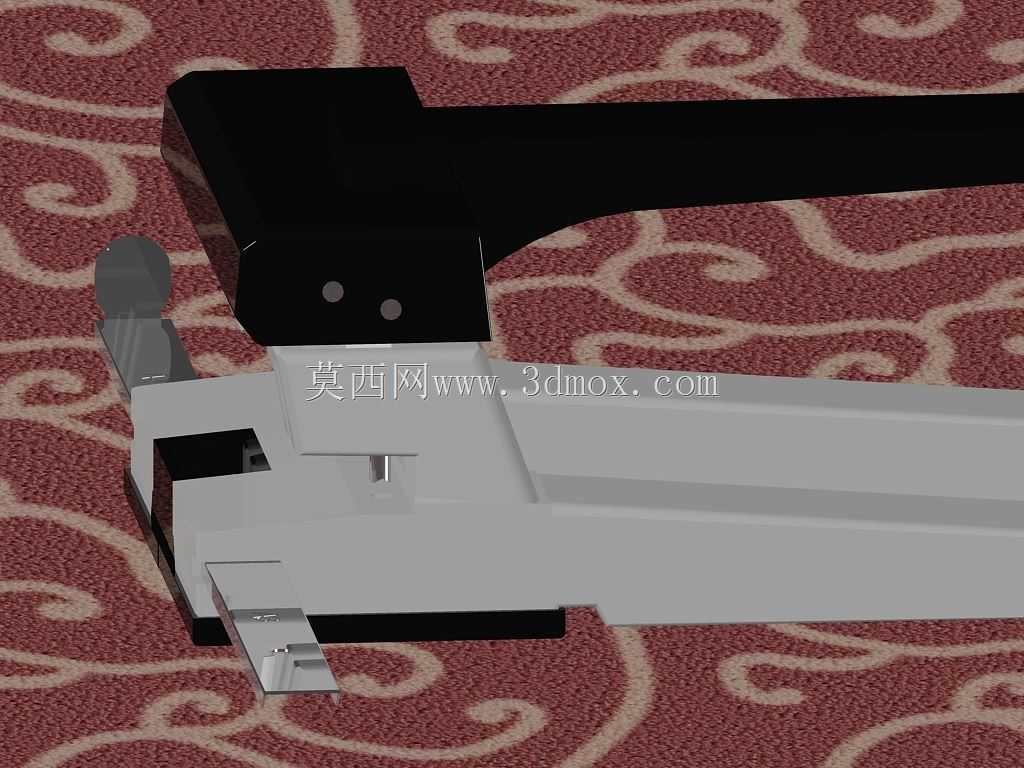

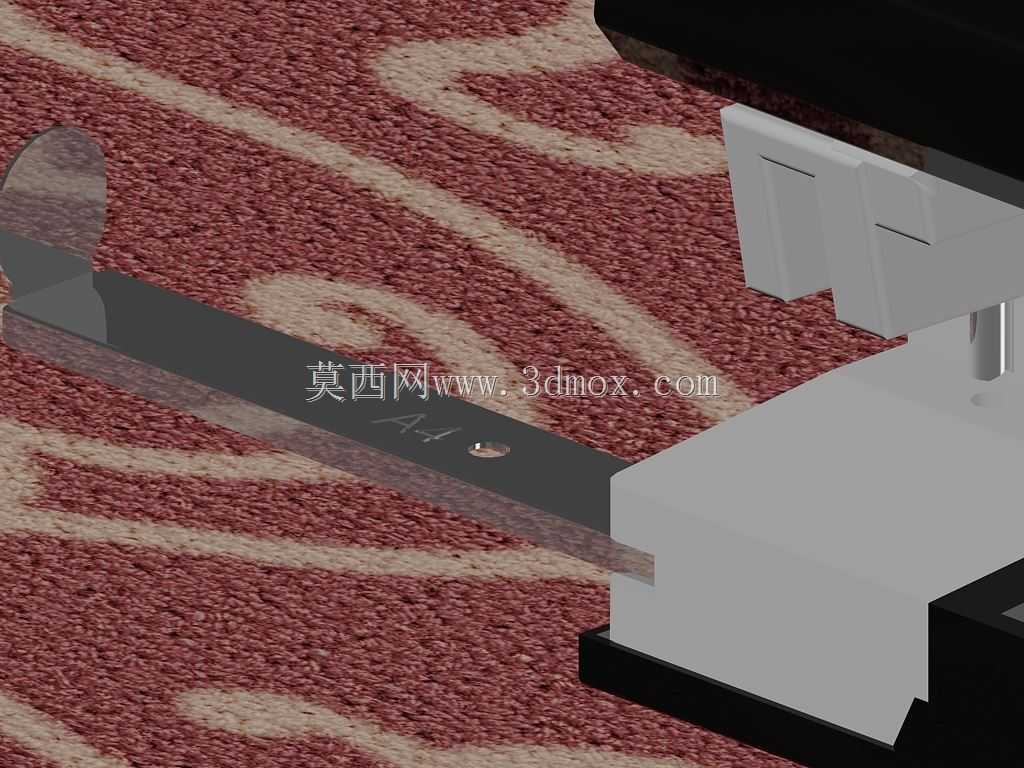

桌面级手动整体冲床结构三维设计

　　这款手动整体冲床的三维结构设计，核心面向小批量五金件加工、实验室样件试制、教学实训场景下的轻载冲压作业需求，区别于大型工业压力机的重载配置，整体结构做了紧凑化适配，可直接放置于标准工作台面使用，无需额外做地基浇筑固定，适配工位灵活度更高。从实际作业逻辑出发，该冲床的冲压执行端采用整体式滑块导向结构，导向面做了加长设计，相比普通简易打孔设备的短导向结构，冲压过程中滑块的径向窜动量可控制在0.02mm以内，能够满足薄铜片、薄铝片、0.5mm以下冷轧钢板的冲孔、压印、浅拉伸作业需求，不会出现冲头偏斜导致的孔位毛刺过大、成型面错位问题。设备的动力输入采用杠杆式手动压杆结构，压杆的力臂比例经过反复校核，操作人员施加15kg左右的手部按压力，

　　即可在冲头端输出最大1.2吨的冲压压力，覆盖绝大多数小型五金件的冲裁力需求，同时压杆的回位采用内置式圆柱复位弹簧，弹簧预紧力经过匹配调试，冲压完成后压杆可自动回位到初始位置，无需操作人员手动提拉，减少重复作业的动作冗余。在结构布局上，该冲床的工作台面采用平齐式设计，台面上预留了标准T型槽安装位，可快速适配不同规格的简易冲压模具，模具安装的定位基准面与滑块运动方向的垂直度做了严格公差约束，安装模具时无需反复打表找正，仅靠定位面贴合即可保证模具的装配精度。设备的整体机架采用一体式铸铁结构设计，相比拼接式焊接机架，整体铸造的机架在承受冲压反作用力时的形变量更小，长时间反复冲压作业不会出现焊缝开裂、机架变形的问题，

　　机架底部预留了四个螺栓安装孔，若作业场景需要更高的稳定性，可通过螺栓将设备固定在木质或钢制工作台面上，进一步抵消冲压过程中的振动。从安装边界尺寸来看，该冲床的整体占地面积控制在300mm*200mm以内，闭合高度最大可支持120mm的模具安装，滑块行程为40mm，能够适配绝大多数小型冲压模具的行程需求，工作台喉深设计为150mm，可支持宽度不超过300mm的条料送进作业，满足小型接插件、五金垫片、线路板冲孔等常见小件的加工尺寸范围。设计过程中针对操作安全做了结构考量，冲头作业区域的两侧预留了防护挡板安装位，可加装透明亚克力防护板，避免冲压过程中废料崩溅伤到操作人员，压杆的操作位置设置在设备侧前方，

　　操作人员的手部自然放置即可完成按压动作，无需将手部伸入冲压区域范围内，从结构布局上降低操作安全风险。设备的所有运动配合面均设计了润滑油注油孔，日常维护时仅需定期向注油孔加注少量润滑脂，即可保证导向结构长期运行无卡滞，无需复杂的拆解维护，适配小型加工场景下低维护成本的使用需求。相比电动小型冲床，这款手动结构的冲床无需接入电源，可在无供电的野外作业、实训教学场景下使用，同时不存在电气元件故障的问题，设备的整体使用寿命更长，故障率更低，对于小批量、多批次的零散冲压作业场景，具备更高的使用性价比。
