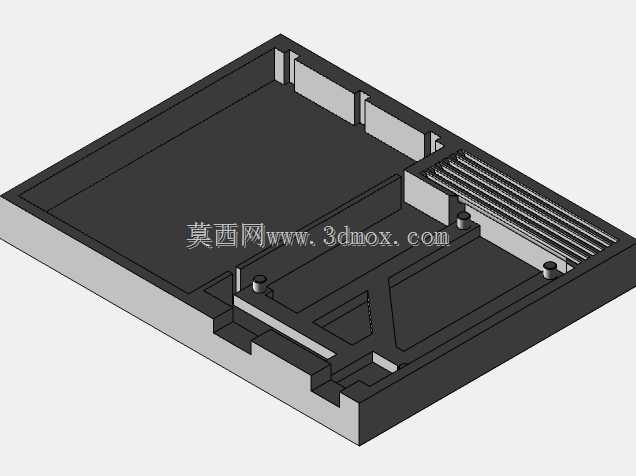

Arduino Uno开发板配套试验承载箱结构

　　在嵌入式开发、电子电路原型验证的日常作业场景中，开发板与配套试验板的规整放置、接线防护一直是影响调试效率的细节痛点，零散摆放的板件容易出现引脚磕碰、接线拉扯脱落、桌面杂物短路等问题，这款适配Arduino Uno与标准试验板的承载箱体，正是针对这类桌面级开发调试场景做的结构适配设计。从实际使用的角度出发，箱体的内腔做了分区式的限位结构，一侧预留出Arduino Uno板的精准卡位，卡位边缘做了微小的凸台限位，刚好卡住开发板的PCB边缘，不会出现板件滑动偏移的情况，同时在开发板的USB接口、电源接口对应的侧壁位置，预留了足够的走线缺口，不需要将板件从箱内取出就可以完成供电、程序下载的接线操作，避免反复取放板件造成的元件损伤。

　　另一侧的区域对应标准面包板也就是试验板的安装位，底部做了浅槽结构，试验板嵌入后上表面与开发板的上表面基本保持齐平，方便杜邦线在两块板之间做短距离接线，减少接线杂乱带来的信号干扰，也能避免线材过度弯折造成的芯线断裂。在箱体靠近试验板的一侧，设计了多道平行的散热格栅结构，格栅的间隙控制在2mm左右，既可以保证开发板长时间运行时的空气流通，带走稳压芯片、主控芯片工作产生的热量，又能避免细小的金属杂物从缝隙掉入箱内造成板件短路。箱体的边角位置做了统一的安装柱结构，这些柱体的内孔预留了标准的M3螺纹底孔尺寸，如果后续需要给箱体加装上盖，或者将箱体固定在大型测试台架上，可以直接通过这些柱体完成螺丝固定，不需要额外在箱体上钻孔攻丝，

　　减少二次加工的工作量。从安装边界的尺寸设计来看，箱体的整体外轮廓尺寸控制在常规桌面开发工位的占用范围内，不会过度占用桌面的操作空间，内腔的深度刚好覆盖开发板上插装的排针高度，盖上配套的平盖之后，不会挤压到已经插好的杜邦线引脚，方便临时收纳未完成的调试项目，下次使用时不需要重新接线。在结构细节的处理上，箱体的所有内侧棱边都做了微小的倒角处理，取放板件的时候不会刮伤PCB板的阻焊层，也不会划伤操作人员的手指；卡位凸台的高度控制在3mm，既能提供足够的限位阻力，又不会遮挡开发板上的丝印标识，方便调试时查看板上的引脚定义。考虑到日常使用中可能出现的桌面液体泼溅情况，箱体的底部做了1mm高度的围边凸起，

　　少量液体泼溅到桌面时不会直接渗入箱体内部接触板件，给突发情况留出足够的处置时间。这类承载结构不需要复杂的装配工序，一体成型的结构可以直接通过3D打印或者注塑工艺完成加工，对于个人开发者来说，打印完成后不需要做额外的后处理就可以直接投入使用，对于小型开发团队来说，统一使用这类承载箱可以规整工位的测试环境，减少因为板件放置混乱造成的元件丢失、接线错误等问题，提升原型开发阶段的调试效率。在实际的电路测试场景中，这类箱体还可以起到基础的绝缘防护作用，箱体本身的绝缘材质可以避免开发板底部的焊点直接接触金属桌面造成的短路问题，尤其是在搭建多块板件联动的测试系统时，每个功能模块的板件都可以用对应的箱体做承载，再通过侧边的固定结构将多个箱体拼接组合，形成模块化的测试平台，方便根据不同的项目需求快速调整测试系统的布局。
