U4TOOL EMMC直接编程模块工装基座

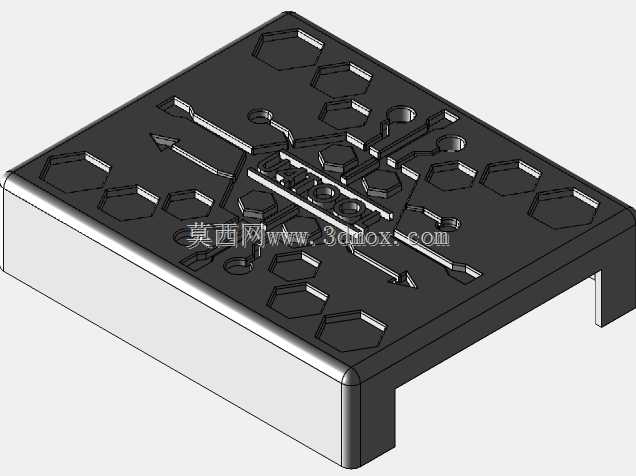

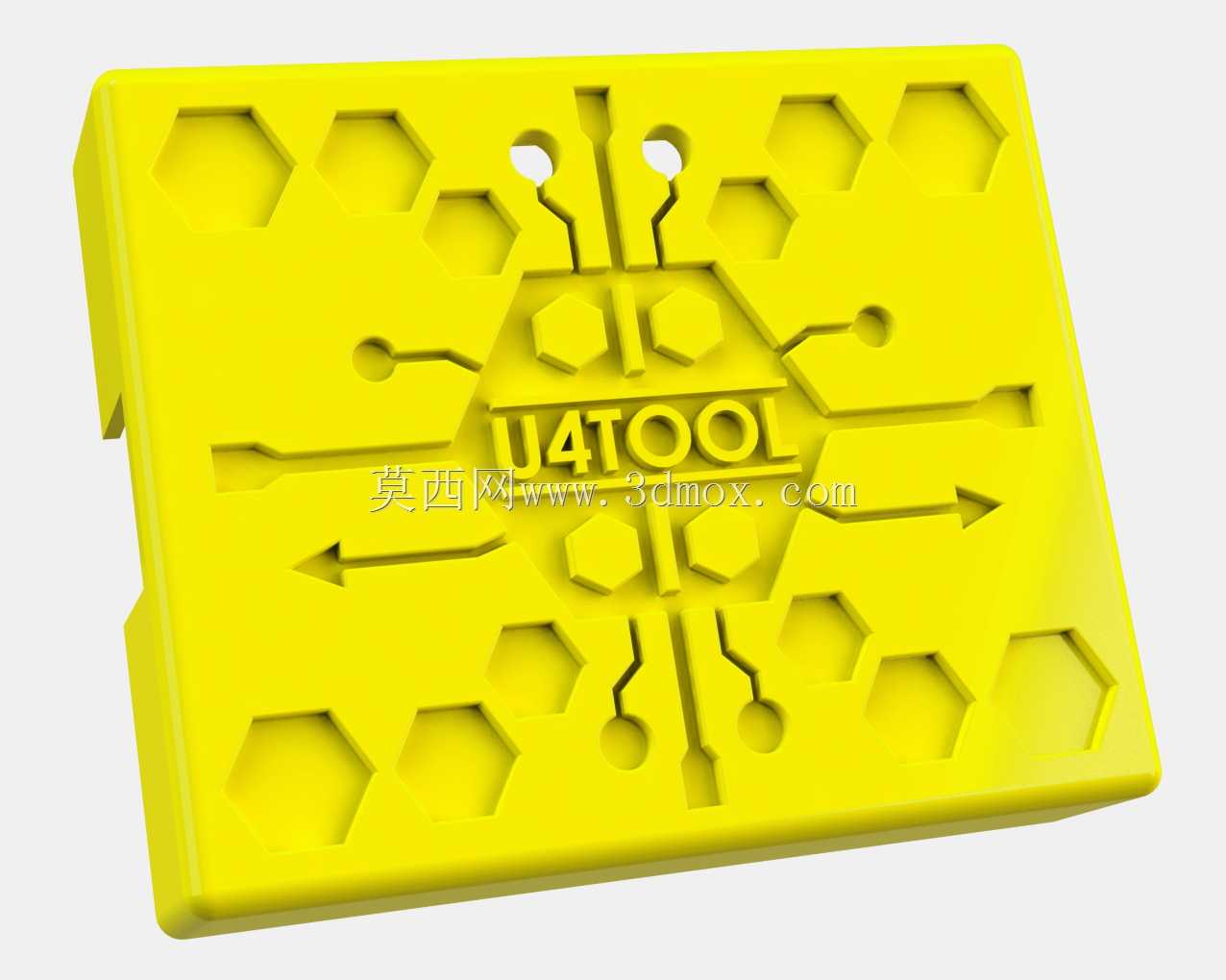

　　在手机主板维修、嵌入式硬件调试、消费电子芯片烧录的一线作业场景中，针对EMMC芯片的直接编程操作长期存在工装定位不准、触点对位偏移、操作时模块滑移的痛点，这款U4TOOL EMMC直接编程模块的基座结构，正是围绕这类实操痛点完成的结构设计。从实际作业的使用逻辑出发，该基座首先需要承载编程模块的核心电路与触点组件，因此在结构布局上，将核心的U4TOOL标识区域作为模块对位的基准中心，周围分布的六边形凹槽并非装饰性结构，而是对应编程模块上的定位凸点与散热预留空间，当编程模块压合到基座上时，六边形结构可以形成多方向的限位，避免水平方向的窜动，保证探针与芯片触点的精准对位。基座表面延伸出的类电路走线造型的凹凸结构，

　　一方面是作为手指按压时的防滑纹理，在操作人员进行压合作业、取放芯片的过程中，增大手指与基座表面的摩擦力，即使手上沾有少量焊油、洗板水残留，也能稳定持握不会打滑；另一方面这些凹凸结构形成的加强筋，可以在不增加基座整体壁厚的前提下，提升基座的结构刚性，长期反复压合使用不会出现中部凹陷、边缘翘曲的变形问题。基座两侧预留的两个圆形通孔，是用于安装固定压杆的铰接位，配合外置的快速压合夹具，可以实现编程模块与待烧录芯片的恒定压力压合，避免人工按压力度不均导致的探针接触不良、芯片引脚压损问题。从安装边界来看，该基座的整体外形适配常规维修工作台的通用夹具槽位，底部做了0.8mm的加厚边框，放置在工作台面时不会因为局部受力不均出现倾斜，边缘做了R1.

　　2的圆角处理，避免作业过程中尖锐边角刮伤操作人员的手部、或是刮擦主板上的贴片元件。在功能设计上，基座表面的箭头标识清晰对应芯片的放置方向，操作人员无需反复核对点位，按照箭头指示放置EMMC芯片即可完成对位，大幅降低新手操作的对位失误率；周围分布的六边形凹槽同时可以作为临时的小元件放置位，拆下来的芯片周边的电阻、电容可以临时放置在凹槽内，避免维修过程中细小元件滚落丢失。从结构设计的思路来看，整个基座没有多余的冗余结构，所有的表面造型都服务于实际作业需求：中心区域的平整面保证芯片放置的平面度，周围的凹凸结构兼顾防滑、加强、定位的多重作用，两侧的安装孔位兼容市面上主流的编程器压架规格，不需要额外定制转接配件就可以直接投入使用。

　　针对电子维修场景中常见的焊渣掉落、洗板水溅落的使用环境，基座的结构做了无死角的平面过渡，没有狭窄的藏污缝隙，日常使用后用毛刷简单清扫就可以清理掉表面的焊渣残留，用洗板水擦拭也不会出现结构腐蚀、表面掉漆的问题。在实际使用过程中，该基座可以适配不同容量规格的EMMC芯片编程作业，不管是手机主板拆下来的存储芯片，还是工控板上的嵌入式存储芯片，只要对应触点间距符合通用编程模块的规格，都可以通过该基座完成稳定的压合固定，不需要针对不同型号的芯片更换定制基座，大幅减少维修工位上的工装配件数量，降低工装管理的成本。和市面上常见的平板式编程基座相比，这款带集成定位与防滑结构的基座，在连续批量烧录作业中的效率提升非常明显，操作人员不需要反复调整芯片位置，也不需要额外手扶固定模块，单次芯片放置对位的时间可以缩短60%以上，同时因为对位精度更高，探针接触不良导致的烧录失败率可以降低到1%以下，有效减少因为接触问题反复烧录对芯片造成的损伤。
