便携式翻盖超声诊断设备结构设计

　　这款便携超声诊断设备的结构设计，核心围绕床旁快速检测、基层出诊、急诊移动筛查这类场景展开，区别于固定式大型超声设备的落地安装要求，整机采用翻盖式笔记本形态，所有操作控件、显示单元、核心处理模块全部集成在单台可提携的壳体内，无需额外搭配主机台车即可完成全部检测操作，单人即可单手提携转运，适配社区卫生服务中心上门随访、急救车随车检测、乡镇卫生院流动义诊这类缺乏固定检测工位的使用场景。

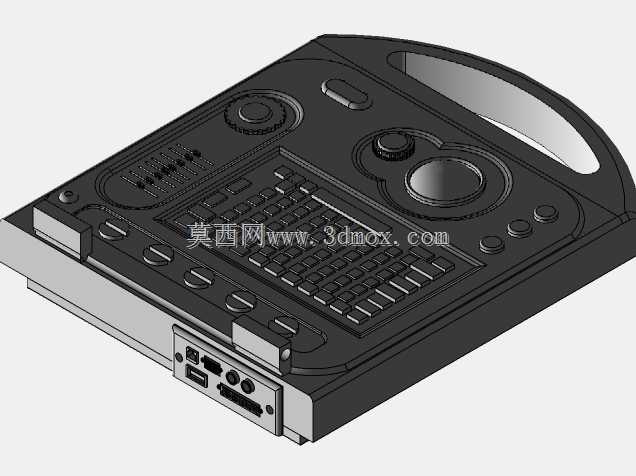

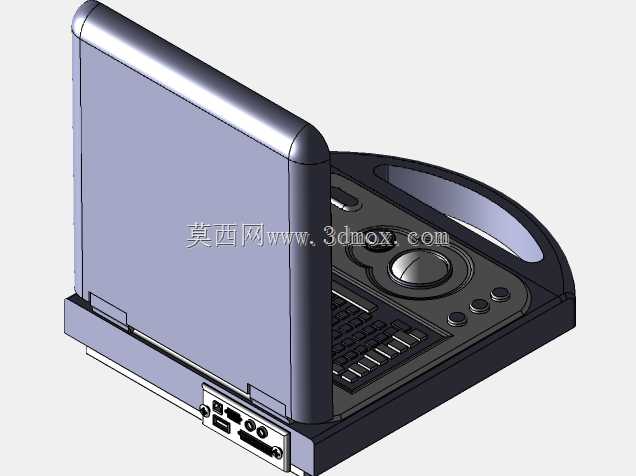

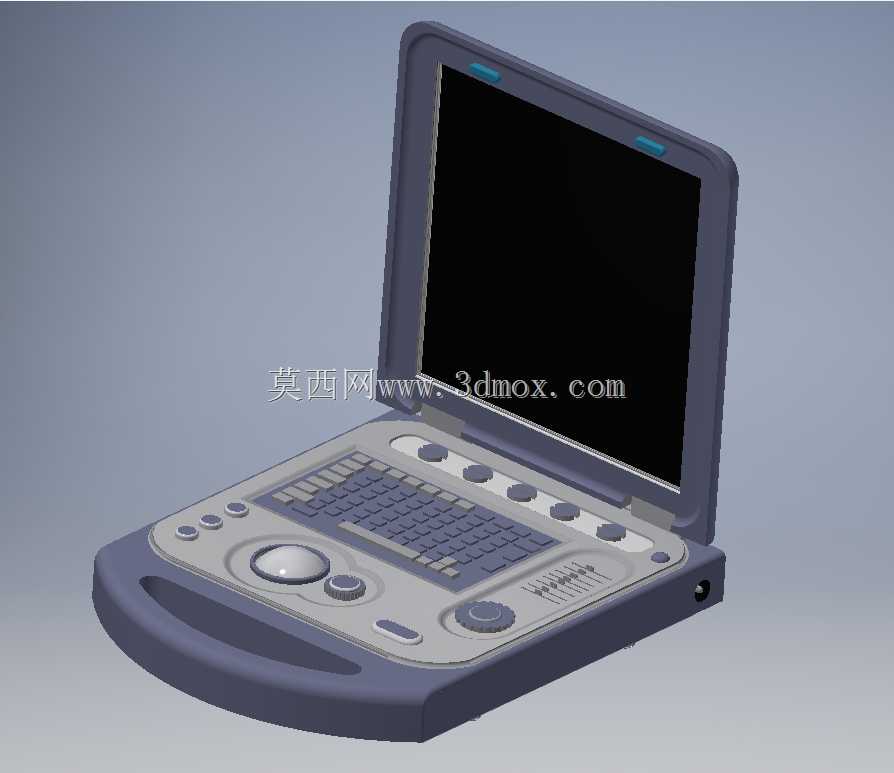

　　从功能布局来看，上翻盖部分集成整块显示屏幕，屏幕边框做了加厚防撞处理，开合转轴采用阻尼可调结构，可在0到135度区间内任意角度悬停，适配不同身高操作人员坐姿、站姿下的观看视角需求，避免屏幕晃动影响诊断图像判读。下半部分主机壳体前端集成了内凹式提携把手，把手边缘做了大圆弧过渡，握持时不会硌手，壳体正面的操作区按照操作频率做了分区排布：最靠近操作人员的位置设置轨迹球与确认按键，对应检测过程中频繁的图像冻结、测量、光标移动操作；轨迹球周边排布常用功能快捷键，包括模式切换、增益调节、深度调节按键，按键采用凸起式硅胶材质，戴医用检查手套操作时也能准确触发，不会出现误触；操作区中部集成紧凑型键盘，用于录入患者信息、标注检测结果；键盘两侧排布辅助调节旋钮，对应图像参数的精细微调，旋钮表面做了滚花纹理，旋转时带有清晰的档位反馈，便于盲操作。

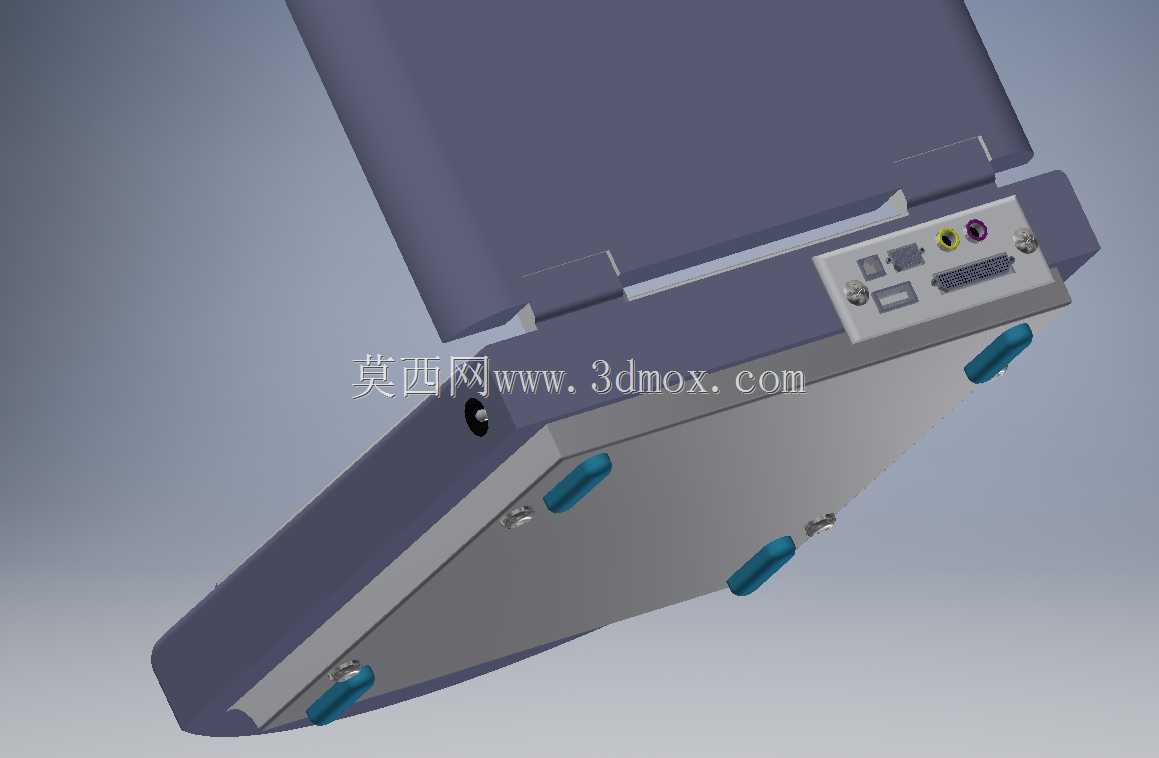

　　壳体侧面预留探头插接接口，接口处做了内凹防护结构，转运过程中探头插头不会受到外力磕碰，接口周边设置密封胶条，日常使用时泼溅的消毒液、生理盐水不会渗入壳体内部损坏电路。整机底部设置四个防滑橡胶脚垫，放置在桌面、急救车台面等不同平面时都能保持稳定，不会因为操作受力出现滑移。

　　设计过程中重点平衡了便携性与操作舒适度的矛盾：如果整机厚度过薄，会压缩内部核心板卡、散热模块、电池模块的安装空间，同时操作区按键排布会过于紧凑，影响操作效率；如果整机尺寸过大，又会失去便携转运的优势。最终确定的壳体尺寸，在保证内部可容纳标准超声处理板卡、续航不低于4小时的锂电池组、被动散热模块的前提下，操作区的按键间距保持在12mm以上，符合医用设备人机操作的尺寸要求，长时间操作不会因为按键过密产生疲劳。

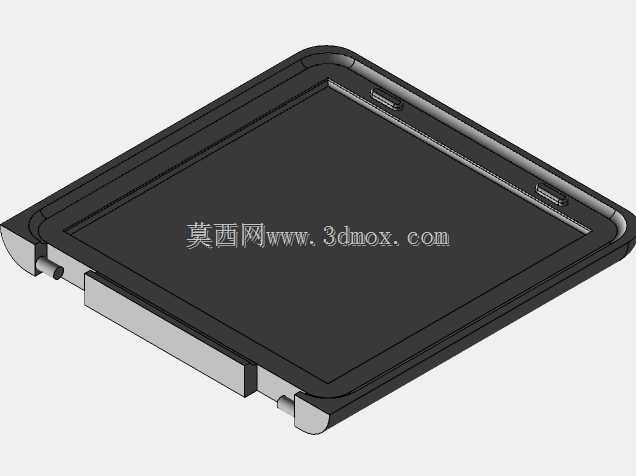

　　结构细节上，上下壳体的合缝处采用错位止口设计，配合卡扣与隐藏式螺丝固定，既保证壳体拼接的平整度，也能减少日常使用中灰尘、液体渗入壳体内部的概率。屏幕上边框预留两个小型指示灯安装位，分别对应电源状态、电池电量提示，操作人员不用低头查看主机状态，抬眼即可获取设备运行信息。主机壳体的边角全部做了R15以上的大圆角处理，一方面是转运过程中磕碰不会造成壳体开裂，另一方面也避免锐角划伤操作人员或者患者，符合医疗设备的安全设计要求。

　　从安装边界来看，整机闭合状态下的厚度控制在100mm以内，提携状态下的外轮廓没有突出的零部件，可直接放入常规的医疗设备转运包，不需要定制专用防护箱。操作状态下，设备所需的台面放置深度不超过350mm，宽度不超过400mm，即使是空间狭小的急救车操作台、病房床头柜都能放置使用，不需要额外预留大尺寸安装空间。内部结构排布上，将发热量大的处理模块设置在壳体远离操作人员的后侧，配合壳体后侧的散热格栅实现被动散热，不需要额外加装散热风扇，避免风扇运行产生的噪音影响诊疗环境，同时也减少了风扇进灰带来的维护需求。电池模块采用快拆结构设计，在长时间外出检测时，可快速更换备用电池，不需要中断检测流程等待充电。探头接口旁设置探头挂放卡扣，检测间隙可将探头临时挂在设备侧面，不需要额外放置在桌面，减少探头滑落损坏的风险。
