农用悬挂式双铧起垄作业机具结构

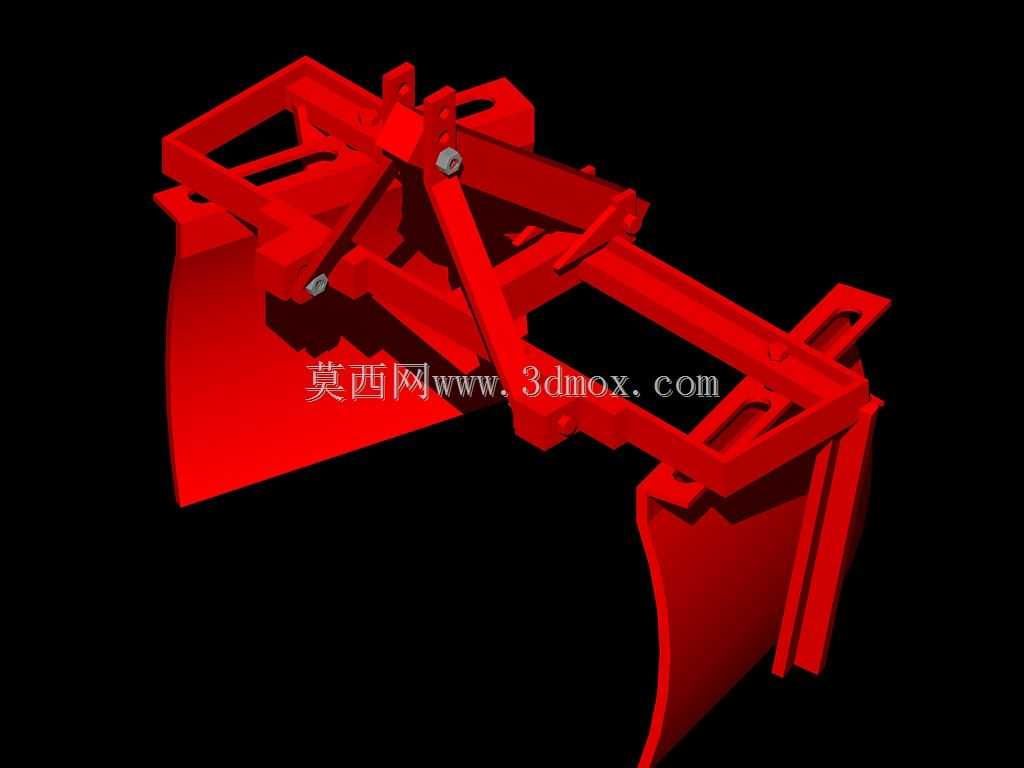

　　这款起垄作业机具主要适配中小型轮式拖拉机后置三点悬挂接口，是旱作农业区垄作种植模式下的核心耕作部件，广泛应用于马铃薯、红薯、烟叶、玉米等需要起垄栽培的作物播前整地环节，可在已翻耕或浅旋的地块上一次完成开沟、起垄、垄形整型作业，替代传统人工起垄或多次耕作的低效模式，单台机具作业效率可达每小时5至8亩，作业后垄体紧实度适中，垄沟排水通畅，能有效避免雨季作物根区积水烂根的问题，同时提升地温、增加活土层厚度，为作物块根膨大创造适宜的土壤环境。从结构设计逻辑来看，整机采用框架式方管焊接主架，所有受力铰接点均配置耐磨衬套与防松螺栓，避免田间作业频繁震动导致的连接松动；主架前端的三个悬挂挂接点严格遵循拖拉机后置悬挂的尺寸标准，

　　上拉杆连接点预留前后调节余量，可根据不同拖拉机的悬挂臂行程调整机具作业倾角，控制入土角度在15至22度区间，保证铧刃入土顺畅不出现拖堆现象。两侧对称布置的起垄铧采用曲面犁体设计，铧面的切线角度经过反复校核，作业时可将切开的土垡沿铧面平稳抬升、翻转，最终推送至两铧中间的垄台位置，不会出现土块向垄沟外散落的问题；铧刃部分采用可拆换的耐磨钢刃口，磨损后只需单独更换刃板，无需整体更换犁铧，大幅降低田间作业的维护成本。主架中部设置的横向加强梁不仅承担整机的结构抗扭作用，还可根据农艺要求的垄距调整两个犁铧的安装间距，适配60厘米至120厘米范围内的常用垄宽需求，调整时只需松开铧柱与主架的U型固定螺栓，滑动至对应刻度位置锁紧即可，

　　无需额外打孔或改装。机具后侧配套的两块整型侧板平行布置在垄台两侧，作业时随机具前进将铧体翻起的松散土壤挤压成型，刮除垄侧多余浮土，保证垄形直顺、垄坡角度一致，整型侧板的高度可通过上下腰型孔调节，适配15厘米至30厘米的不同垄高要求，满足不同作物的根系生长深度需求。安装边界方面，整机横向最大宽度为1400毫米，纵向作业长度为1100毫米，最小离地间隙在运输状态下不小于300毫米，可满足田间转移时过田埂、跨沟渠的通行要求；作业状态下整机重量约180公斤，适配25至50马力段的轮式拖拉机，无需额外加装配重即可保证入土深度稳定，不会出现机具翘头、入土过浅的问题。在实际作业场景中，该机具可根据土壤黏度、含水率调整铧柱的入土深度，

　　沙壤土作业时可适当加大入土深度，保证垄体土壤填充充足；黏重土壤作业时可适当减小入土角度，避免铧面黏土导致作业阻力骤增。结构上所有转动、铰接位置均预留润滑注油点，每个作业季前只需加注一次润滑脂即可保证整个作业季的转动顺畅，无需频繁拆解保养。相较于传统的单铧起垄机具，双铧对称结构的作业阻力分布更均匀，拖拉机行驶时不易出现跑偏现象，对驾驶员的操作要求更低，即使是新手农机手也能轻松走出直顺的垄行；同时框架式结构无多余突出部件，作业时不易被秸秆、杂草缠绕，清理维护的工作量远低于复杂结构的复式起垄设备，非常适合地块分散、农时紧张的北方旱作区使用。建模过程中对所有板件的折弯角度、焊接位置的公差配合都做了还原，安装孔位的尺寸精度控制在0.5毫米以内，可直接用于生产下料、工装夹具设计的参考，也可作为农机设计教学中典型耕作部件的结构案例使用。
