突跳式双金属恒温温控元件结构设计

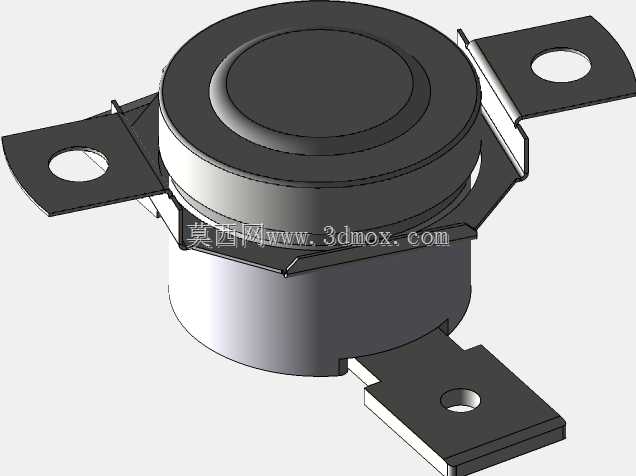

　　在小家电、工业加热设备、动力电池热管理系统、通讯终端设备的热保护回路里，这类双金属恒温元件是不可缺少的被动式温控执行部件，不需要额外的控制电路供电，完全依靠双金属叠片的热形变特性实现回路通断，可靠性远高于电子式温控方案，在过温保护场景下的失效率能控制在极低水平。做这个元件的三维建模时，最先要敲定的是安装耳的孔位与跨距，这部分直接决定了元件能不能适配现有设备的安装位——四个带安装孔的固定耳呈90度均匀分布在主体外壳周边，每个耳片上的通孔直径按照常用M3螺丝的安装间隙设计，孔边到外壳主体的距离预留了0.8mm的装配余量，避免螺丝锁紧时刮蹭到外壳的卷边结构，耳片的厚度控制在0.6mm，采用和外壳一致的镀镍钢带冲压成型，

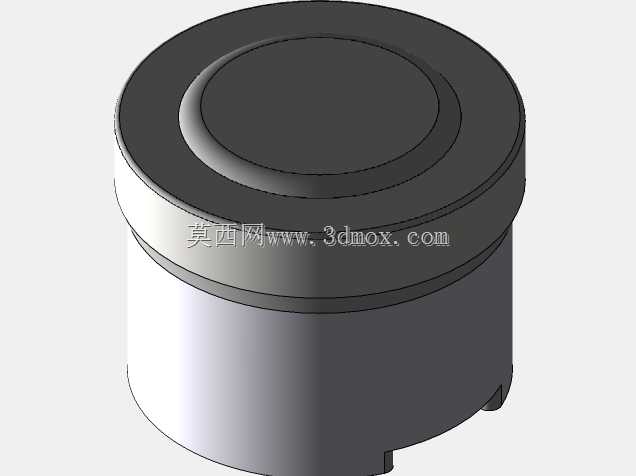

　　既能保证安装后的结构强度，又不会因为耳片过厚导致整体安装高度超标。主体的感温面是圆形平端面，设计时特意把这个端面的平面度控制在0.05mm以内，因为实际使用时这个面需要紧贴被控温的发热体表面，要是平面度超差，感温面和发热体之间会形成空气间隙，直接导致热传导效率下降，温控动作温度出现5到10摄氏度的偏差，严重时甚至会因为感温滞后引发过热风险。内部的核心动作部件是两层热膨胀系数差异较大的金属叠片，常温下叠片保持初始曲率，让动触点和静触点保持压紧导通状态，当感温面传递的温度达到设定动作值时，双金属片因为两层金属的形变量差达到阈值，会瞬间发生突跳形变，推动绝缘顶杆把动触点顶开，切断主回路；当温度下降到复位温度值时，

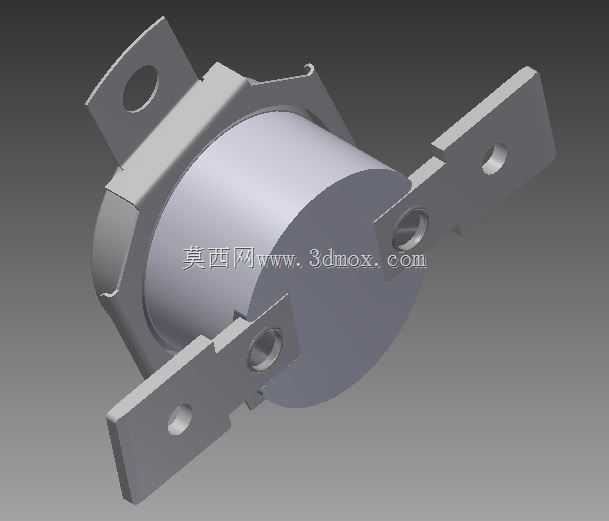

　　双金属片会反向突跳回到初始形态，触点重新闭合，回路恢复导通，整个突跳过程的动作时间小于0.1秒，不会出现触点拉弧持续燃弧的问题。建模过程中特意把外壳的卷边结构做了细节还原，卷边位置是把外壳边缘向内弯折压紧内部的陶瓷基座，这个结构既要保证内部的触点、双金属片、接线端子完全固定不会出现位移，还要预留足够的内部空腔给双金属片的突跳动作留出行程，空腔的轴向深度按照双金属片的形变量加0.3mm的安全间隙设计，避免动作过程中双金属片刮蹭到外壳内壁导致卡滞。接线端的两个插片是和固定耳一体冲压成型的，插片的厚度按照6.3mm标准接插件的适配尺寸设计，表面做镀锡处理降低接触电阻，插片和外壳之间用耐高温的陶瓷基座做绝缘隔离，

　　绝缘电阻能达到100MΩ以上，满足强电回路的绝缘安全要求。实际选型应用时，这类恒温器常被布置在发热元件的近端，比如电热水壶的发热盘底部、电吹风的发热丝支架旁、通讯设备的功率模块散热片表面，一旦出现散热失效、干烧、过流导致温度异常升高，元件能直接切断主供电回路，不需要依赖主控板的传感器信号，属于最后一道硬件级的热保护防线。建模时还特意还原了外壳表面的哑光镀镍质感，没有做多余的装饰性结构，所有的结构特征都是服务于功能实现：没有突出的棱角避免安装时划破绝缘层，所有的弯折位置都做了R0.2的圆角处理减少冲压加工时的应力集中，感温面没有做任何涂层避免影响热传导效率，四个安装耳的弯折角度和主体端面保持平行，保证锁紧安装螺丝时感温面能完全贴附在被控温表面，不会出现单侧翘起的问题。考虑到不同应用场景的安装空间限制，整体主体的外径控制在16mm左右，主体的总厚度（不含安装耳的弯折高度）控制在8mm以内，能适配大部分紧凑空间内的安装需求，不需要为了布置温控元件额外修改设备的整体结构。触点部分采用银基合金材质，建模时预留了触点的铆接结构位置，动触点的簧片采用弹性青铜材料，保证多次动作后依然能保持足够的触点压力，避免接触电阻过大导致触点发热。整个结构没有易损的活动部件，除了双金属片的突跳动作外没有其他相对运动结构，正常工况下的机械寿命能达到10万次以上，完全满足各类民用、工业设备的全生命周期使用要求。
