1.8度步距角步进电机带安装支架结构

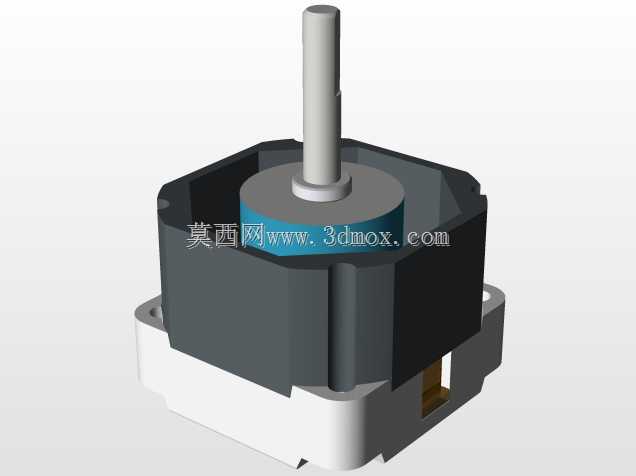

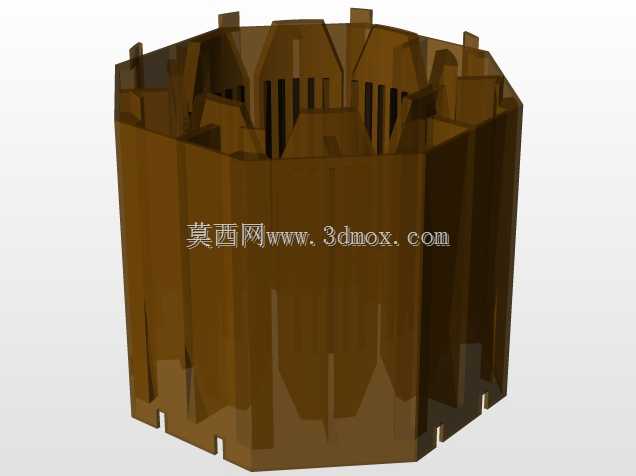

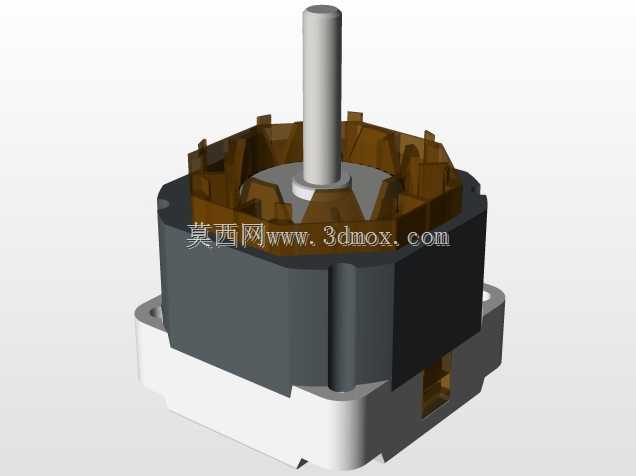

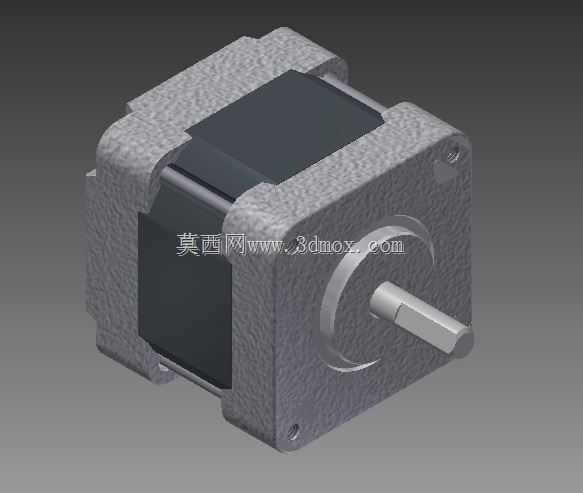

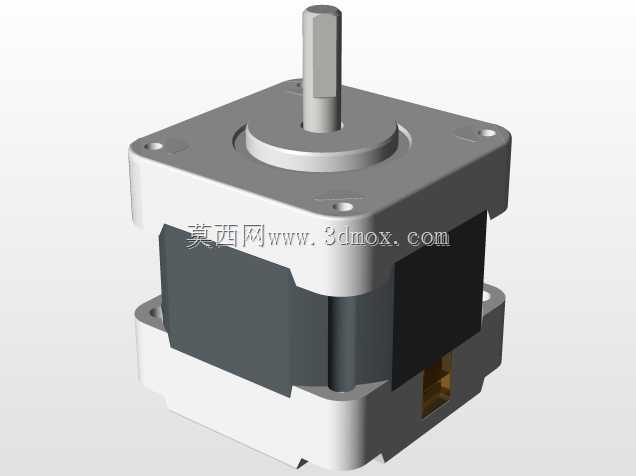

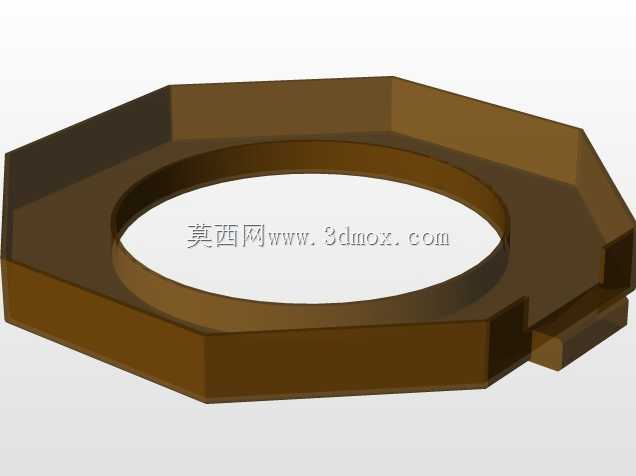

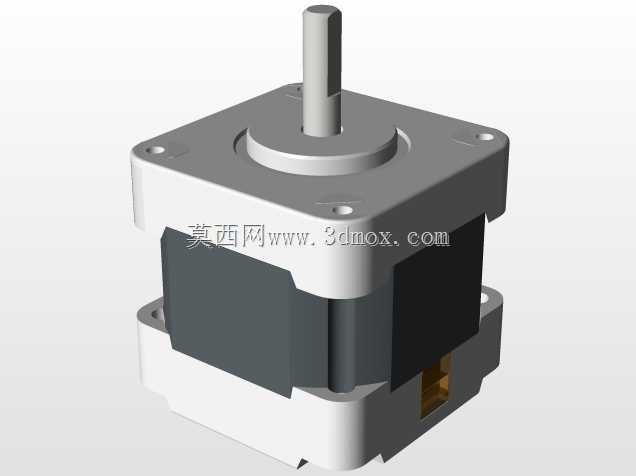

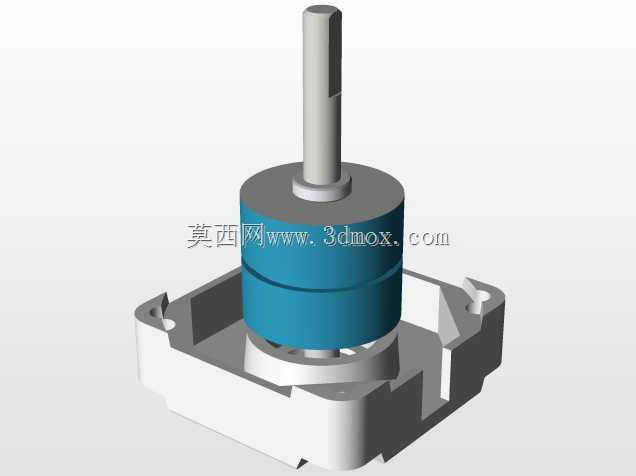

　　这套步进传动组件常被用在小型自动化执行工位、通讯设备调谐机构、精密进给模组这类需要精准角位移控制的场景里，核心执行单元的步距角设定为1.8度，也就是整步驱动状态下每接收一个脉冲信号，输出轴就转动1.8度，整圈200步即可完成一周回转，能满足多数开环控制场景下的定位精度要求，不需要额外加装高分辨率编码器就能实现稳定的角度输出，在对成本控制敏感、定位精度要求在毫弧度级的工位里适配性极强。

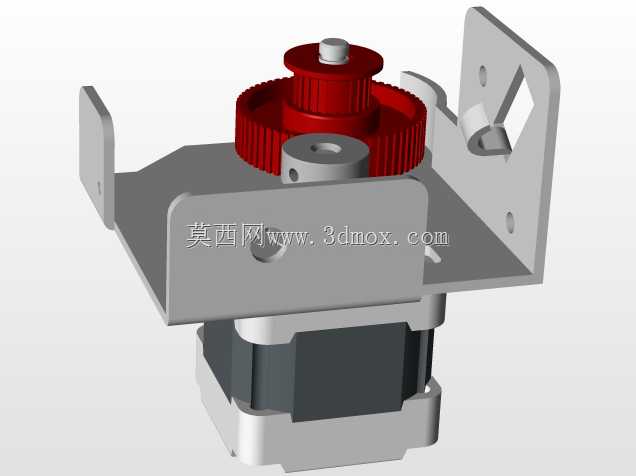

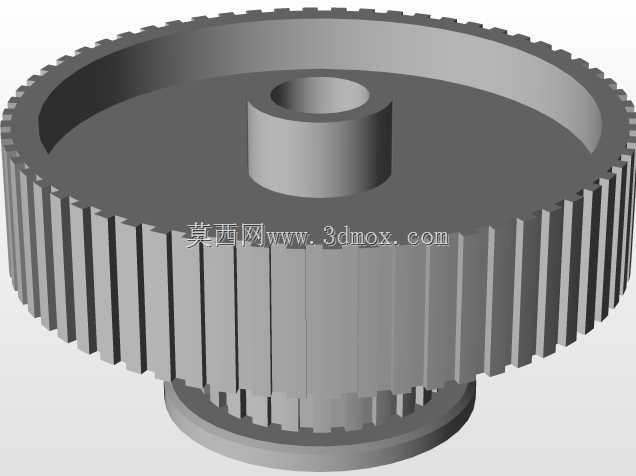

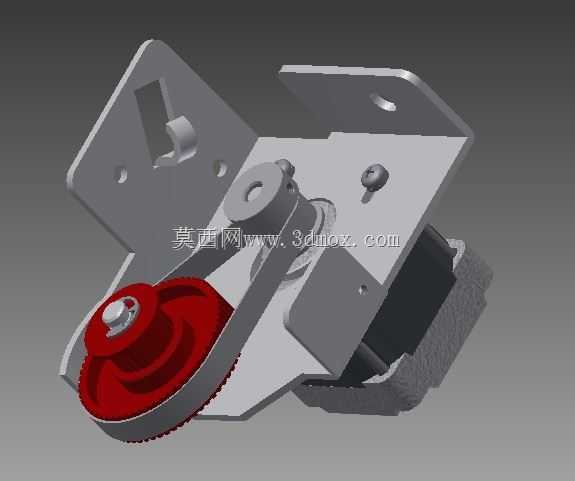

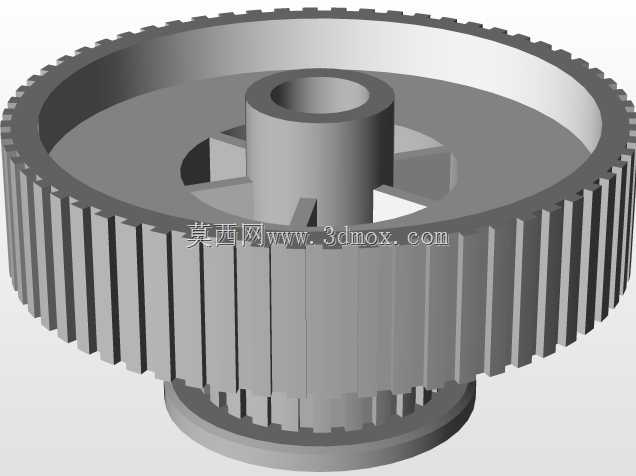

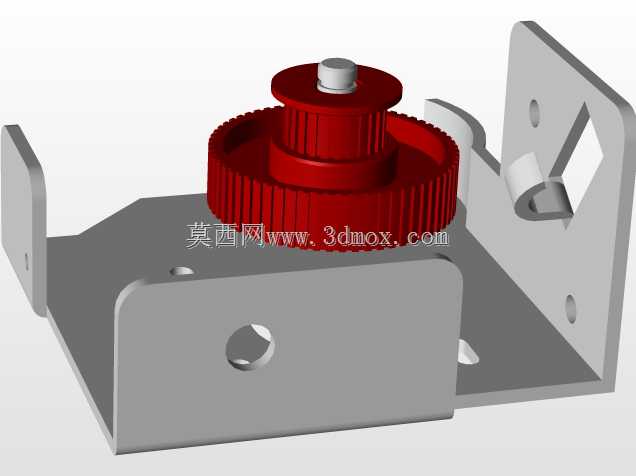

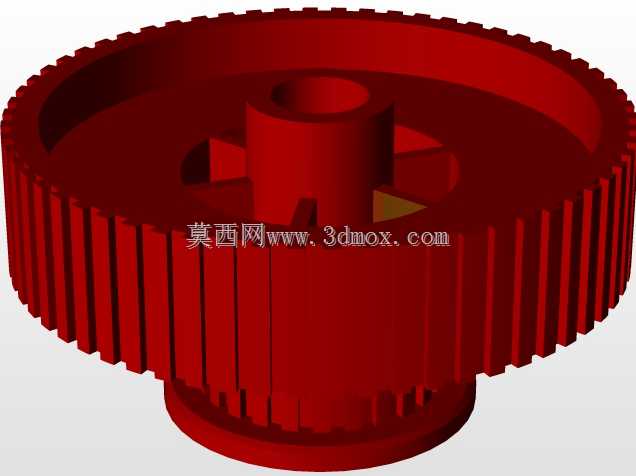

　　从结构设计逻辑来看，组件没有采用裸电机直接输出的方案，而是在电机输出端集成了一级减速齿轮组，红色的大直径从动齿轮和电机轴端的主动小齿轮啮合，通过固定的传动比放大输出扭矩，同时把输出转速降到适配负载的区间，避免小规格步进电机低速运转时容易出现的共振、扭矩不足问题。齿轮的齿形采用常规渐开线圆柱直齿设计，加工和装配公差要求宽松，后期维护更换配件的成本更低，啮合侧隙控制在常规传动允许的范围内，不会因为反向间隙过大影响最终的定位精度。

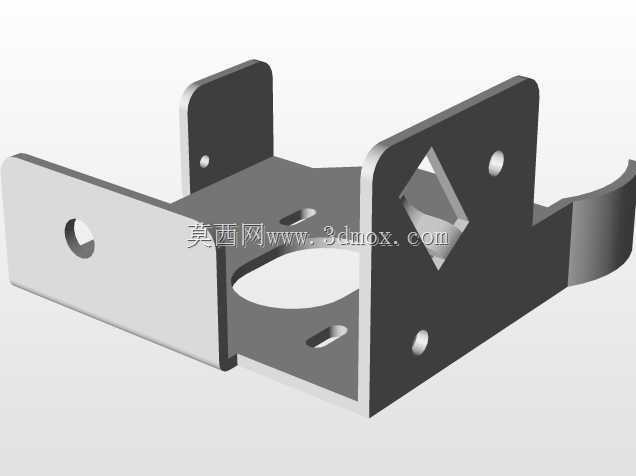

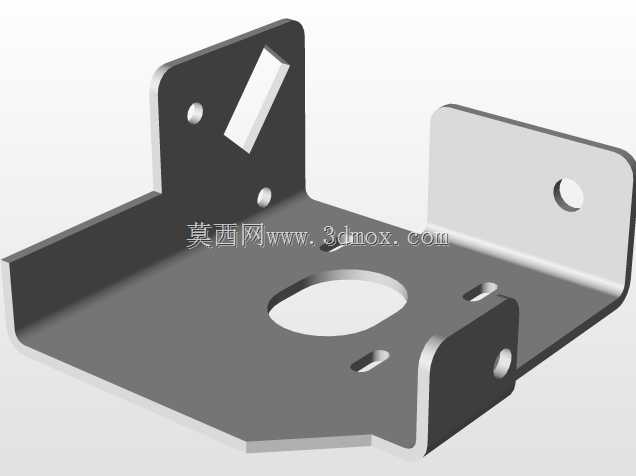

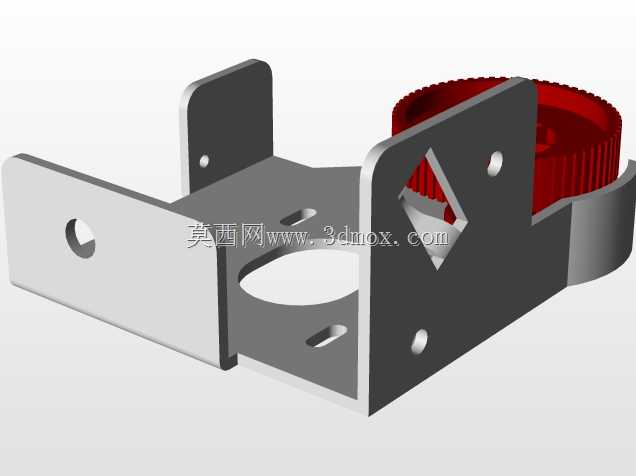

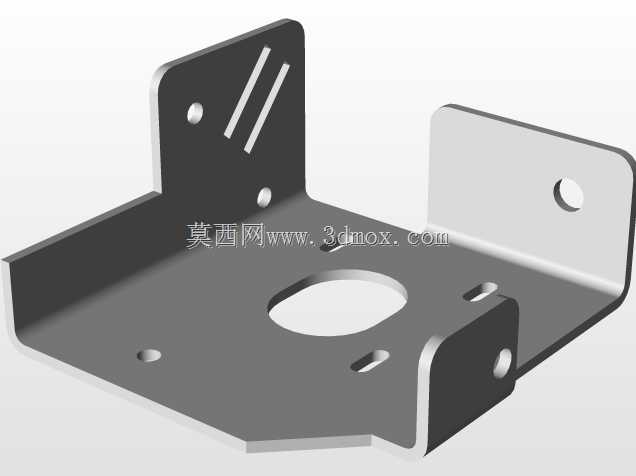

　　安装支架采用折弯钣金一体成型的结构，板材厚度根据负载扭矩核算选定，支架上预留了多个腰型安装孔和定位圆孔，既可以通过圆孔实现快速定位装配，也能通过腰型孔调整电机的安装位置，以此调整齿轮啮合的中心距，补偿零件加工带来的尺寸误差，保证齿轮啮合间隙处于合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致齿轮运转卡滞、磨损加剧。支架的折弯边做了圆角过渡处理，避免装配过程中割伤操作人员，同时折弯结构大幅提升了钣金件的整体刚性，不需要额外加装加强筋就能承受电机运转时的反作用力，不会因为长期受力出现支架变形、齿轮错位的问题。

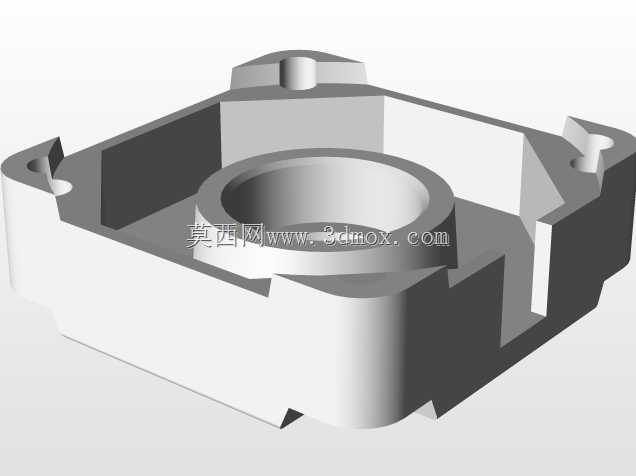

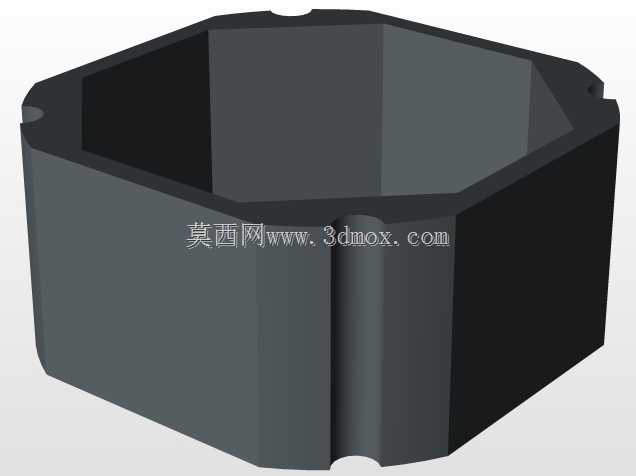

　　输出端的安装基准面做了平面度处理，保证和负载连接件装配时的贴合度，避免出现安装倾斜导致的输出轴径向受力不均，延长轴承的使用寿命。电机本体和支架之间通过两颗定位螺钉固定，螺钉孔位和电机前端盖的安装孔完全匹配，装配时不需要额外做打孔加工，直接用标准紧固件就能完成固定。组件的整体安装边界经过紧凑化设计，横向、纵向的外轮廓尺寸都控制在小型设备的安装预留空间范围内，不会占用过多的设备内部空间，适合在空间紧凑的便携式通讯设备、小型桌面自动化装置里使用。

　　实际应用中，这套组件可以直接搭配常规的步进电机驱动板使用，不需要额外定制驱动程序，整步、半步驱动模式都能适配，当需要更高分辨率的时候，也可以切换到细分驱动模式，把1.8度的步距角进一步细分，实现更平滑的运转效果和更高的定位精度。齿轮部分的材质选用耐磨工程塑料，运转时噪音低、自润滑性能好，不需要定期加注润滑脂就能长期稳定运转，适合在对噪音控制有要求的民用通讯设备、办公自动化设备里使用。支架表面做了防锈氧化处理，在常规温湿度环境下不会出现锈蚀问题，能适应多数室内设备的使用环境。

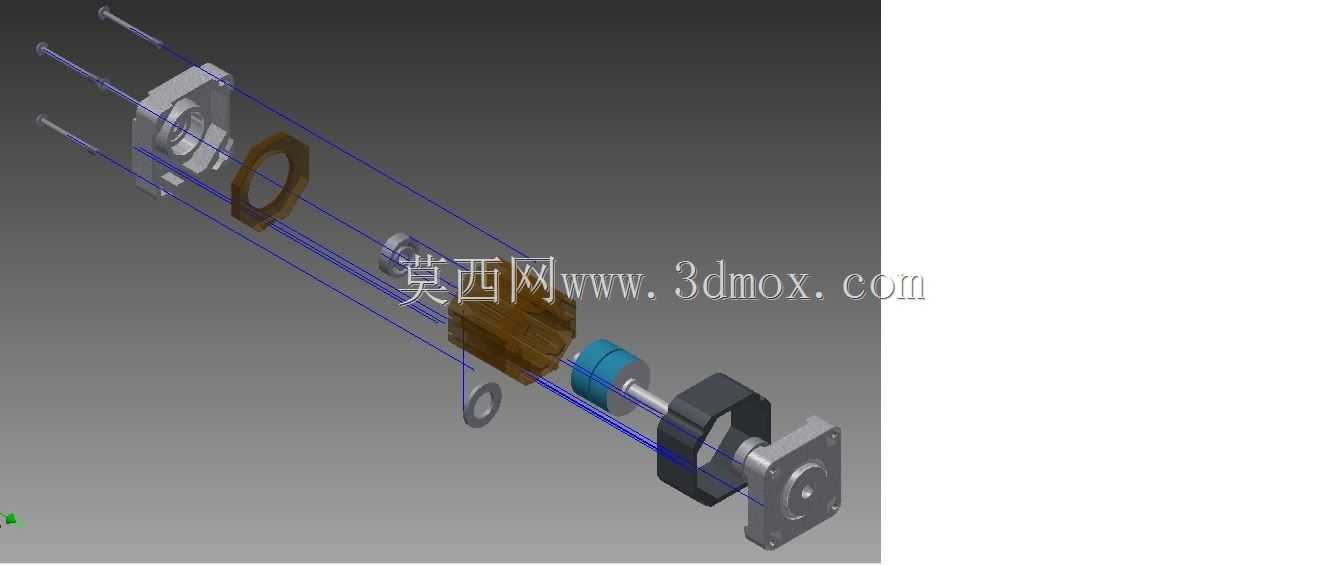

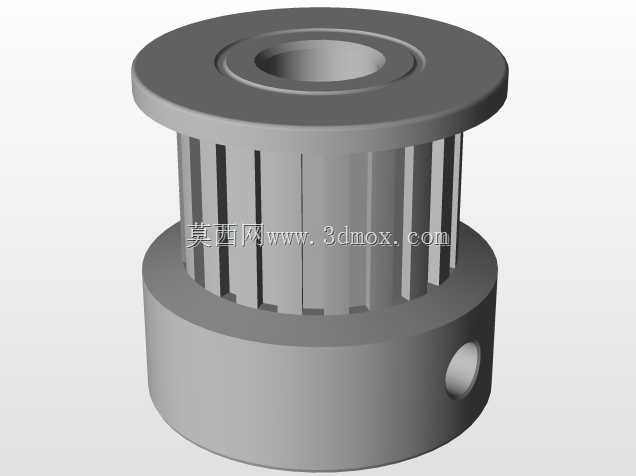

　　设计过程中优先考虑了装配的便捷性，所有零件都采用自顶向下的装配思路设计，各个零件之间不存在装配干涉，拆解维护时只需要拧下固定螺钉就能分开电机、齿轮、支架三个主要部分，不需要专用工装就能完成配件更换。输出轴端预留了标准的连接位，可以直接同步带轮、摆杆、凸轮等不同的执行配件，适配不同的负载需求，不管是需要实现角度摆动还是直线进给的转换，都能通过更换输出端配件快速实现功能切换，不需要重新设计整体传动结构。组件的受力路径经过优化，电机运转产生的反作用力直接通过支架传递到设备安装基体上，齿轮啮合产生的径向力由支架的折弯结构承担，不会把额外的载荷传递到电机输出轴的轴承上，大幅提升了整体结构的使用寿命，在额定负载下长期运转也不会出现轴承受损、齿轮断齿的问题。
