多适配场景活塞耦合传动结构设计

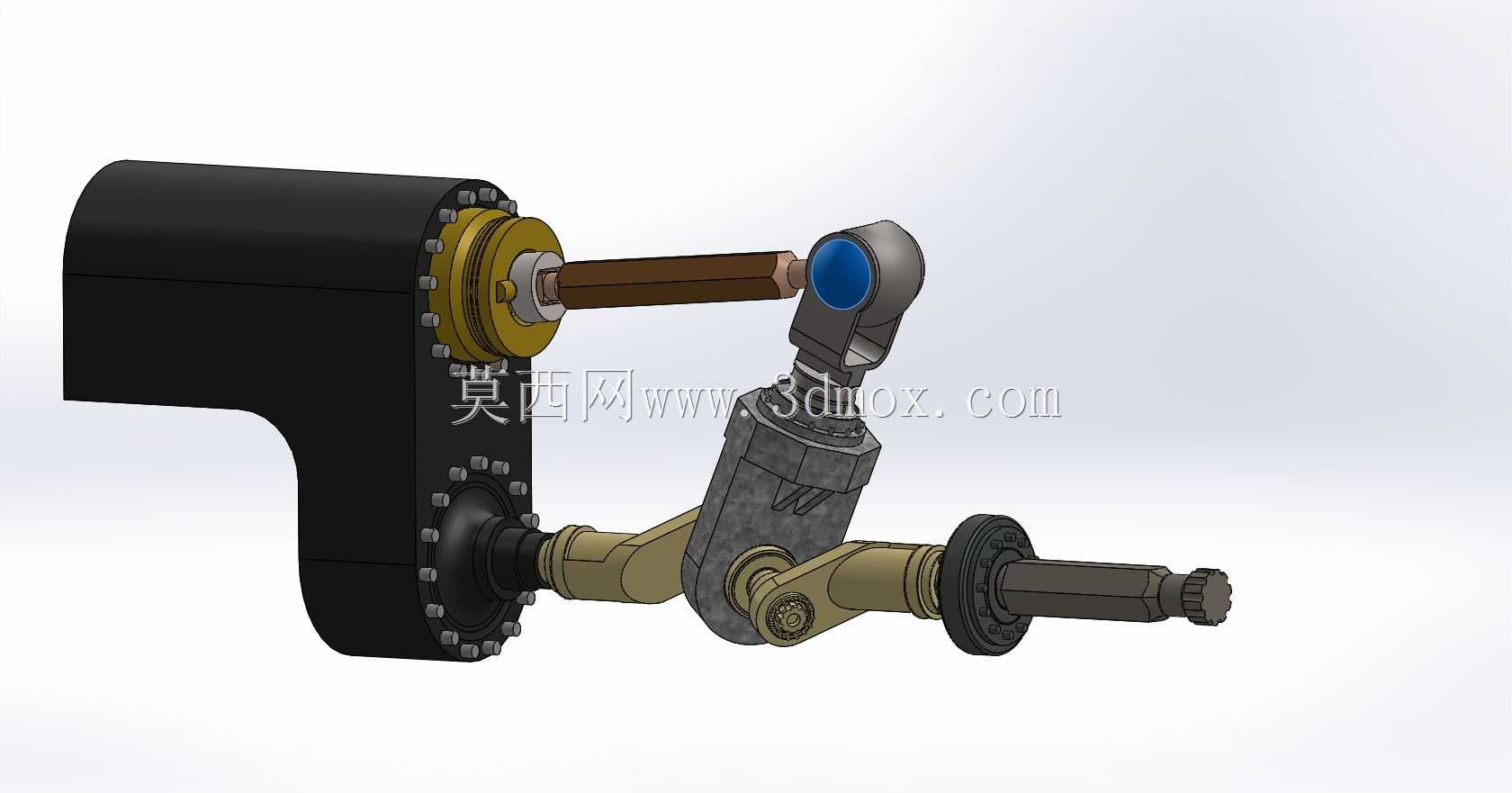

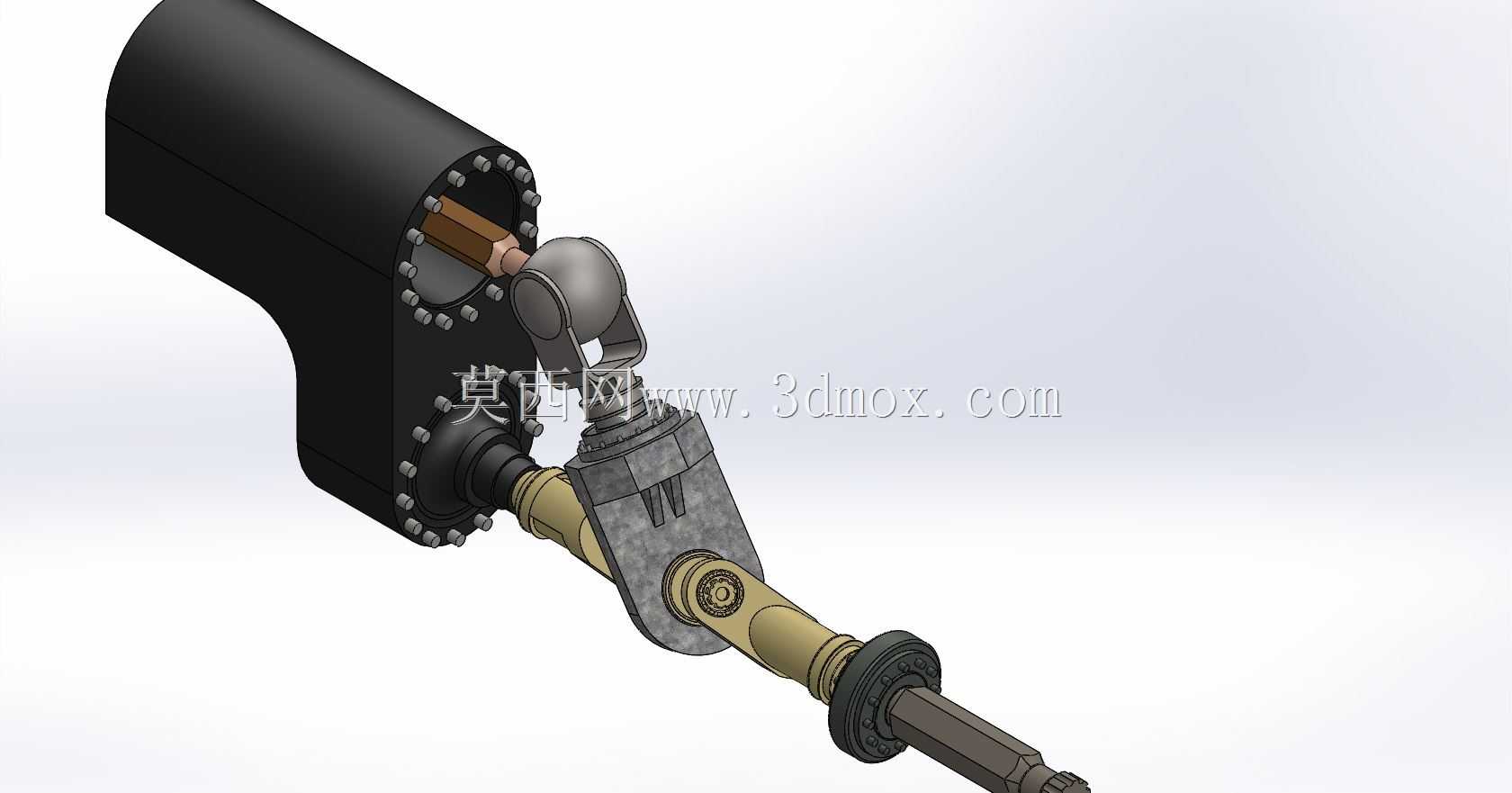

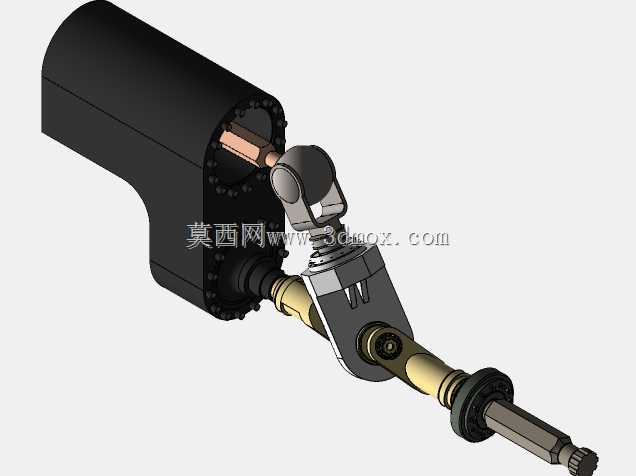

　　这套活塞耦合传动结构，核心是针对不同工况下的动力传输需求做的适配化设计，区别于常规固定连接形式的活塞组件，它在动力输出端搭配了万向铰接结构，能够在轴系存在一定偏角的场景下完成动力传递，不会因为安装对中误差或者工作过程中的轴系偏移出现卡滞、磨损加剧的问题。从实际应用场景来看，这类结构可以适配小型流体输送设备、低压往复式动力单元、试验台架的动力输出端，尤其是在安装空间受限、无法保证轴系严格同轴的设备布局里，这种带耦合连接的活塞结构能大幅降低安装调试的精度要求，同时减少运行过程中的附加载荷。

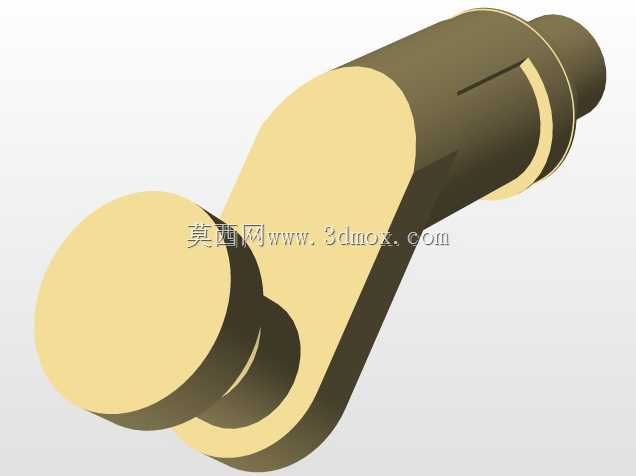

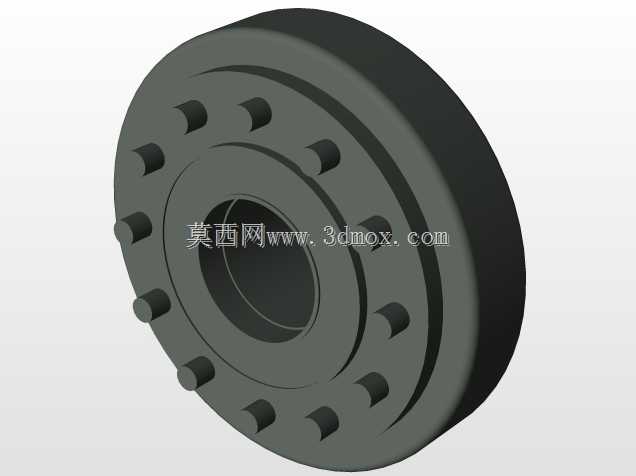

　　从功能特性上看，活塞缸体部分采用封闭壳体设计，周圈布置的紧固件可以保证缸体在往复运动过程中的密封可靠性，避免内部润滑介质泄漏或者外界杂质进入配合面。耦合连接部分的铰接副预留了足够的摆动角度余量，能够适配输入端与输出端之间3-8度的偏角，在这个偏角范围内动力传递效率不会出现明显衰减，铰接位置的配合面做了耐磨处理，能够承受长期往复摆动带来的接触磨损，延长组件的整体维护周期。输出轴端设置了定位轴肩与安装轴承位，能够直接和设备端的支撑轴承配合，不需要额外加装转接轴套，减少装配环节的累积误差。

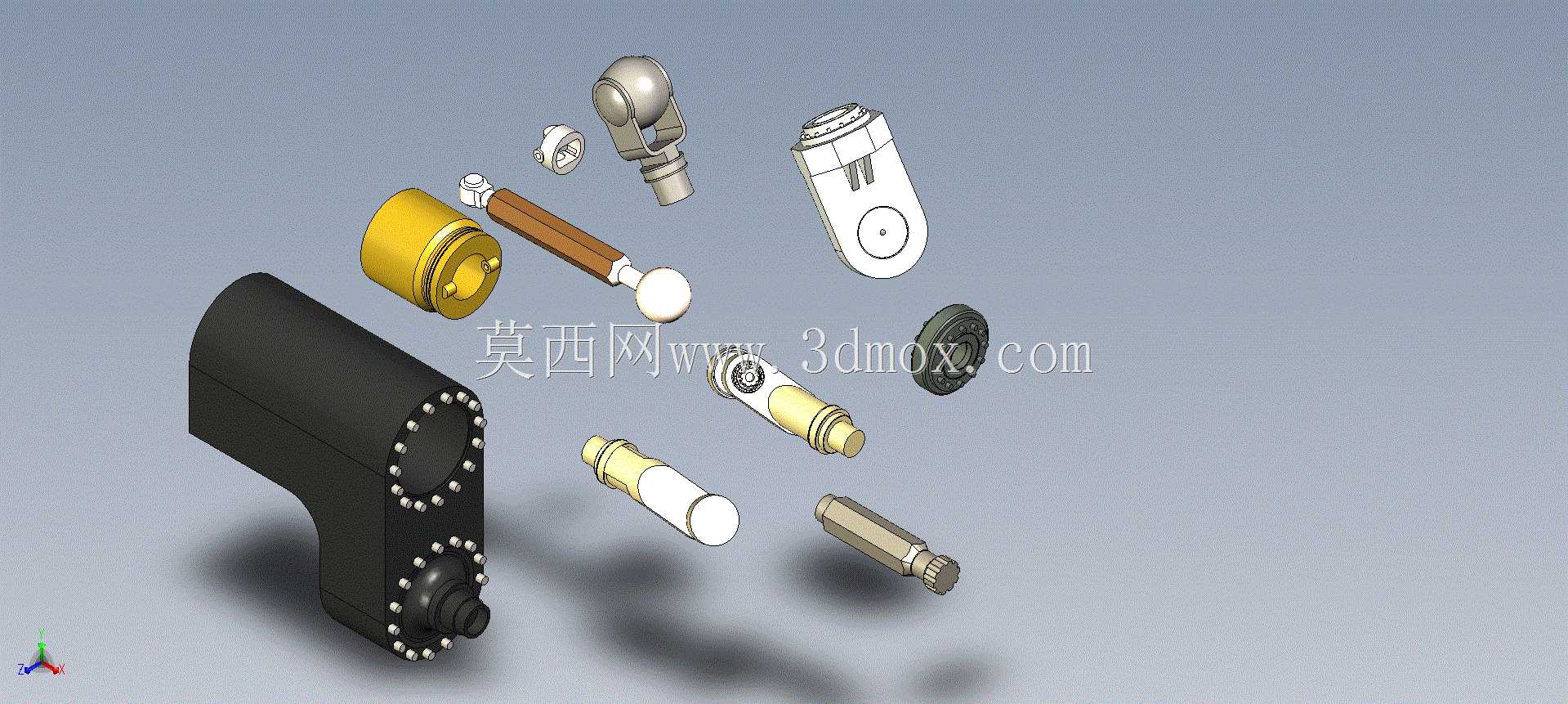

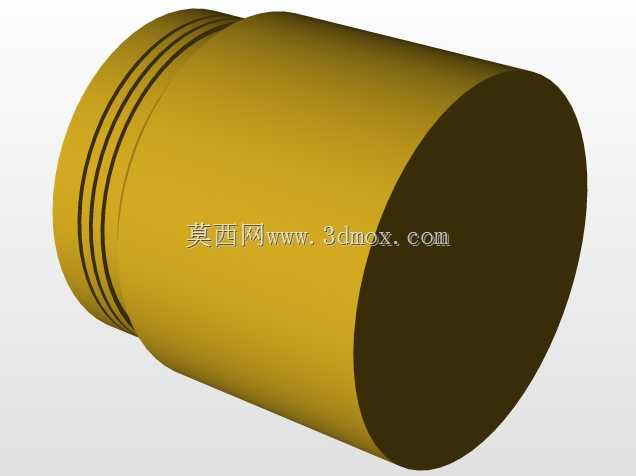

　　设计思路上，没有采用一体化的活塞连杆结构，而是将活塞驱动段、万向耦合段、输出传动段做了分体式设计，各个分段之间通过标准化的连接结构配合，这样在不同应用场景下，只需要更换对应分段的尺寸规格，不需要重新设计整个组件，比如需要适配不同行程的活塞缸时，只需要调整缸体长度与活塞推杆的行程，耦合段和输出段可以直接沿用通用模块，大幅缩短不同场景下的设计迭代周期。另外分体式结构也方便后期维护，某一段出现磨损或者损坏时，只需要更换对应零件即可，不需要整体报废整个组件，降低设备的全生命周期使用成本。

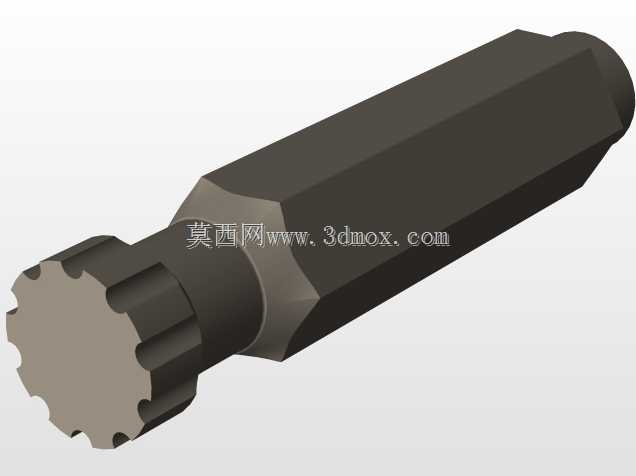

　　从安装边界来看，缸体部分的安装基准面为缸体侧方的平面，安装孔位围绕缸体周圈均匀布置，安装时需要保证缸体轴线与输出轴的初始对中偏差在允许范围内，避免初始偏角过大超出耦合结构的补偿范围。输出轴端的伸出长度预留了足够的安装余量，能够适配不同厚度的设备端安装板，轴端的扁位结构可以直接和传动轮、连杆等外接部件配合，不需要额外加工键槽或者连接结构。整体结构的外形轮廓没有突出的尖锐棱角，在设备内部布局时不会和周边的管线、其他结构件产生干涉，缸体的径向尺寸控制在紧凑范围内，能够适配小型设备内部狭窄的安装空间。

　　需要注意的是，这套结构目前未经过仿真模拟验证，在实际投入使用前，需要根据具体的工况载荷、运行转速、工作介质等参数，对各个受力部件做强度校核，尤其是铰接耦合位置的接触应力、活塞推杆的疲劳强度、连接紧固件的预紧力，都需要结合实际使用场景做对应的参数调整，避免在高载荷、高频率往复运动的工况下出现部件失效的问题。另外密封件的选型也需要根据实际接触的介质类型做匹配，如果是输送流体类的工况，需要选择耐对应介质腐蚀的密封材料，如果是动力传输类的工况，需要选择耐磨损、耐温性能合适的密封件，保证长期运行的密封可靠性。
