离心泵半开式脉冲测试管路系统结构

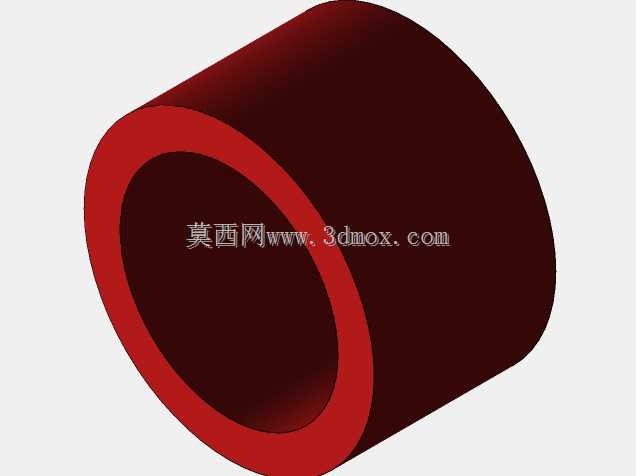

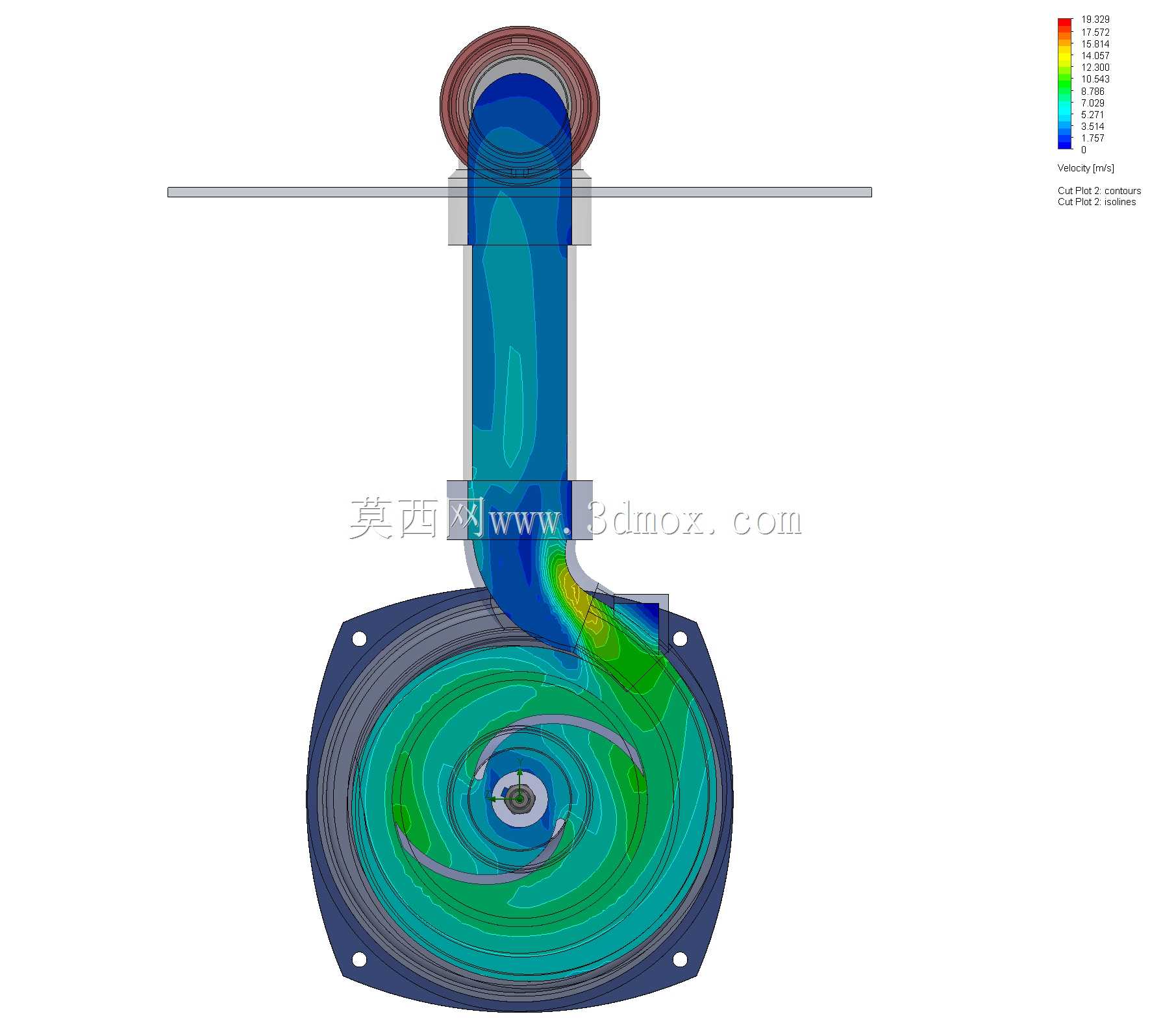

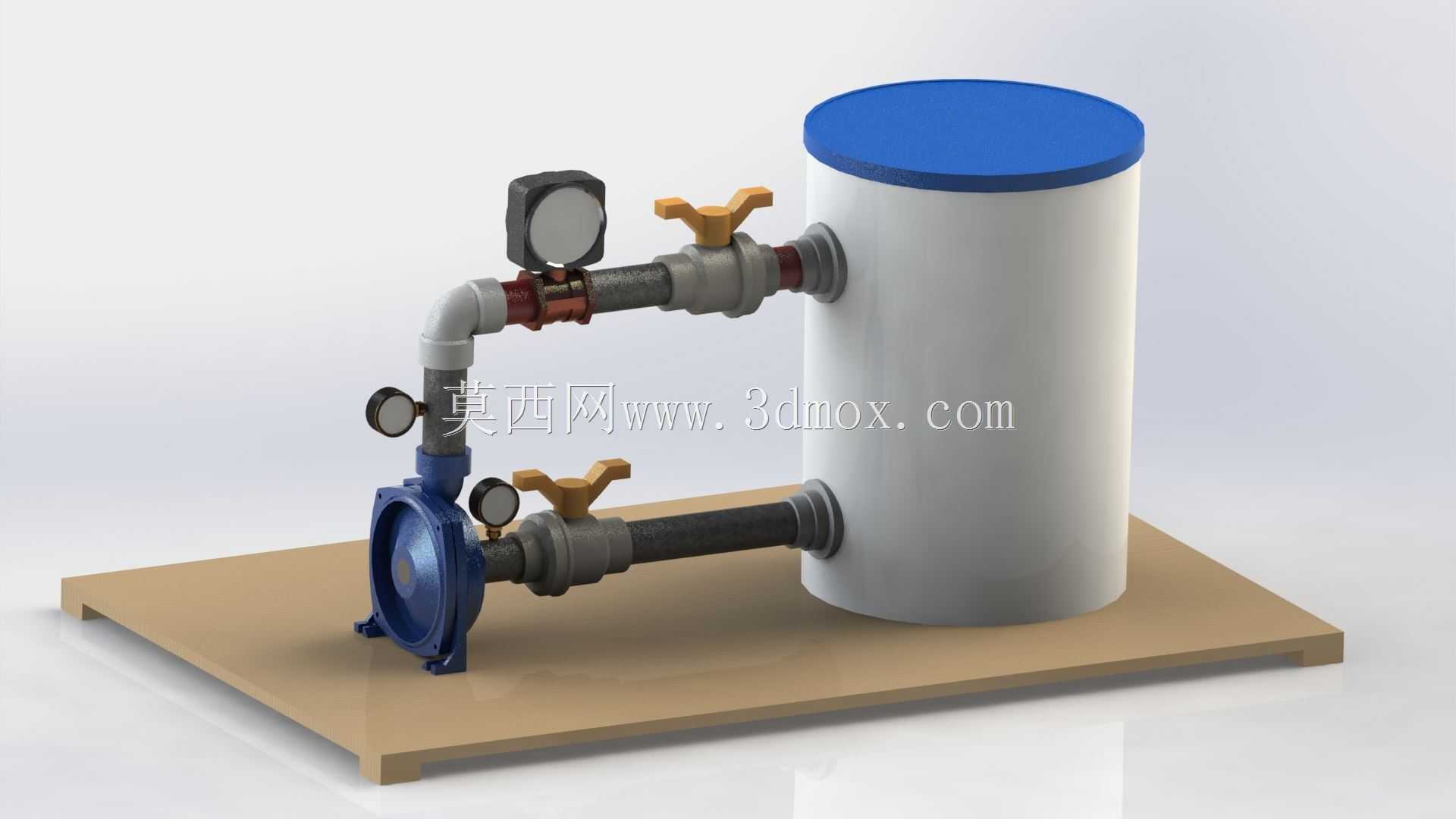

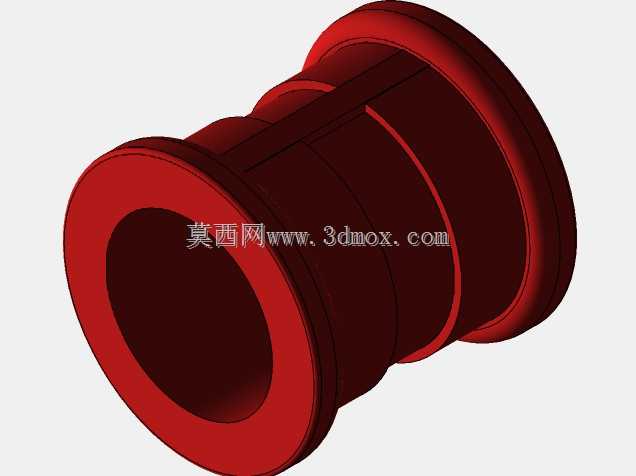

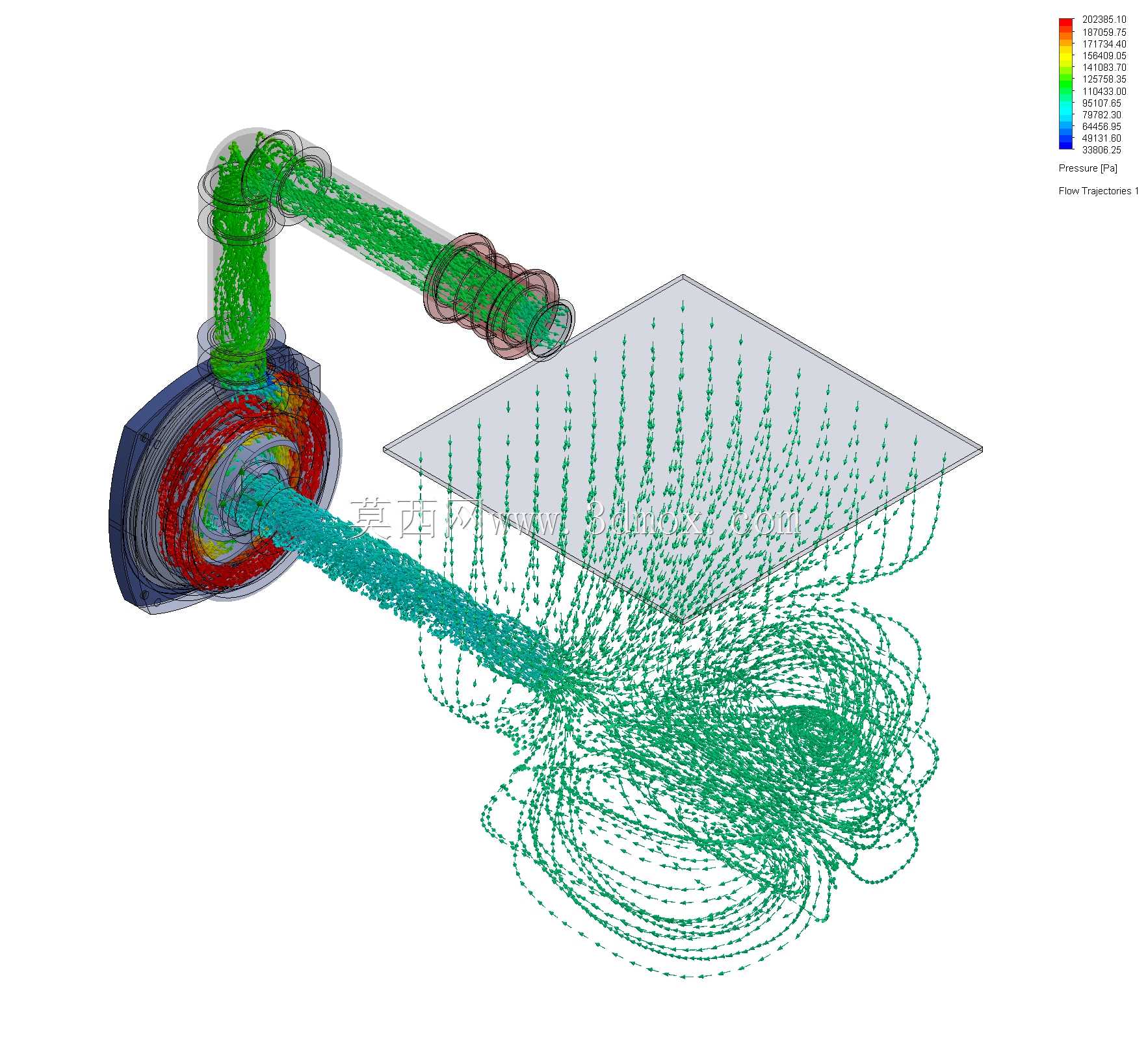

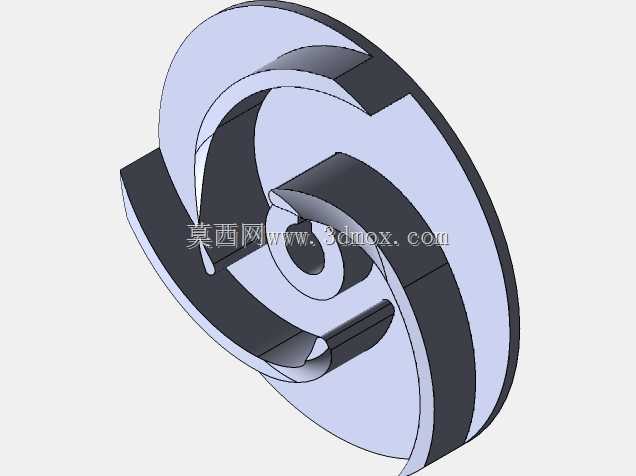

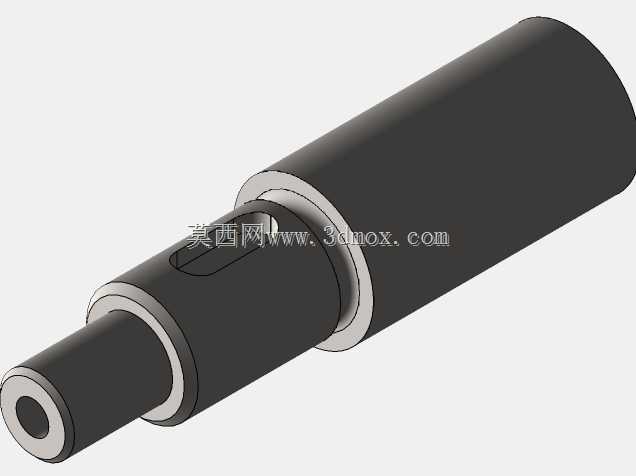

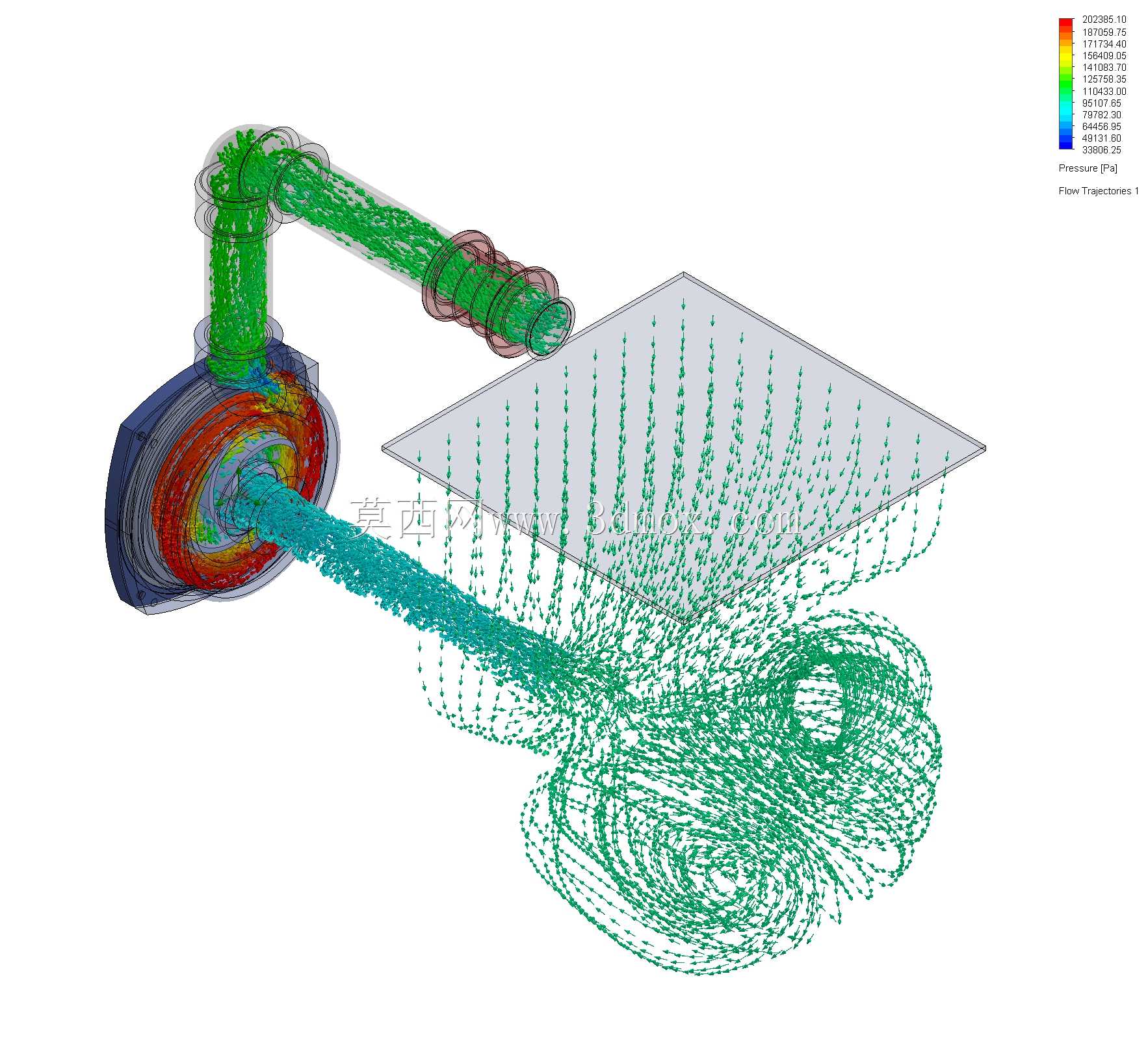

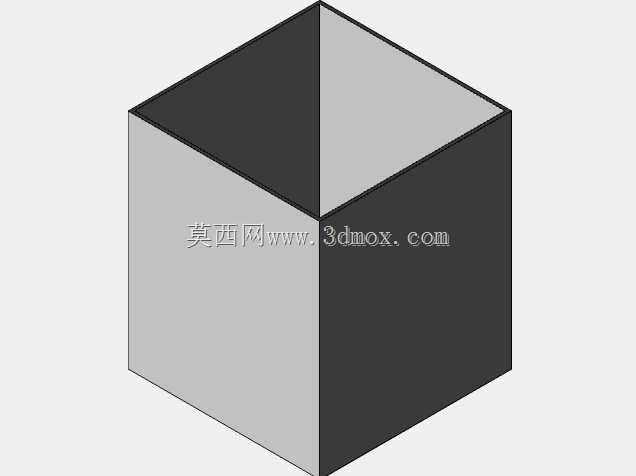

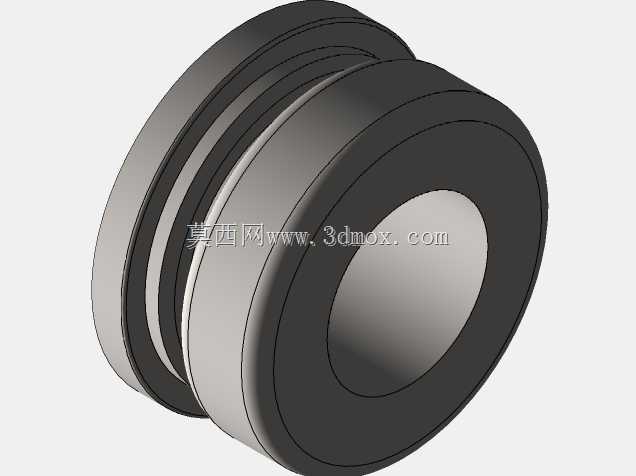

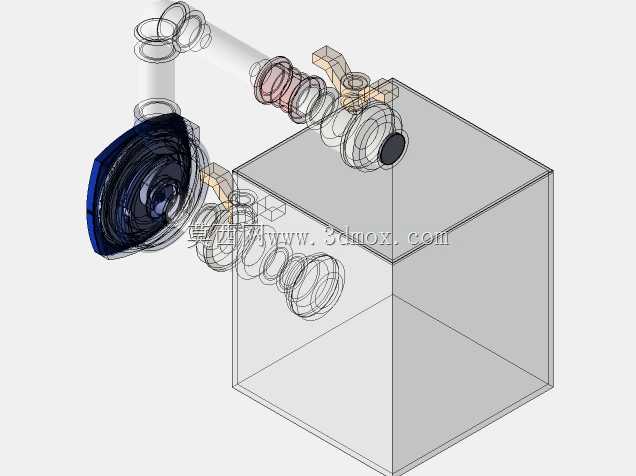

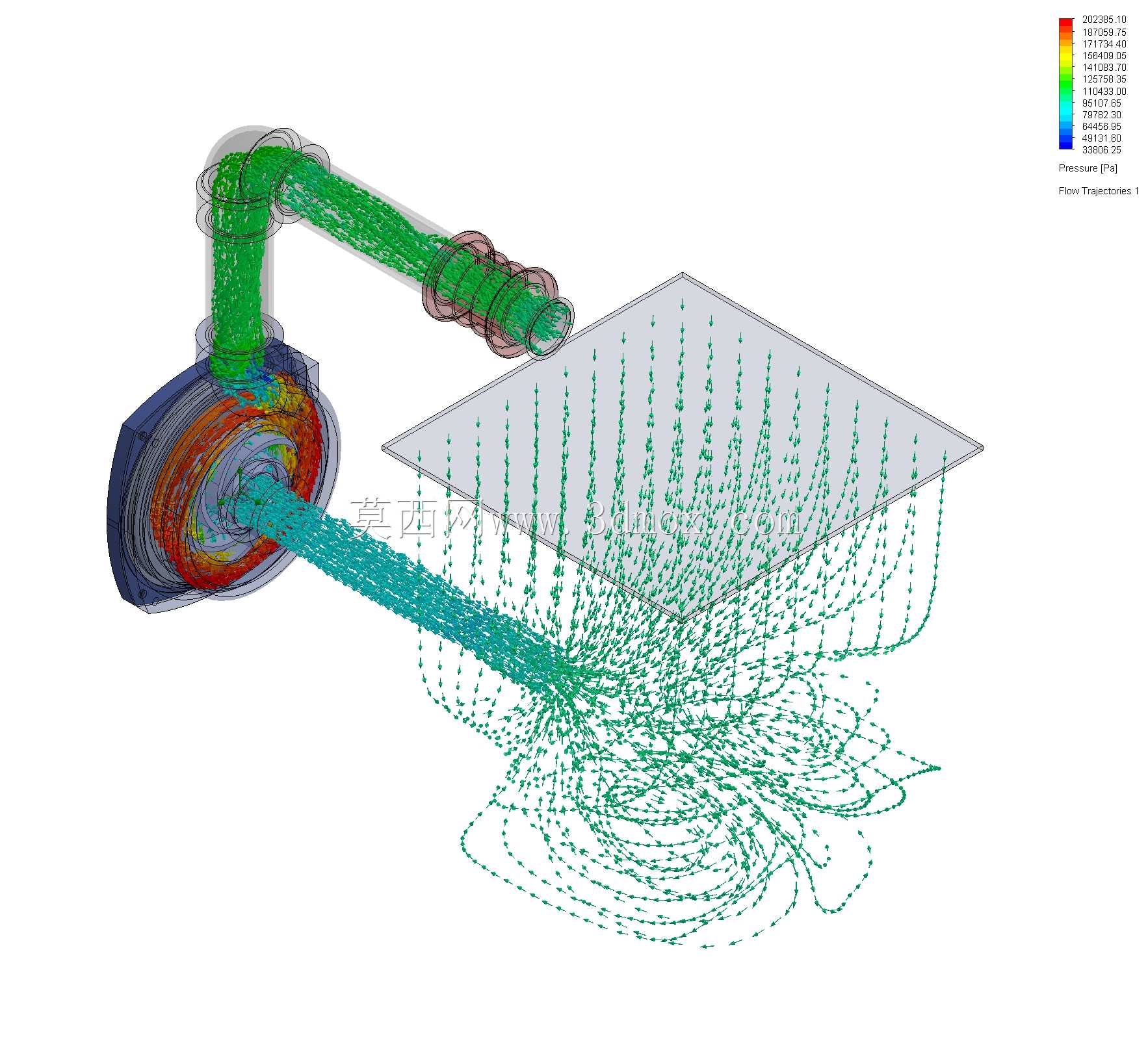

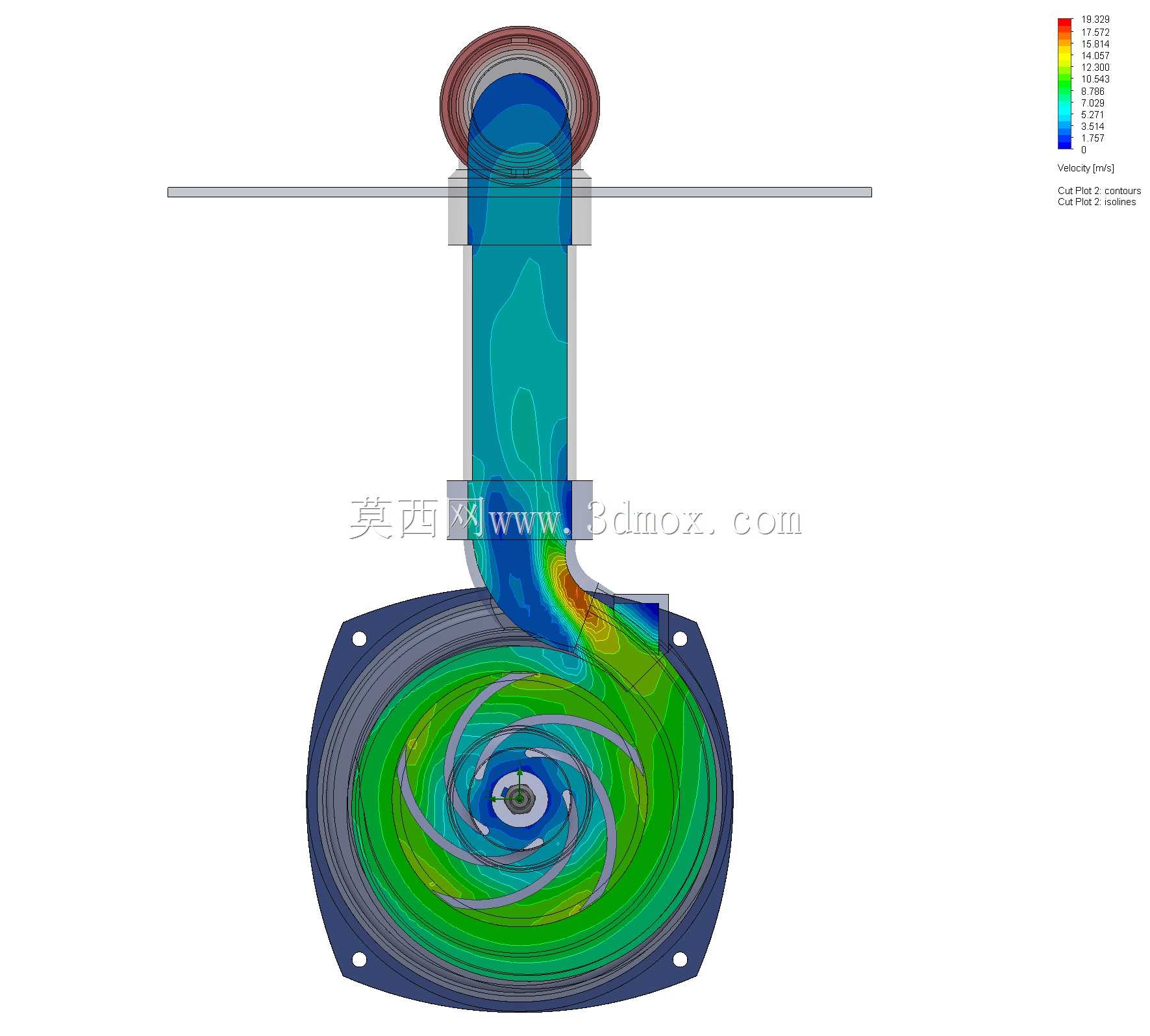

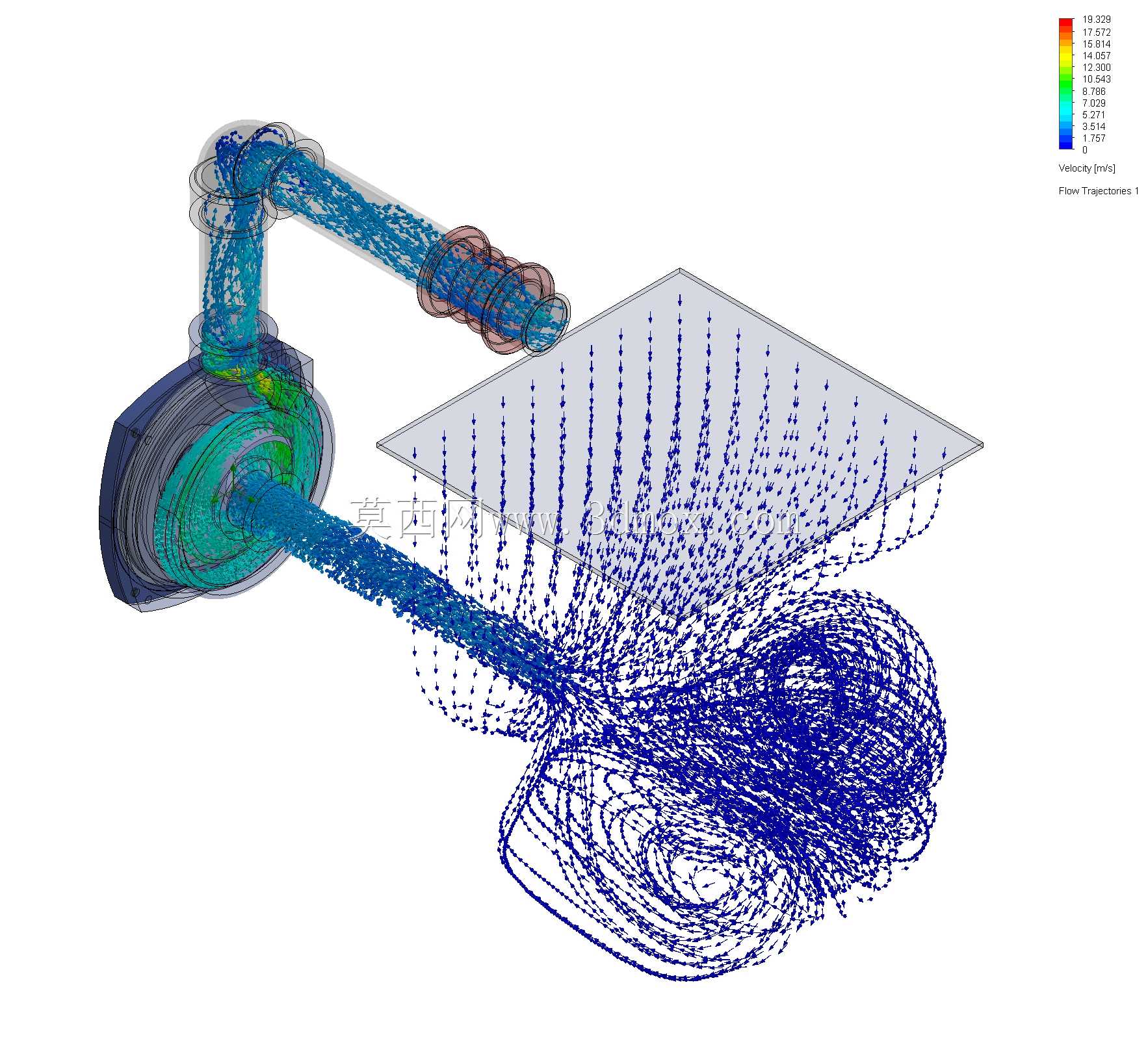

　　这套流体测试管路结构主要面向小型流体输送设备的脉冲特性验证场景，常见于民用供水设备出厂校验、小型流体实验室教学演示、家用增压泵性能抽检环节，核心是模拟实际供水回路中离心泵启停、叶轮叶片数变化带来的管路压力波动状态，为泵体结构优化、管路减振设计提供直观的结构参考。整套装置采用一体化底板集成设计，所有功能部件都固定在同一块平整安装基板上，避免分散安装带来的管路同轴度偏差，也方便整体吊装移动，适配不同测试工位的快速布置需求。储液单元采用立式圆柱罐体结构，顶部设置平盖密封，罐体侧壁预留上下两个管路接口，分别对应测试回路的回流端与输出端，罐体直径与高度比例控制在1:1.8左右，既保证足够的储液容积来稳定回路压力，也不会占用过多横向安装空间，

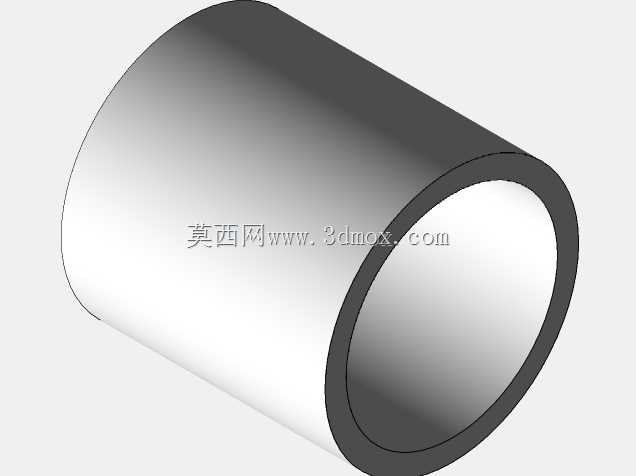

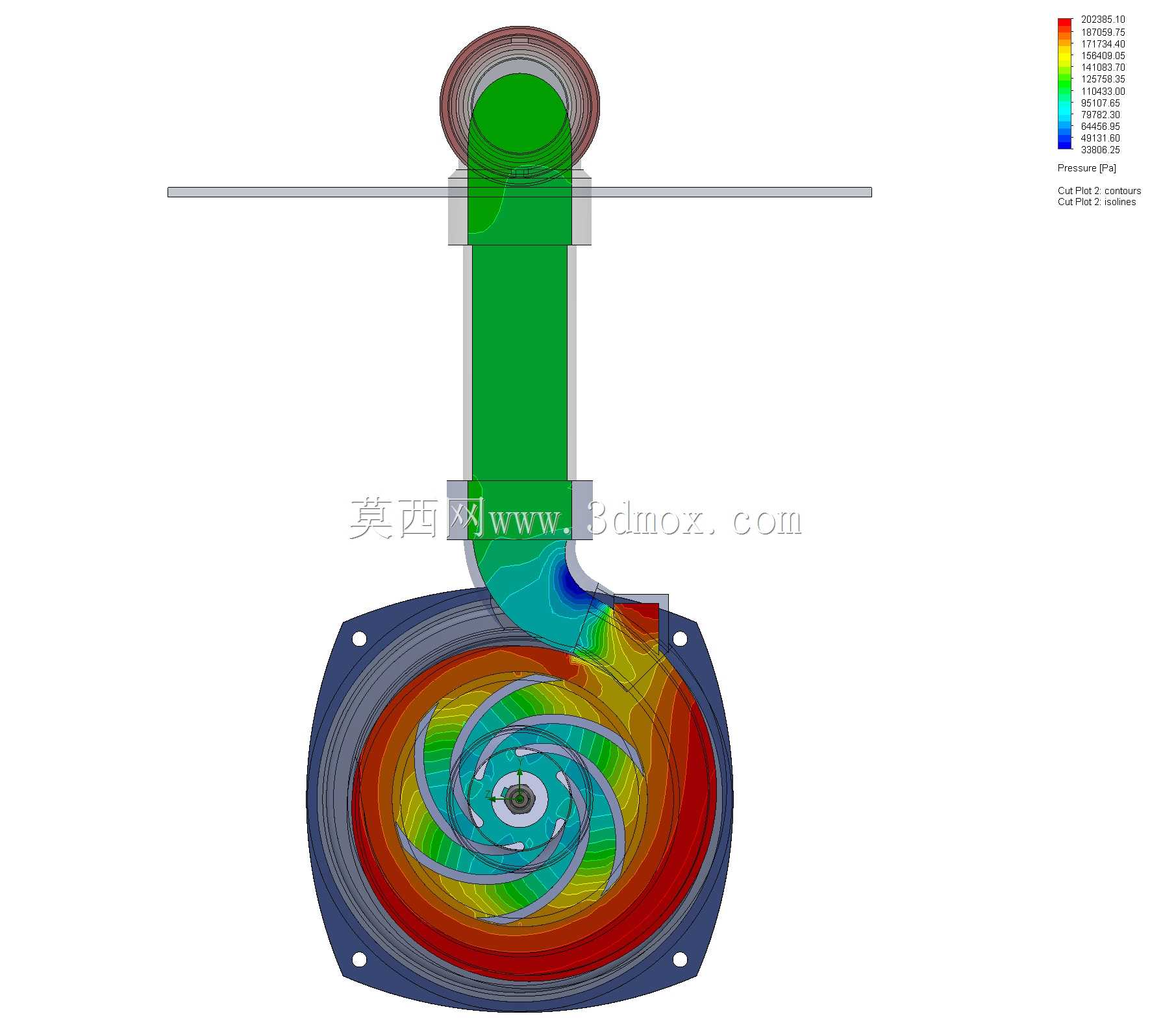

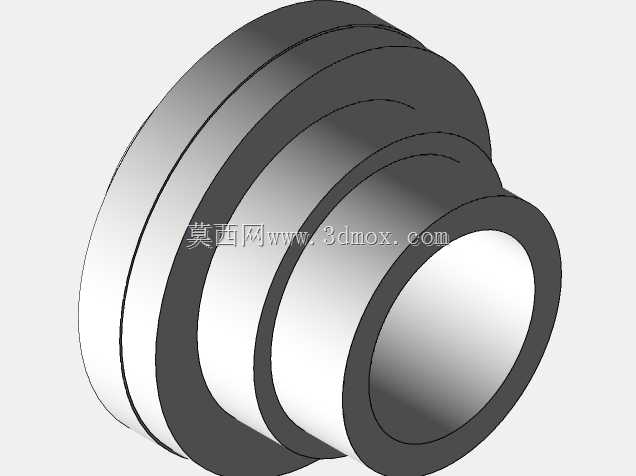

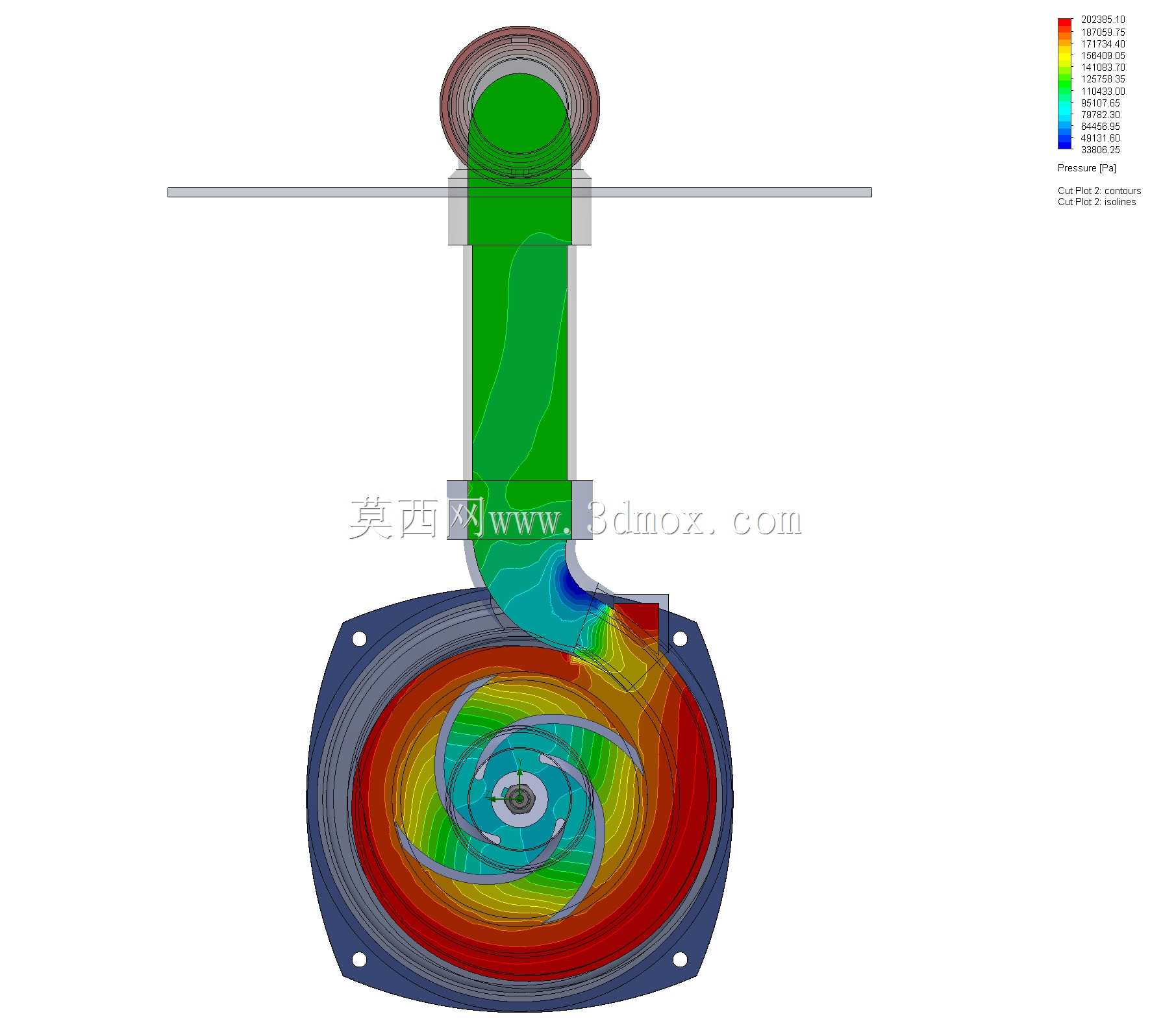

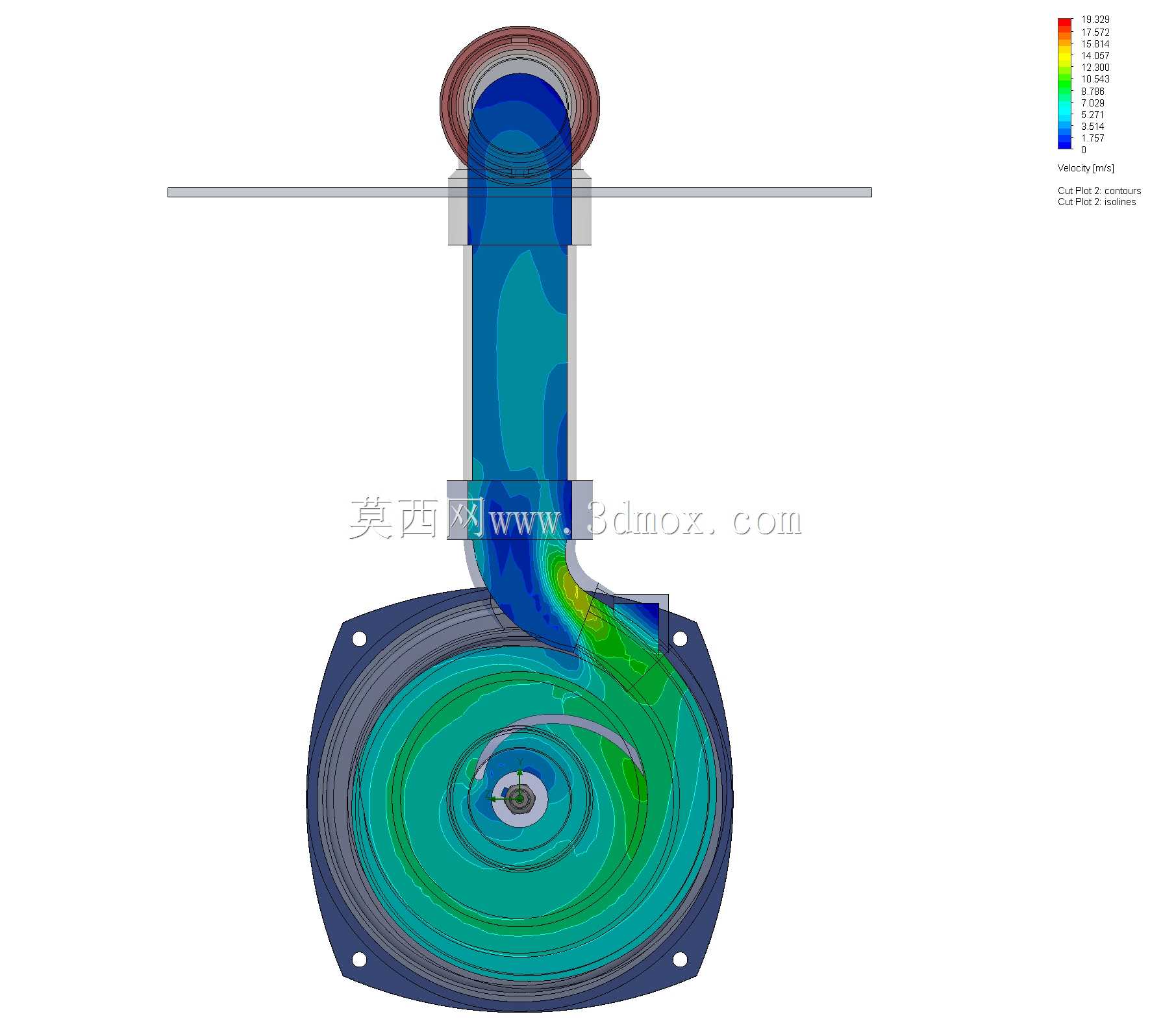

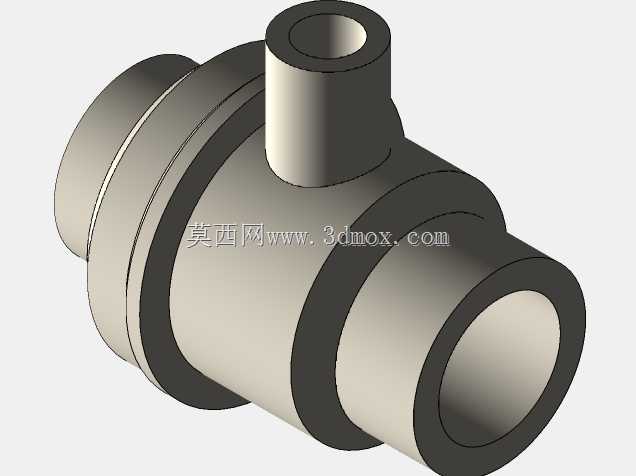

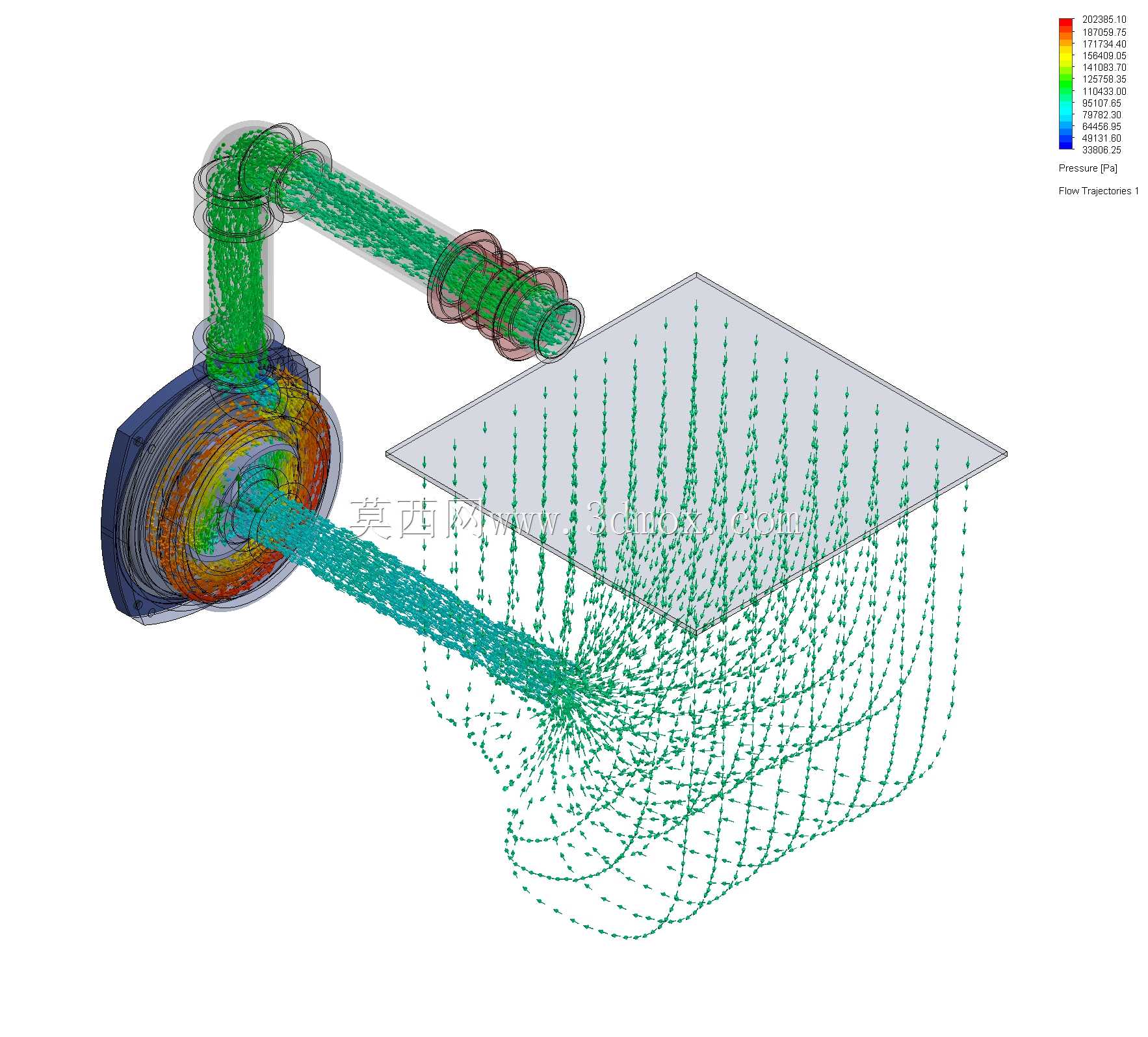

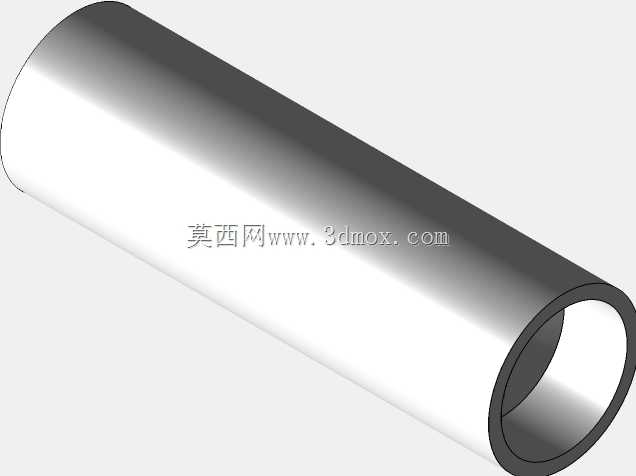

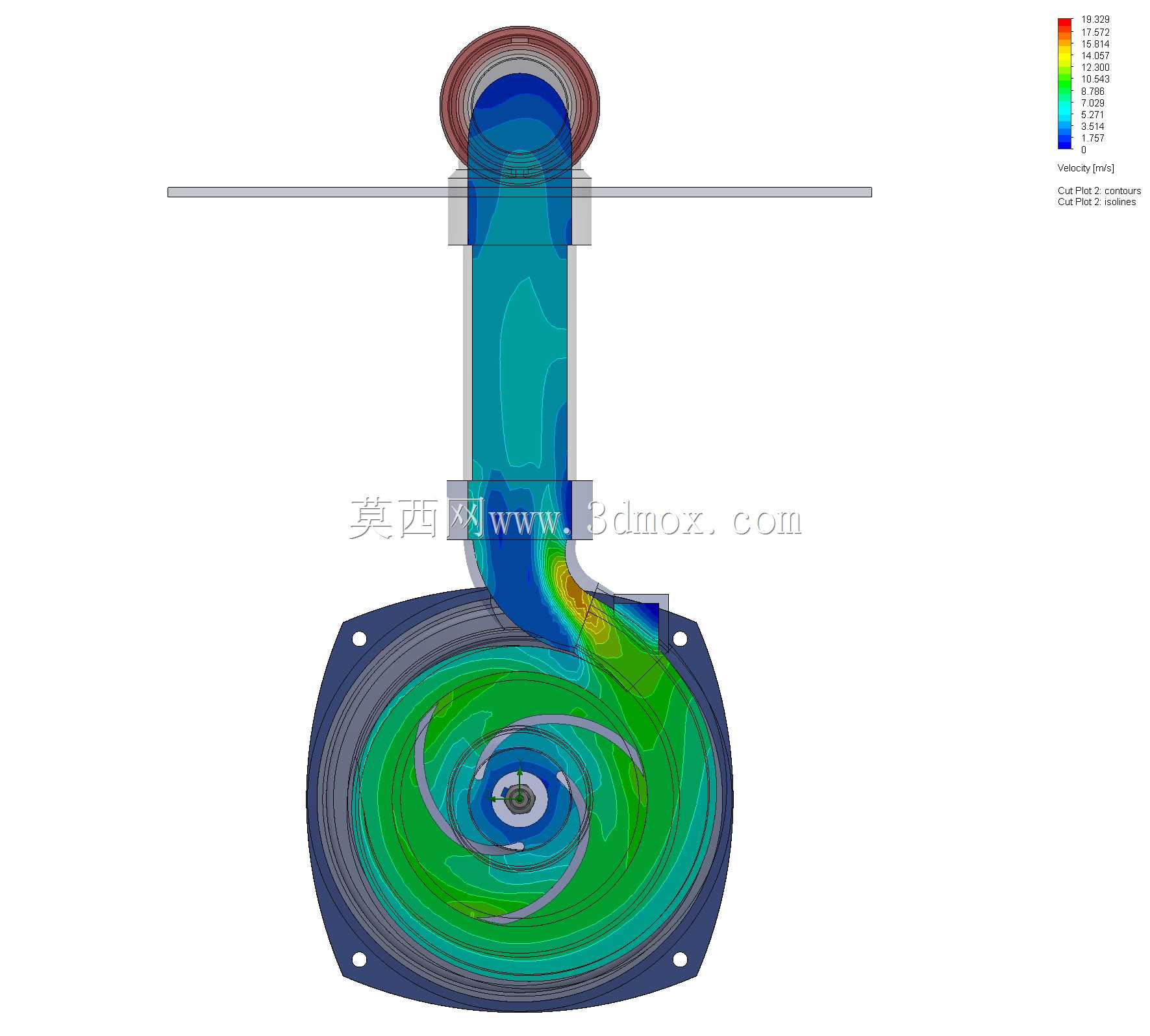

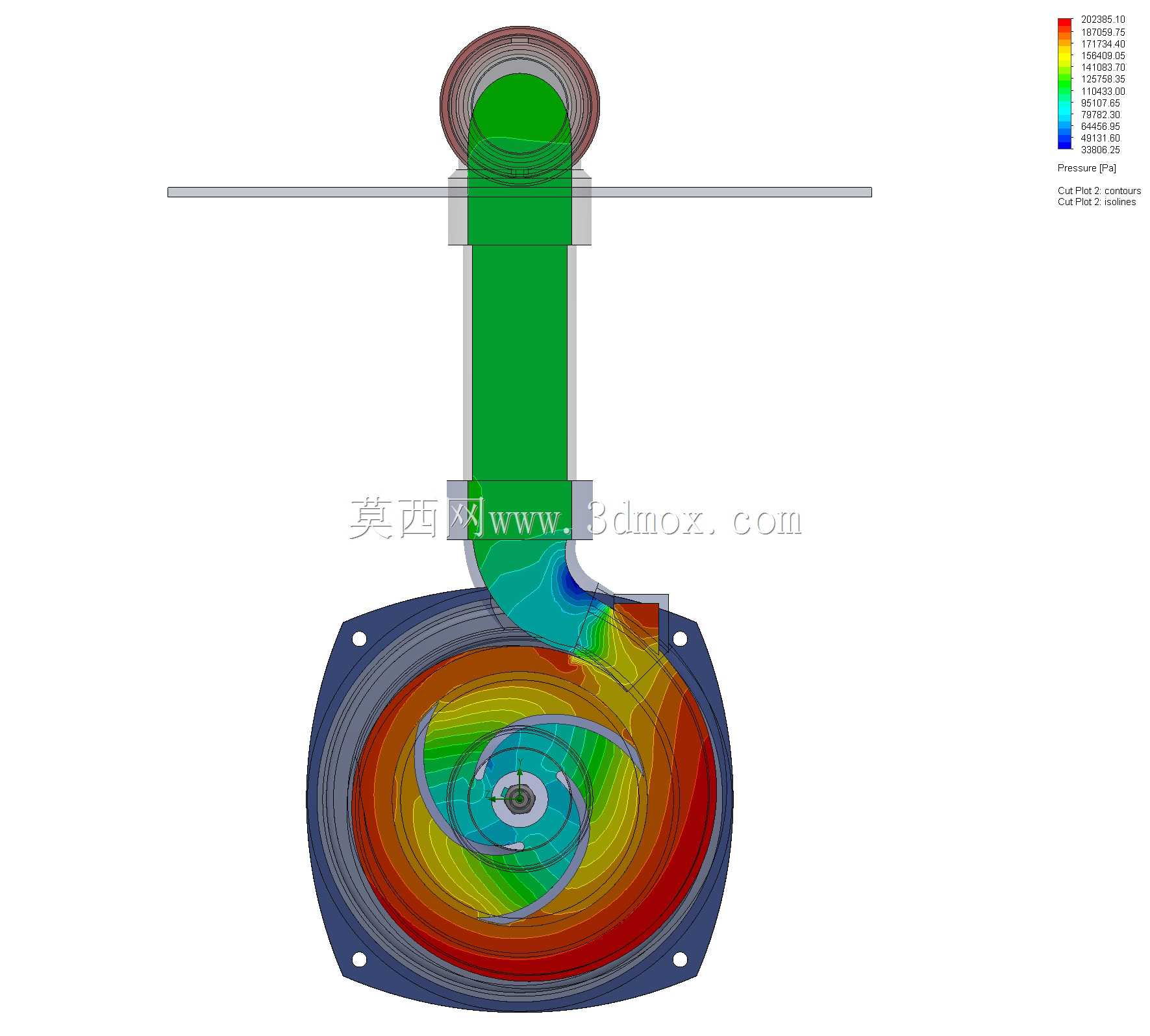

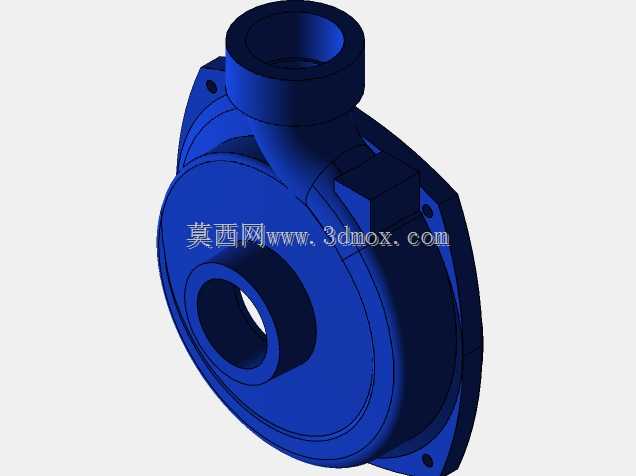

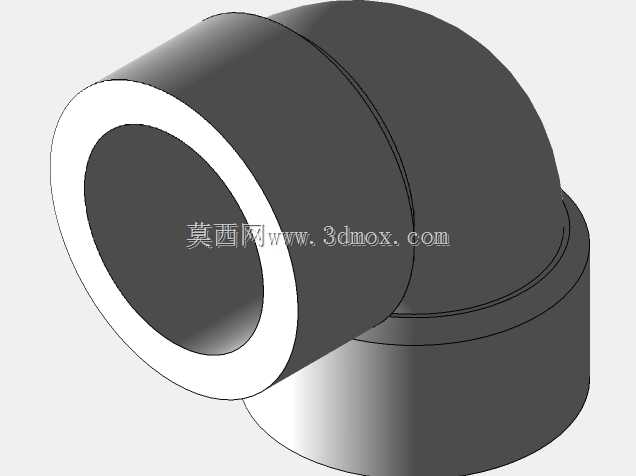

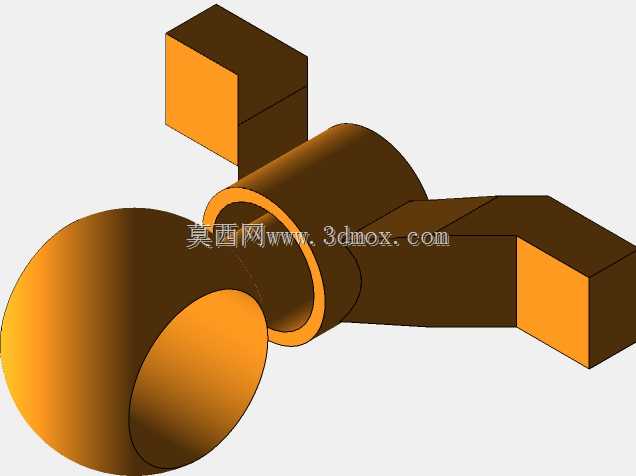

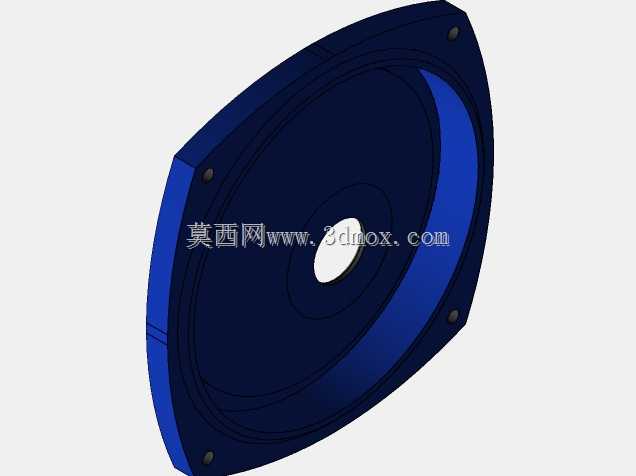

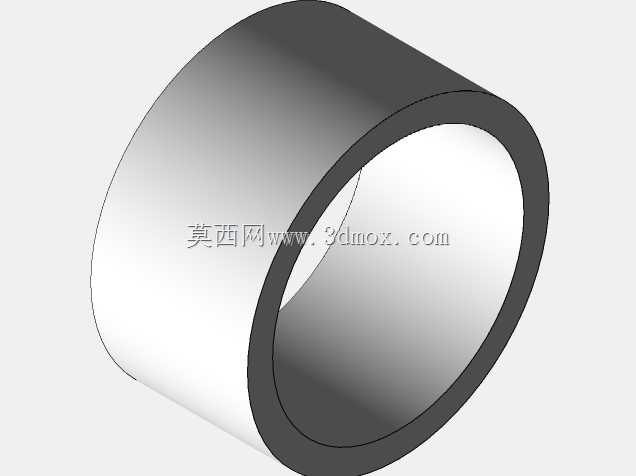

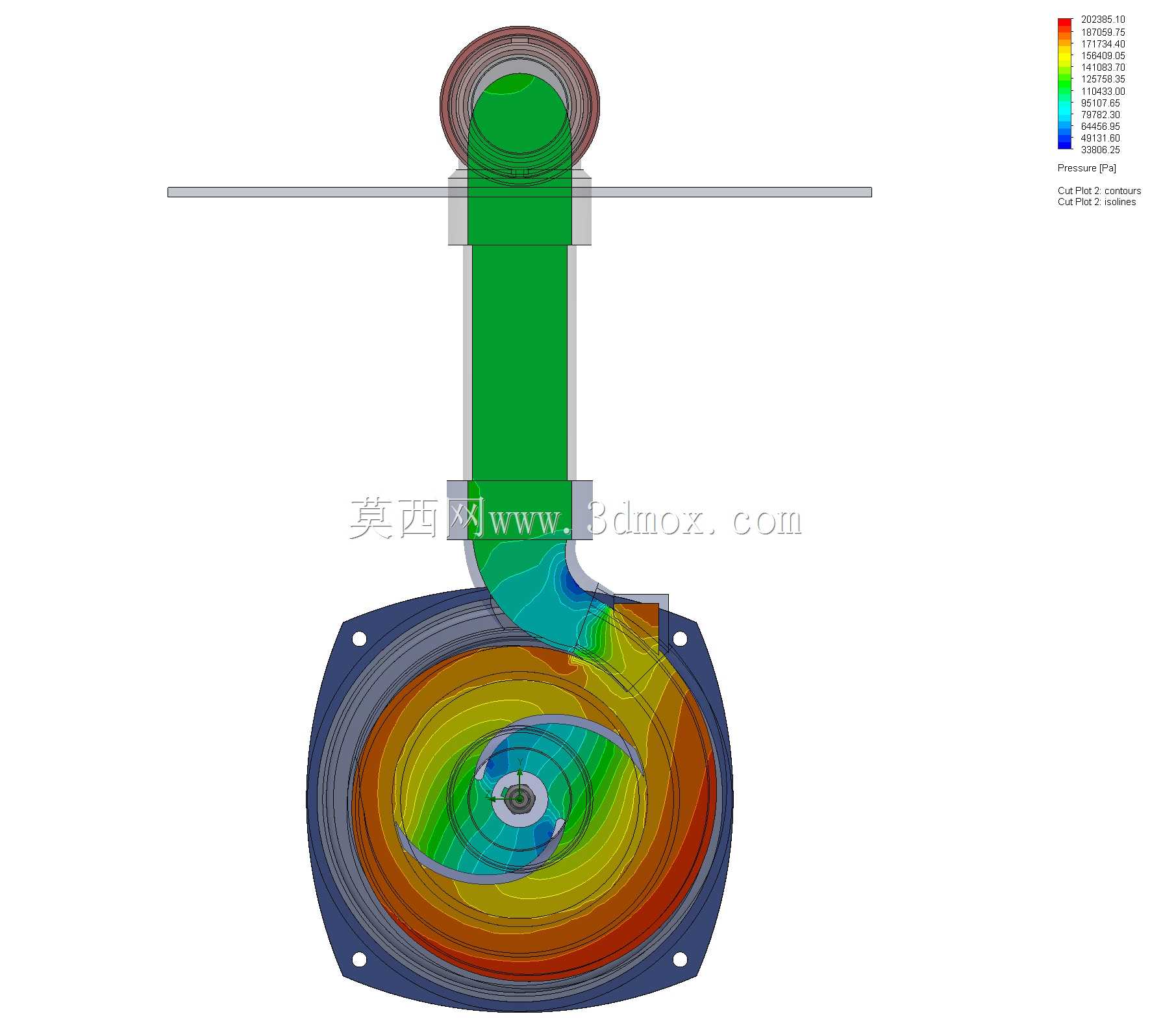

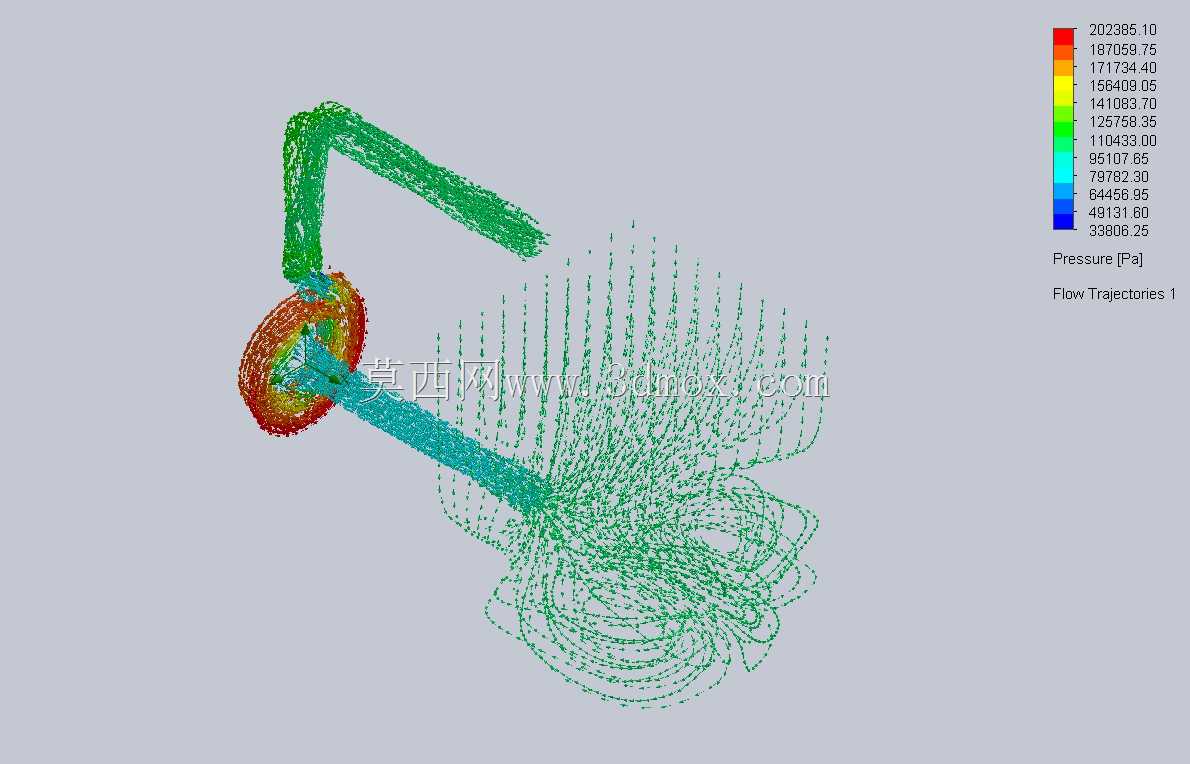

　　罐体底部与安装基板采用全周贴合固定，避免流体流动带来的罐体晃动影响压力检测精度。离心泵本体布置在基板左侧低位，泵体进出口分别通过弯头、直管段连接到罐体的两个接口，形成闭合循环回路，泵体进出口端都加装了截止阀，可在测试不同泵型时快速切断回路，不需要排空罐内全部存液，阀件采用手柄式结构，操作力矩小，现场调试人员无需额外工具即可完成开度调节。压力检测元件分别布置在泵出口端、回路中段位置，可同时采集泵出口瞬时压力与管路传输后的压力衰减数据，为脉冲特性分析提供多点位数据支撑，压力表采用径向安装方式，表盘朝向操作侧，方便测试人员直接读取数值，不需要额外调整观测角度。整套管路的连接采用标准管螺纹配合密封结构，所有管路转弯处都采用大曲率半径弯头，

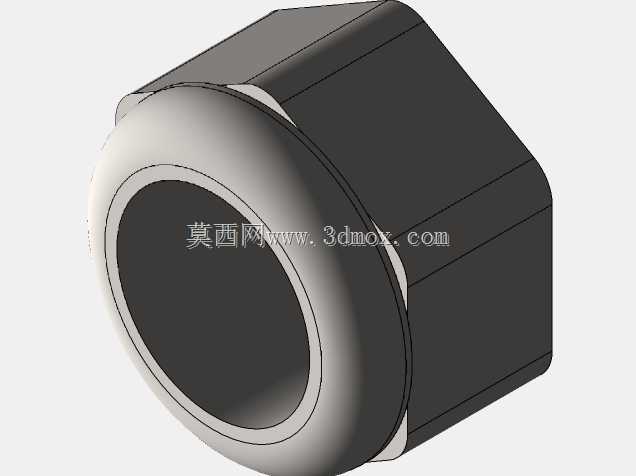

　　减少流体局部阻力损失，避免弯头处的涡流干扰脉冲压力波的传递，保证测试数据的准确性。设计过程中优先考虑了部件的拆装便利性，泵体与管路之间采用活接结构连接，更换不同型号的测试泵体时，只需要松开两端活接即可完成拆装，不需要切割或重新焊接管路；罐体与基板之间采用可拆卸紧固件固定，后期需要更换更大容积罐体时，只需要调整基板上的安装孔位即可适配。安装边界方面，整套装置的横向占用尺寸控制在常规小型实验台的容纳范围内，纵向高度不超过成人站立操作的视线高度，所有操作部件都布置在人体工程学适配的高度区间，不需要登高或下蹲即可完成阀门调节、读数、泵体更换等操作。回路设计上特意保留了半开式脉冲测试的接口扩展空间，可在现有管路上加装流量传感器、

　　温度传感器等检测元件，不需要对原有管路结构做大规模改动，适配不同测试项目的拓展需求。从实际使用角度出发，这套结构的管路支撑都采用近点固定方式，每段直管距离接口不超过200mm就设置管卡固定在基板上，避免流体脉冲带来的管路振动导致接口松动泄漏，泵体底部设置减震垫，减少泵体自身运行振动传递到基板和管路，降低振动对压力检测数据的干扰。储液罐的液位预留了足够的安全余量，测试过程中即使流体出现少量飞溅或蒸发，也不会出现泵吸空的情况，罐体顶部的密封盖可快速开启，方便补充测试介质或者清理罐内沉积的杂质。整套结构没有冗余的装饰部件，所有外露部件都具备实际功能，管路走向清晰明了，后期维护时可以快速判断每个部件的作用，降低运维人员的识别成本。
