剪叉式液压升降作业平台结构

　　剪叉式液压升降平台的建模重点不在外观装饰，而在多级臂架的铰接关系、液压缸布置以及台面受力边界是否能够闭合。实际项目中，这类设备常用于车间设备检修、仓储货物上下线、厂房内临时高位维护、生产线旁物料转运等场景；它不像固定电梯那样需要井道，也不像大型高空作业车那样依赖车辆底盘，而是以紧凑底架和可折叠剪臂完成垂直举升，适合在平整硬化地面上短距离移动后定位使用。

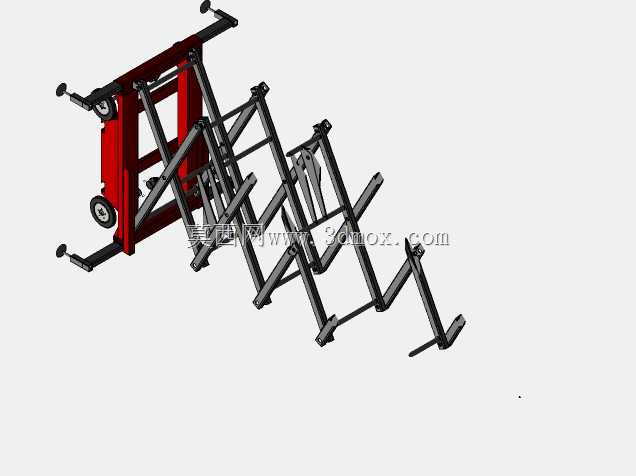

　　从结构思路看，平台下部为承载底框，底框两侧布置剪臂滑道与铰接支座，臂架采用内外两组交叉杆件通过中部销轴连接。下降状态下，臂架近似平卧在底架内，整机高度较低，便于通过门洞、车间通道或在闲置时靠边存放；上升过程中，液压缸推动剪臂角度变化，交叉臂绕中部铰点转动，上端滚轮沿台面导轨滑动，从而把水平方向的推力转化为台面的垂直位移。建模时需要特别保留滚轮、滑块、销轴、轴套和加强板的相对位置，因为这些小件直接决定后续运动干涉检查是否可信。

　　台面部分通常采用框架加铺板形式，四周设置护栏或可拆装防护栏，人员站立、工具摆放或轻型物料放置都需要在台面边界内完成。台面尺寸不能只按外观比例确定，需要结合作业人数、工具箱占位、护栏开启方向以及维护时的弯腰操作空间综合考虑。若用于生产线检修，台面边缘还应预留与固定平台或设备检修口对接的安全距离；若用于货物举升，则要关注台面与托盘、小推车之间的通行宽度，避免护栏立柱占用实际装载面积。

　　液压系统在模型中主要体现为缸筒、活塞杆、尾座铰点和推杆连接座。液压缸并非沿垂直方向直接顶起台面，而是以倾斜角度作用于剪臂或底架连接点，这种布置可以在低位时获得较大初始推力，在高位时保持行程可控。设计时应核对缸体完全收回时是否与底框横梁干涉，完全伸出时活塞杆外露长度是否超出导向范围，以及铰点中心线是否与剪臂回转平面重合。若铰点偏置，实际装配后会产生侧向弯矩，导致轴套磨损加快或缸体受扭。

　　底架下方的行走与支撑结构同样关键。移动式升降平台一般配置脚轮以便转场，作业时则通过可调支腿或支撑脚把载荷传递到地面，避免轮子长期承受举升载荷。三维布置中应把支腿展开范围纳入安装边界，尤其在设备靠近墙柱、流水线机架或仓库货架使用时，支腿外伸空间不足会直接影响稳定性。底架长度、宽度与剪臂收拢长度相互约束：底框过短会导致臂架滑道行程不够，台面升高后水平漂移增大；底框过宽则会降低通道通过能力。

　　剪臂截面多采用矩形管或焊接箱形梁，交叉点销轴承受剪切与弯曲复合作用，端部滚轮则承担滚动接触和侧向导向。模型中若只建立单片臂架而忽略双侧同步连杆，运动仿真容易出现台面偏摆的假象；实际结构依靠左右剪臂同轴连接、同步轴或扭力管保持平衡，使台面在偏载情况下仍能近似水平上升。护栏、踢脚板、台面防滑纹和检修盖板属于人员作业安全边界，虽然不参与主要承载，却会影响操作姿态和事故风险，因此在结构评审中不能省略。

　　从安装边界看，收拢状态需要关注整机最低高度、扶手是否可折叠、脚踏控制位置以及搬运叉车孔的预留；展开状态则要核对最大高度时护栏顶部与厂房梁、管线、灯具的净距，还要确认台面上升后整机投影与支腿支撑范围之间的关系。若在室内使用，地面坡度、楼层承载能力和门口转弯半径都会限制设备选型；若在室外临时检修中使用，还要考虑风载、地面沉降以及支腿垫板面积。

　　建模过程中，应把固定焊接件与转动件分层处理：底架、台面框架、护栏座属于焊接总成，销轴、滚轮、油缸、支腿调节螺杆属于运动或装配件。这样在出工程图时可以分别表达焊缝、配合公差和装配顺序，也便于后续把模型导入运动分析环境，检查剪臂从最低位到最高位的连续动作。对于结构设计人员来说，真正有价值的不是单一静止姿态，而是收拢、中位、最高位三种状态下的空间包络；对于设备选型人员来说，则需要通过台面尺寸、支腿范围、收拢高度和举升机构布局判断现场是否可用。
