嵌入式二维码识读扫描模组结构设计

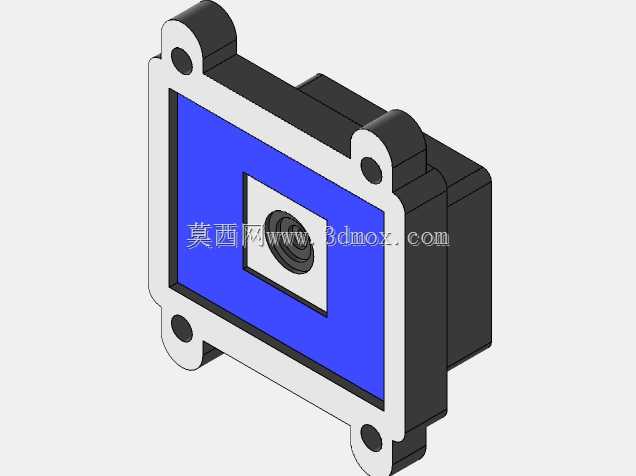

　　做嵌入式扫码设备集成的结构工程师多半都碰过识读模组的选型适配问题，这款带安装法兰的方形识读单元，是专门针对柜装、面板嵌装场景做的结构优化款，核心是解决工业现场固定安装时的定位精度、防护冗余和接口走线问题。先从安装边界说起，模组主体采用方形分层结构，外层一圈带四个安装凸耳的白色框架是安装定位法兰，凸耳上预留的通孔适配M3规格的沉头螺丝，安装孔位呈对称分布，不管是横向还是竖向嵌装都能保证受力均匀，不会出现长期使用后模组倾斜偏移的问题；法兰内侧的蓝色区域是识读窗口的防护压圈，压圈高出主体表面1.2mm，既可以在面板安装时压紧密封胶条实现基础的防尘防护，也能避免外部硬物直接刮蹭到内部的识读镜头，窗口中心的镜头座做了下沉式设计，镜头端面距离防护压圈外表面有3mm的安全距离，日常擦拭维护时不会碰伤镜头镀膜。

　　从实际应用场景来看，这类模组大多用在自助终端、生产流水线溯源工位、智能柜存取核验、门禁通道核验这些需要固定嵌入安装的位置，和手持扫码枪不同，固定安装的模组不需要考虑手持握持的人体工学，反而要优先考虑安装后的稳定性、环境适配性和接口通用性。这款模组尾部预留的USB接口是直插式设计，接口位置做了凸台加强，避免插接线材时外力直接作用在内部PCB板上，走线方向垂直于安装面板，嵌装时只需要在面板后方预留25mm的走线空间即可，不需要额外做弯头线材的适配，能减少现场安装的线材采购成本。

　　设计思路上，整个模组的外壳采用拼接式结构，黑色的主体后壳和白色的安装法兰通过卡扣加定位柱配合，不需要额外打螺丝就能实现壳体的预固定，后期维护拆解时只需要撬开卡扣就能分离前后壳，更换内部镜头或者主板时不需要完全拆下整个模组，能降低设备运维的时间成本。壳体的边角都做了R2的圆角处理，一方面是嵌装时不会划伤安装人员的手，另一方面也能减少应力集中，避免安装时螺丝拧得过紧导致壳体边角开裂。识读窗口的方形视场做了精准的限位，蓝色压圈的内框尺寸刚好匹配镜头的最大识读视场角，不会因为压圈遮挡导致边缘的二维码识别失败，同时压圈的哑光蓝色涂层可以减少环境光的反射，避免强光直射镜头时出现眩光影响识读率。

　　尺寸适配方面，整个模组的安装法兰对角线尺寸控制在70mm以内，安装凸耳的外边缘到模组中心的距离一致，面板开孔时只需要开一个对应主体尺寸的方孔，四个安装孔的位置可以直接通过法兰定位，不需要额外做复杂的开孔定位工装，现场安装时普通的手电钻就能完成开孔作业，对安装人员的技能要求不高。模组主体的后壳部分做了防滑的筋位设计，嵌装时推入面板开孔后，筋位可以和开孔内壁形成轻微的过盈配合，在打螺丝之前就能临时固定模组位置，方便安装人员调整识读角度后再锁紧螺丝。另外，壳体的拼接缝都做了错位止口设计，即使不打密封胶，也能阻挡大部分的粉尘从拼接缝进入模组内部，适配普通工业车间的粉尘环境使用，不需要额外做防尘罩的加装。

　　从功能适配的结构设计来看，镜头周围的方形凸台是补光灯的安装位，结构上预留了灯板的安装槽，补光灯的光线通过压圈的内侧面反射到识读区域，不会直接直射镜头造成过曝，这种漫反射的补光结构比直射式补光的识读效果更好，尤其是对反光材质表面的二维码识别率提升明显。USB接口的位置做了防呆设计，接口周围的壳体高出接口端面0.5mm，插线时如果方向不对根本插不进去，能避免现场安装时硬插导致接口损坏。整个模组的重量控制在80g以内，安装在薄面板上也不会出现面板变形下垂的问题，对安装载体的结构强度要求很低，哪怕是1mm厚的塑料面板也能稳定固定。
