多通道控制电路继电器模组结构设计

　　在工业自动化控制回路搭建、小型设备电控系统集成、测试台架信号转接场景中，这类多通道继电器模组是非常常见的信号中转、功率切换部件，很多刚接触电控结构设计的工程师容易只关注电气参数，忽略安装结构与接线便利性的匹配，最终导致现场装配效率低、后期维护排查困难。这款模组的结构设计首先考虑了柜内安装的兼容性，采用侧边安装耳的固定方式，安装耳上预留的长圆孔可以适配不同安装孔距的导轨或者安装板，抵消加工带来的孔位误差，不需要额外做转接件就能直接固定在标准电控箱的安装梁上，整体安装边界控制得比较紧凑，横向宽度不会占用过多柜内空间，在排布多组同类模组时，相邻模组之间预留的散热间隙刚好满足小功率继电器长期工作的温升要求，

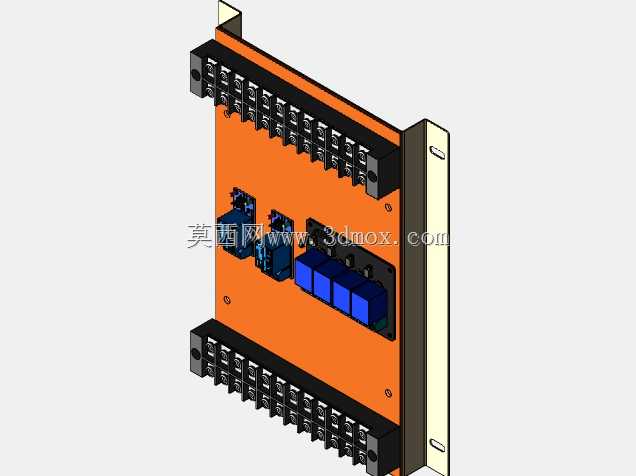

　　不会出现热量堆积导致触点寿命缩短的问题。从功能布局来看，模组上下两侧排布的螺钉式接线端子分别对应输入控制端与输出负载端，端子的间距符合低压电控的安全爬电距离要求，接线时不需要额外做绝缘隔离处理，每个端子的螺钉压接位置都做了导向倒角，多股硬线或者压了冷压端子的软线都能顺利插入，不会出现线芯散丝压接不牢的情况。中间橙色的绝缘安装板是整个模组的结构载体，板材选用耐温的绝缘工程材料，既可以固定继电器本体与接线端子的相对位置，也能实现上下端子排之间的电气隔离，避免接线失误时出现跨回路短路。板上搭载的继电器分为4通道与1通道两个功能区，不同通道之间预留了足够的操作空间，后期如果需要更换单个继电器，不需要拆卸周边接线就能直接插拔替换，

　　维护效率比焊接式的继电器板高很多。设计时还考虑了现场接线的防错逻辑，上下端子排的编号丝印位置对应继电器的通道序号，接线时可以直接对照原理图逐点压接，不需要反复核对线路走向，减少接线错误的概率。侧边的绝缘挡板做了加厚处理，在模组并排安装时，既可以挡住相邻模组的接线端，避免不同模组之间的导线意外触碰造成短路，也能提升整个模组的结构强度，在运输或者现场安装时不会因为轻微磕碰导致端子变形。很多同类产品在设计时会把继电器直接贴装在安装板上，这款模组在继电器与安装板之间预留了微小的空气间隙，继电器工作时产生的热量可以通过间隙散出，不会直接传导到安装板上导致板材老化加速。接线端子的底部做了定位凸台，卡入安装板的定位槽之后再用螺钉固定，

　　即使接线时施加较大的拧紧力矩，端子也不会出现偏移或者转动，保证长期使用后的接线可靠性。对于需要做三维布线的工程师来说，这个模组的模型可以直接导入电控柜装配体中，提前模拟接线的弯曲半径，核对与周边断路器、接触器等元件的安全距离，避免实际装配时出现线缆干涉、柜门无法闭合的问题。在做设备选型时，这类集成式的继电器模组比单独零散安装继电器加接线端子的方式节省至少三分之一的装配空间，接线工作量也能减少近四成，非常适合批量生产的标准设备使用。设计过程中还兼顾了不同使用场景的适配性，安装板的厚度经过核算，既不会因为过薄导致安装时出现形变，也不会因为过厚增加不必要的重量与材料成本，整个模组的重心落在安装耳的固定点连线范围内，长期使用不会因为震动导致安装松动。
