猎犬DSSC赛车转向操控装置设计方案

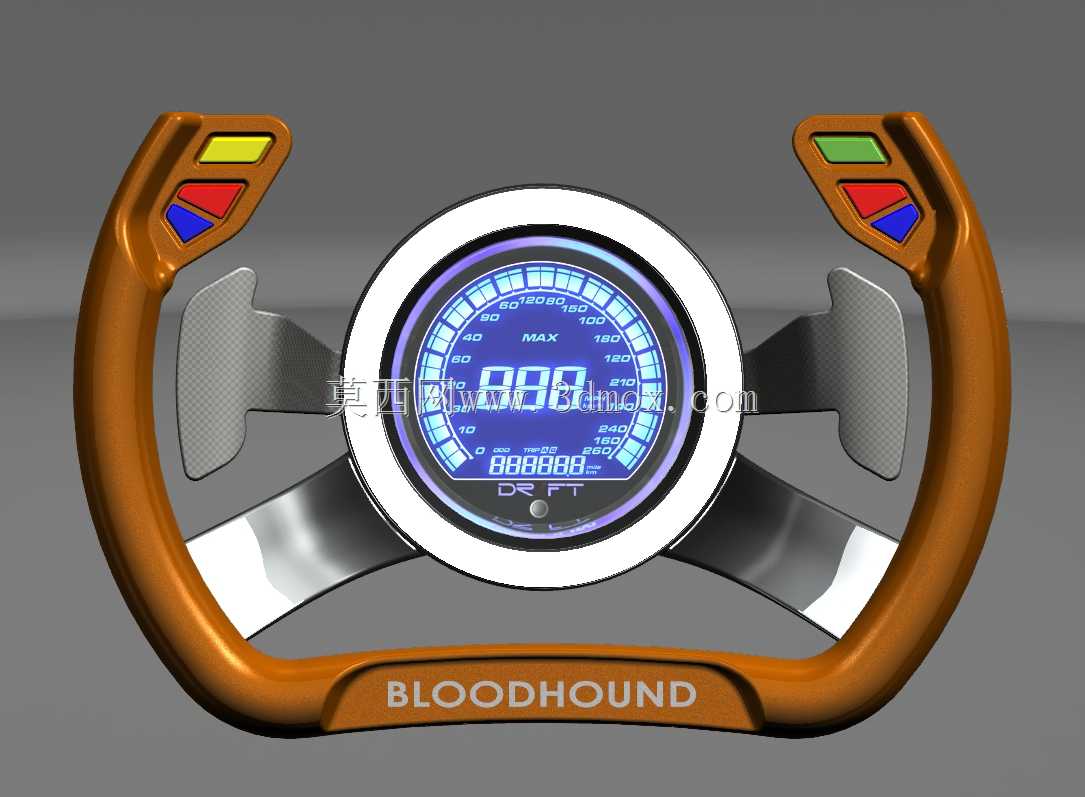

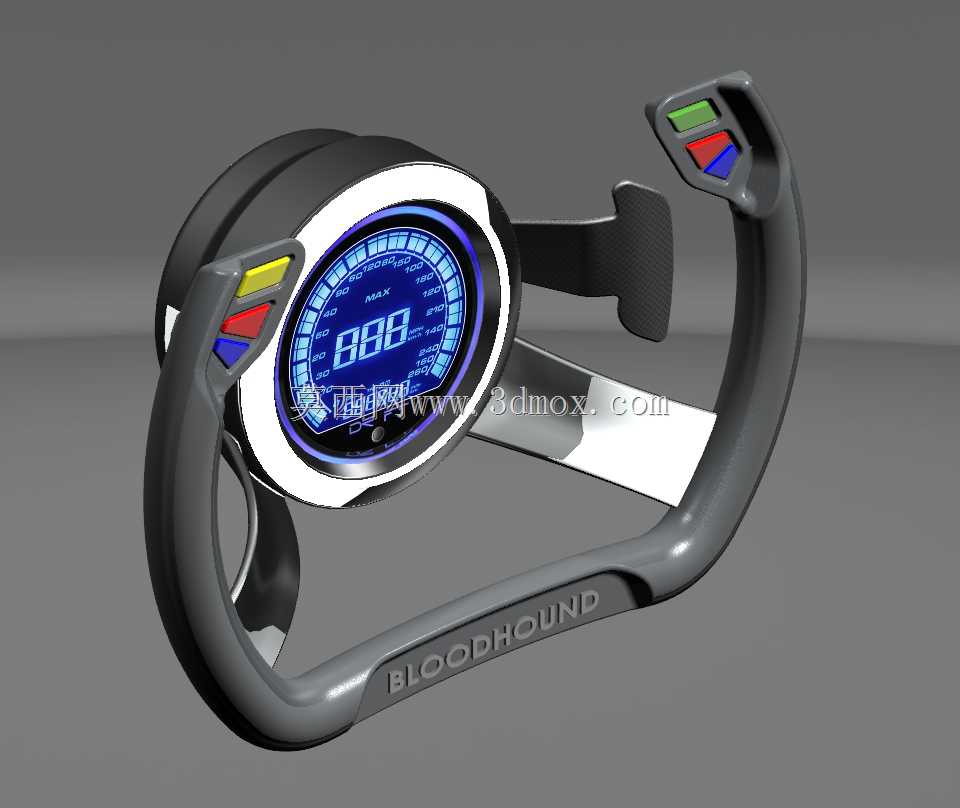

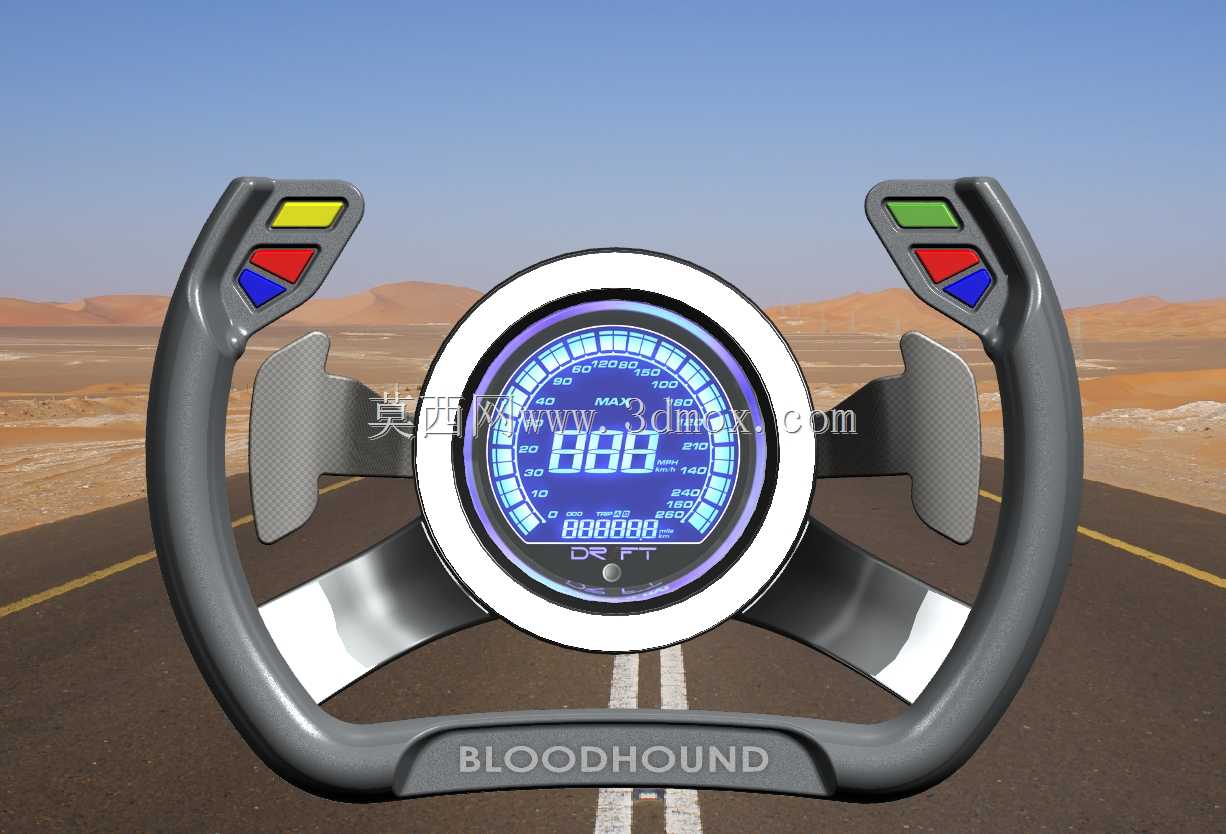

　　这款转向操控装置面向陆地极速竞速类特种赛车开发，核心适配大马力超音速竞速车辆的驾驶操控需求，在极速行驶场景下，驾驶员需要在保持握持转向的同时完成全部核心驾驶操作，无需抬手离开转向机构触碰中控台按键，避免转向动作中断带来的行驶风险。装置整体采用开式双握把结构，区别于传统民用车辆的全圆环方向盘，上下区域做了镂空切除处理，既降低了整体结构重量，也给中部集成的数字仪表盘留出了充足的观察视野，驾驶员在正坐驾驶姿态下，视线无需大幅偏移即可读取全部行驶参数。握把区域采用符合人体工学的弧形曲面设计，握持段做了贴合手掌弧度的内收处理，表面预留了防滑包覆层的安装槽位，可匹配不同厚度的防滑包覆材料，适配不同驾驶手套的握持手感，

　　长时间握持也不会出现局部应力集中导致的操作疲劳。左右握把的上端区域集成了分组式功能按键，左侧握把布置黄、红、蓝三色实体按键，分别对应动力模式切换、紧急断油、通讯触发功能，右侧握把布置绿、红、蓝三色实体按键，对应制动系统调试、驻车锁定、数据标记功能，所有按键均采用凸起式大尺寸设计，按键表面做了差异化的纹理处理，驾驶员佩戴厚款赛车手套时也可通过触感快速区分按键功能，无需目视确认即可完成操作。握把与中部基座之间布置了双侧换挡拨片，拨片采用金属冲压成型结构，表面做了网格状防滑纹理，拨片的触发行程设置为15毫米，触发力度调校为25牛，既可以避免行驶过程中的震动误触发，也能保证快速换挡时的操作响应速度。中部集成的全数字仪表盘采用环形UI设计，

　　外圈为时速刻度显示，量程覆盖0至1800公里每小时的极速区间，中部大字号数字显示实时车速，下方区域可切换显示冷却液温度、涡轮压力、剩余燃油、电池电压等核心车辆参数，仪表盘外圈设置了可自定义的LED提示灯环，可根据转速区间、故障预警等级显示不同颜色的提示灯光，帮助驾驶员在视线聚焦前方赛道时通过余光感知车辆状态。装置底部的横向连接梁上蚀刻有车型标识，该结构同时作为整体框架的受力加强件，连接左右两个握把的下端，抵消转向时的结构形变，整体框架采用碳纤维复合材料一体成型，核心受力点预埋金属衬套，保证结构强度的同时将整体重量控制在1.2千克以内。安装接口采用行业通用的6螺栓花键连接结构，适配主流赛车转向柱的安装尺寸，

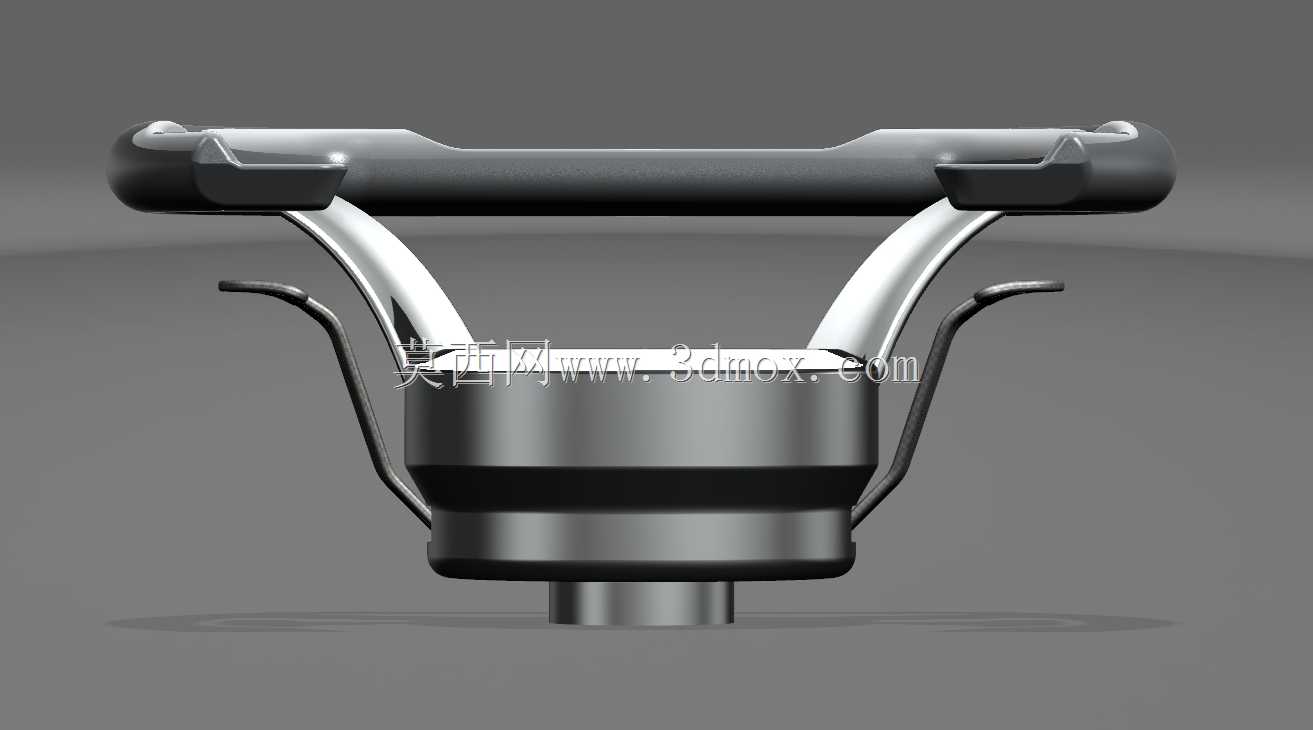

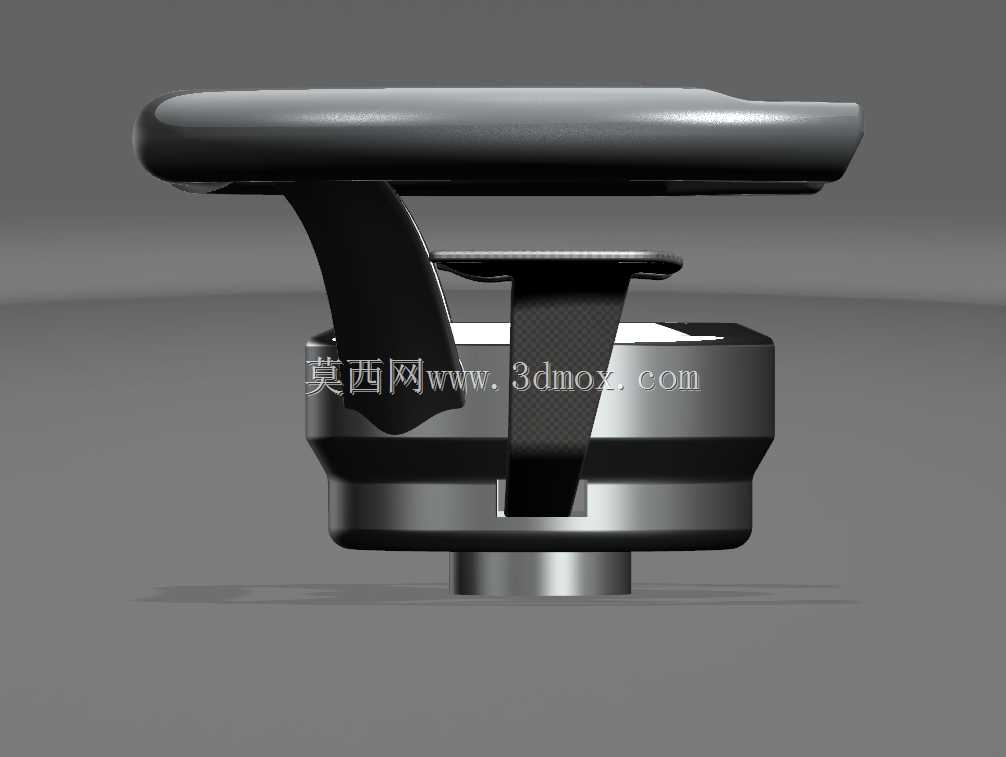

　　安装端面的平面度公差控制在0.05毫米以内，保证转向时的同轴度，避免高速行驶时出现方向盘抖动问题。装置的整体外轮廓宽度为350毫米，上下方向高度为280毫米，安装后与驾驶舱仪表台的最小间隙预留25毫米，满足全角度转向时的运动边界要求，不会与周边的驾驶舱部件发生运动干涉。设计过程中针对握持区域做了多轮人机工程验证，调整了握把的后倾角度为12度，适配竞速驾驶时的手臂自然摆放姿态，按键的布置位置经过反复校核，保证手指在握持状态下的自然活动范围可覆盖全部操作按键，无需改变握持手势即可完成所有高频操作。结构设计上充分考虑了赛事使用的维护需求，所有按键模块、仪表盘模块均采用快拆式安装结构，单个模块出现故障时可单独拆卸更换，无需拆解整个转向装置，大幅缩短赛事过程中的维修更换时间。框架的受力结构经过有限元仿真验证，在施加200牛米的极限转向扭矩时，最大形变量不超过0.2毫米，满足极速行驶时的结构强度要求，不会出现结构失效的风险。
