货车车轮剖切展示结构三维设计

　　在商用车底盘行走系统的设计验证环节，车轮总成的结构合理性直接关系到整车承载能力、行驶安全性与后期维护效率，这款剖切处理的货车车轮结构模型，完整还原了重载商用车车轮从轮辋到轴端连接的全部装配关系，可直接用于结构教学、装配干涉校验以及维修培训场景。不同于常规的外观展示模型，该模型做了轴向剖切处理，将原本隐藏在轮辋内侧的轮毂连接结构、紧固件排布、密封组件以及轴端配合界面全部直观呈现，设计过程中优先考虑了重载工况下的载荷传递路径：轮辋采用变截面滚压成型的曲面轮廓，踏面位置的圆弧曲率完全匹配公路货运场景下的轮胎安装贴合要求，轮辐与轮毂连接的法兰面做了加厚处理，螺栓孔位采用均匀圆周排布，单颗螺栓的预紧力承载边界经过反复校核，

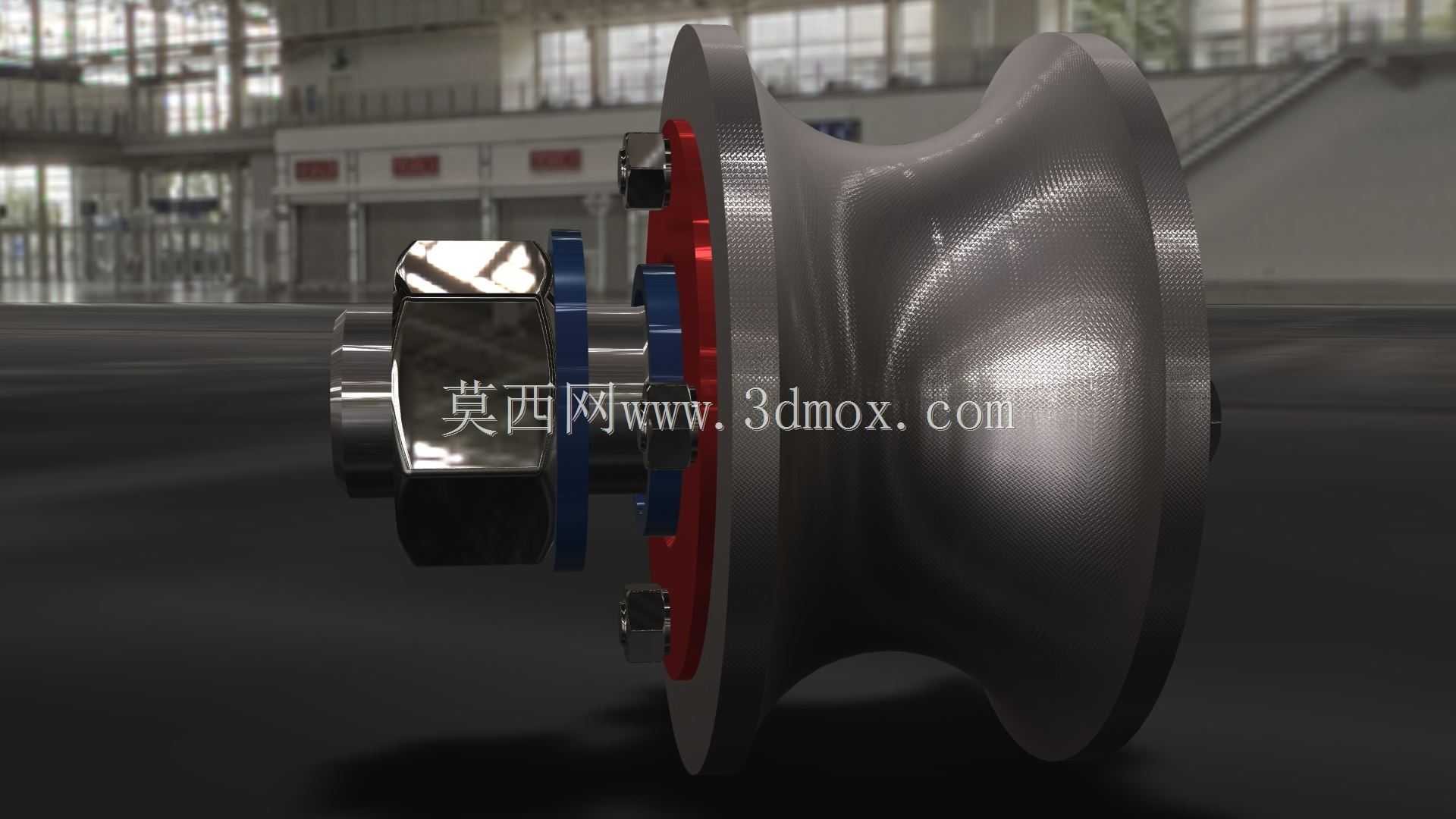

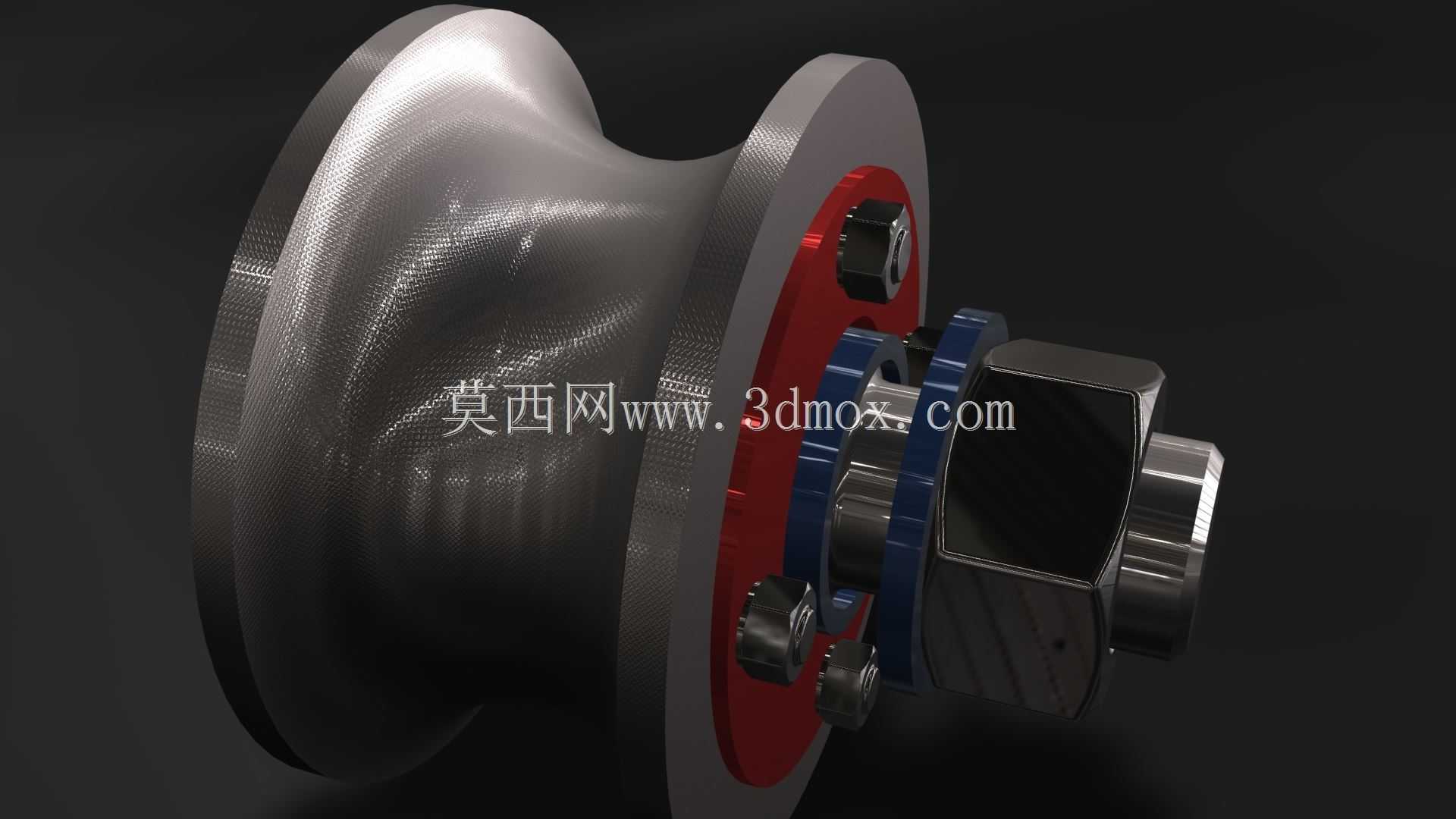

　　可满足额定载荷下的交变应力耐受要求，避免长期行驶后出现螺栓松动、法兰面压溃的问题。从安装边界来看，该车轮总成的轴端配合段采用标准方轴连接结构，配合面的公差带选取兼顾了装配便利性与传动可靠性，轴端的锁紧螺母、止动垫片以及外侧的防护端盖都做了等比例还原，相邻组件之间的装配间隙严格按照商用车底盘设计规范设定，既保证转动过程中不会出现异常卡滞，也能避免间隙过大导致的行驶抖动。轮毂内侧的密封组件采用多层复合结构，可阻挡行驶过程中泥水、粉尘进入轴承配合腔，延长轮端保养周期，轮辋与轮毂连接的位置设置了定位止口，装配时可快速实现同轴度找正，降低现场装配的对位难度。设计过程中特意将不同功能的组件做了材质区分展示，红色的轮辐连接段、蓝色的密封隔套、

　　金属原色的轮辋与紧固件，可让查看者快速区分不同部件的功能边界，剖切位置特意选在轮辋受力最大的截面处，能清晰展示轮辋的壁厚变化趋势——从踏面位置到法兰连接位置，壁厚根据载荷分布做渐变处理，在保证整体强度的前提下尽可能降低非受力区域的材料冗余，兼顾轻量化与承载需求。在实际工程应用中，这类剖切模型可用于新员工的装配培训，无需拆解实物总成就能清晰展示内部零件的装配顺序与配合关系，也可用于售后维修环节的故障点位讲解，帮助维修人员快速判断轮端异响、密封失效等常见故障的发生位置。模型的所有配合面都做了装配约束还原，转动副的设置符合实际车轮的转动自由度，可直接用于运动仿真验证，模拟不同载荷下车轮组件的应力分布情况，

　　为后续的结构优化提供直观的参考依据。轮辋外侧的轮廓做了圆滑过渡处理，避免应力集中导致的疲劳开裂，螺栓头部的沉台设计可保证螺栓安装后不会突出轮辐表面，避免与轮胎内侧产生摩擦干涉，轴端的防护端盖采用卡扣式连接结构，拆卸时无需专用工具即可完成密封件检查与润滑脂补充，降低日常维护的操作难度。
