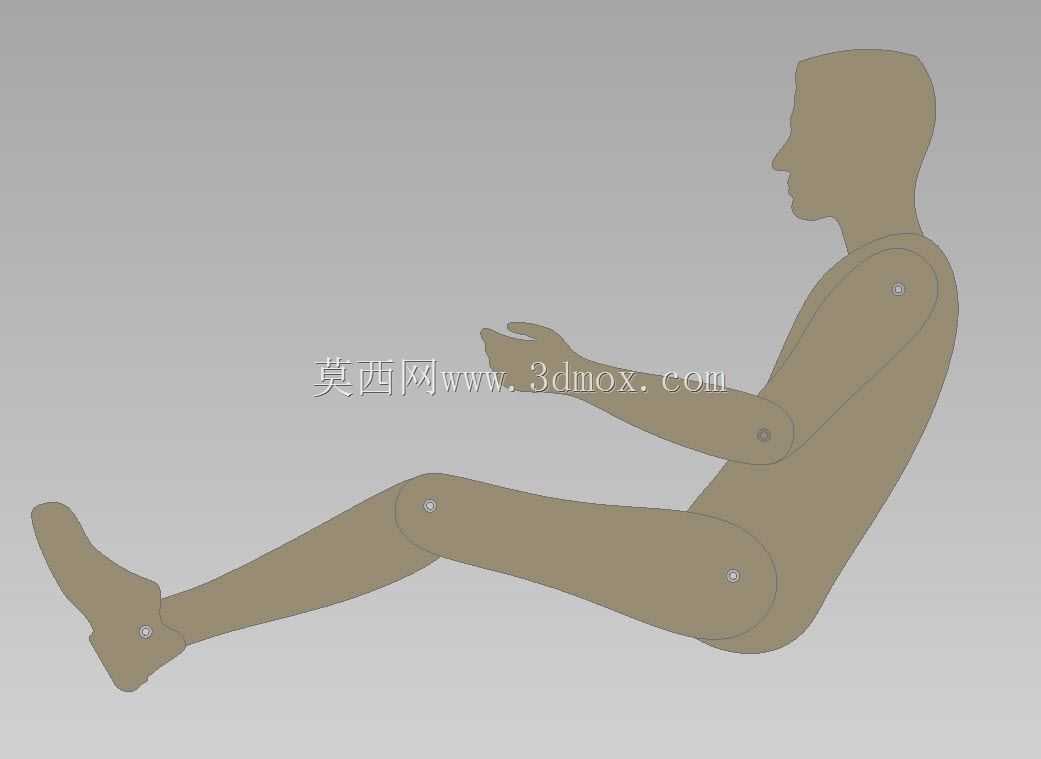

汽车驾驶位人体坐姿H点定位基准模板

　　做整车总布置的工程师都清楚，H点是座舱布局里牵一发而动全身的核心基准，从方向盘倾角、踏板行程到座椅滑轨行程、顶棚高度、A柱视野校核，甚至后排腿部空间的测算，全要围绕这个基准点展开，要是前期H点定位出偏差，后续数模迭代时要调整的关联结构能多到让整个项目组加班半个月。这个人体坐姿模板就是专门为座舱总布置环节做的定位基准，不是那种用于渲染展示的高精度人体扫描模型，所有关节点的位置、肢体段的比例都严格按照汽车行业通用的人体百分位参数设置，能直接导入装配环境作为约束基准使用。

　　实际项目里用这类模板的时候，首先要把模板的H点约束到整车坐标系的预设坐标上，也就是总布置规范里定义的R点附近，之后再根据目标车型的定位调整坐姿参数——做运动型轿跑的时候，要把躯干靠背角调小，大腿和小腿的夹角收窄，模拟更具战斗感的低坐姿，这时候要同步校核方向盘下沿到大腿的间隙，保证打方向时膝盖不会碰到转向柱护板；做家用MPV或者SUV的时候，要把靠背角调大，腿部支撑段放平，模拟更放松的乘坐姿态，这时候要注意座椅滑轨的最前最后位置能不能覆盖5百分位女性到95百分位男性的坐姿调整需求，还要保证踏板踩到底的时候膝盖弯曲角度在合理区间，避免长时间驾驶疲劳。

　　这个模板的关节都做了参数化约束，肩、肘、髋、膝、踝这些关键转动副都保留了自由度调整空间，不用重新拆解模型就能直接拖动调整姿态，比自己从零搭建人体骨架效率高很多。做视野校核的时候，可以直接以模板的眼点为基准生成视野椭圆，校核A柱的双目障碍角是不是符合国标要求，内后视镜能不能覆盖完整的后窗视野，外后视镜的视野范围能不能满足变道时的观察需求；做碰撞安全校核的时候，这个模板的肢体段质心位置也做了对应设置，可以直接作为假人定位的初始基准，不用反复调整假人的初始姿态，节省CAE分析前的预处理时间。

　　很多刚入行的工程师容易忽略人体模板和整车硬点的匹配关系，随便找个人体模型就往坐标系里放，最后做出来的结构要么是踏板离得太远小个子驾驶员踩不到，要么是方向盘离得太近大个子驾驶员顶腿，甚至会出现安全带锚点位置不对，佩戴时勒脖子的问题。这个模板的所有肢体比例都对应行业通用的SAE人体尺寸标准，调整姿态时各肢体段的长度不会发生变化，不会出现拉伸变形导致的基准偏差，能保证从概念设计到详细数模阶段，所有和人机相关的硬点都保持统一基准。

　　安装边界上，这个模板导入装配后不需要做额外的固定约束，只需要把H点和整车坐标系的R点做重合约束，再根据设计需求调整各关节角度即可，不会和周边的座椅、仪表板、踏板、方向盘等零件产生干涉冲突，调整姿态时可以实时做间隙检查，比如仪表板下沿到膝盖的距离要预留足够的碰撞溃缩空间，扶手箱高度要和肘部自然放置的高度匹配，顶棚到头部的距离要预留颠簸路面的跳动余量，这些校核工作都可以依托这个模板快速完成，不用等座椅、内饰件的数模全部做完再回头调整人机硬点，能大幅减少后期的设计变更量。

　　另外在做座椅设计的时候，这个模板也能作为型面设计的基准，根据大腿、背部、臀部的贴合位置调整座椅发泡的型面弧度，保证支撑性的同时避免局部压迫点，做扶手、门把手、中控按键布置的时候，也能依托模板的手臂活动范围校核操作可达性，保证常用按键都在驾驶员不需要大幅侧身就能碰到的范围内，从根源上提升整车的人机交互体验。
