汽车离合器总成及配套传动连接部件结构

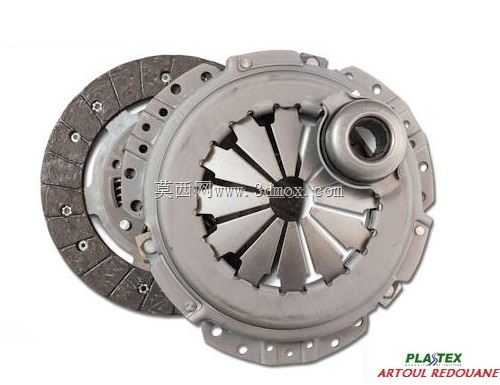

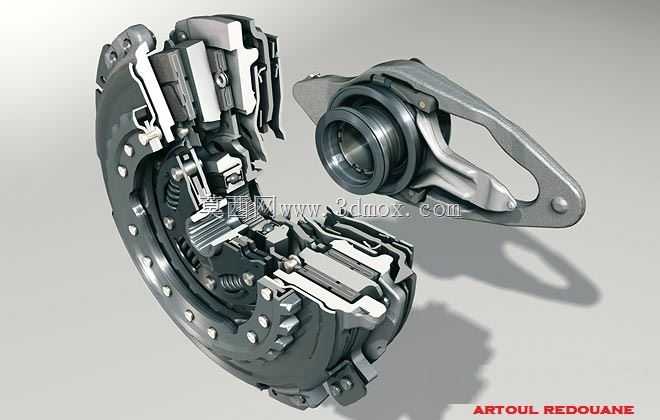

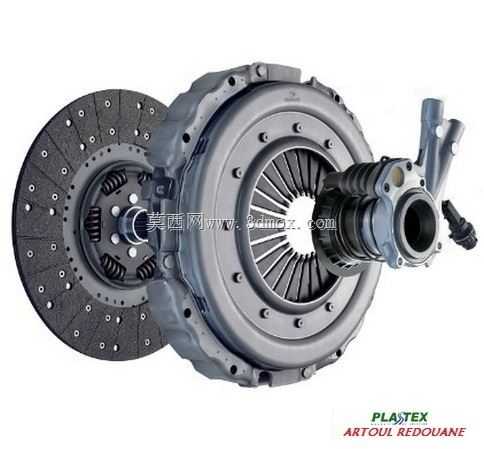

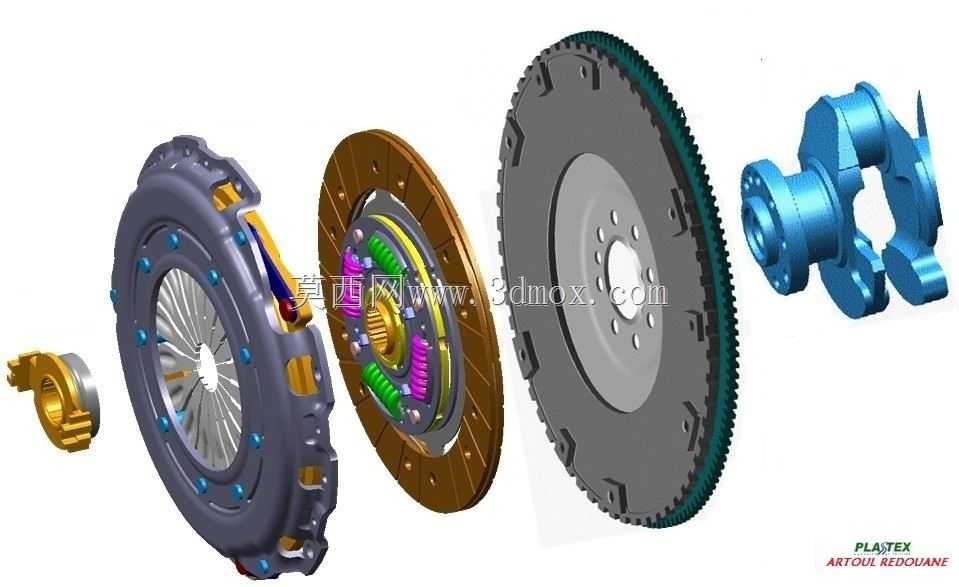

　　这套结构覆盖手动挡车辆传动系统中离合器模块的核心组成，包含压盘总成、从动摩擦片、飞轮以及配套的传动连接端件，是动力传递路径中承担接合、切断动力输出的核心功能单元。在实车布置中，该总成安装于发动机曲轴输出端与变速器输入轴之间，日常行驶场景下，压盘通过膜片弹簧的压紧力将从动盘紧压在飞轮端面，依靠摩擦面的静摩擦力将发动机输出扭矩完整传递至变速器输入轴，驱动车辆行进；当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指，带动压盘压爪抬起，解除从动盘的压紧力，此时动力传递路径被切断，可完成换挡操作、怠速停车等动作，避免换挡过程中齿轮打齿，也能在起步时通过半联动状态缓冲动力冲击，让动力输出更平顺。从结构设计逻辑来看，飞轮采用大直径齿圈结构，

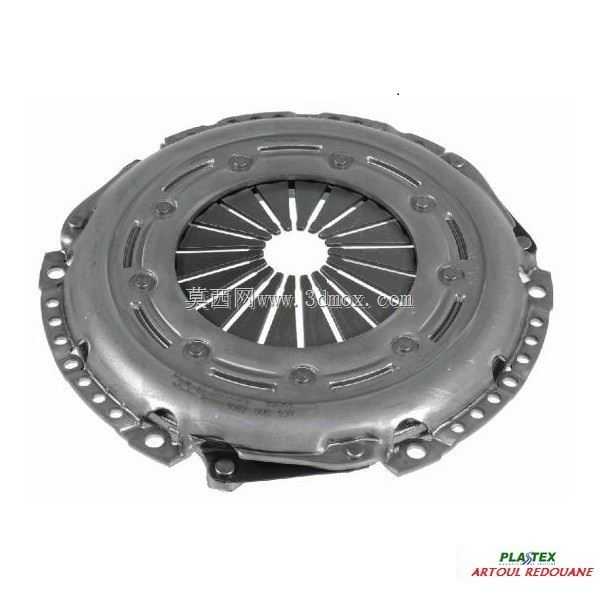

　　外圈的启动齿圈与启动电机驱动齿轮啮合，承担发动机启动时的动力输入功能，同时飞轮自身具备较大转动惯量，可存储发动机做功行程的部分能量，带动曲轴连杆机构越过上下止点，降低曲轴运转的转速波动，让发动机输出更平稳；飞轮与曲轴输出端通过中心定位孔止口定位，端面布置多组螺栓孔实现刚性连接，安装时需保证端面跳动量控制在合理区间，避免高速运转时出现偏摆导致离合器抖动。压盘总成采用膜片弹簧作为压紧元件，相比传统螺旋弹簧结构，膜片弹簧具备非线性的压紧力特性，在摩擦片正常磨损范围内可保持压紧力基本稳定，同时整体轴向尺寸更紧凑，压盘本体采用灰铸铁材质，具备良好的耐热性与摩擦匹配性，工作表面经过精车加工，平面度要求较高，

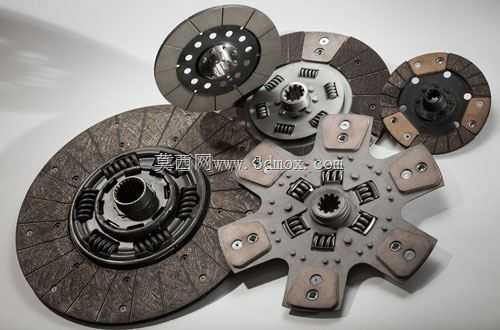

　　避免与从动盘接触时出现局部压力不均导致的打滑、烧片问题；压盘外壳通过多组传动钢片与飞轮侧连接，既可以传递扭矩，又能允许压盘沿轴向小范围移动，满足分离、接合的动作需求。从动盘也就是常说的离合器片，两侧铆接有摩擦面片，摩擦材料采用耐高温的复合材料，兼顾摩擦系数与耐磨性能，中间布置有波形弹簧片，在接合过程中可逐步压紧，缓冲接合冲击；从动盘中心设置有花键毂，与变速器输入轴的花键段配合，可沿轴向滑动，花键配合间隙需控制在合理范围，间隙过大会导致动力传递时出现旷量异响，间隙过小则会导致分离不彻底、换挡卡滞；部分从动盘内部还设置有扭转减振弹簧，可吸收动力传递过程中的扭转振动，降低传动系统的冲击载荷，避免齿轮、轴类零件出现早期疲劳损坏。

　　配套的蓝色连接端件属于离合器壳体侧的传动连接支座，承担分离轴承导向、离合器总成与变速器壳体的定位连接功能，其安装止口与变速器壳体前端的定位面配合，通过螺栓紧固，中心孔为分离轴承提供滑动导向，保证分离轴承移动时与膜片弹簧分离指对中，避免分离过程中出现偏磨、分离不彻底的问题。在实际安装匹配过程中，需重点核对各部件的轴向安装尺寸：飞轮端面到发动机缸体后端面的距离、压盘总成的自由高度、从动盘的压缩厚度、分离轴承的自由行程与工作行程，这些尺寸共同决定了离合器踏板的总行程与自由行程，若尺寸链匹配不当，会出现离合器打滑、分离不彻底、踏板力异常等故障。同时各旋转部件需经过动平衡校验，因为离合器总成随曲轴一同高速运转，不平衡量过大会导致发动机怠速抖动、高速时驾驶室共振，严重时还会损坏曲轴后油封、变速器输入轴轴承等周边零件。摩擦面的参数设计也需匹配发动机的最大输出扭矩，摩擦片的有效摩擦半径、摩擦系数、压紧力共同决定了离合器的最大传递扭矩，通常设计值会比发动机最大扭矩高出30%左右，避免大负荷工况下出现离合器打滑，同时也不会因为储备扭矩过大导致分离操纵力过高，影响驾驶操作舒适性。
