三通式法兰连接蝶阀阀体结构设计

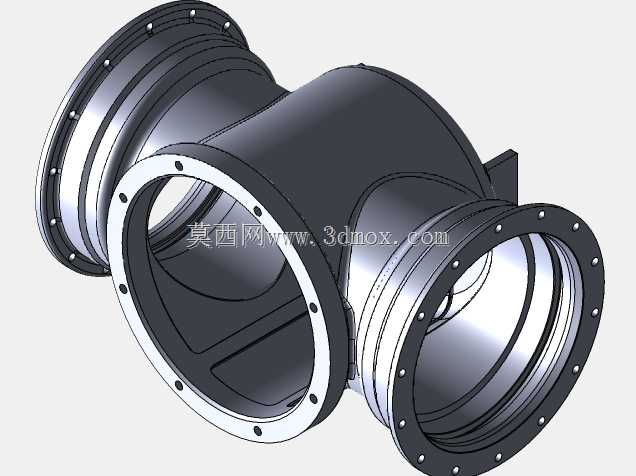

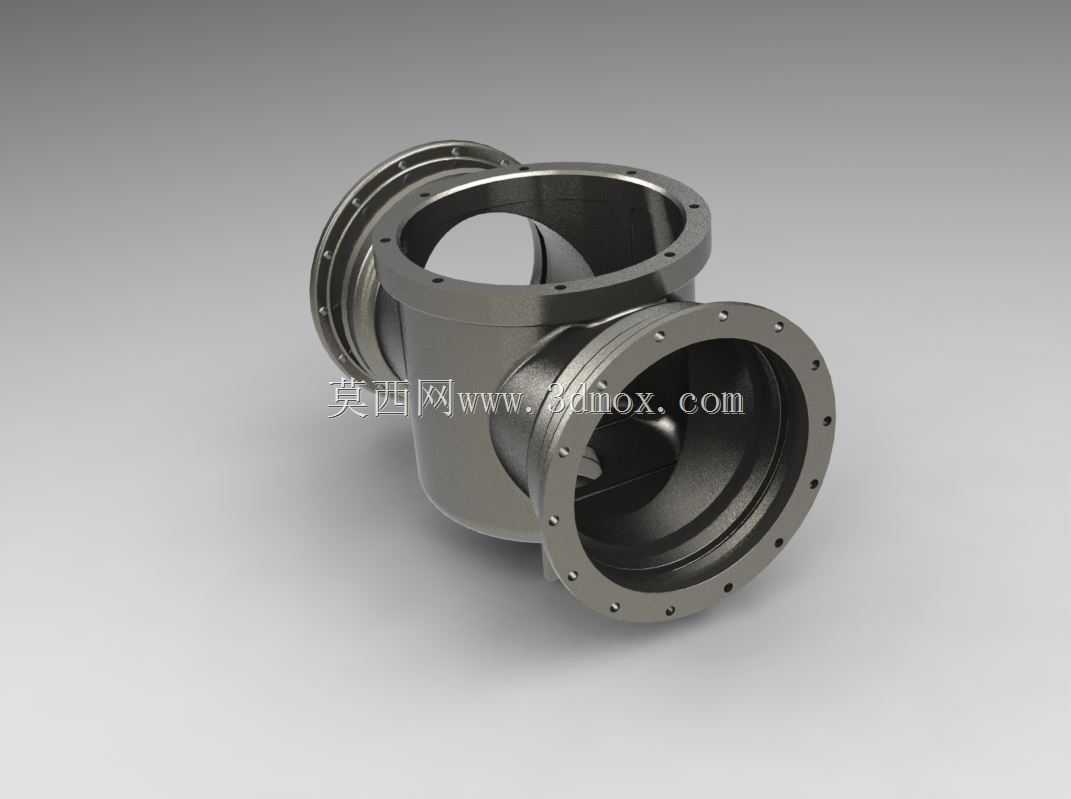

　　在市政给排水、化工流体输送、暖通空调循环水系统的管路布设中，三通类蝶阀常被用于介质流向切换、支路分流的工况节点，相比常规两通蝶阀搭配三通接头的组合方案，一体式三通蝶阀能够减少管路连接点，降低泄漏风险，同时压缩管路安装所需的轴向空间，尤其适合管廊排布紧凑、安装操作空间受限的现场场景。这款三通蝶阀的阀体采用一体式铸造结构设计，三个连接端均采用凸面法兰结构，法兰端面均匀分布螺栓过孔，能够匹配对应压力等级的管路法兰实现刚性连接，安装时可通过法兰密封面的垫片实现端面静密封，适配常规水、弱腐蚀性流体等介质的输送工况。从结构设计逻辑来看，阀体的三个通径保持一致，内部流道做了圆弧过渡处理，避免直角转折造成的介质流阻激增，减少介质输送过程中的压损，

　　同时流道内壁无明显凸起结构，能够降低介质内杂质挂壁、淤积的概率，减少后期管路维护的清理工作量。阀体中部的腔体为蝶板安装预留了足够的转动空间，腔体与三个通道的衔接处做了加厚处理，能够承受管路运行中的介质压力冲击，同时为阀杆的安装、密封组件的布设预留了装配位置，避免蝶板转动过程中与阀体内壁发生运动干涉。从安装边界来看，三个法兰端的端面均与对应通道的轴线保持垂直，相邻两个法兰端面的轴线呈90度垂直布局，安装时可直接对接水平、垂直方向的管路，无需额外加工过渡接头；法兰端的螺栓孔采用跨中分布方式，能够适配不同标准的配对法兰，降低现场安装的适配难度。阀体外侧的法兰边缘做了倒角处理，既能够去除铸造后的飞边毛刺，避免安装过程中划伤操作人员，

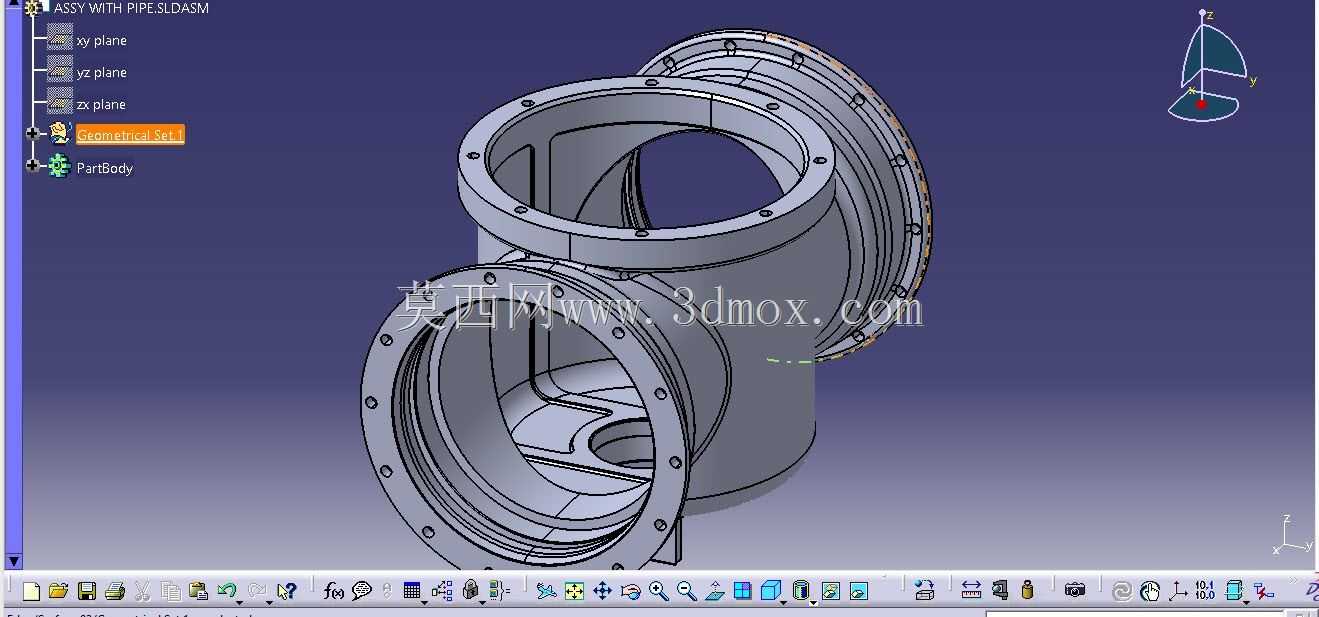

　　也能够在法兰对接时起到导向作用，方便螺栓快速穿入孔位。在建模过程中，阀体的壁厚按照公称压力对应的标准要求做了等强度设计，流道转弯处的壁厚适当增加，抵消介质湍流带来的局部应力集中，法兰盘的厚度结合螺栓预紧力的受力要求做了校核，避免螺栓锁紧时法兰发生形变导致密封失效。这类三通蝶阀通常被安装在管路的分支节点处，既可以通过蝶板的转动控制主路介质的通断，也可以实现支路介质的流量调节，相比在两个管路上分别安装独立阀门的方案，一体式结构的整体刚性更好，能够承受管路运行中的振动，减少密封件失效的概率。日常运维过程中，一体式阀体的外部没有多余的连接接缝，仅需要检查法兰端面的密封情况、阀杆处的动密封状态即可，维护点更少，适合长期连续运行的管路系统使用。

　　建模时对阀体内腔的所有棱边都做了圆角处理，一方面是消除铸造过程中的应力集中点，提升铸件的结构强度，避免打压测试时出现应力开裂，另一方面也能够减少介质流动时的涡流产生，降低管路运行过程中的振动与噪音。三个法兰端的密封面都预留了密封垫片的放置槽位，安装时可根据输送介质的特性选择橡胶垫片、四氟垫片或者金属缠绕垫片，适配不同温度、不同腐蚀性的介质输送需求。阀体上的阀杆安装孔与流道轴线保持垂直，孔位内部预留了密封填料的安装空间，能够在阀杆转动时保持腔体的密封性能，避免介质从阀杆处泄漏。
