带DIN C接线座的15mm微型气动先导电磁阀

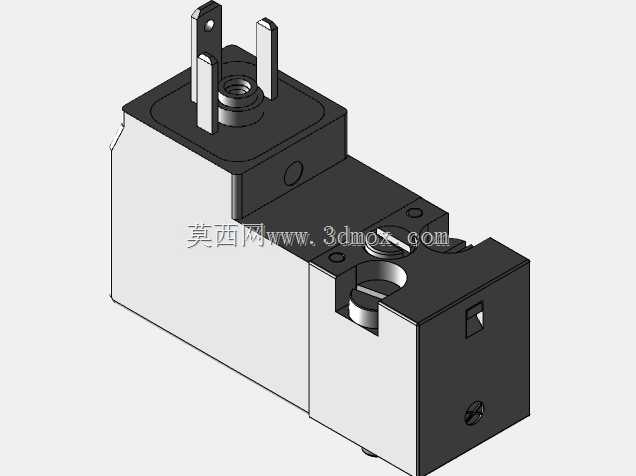

　　在气动控制系统的元件选型与三维布局工作中，15mm宽度规格的微型先导式电磁阀属于紧凑型阀岛、小型自动化执行模组里使用频率极高的控制元件，本次梳理的这款阀体三维结构，完整还原了Amisco标准DIN C电气接口先导阀的全部装配细节，可直接用于气动回路排布、安装空间校核与电气接线干涉检查。

　　从实际产线应用场景来看，这类小通径先导阀大量部署在3C电子组装工位的小型气动夹具、半导体设备的真空吸附回路、医疗分析仪器的流体切换模块、包装机械的微型吹起/吸持工位中。区别于大口径直动阀，15mm宽度的阀体可以在有限的安装导轨上密集并排拼装，单条阀组可集成十数个独立气路控制点位，大幅压缩设备气控柜的占用空间。阀体采用先导式工作原理，内部通过极小流量的先导气路推动主阀芯换向，仅需很低的电磁驱动力即可切换主气路通断，相比同通径直动阀功耗更低、线圈发热更小，适合设备长时间连续通电保位的工况。

　　结构设计上，阀体主体分为下部主阀腔体与上部电磁驱动线圈两部分。下部主阀壳体采用硬质阳极氧化铝合金加工，表面做哑光发黑处理，既减轻整体重量，也能在车间多尘、少量冷凝水的环境下抵御锈蚀；阀体内置精密研磨的阀芯与密封件，侧面预留两个主气口与一个公共排气口，端面的沉孔为标准快插接头安装位，可直接对接4mm或6mm外径的气动气管，接口处的环形槽用于放置O型密封圈，拼装成阀岛时相邻阀体可直接通过密封垫贴合，无需额外外接气管串联气路。阀体侧面的小圆孔为手动应急换向按钮，在设备断电调试、故障排查时，可用细针按压该按钮强制切换阀芯位置，方便调试人员单独验证下游气缸动作，无需接通控制电源。

　　上部的电磁线圈部分完全遵循DIN C型电气连接标准，线圈外壳为耐高温工程塑料包覆，顶部伸出两片平行的扁形接线插片，插片间距、厚度与外露尺寸完全符合DIN 43650 C型连接器规范，现场接线时可直接扣装标准三芯航空插头，不需要单独拧螺丝压接导线，防护等级可达IP65，避免车间切削液、水雾溅入接线端造成短路。线圈顶部的螺纹孔用于固定接线插头的锁紧螺钉，装配后插头无法因设备振动松脱，在高节拍往复运动的设备上可靠性远高于裸线焊接方式。

　　安装边界维度，该阀体公称宽度为15mm，属于微型阀系列，单体长度方向尺寸约30mm，高度方向从阀底安装面到接线插片顶端约45mm。布局建模时需要预留三处空间：一是阀体左右侧并排拼装的间隙，相邻阀体间预留0.5~1mm密封垫压缩量即可；二是顶部DIN C插头的插拔操作空间，线圈正上方需要留出至少35mm高度，方便工人徒手拆装接线插头，不能被设备钣金支架、线槽遮挡；三是阀体侧向气管的弯曲半径，快插接口接出气管后需留出至少10mm的直线段再弯折，避免气管折死导致气路流量不足。阀体底部预留两个通孔安装位，可通过M3螺钉固定在阀岛底座或设备安装板上，安装孔位间距符合15mm阀系列通用标准，可与同规格其他品牌阀体互换安装。

　　建模过程中需要重点还原几处配合细节：接线插片与线圈本体的包胶固定结构，要体现插片根部的注塑包覆圆角，避免后续出工程图时出现插片悬空的错误；主阀与线圈的结合面要做出定位止口，线圈通过卡扣或小螺钉固定在主阀顶面，止口处的密封胶圈槽不能遗漏；阀体端面的气口沉孔深度要匹配快插接头的插入长度，若建模时深度不足，会导致装配时接头顶到内部阀芯，造成阀件卡滞。另外阀体表面的小圆定位凹点、底部的密封槽纹理都需要准确复刻，在做整机虚拟装配时才能真实检查相邻零件的干涉情况，避免实际装机时出现零件贴合不严、漏气的问题。

　　对于气动设计工程师而言，这类标准化微型阀的三维模型入库后，可直接调用到阀岛装配体中，快速完成多联阀组的排布，同步导出安装板开孔图、电气接线表与气路连接清单，大幅减少非标设备设计阶段的重复建模工作量。
