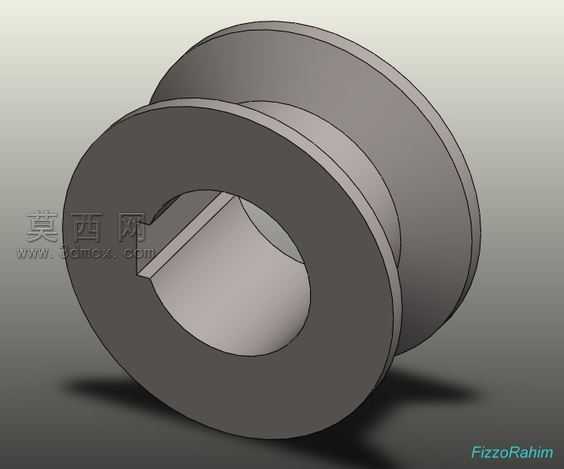

本滑轮模型采用SolidWorks进行全参数化三维建模,整体建模过程遵循机械设计通用规范,从基础草图绘制到特征成型全程保持参数关联,便于后续根据实际工况需求调整孔径、轮缘直径、槽宽等核心尺寸。模型主体为回转类结构,建模初始阶段先绘制过中心轴线的纵向截面草图,通过旋转凸台特征生成滑轮的基础基体,精准还原双凸缘的轮体结构,两侧凸缘高度一致、厚度均匀,能够对绕入轮槽的绳索起到可靠的侧向限位作用,避免绳索在传动受力过程中发生脱槽故障。轮体内孔处设计有标准平键键槽,通过拉伸切除特征完成键槽结构的成型,键槽的尺寸公差、位置精度均符合机械传动件的装配要求,可实现滑轮与传动轴之间的周向固定,稳定传递工作扭矩,避免传动过程中轮体与轴之间出现相对转动打滑的问题。模型的材质配置选用工业常用的45号钢材质参数,在渲染环节调整了金属材质的粗糙度、反光度参数,还原钢制机加工零件的哑光金属质感,同时添加了柔和的环境光影效果,清晰呈现轮体各部分的结构轮廓与棱边过渡,所有棱边均按照机械加工工艺要求设置了微小的倒角过渡,避免尖锐棱边带来的装配划伤、应力集中问题。设计过程中充分考量滑轮的实际使用场景,轮槽的圆弧半径适配常规直径的钢丝绳或尼龙绳,槽面的倾斜角度经过优化,能够降低绳索与轮槽之间的接触磨损,延长绳索与滑轮的整体使用寿命;两侧凸缘的外径尺寸经过合理计算,既保证足够的限位强度,又不会造成不必要的材料浪费,整体结构紧凑,受力分布均匀,可适配小型起重设备、传动机构、导向机构等多种应用场景。模型的所有特征均保留完整建模历史,没有出现特征错误、几何重叠、破面等问题,可直接用于工程图生成、装配模拟、运动仿真等后续设计环节,也可作为同类型滑轮设计的基础模板,通过修改参数快速生成不同规格的滑轮模型,大幅缩短同系列零件的设计周期。
- 全部评论(0)
- 模板大小 232.76 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用五金配件
