单孔圆形家具拉手三维结构设计

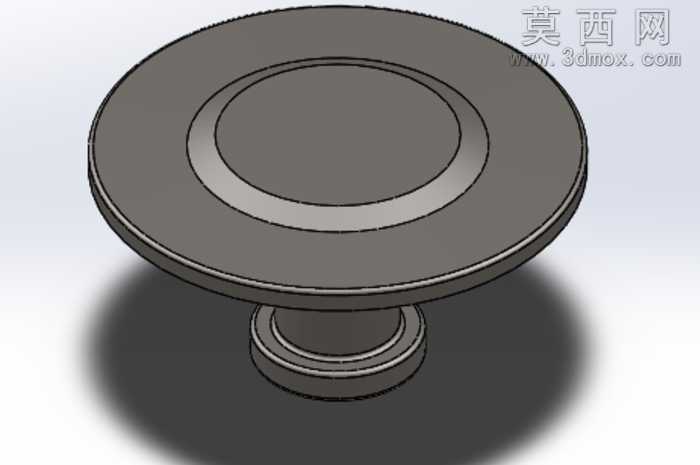

本作品为单孔圆形家具拉手的三维参数化模型，整体采用SolidWorks软件完成全流程建模，建模过程遵循五金配件的实际生产工艺逻辑，保证模型结构可直接对接后续开模生产环节。模型整体分为上部握持盘与下部安装柱两个核心结构部分，上部握持盘采用大直径扁平圆盘造型，盘面设置双层同心圆台阶结构，外层为宽幅平整握持面，内层为内凹环形装饰槽，既提升了拉手的视觉层次感，也能在用户握持时增加手指与盘面的接触摩擦力，避免开合柜门时出现打滑问题。下部安装柱采用阶梯轴式结构，柱身设置两道环形凸起限位筋，可在安装时与柜门的预装孔紧密贴合，保证拉手安装后无松动晃动问题，柱体末端预留标准螺纹安装孔位，可适配市面通用的家具安装螺丝，无需额外定制连接件即可完成装配。材质设置上，模型默认赋予哑光磨砂金属材质，模拟锌合金压铸拉手的真实表面质感，渲染阶段采用柔和的环境漫反射光源，清晰呈现出圆盘边缘的圆角过渡细节与环形槽的光影层次，所有结构边缘均做了R0.5-R1mm的圆角处理，完全符合家具五金的安全设计规范，避免使用过程中尖锐棱角划伤用户。设计思路围绕简约百搭的家具适配需求展开，整体造型无多余装饰元素，圆盘直径、安装柱高度、螺纹孔尺寸均参考国内家具五金的通用标准参数设定，可适配衣柜、橱柜、抽屉等多种板式家具的使用场景，建模过程中所有特征均采用参数化尺寸驱动，使用者可根据实际安装需求快速调整圆盘直径、柱体高度等核心参数，快速衍生出不同规格的同系列拉手模型，大幅提升同类型产品的设计迭代效率。模型的装配关系完全还原真实产品的结构逻辑，无多余冗余特征，所有曲面均经过连续性检查，不存在破面、重叠面等建模问题，可直接导出为通用格式用于3D打印手板验证、模具结构设计、产品渲染展示等多个环节。
