移动式焊接弧光防护隔断挡板结构

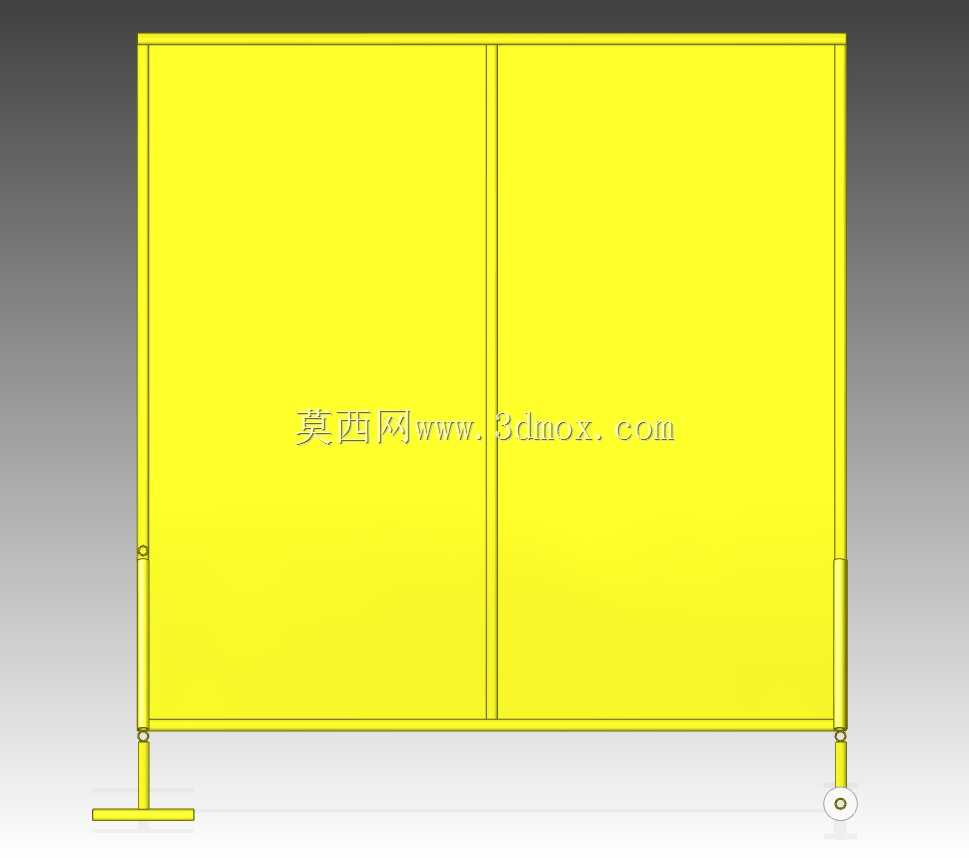

　　这款防护隔断主要面向焊接作业工位的弧光遮挡需求设计，在车间多工位并行作业的场景下，不同工位的焊接弧光会对周边操作人员造成视力损伤，同时飞溅的焊渣也容易波及周边工位的物料与人员，这类可移动的防护挡板能够灵活适配车间工位的动态调整需求，不需要做固定的地面安装，不会破坏车间原有地坪布局。从结构设计来看，整体采用双拼式挡屏设计，两块挡屏通过侧边的框架拼接，整体展开后能够形成足够宽的遮挡面，单块挡屏的框架采用薄壁矩形管弯折焊接成型，框架内侧嵌入黄色的阻光防护板，这类防护板能够有效阻隔焊接过程中产生的强紫外线与可见光，避免弧光直射周边区域，同时板材本身具备一定的耐温性能，能够承受近距离焊渣飞溅的冲击，不会轻易被烫穿变形。

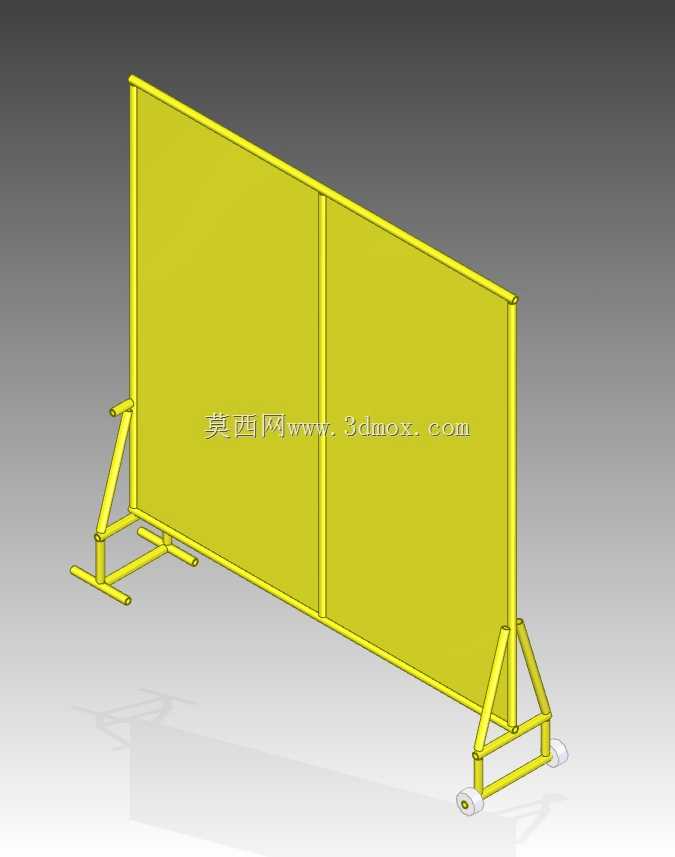

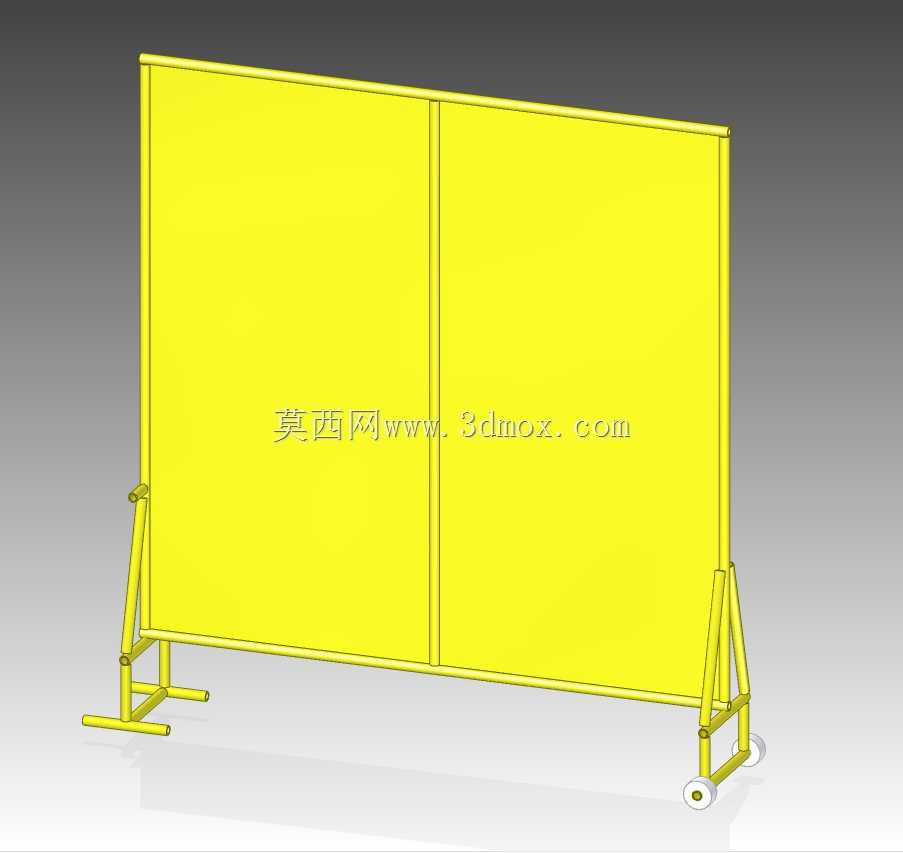

　　支撑结构采用单侧三角支架加双侧脚轮的组合设计，其中一侧支架底部设置两个固定支撑脚，落地后能够形成稳定的支撑面，避免挡板受外力碰撞发生倾倒，另一侧支架底部安装两个万向脚轮，需要移位时只需要将挡板向脚轮侧倾斜，即可通过脚轮推动整个挡板移动，单人即可完成工位调整，不需要额外的搬运设备。挡屏的框架连接处采用可拆卸的螺栓紧固结构，当某一块防护板出现磨损、烫坏的情况时，可以单独拆卸更换对应的板材，不需要整体报废整个防护装置，降低后期的维护成本。从安装边界来看，整体挡屏的高度设置符合成年人站立作业的视线高度，能够完全遮挡焊接作业时的弧光发散范围，不会出现弧光从挡屏上方溢出的情况，底部支撑脚的外延长度经过重心校核，即使挡屏受到侧向的轻微推力，

　　整体重心依然落在支撑面范围内，不会发生侧翻。在实际车间应用中，这类防护挡板不仅可以用于焊接工位的弧光遮挡，也可以用于打磨工位的碎屑飞溅遮挡，或者作为车间临时的区域隔断，划分不同的作业功能区，相比固定的隔断墙，这类移动式挡板的灵活性更强，能够适配小批量多品种生产模式下的车间工位频繁调整需求。设计过程中重点考虑了车间现场的使用工况，框架表面采用喷塑处理，具备较好的防锈耐刮性能，能够适应车间内的油污、粉尘环境，长期使用不会出现表层脱落锈蚀的问题；防护板与框架的连接采用压条嵌入式固定，板材边缘完全被框架包裹，不会出现板材边缘割手的安全隐患，同时压条通过沉头螺丝固定在框架上，螺丝头完全沉入压条表面，不会突出形成刮擦隐患。

　　支撑脚的底部套有防滑橡胶套，落地后能够增加与地面的摩擦力，即使在光滑的环氧地坪上也不会出现打滑移位的情况，脚轮采用带刹车的万向轮？不对，实际结构中脚轮为普通万向轮，依靠固定支撑脚落地实现定位，当需要固定位置时，固定支撑脚完全接触地面，脚轮略微离地，此时整个挡板无法移动，需要移位时倾斜挡板让脚轮受力即可推动，这种设计相比带刹车脚轮的结构更加耐用，不会因为车间内的焊渣、粉尘卡滞刹车结构导致失效。整体结构没有复杂的传动部件，所有零部件均为常见的标准型材与标准件，加工制造难度低，普通的钣金焊接车间即可完成生产制造，不需要专用的加工设备。在尺寸设计上，两块挡屏拼接后的总宽度能够覆盖单个焊接工位的操作范围，操作人员在挡屏后侧进行焊接作业时，整个作业区域的弧光都能被完全遮挡，不会影响周边通道或者相邻工位的正常作业，挡屏的厚度控制在合理范围内，不会占用过多的车间空间，闲置时可以将多块挡板并排靠在车间墙边存放，节省存储空间。
