美工刀分段式替换刀片精密结构

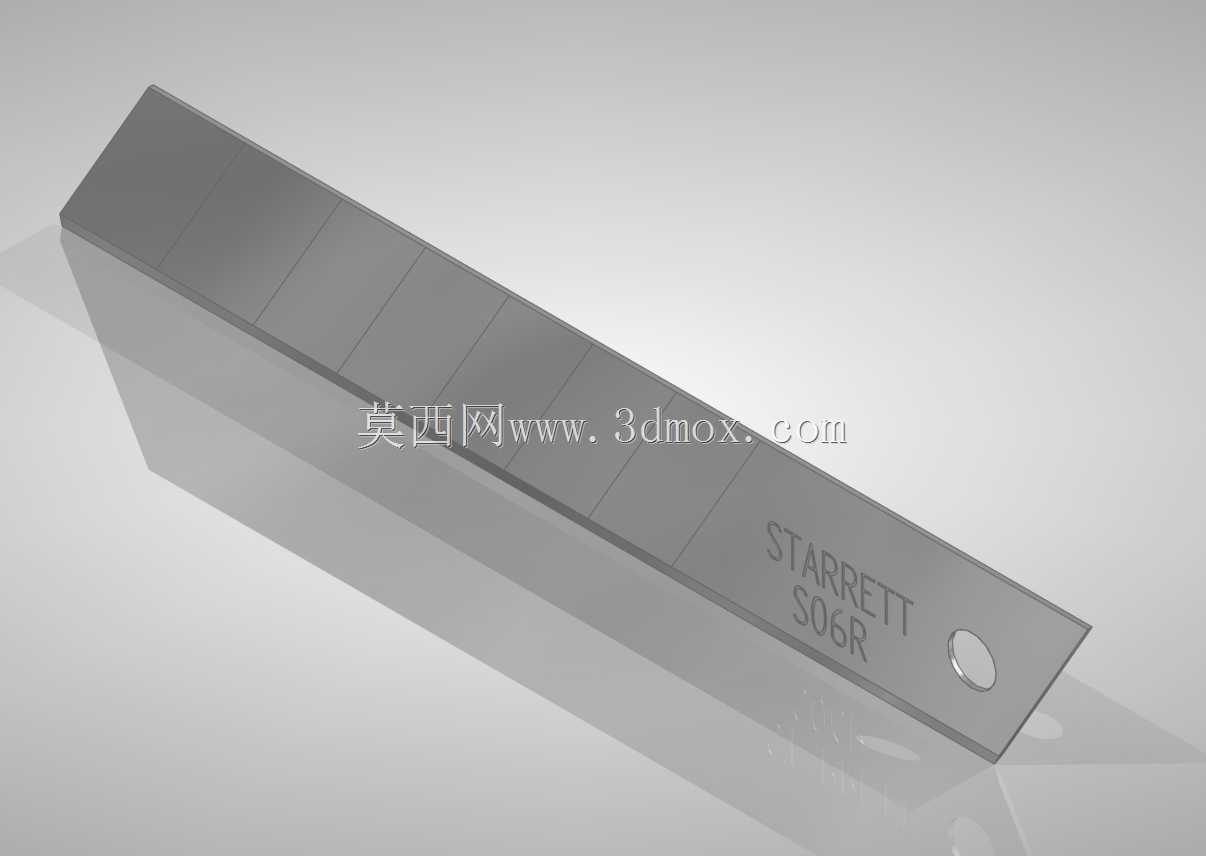

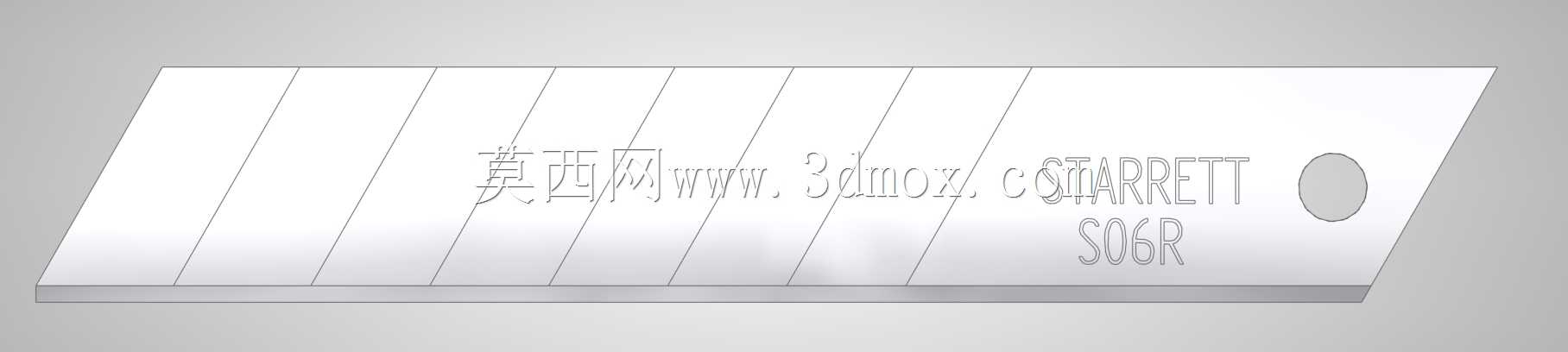

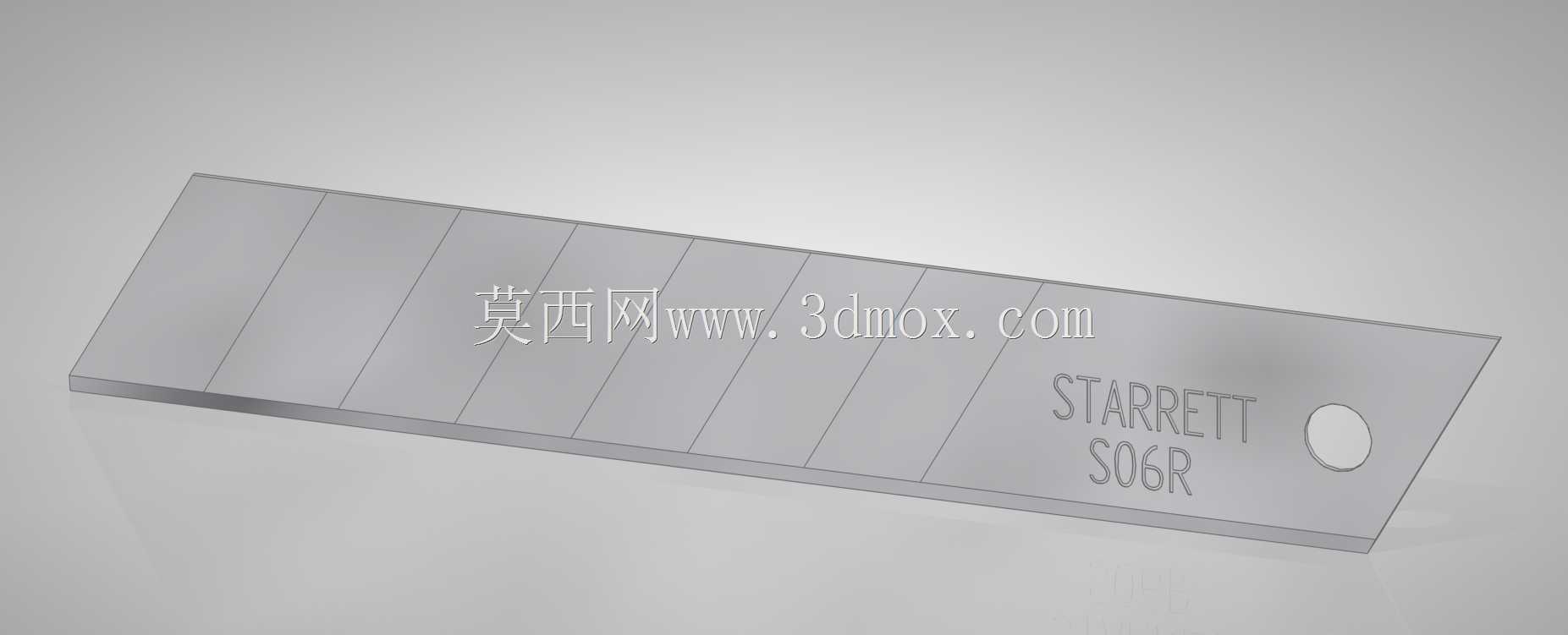

　　日常裁切作业里最容易被忽略的耗材，恰恰是决定工位作业效率与切口质量的核心部件，这款分段式替换刀片的三维结构，完整还原了量产美工刀刀片的全部工程细节。从产线运维的实际场景来看，这类刀片的覆盖范围极广：电子装配工位裁切PVC保护膜、不干胶标签与泡棉缓冲垫，印刷后道工序修边铜版纸、瓦楞纸与覆膜样张，仓储打包环节割断缠绕膜、打包带与封箱胶带，甚至维修台面上剥除线缆外皮、修整塑胶件飞边，都依赖这类薄刃刀片完成作业。不同于固定式整刃刀具，它采用多段预折断的分节设计，沿刀片长度方向等距压制斜向折断痕，当前端刃口出现崩缺、磨损变钝时，作业人员无需拆卸整把刀架，只需用钳口夹住钝段沿刻痕掰断，就能立刻露出一段全新的锋利刃口，

　　单枚刀片可连续提供十次左右的全新切削刃，大幅减少耗材更换频次，也避免了频繁整刀换刃带来的辅助工时浪费。建模过程中首先要锁定刀片的基础轮廓边界：整体为长条形薄钢片，厚度控制在0.4至0.6毫米区间，太薄会在裁切硬质材料时发生挠曲变形，太厚则会增大穿刺阻力、无法顺畅切入薄型基材；刀片宽度匹配通用中型美工刀的滑槽尺寸，通常为18毫米标准规格，刃口侧做连续斜磨，磨出锐角切削边，非刃口的刀背侧为平直边，可嵌入刀架的导向滑槽内，保证推送过程中无径向窜动。刀片末端开设的圆形定位孔是关键装配特征，这个孔位对应刀架内部的弹性定位凸点，当刀片完全推入刀仓时，凸点卡入圆孔内形成限位，既防止作业时刀片受裁切反作用力向后回缩，也能在更换刀片时实现快速对位，

　　避免装反刃口方向。刀身表面蚀刻的品牌标识与型号字符并非单纯装饰，在批量耗材管理场景中，车间可通过标识区分不同材质等级的刀片：高碳钢基材刀片适配普通纸张、胶带裁切，加镀钛涂层的刀片则针对玻纤板、硬质塑胶等磨蚀性较强的材料，刃口耐磨寿命可提升数倍。设计折断刻痕时需要反复校核刻槽深度：刻痕过深会让刀片在正常裁切受力时意外断裂，引发安全隐患；刻痕过浅则会导致人工掰段时需要施加过大外力，容易让断段飞溅伤人，合理的刻槽深度约为刀片总厚度的三分之一，沿斜向贯通刀身宽度，既保证刃段之间的连接强度可承受常规裁切的侧向力，又能在需要折断时沿预设断面整齐断开，断口无多余毛刺。刃口的磨削角度也经过实际作业验证：单面开刃角度控制在20度左右，

　　角度过小刃口过于锋利但抗冲击性差，裁切稍硬材料就会崩口；角度过大则刃口楔角太厚，裁切薄纸时会出现压痕而非顺滑切断，甚至把材料扯皱。刀身末端的圆角处理同样不可省略，尖锐的尾端在装入刀架、抽取更换时很容易划伤操作人员手指，将非工作端的尖角加工为圆弧过渡，能大幅降低换刃过程中的割伤风险。在三维结构验证阶段，需要把刀片模型和通用美工刀架做装配干涉检查：确认刀身厚度和滑槽的单边间隙在0.02至0.05毫米之间，间隙过大会导致刀片伸出后左右晃动，裁切直线走刀时出现偏斜；间隙过小则刀片推送卡顿，无法顺畅分段伸出。定位孔的中心位置也要和刀架凸点的行程匹配，保证每一档刀片伸出卡位都能准确锁定，不会出现定位孔错位、锁止失效的问题。这类小尺寸五金件看似结构简单，实则每一处轮廓、每一道刻痕、每一个孔位都对应实际作业中的使用需求，从刃口寿命、更换便捷性到操作安全性，所有细节都围绕高频裁切场景的实际痛点展开，建模时还原这些特征，也能为后续刀架配套设计、耗材选型验证提供准确的结构依据。
