车载同轴全频扬声器结构设计方案

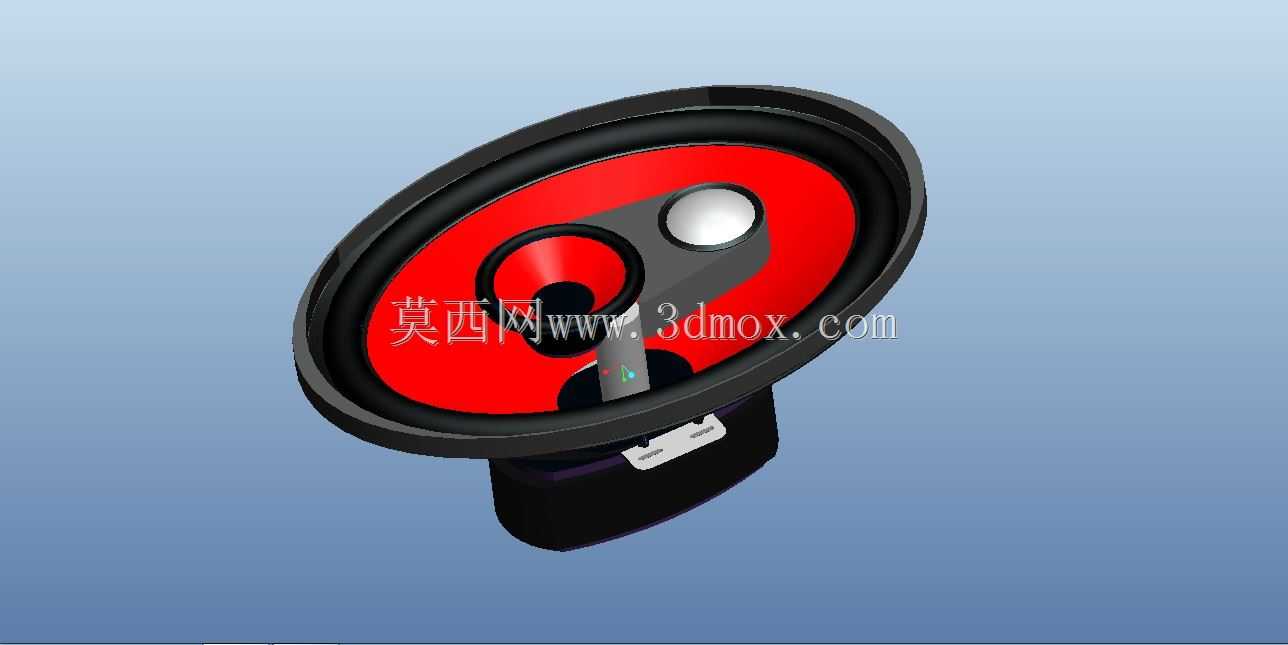

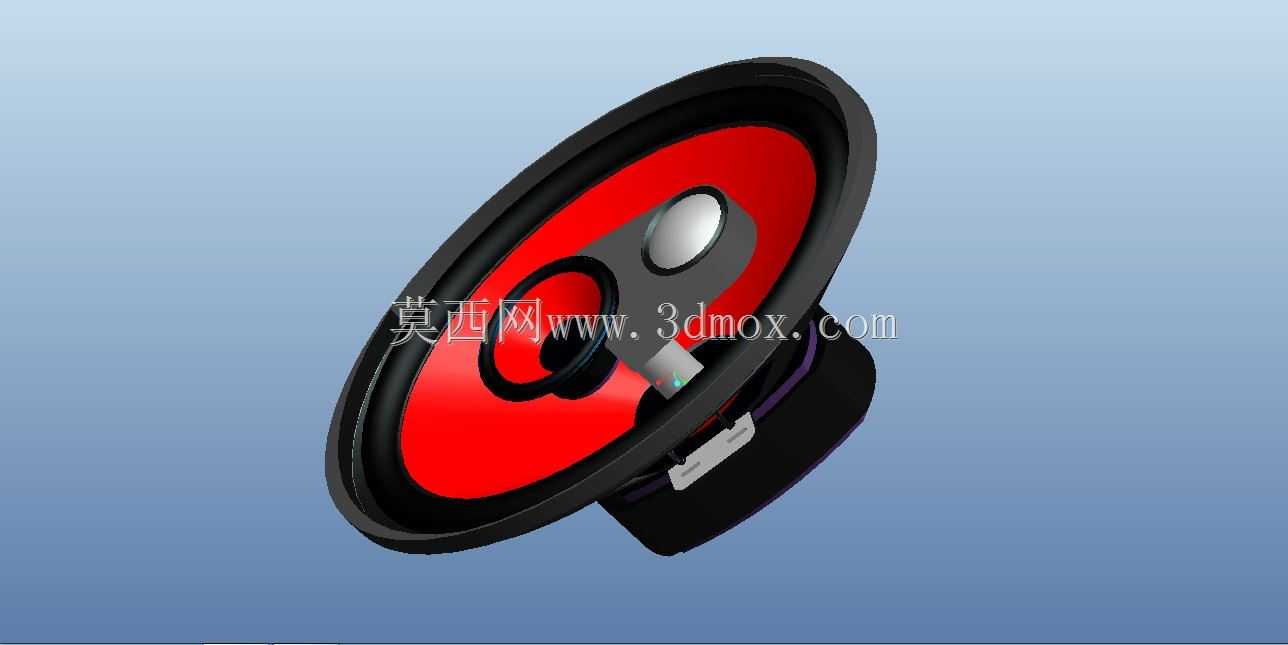

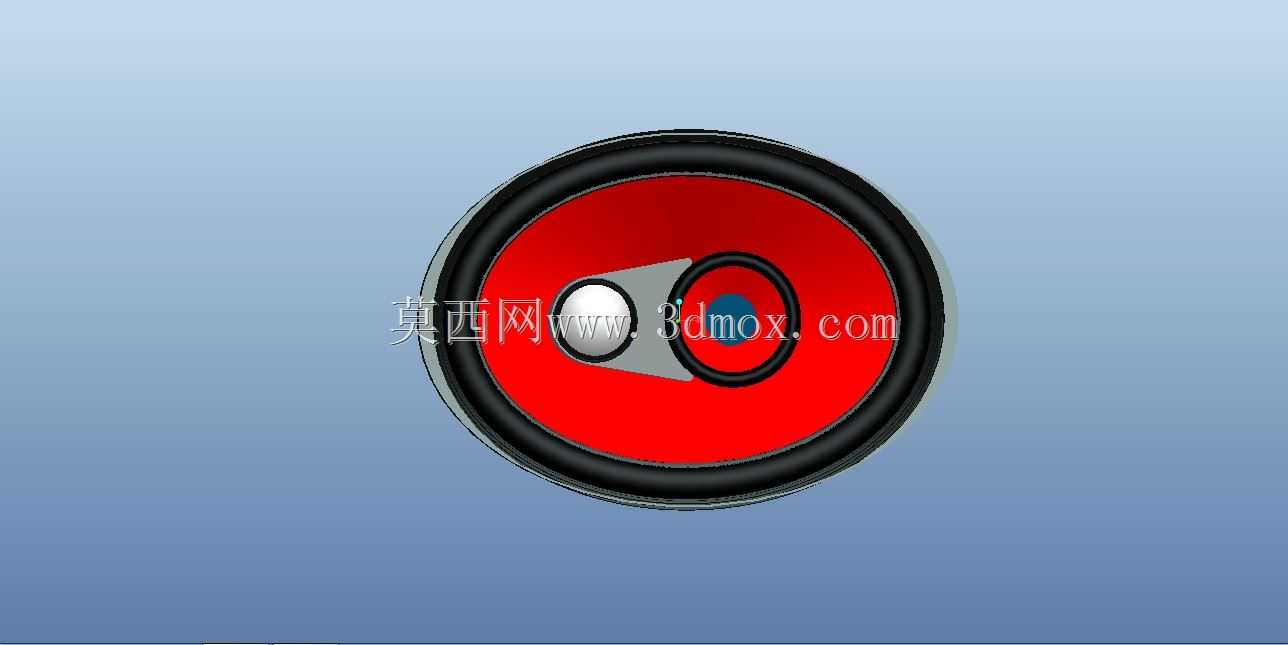

　　在车载音频改装、桌面多媒体音箱搭建这类实际工程场景里，同轴全频扬声器的选型与结构匹配一直是结构工程师需要重点考量的环节，不同于分体式高低音单元需要额外设计分频器安装位、调整单元轴向偏移角度，同轴结构把高音单元集成在低音振膜的中心轴线上，能在有限的安装空间里实现更宽的频响覆盖，同时避免高低音单元位置差带来的相位偏移问题，这也是这类结构在小尺寸安装位场景下被广泛应用的核心原因。从实际功能落地的角度看，这款扬声器的低音振膜采用复合纸基加红色阻尼涂层的设计，涂层的作用是调整振膜的分割振动频率，让中低频段的频响曲线更平直，避免大音量下出现纸盆破裂失真；中心位置的高音单元采用球顶结构，通过独立的支撑支架固定在低音磁路的中心柱上，

　　支架做了镂空处理，不会遮挡低音振膜的声波辐射路径，同时支架的厚度控制在2.5mm，既保证足够的结构强度，不会在大动态振动下出现谐振，也尽可能减少了对声波的衍射干扰。磁路部分采用外置黑色铁氧体磁钢搭配T型铁的结构，磁钢的外径比振膜折环的内径小8mm，给振膜的上下冲程留出足够的运动空间，额定冲程下振膜的最大位移可以达到4mm，能覆盖80Hz-18kHz的常用音频频段，满足日常人声、流行音乐的重放需求。安装边界的设计上，扬声器的盆架采用一体化注塑成型的黑色ABS材质，边缘预留了三个对称分布的安装卡扣位，卡扣的凸起高度为3mm，适配市面上主流的6.5英寸通用扬声器安装孔位，安装时不需要额外打孔，直接卡入预留位即可完成固定；

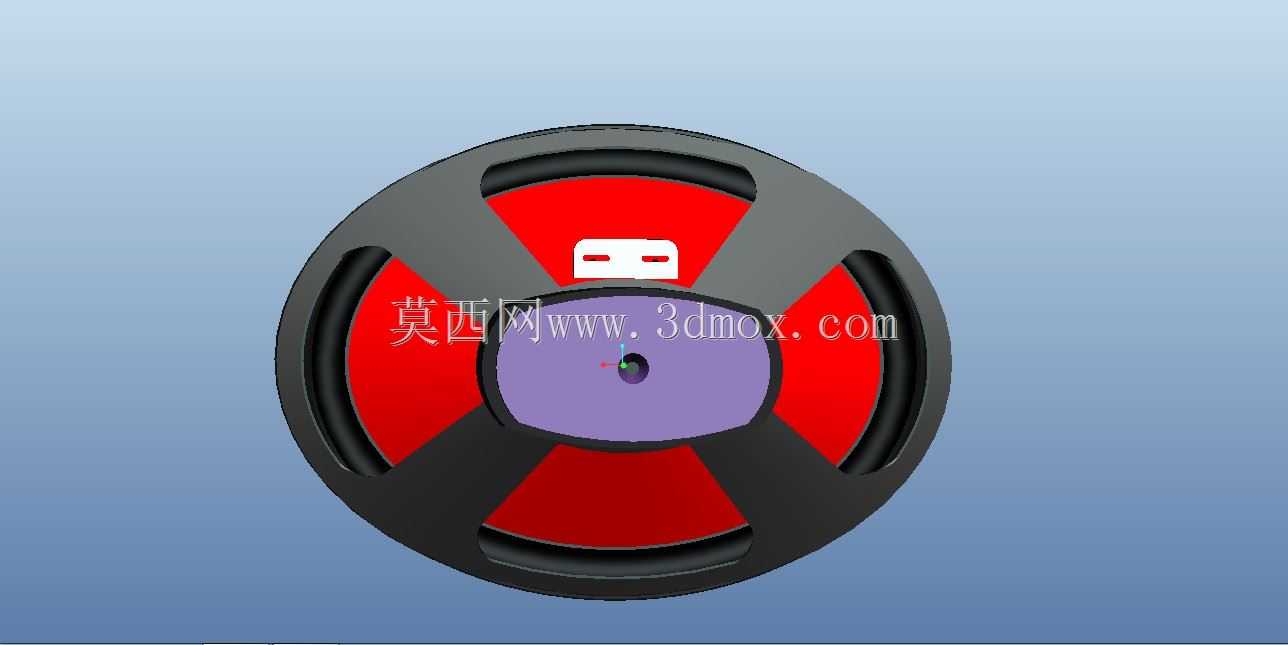

　　盆架底部的接线端子采用插拔式设计，端子的插片宽度为6.3mm，和车载音响通用的接线端子完全匹配，接线处做了防呆缺口，避免安装时正负极接反。设计过程中需要重点规避几个常见的工程问题：首先是高音单元的引线走线，引线沿着支撑支架内侧走线，用耐高温胶固定在支架表面，避免低音振膜振动时碰到引线产生异音；其次是振膜折环的材料选择，采用橡胶折环而非泡沫折环，耐候性更强，在车载场景下高低温环境变化时不会出现折环硬化、开裂的问题，折环的波纹高度设计为3mm，既保证顺性满足低频振动的需求，也不会因为折环过软导致振膜出现横向摆动。另外，磁路部分的华司厚度做了优化，从常规的3mm调整到3.5mm，能让磁隙里的磁场分布更均匀，减少音圈在磁隙里运动时的非线性失真，音圈采用耐高温的铜包铝线绕制，骨架为KAPTON材质，长时间大功率工作下不会出现骨架变形的问题。在实际装配验证环节，需要确认高音单元和低音单元的相位一致性，两个单元的接线极性保持一致，避免在分频点附近出现声波抵消的问题；盆架和磁钢的连接位置做了密封胶圈，安装到箱体或者车门钣金上时，配合一圈EVA密封泡棉，能避免声短路，提升低频的下潜效果。这类同轴扬声器的应用场景不局限于车载改装，在桌面2.0音箱、嵌入式背景音乐系统里也能直接适配，因为其安装深度控制在65mm，不需要太深的安装腔体，哪怕是厚度只有80mm的薄型壁挂音箱，也能顺利装入，不会出现磁钢碰到箱体后壁的问题。

　　振膜表面的红色涂层除了阻尼调整的作用，也能提升振膜的防潮性能，在南方高湿度环境下长期使用，不会出现纸盆吸潮变软导致频响偏移的问题。中心的高音单元做了30度的轴向角度微调？不对，同轴结构的高音是和低音完全同轴的，这里不需要角度调整，而是在高音单元的磁路后面加了一小块吸音棉，吸收高音单元向后辐射的声波，避免声波在低音振膜中心位置反射形成驻波，影响高频的清晰度。整个结构的零件数量控制在12个以内，包括盆架、磁钢、T铁、华司、低音音圈、低音振膜、折环、高音单元、高音支架、接线端子、密封胶圈、固定卡扣，装配工序简单，适合批量流水线生产，每个零件的公差配合都做了预留，盆架和磁钢的配合公差控制在±0.1mm，音圈和磁隙的单边间隙为0.3mm，既保证装配时不会出现卡圈的问题，也不会因为间隙过大导致音圈偏心。
