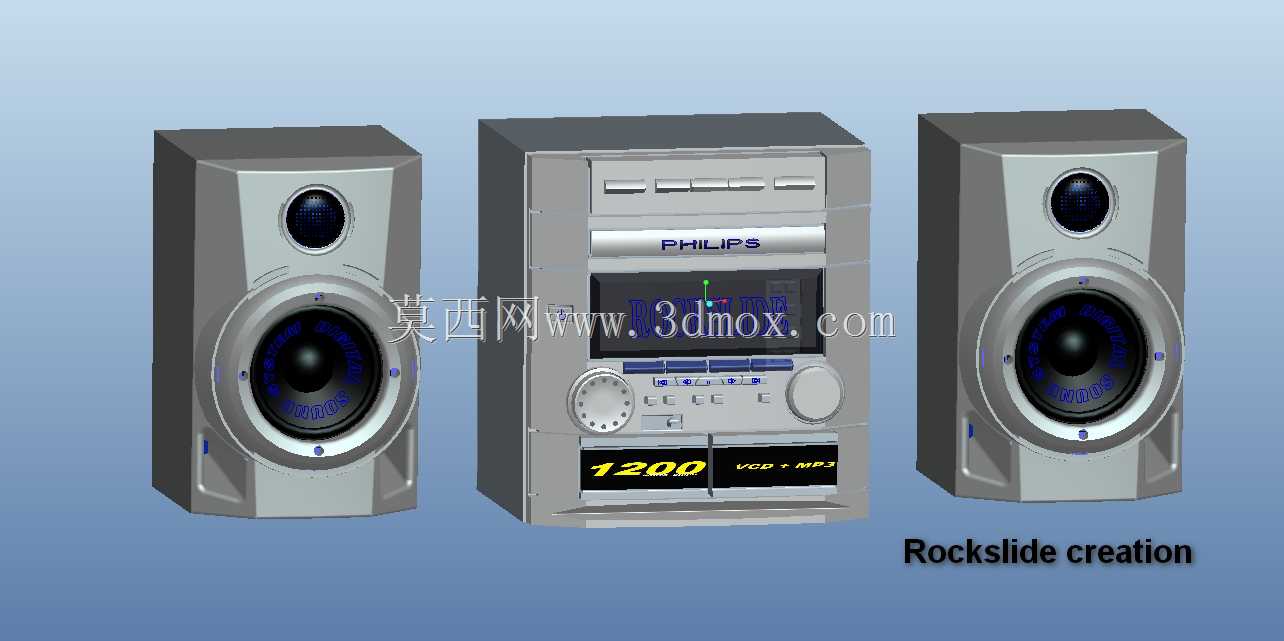

飞利浦组合式桌面音响系统三维结构

　　这套组合式桌面音频设备的三维结构，还原了经典台式分体音响的完整布局，中间主机单元搭配左右对称的无源副箱，是早年家用影音场景中十分常见的配置，主要放置于客厅电视柜、书房桌面等位置，承担CD播放、收音调谐、磁带回放、外接音频放大输出的功能，满足家庭日常音乐欣赏、广播收听的使用需求。从结构设计层面来看，主机单元采用分层堆叠的内部布局，最上层设置CD碟片进仓机构与操作按键组，按键采用凸起式矩形结构，排布符合人体操作的指尖按压行程，中部区域集成显示屏与功能调节旋钮，左侧大尺寸旋钮负责音量调节，右侧旋钮承担音源切换、收音调谐的功能，旋钮周边做了防滑齿纹设计，提升操作时的阻尼触感；下层区域设置磁带仓与VCD/MP3解码模块，前面板预留碟片进出口，

　　仓门采用薄型卡扣式结构，开合行程控制在15度以内，避免占用过多前方操作空间。左右副箱采用倒相式箱体结构，箱体外形做了微弧面过渡处理，减少直角棱边的生硬感，同时避免箱体内驻波堆积；每个副箱集成高音单元与中低音单元，高音单元采用小尺寸球顶结构，内嵌于箱体上部的圆形安装位，中低音单元采用大尺寸纸盆结构，安装位周边做了环形装饰圈，单元固定采用沉头螺丝均布的方式，保证振膜振动时的结构稳定性，箱体底部预留接线柱安装位，通过音箱线与主机的功率输出端连接，接线位做了防呆设计，避免正负极接反影响音质表现。从安装边界与尺寸适配来看，整套设备的总宽度控制在800mm以内，主机单元宽度约240mm，单个副箱宽度约180mm，

　　主机与副箱之间预留50mm以上的散热间隙，避免主机工作时的热量传递到副箱箱体，造成木质或塑料箱体的热变形；主机深度约280mm，适配常规电视柜300mm以上的进深尺寸，副箱深度略小于主机，摆放时可与主机前表面齐平，保证视觉上的整齐度。主机背部预留音频输入输出接口、电源接口、天线接口，接口排布集中在背部下半区域，接线时不会与墙面产生干涉，背部上方设置散热格栅，采用长条式通孔结构，保证内部功放模块工作时的空气对流散热，格栅开孔尺寸控制在3mm以内，避免异物进入箱体内部造成电路短路。在细节结构处理上，主机的前面板采用银灰色塑料材质做哑光处理，减少光线反射对显示屏读取的干扰，按键标识采用丝印工艺，字符位置与按键一一对应；

　　副箱的箱体表面做了仿金属拉丝纹理处理，提升外观质感的同时，减少日常使用中的指纹残留。整套结构的装配逻辑采用模块化设计，主机的各个功能模块通过螺丝固定在内部金属机架上，机架与外壳之间设置减震胶垫，减少碟片转动、喇叭振动带来的共振异响；副箱的喇叭单元与箱体之间设置密封泡棉圈，保证箱体的气密性，提升低频回放的效果。这类组合音响的结构设计，在当年的家用音频产品中具备很强的代表性，兼顾了功能集成度与摆放适配性，三维建模过程中需要重点还原各个操作部件的相对位置、箱体的曲面过渡、接口的排布尺寸，确保模型可用于产品结构复刻、外观改型设计、场景展示搭建等用途，建模时需要注意各个部件的装配间隙，比如按键与面板的间隙控制在0.3mm-0.5mm之间，仓门与面板的间隙控制在0.5mm-0.8mm之间，还原真实产品的装配精度。
