200mm量程数显游标卡尺结构设计

　　在机械加工现场的工序间检验环节，这款200mm量程的数显游标卡尺是一线检验员和操作工人随身配备的高频使用量具，不同于传统机械式游标卡尺需要对齐刻度线进行视差读数，数显模块的加入直接将测量数值以数字形式直观呈现，能大幅降低长时间读数带来的视觉疲劳，也减少了不同人员读数时的视差带来的测量误差，在小批量零件加工的快速尺寸核验场景下，单组尺寸的测量读数效率能提升六成以上。从结构设计层面来看，这款卡尺的主尺采用了平直的长条形尺身结构，尺身表面刻有基准刻度线，同时作为滑动量爪的导向轨道，滑动组件与尺身的配合间隙经过严格控制，既保证滑动过程顺畅无卡滞，又不会出现过大的晃动量影响测量精度，固定量爪与尺身采用一体化结构设计，

　　从根源上避免了装配带来的形位公差偏移，活动量爪与滑动座刚性连接，配合尾部的锁紧装置，在测量完成后可以锁紧滑动座位置，方便将卡尺从被测工件上取下后再进行读数，尤其适用于深孔、内腔等视线无法直接到达的测量位置。这款卡尺的量爪设计同时覆盖了外尺寸、内尺寸两类常见测量需求，外侧量爪的测量面经过精密研磨，平面度和平行度都控制在微米级公差范围内，用于测量工件的外径、长度、厚度等外轮廓尺寸时，两个测量面可以与被测表面完全贴合，不会出现局部接触导致的测量偏差；内侧量爪采用刀口形结构，在测量孔径、槽宽等内尺寸时，刀口结构可以深入窄槽内部，贴合内孔的圆柱面，避免普通平测量面无法接触到内轮廓真实尺寸的问题，尺身尾部还带有深度测量杆，与滑动座同步移动，

　　可用于测量台阶深度、盲孔深度等尺寸，实现了一卡多用，覆盖了常规机械加工中九成以上的常规尺寸测量需求。数显模块的设计充分考虑了车间现场的使用环境，模块外壳采用耐油污的工程塑料材质，按键凸起清晰，操作人员佩戴劳保手套也可以正常操作，显示屏采用高对比度的段码屏，在车间不同光照条件下都能清晰读取数值，模块内置的传感组件可以实时捕捉滑动座的位移量，直接转换为公制或英制的长度数值，还支持任意位置置零，方便进行比较测量、偏差测量，比如在测量一批零件的尺寸偏差时，可以先将标准件的尺寸位置置零，后续测量直接读取与标准件的偏差值，不需要再进行数值换算，进一步提升批量检验的效率。从安装和使用边界来看，这款卡尺的整体长度控制在280mm左右，

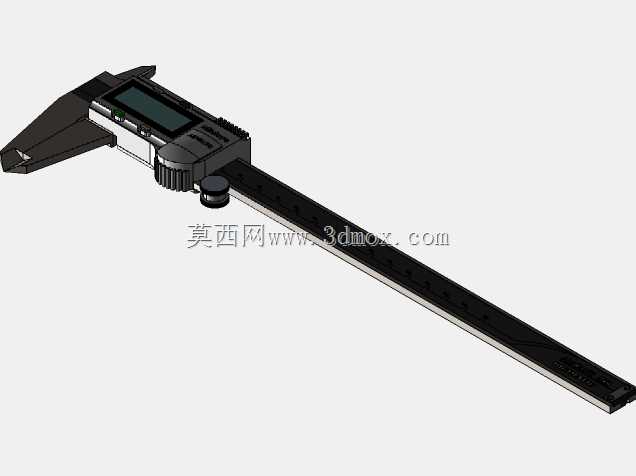

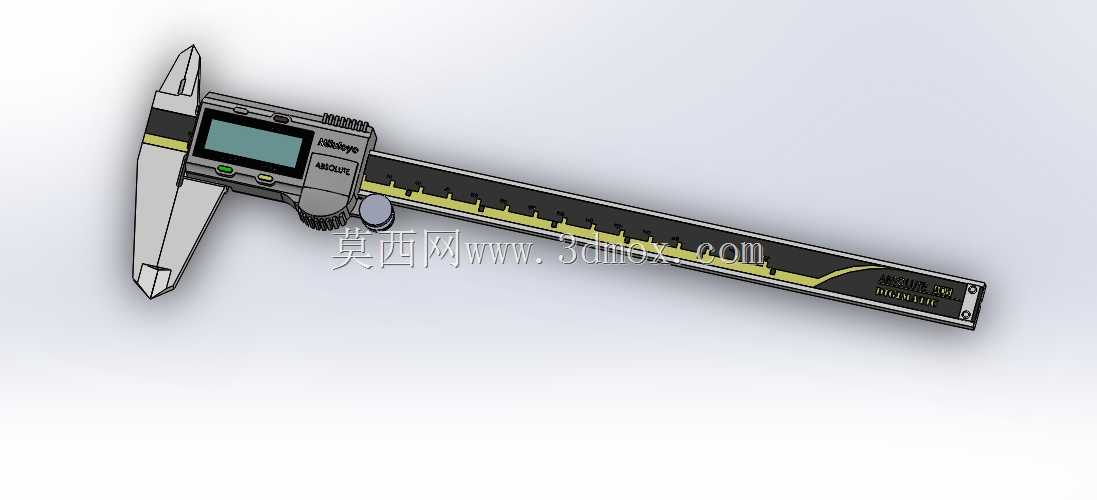

　　尺身宽度15mm，厚度7mm，整体重量不到300g，操作人员单手握持即可完成测量操作，不需要额外的安装固定支架，日常存放时只需要放置在专用的量具盒内，避免尺身弯曲变形、测量面磕碰划伤即可；测量时的测力通过滑动座上的滚轮结构控制，轻推滚轮带动活动量爪靠近被测表面，当测量面与工件接触后即可停止施力，避免过大的测量压力导致量爪弹性变形，带来测量误差。在五金加工、电子装配、模具维修、教学实训等多个场景下，这款卡尺都能满足日常的尺寸测量需求，相比千分尺它的测量范围更大、测量效率更高，相比钢直尺它的测量精度更高，是介于粗测和高精度测量之间的高性价比通用量具，建模过程中对尺身的导向槽、量爪的测量面角度、数显模块的安装定位结构都做了1:1的还原，所有配合面的公差都按照实际量具的装配要求进行设定，滑动行程刚好覆盖0到200mm的全量程范围，量爪的开合角度、深度杆的伸出长度都与实物保持一致，可用于量具结构教学、虚拟装配实训、车间场景三维可视化等项目中使用。
