外径千分尺精密测量工装结构

　　外径千分尺是机械加工现场使用频率极高的接触式精密量具，这套三维结构完整还原了尺架、测微螺杆、固定测砧、微分筒、测力装置与锁紧机构的装配关系，可用于量具结构教学、检测工位布局规划以及非标测量工装的二次开发参考。从实际加工场景看，这类量具普遍布置在车床出料检验台、磨床工序旁抽检位、三坐标送检前的粗筛工位以及装配线零部件入厂复检点，承担轴类外径、销柱直径、薄板厚度、小台阶长度等尺寸的快速判定，测量分辨率通常可达0.01mm，配合熟练操作工的恒定测力把控，能够稳定满足IT6至IT8级加工件的现场抽检需求。

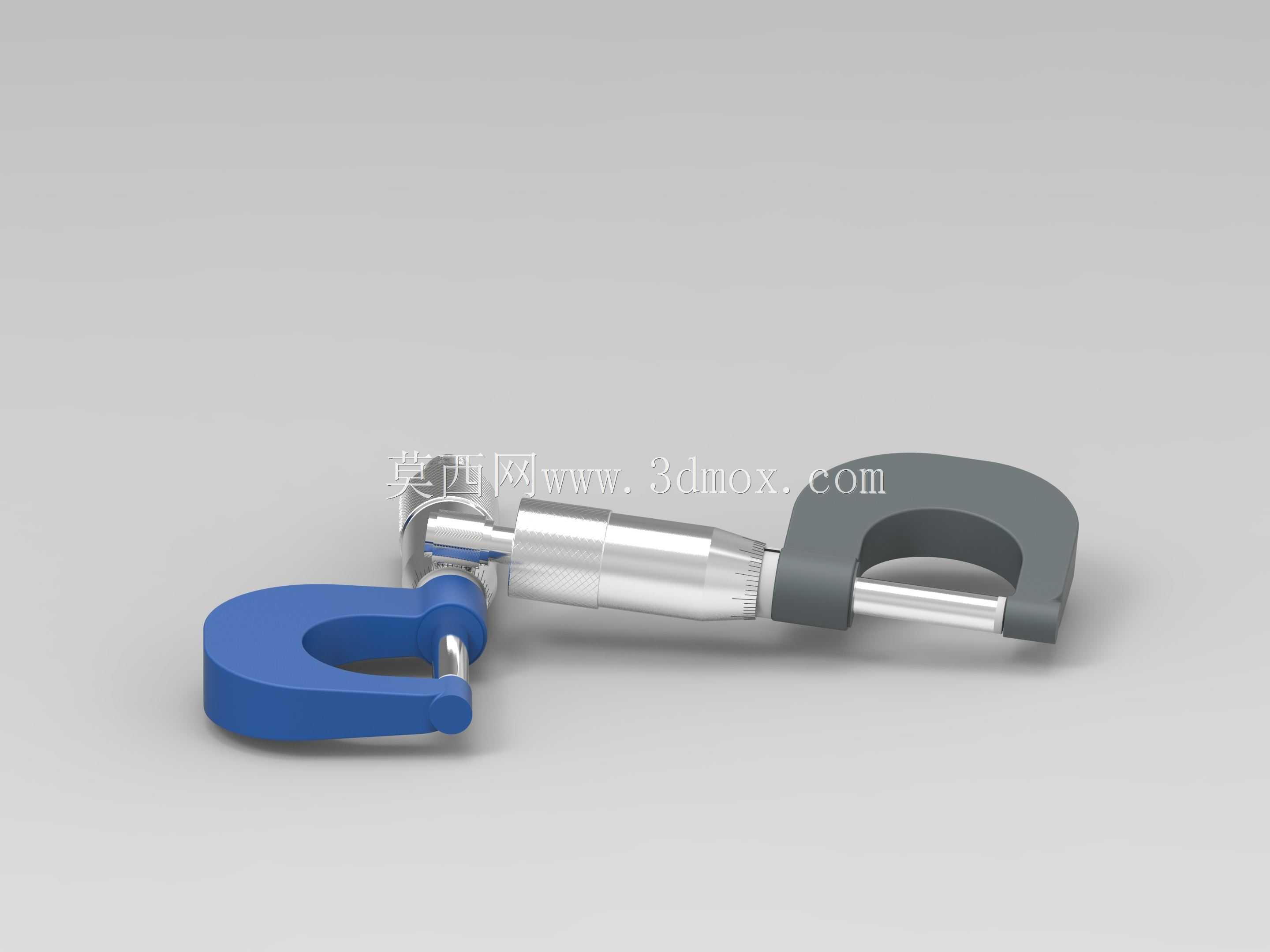

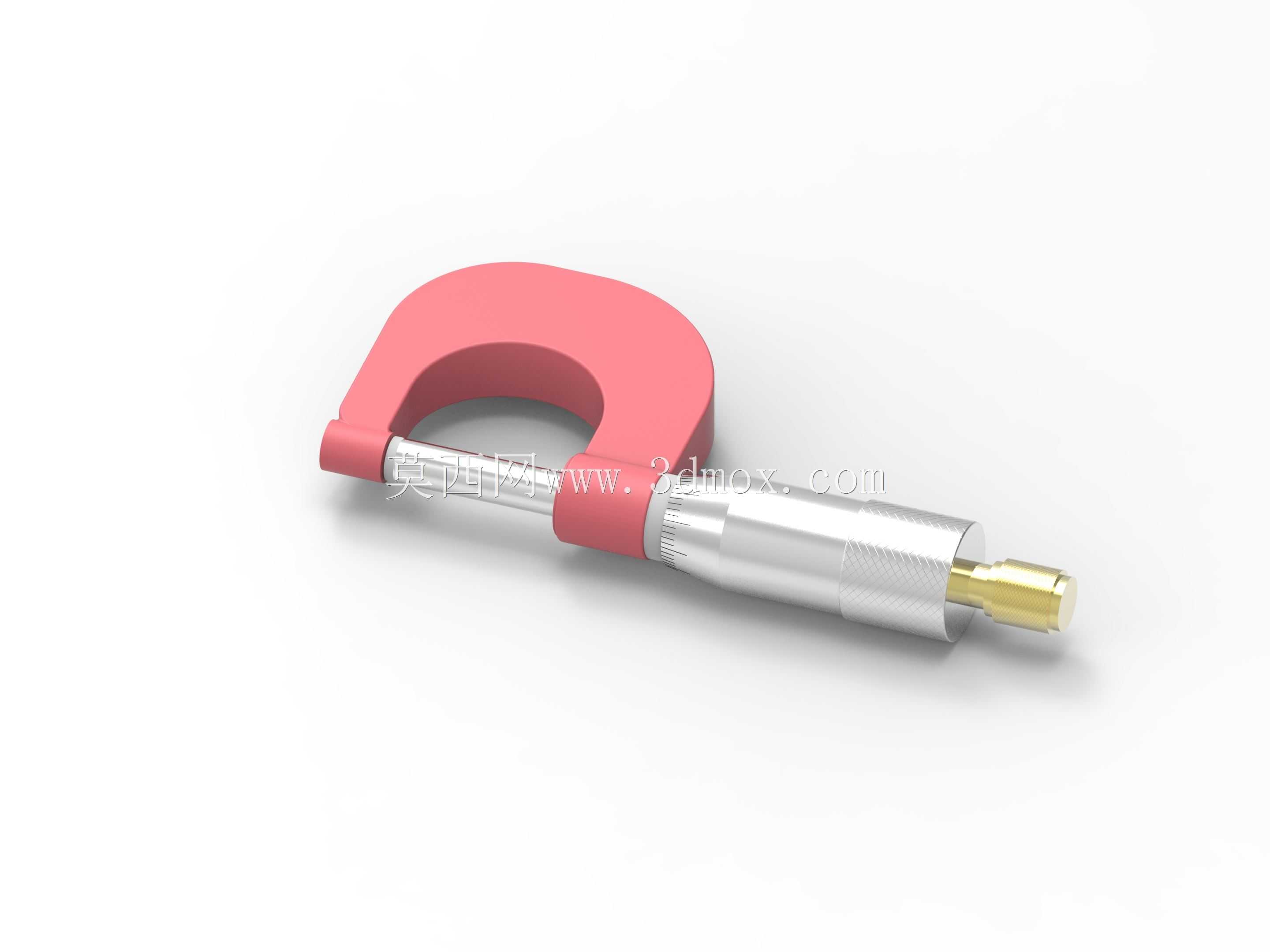

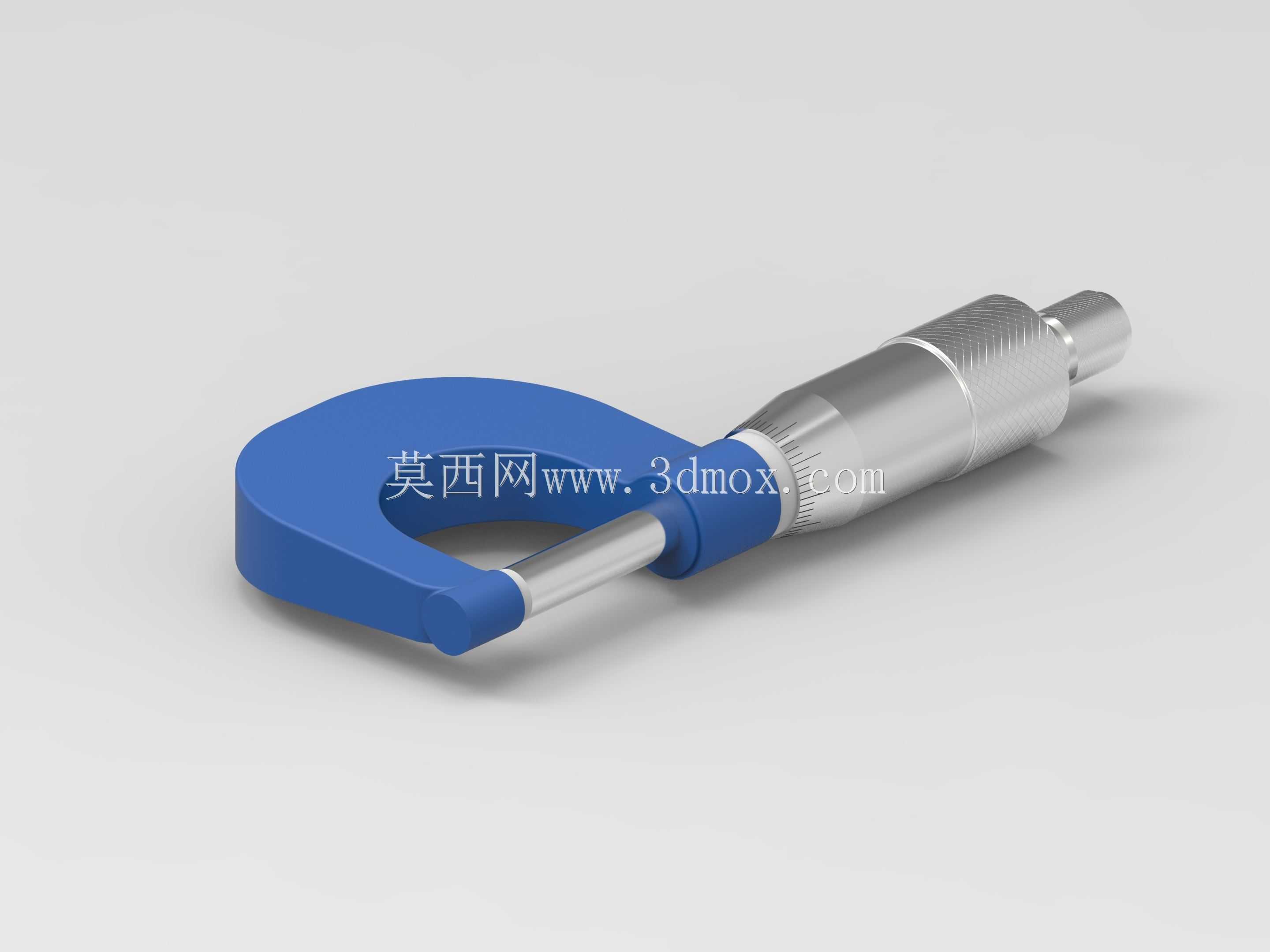

　　结构设计上，C型尺架是整套量具的承载基础，模型中分别呈现了两种配色的尺架形态，尺架两臂跨距直接决定可测工件的最大外径边界，常规0-25mm量程千分尺的开口深度需覆盖标准棒料置入空间，尺架靠近测砧一侧做了加厚处理，抵消手持施力时的弹性形变，避免架体挠曲带来的读数偏差。固定测砧嵌装在尺架一端，端面经过研磨处理，与测微螺杆端面形成平行测量面，两测量面的平面度、平行度公差是量具精度的核心保障，建模时需严格保证两测量面同轴相对，间隙闭合状态下无错位缝隙。

　　测微螺杆组件是实现精密进给的核心，螺杆采用高精度螺纹配合，螺距通常为0.5mm，微分筒旋转一周螺杆轴向进给0.5mm，微分筒锥面刻有50等分刻度，每格对应0.01mm进给量，固定套筒上刻有基准线与毫米、半毫米刻度线，读数时需先读取套筒露出的刻度整数，再叠加微分筒对齐基准线的格值，这套刻度配合逻辑在三维模型中可通过装配动画直观演示，帮助新入职检验人员快速理解螺旋测微原理。模型中测微螺杆的导向段与尺架内孔为间隙配合，既保证螺杆旋转进给顺滑无卡滞，又限制径向晃动量，避免测量时螺杆偏摆导致测量面贴合不实。

　　测力装置位于尺架尾部，通常为棘轮棘爪结构，当测量面贴合工件压力达到设定阈值时，棘轮会发出咔咔打滑声响，提示操作者停止旋转，这套结构的作用是统一不同操作人员的按压力度，避免压力过大压伤工件表面或使尺架产生形变，针对橡胶、铝件等软质工件检测时，恒定测力的作用尤为关键。锁紧手柄布置在尺架靠近螺杆一侧，扳动后可通过抱紧套锁定螺杆轴向位置，取出工件后仍能保留测量读数，方便批量检测时快速比对尺寸，也便于在质检记录环节复核数值。

　　从安装与使用边界来看，手持款千分尺无需固定安装，尺架外侧包覆隔热防护片，避免手温长时间传导至金属架体导致热胀冷缩改变测量跨距；若集成到自动检测工位，可通过尺架背部的安装孔固定在检测台支架上，测砧与螺杆的轴线需与被测工件轴线垂直相交，周边需预留至少50mm操作空间，方便工件取放与微分筒旋转操作。模型还原的各零件装配间隙贴合实际量具的配合公差，尺架圆弧过渡处无应力集中尖角，整体结构紧凑，既可以作为机械专业量具测绘的建模参照，也能为自动化检测工位的量具夹持工装设计提供尺寸参考，帮助结构工程师在规划产线检测方案时，提前核对量具与被测工件的空间干涉情况，优化检验工位的人机操作布局。
