住宅地下室平面布局二维转三维设计参考

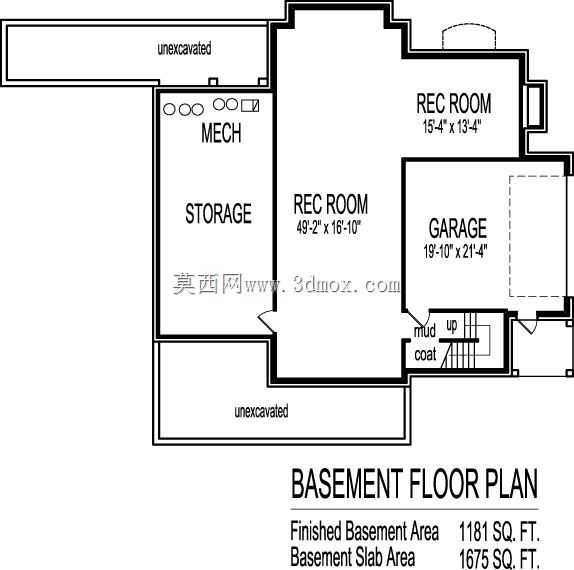

　　在住宅建筑的三维建模工作中，地下室平面的空间还原是容易被忽略却直接影响整体户型完整性的环节，这份平面图纸对应的三维建模工作，核心是把二维标注的功能分区、墙体边界、未开挖区域的限制条件转化为可落地的三维空间结构，给后续的家装设计、空间改造、管线排布提供精准的三维参照。从平面标注的尺寸来看，完工后的地下室可用面积为1181平方英尺，建模时首先要明确区分已完工区域和标注为unexcavated的未开挖区域，这两部分的墙体结构、地面标高存在本质差异，未开挖区域属于原始土体范围，建模时不能将其划入可用空间，要在三维模型中通过材质、标高差明确区分边界，避免后续设计出现空间误用的问题。功能分区的还原是建模的核心重点，平面中划分了多个独立功能块：

　　设备间（MECH）需要预留设备安装的操作空间，建模时要按照平面标注的墙体边界围合独立空间，同时考虑后续暖通、水电设备进场的安装通道尺寸，不能仅按照墙体线生硬围合，要结合常规住宅设备的安装尺寸预留检修余量；储物间（STORAGE）紧邻设备间，建模时要注意两个空间的共用墙体厚度统一，地面标高保持一致，同时储物间的门体开向要和平面标识完全匹配，避免出现门体开启后遮挡通行通道的问题。两个休闲娱乐室（REC ROOM）是地下室的核心活动空间，其中面积较大的休闲室尺寸为49英尺2英寸乘以16英尺10英寸，面积稍小的休闲室尺寸为15英尺4英寸乘以13英尺4英寸，建模时要严格按照标注尺寸控制空间净空，同时注意两个休闲室和相邻空间的墙体衔接，

　　尤其是和车库、玄关区域的衔接处，要处理好墙体的转角结构，避免出现缝隙或者尺寸偏差。车库区域的尺寸为19英尺10英寸乘以21英尺4英寸，建模时除了围合空间本身，还要注意车库和玄关 mud coat 区域的衔接，平面中标注的上行楼梯（up）位置要精准定位，楼梯的起步位置、踏步宽度要和平面标识对齐，同时玄关区域的换鞋、过渡空间要和楼梯入口、车库入口、休闲室入口的通行流线保持顺畅，不能出现流线交叉的问题。建模过程中还要注意平面中虚线标识的区域，这类区域属于预留改造空间，建模时可以用半透明材质区分，明确其非实体墙体的属性，给后续的空间改造预留调整余地。从二维转三维的设计思路来看，不能仅做平面的拉伸处理，要结合住宅地下室的实际建造逻辑，

　　区分承重墙、填充墙的厚度差异，未开挖区域的外侧要做土体结构的示意，地面部分要区分完工区域的找平层和未开挖区域的原始土层标高差，门体、窗井的位置要和平面中的标识一一对应，尤其是平面上方的窗井结构，要在三维模型中体现出采光井的下沉结构，和地下室的墙体衔接自然。这类地下室三维模型的实际应用场景十分广泛，既可以给家装设计师提供空间改造的基础底模，用来排布家具、娱乐设施的位置，也可以给水电、暖通工程师提供管线综合排布的空间参照，提前预判管线穿梁、绕墙的路径，避免施工阶段出现管线碰撞问题，还可以给业主提供直观的空间感知，提前规划不同功能区的使用方式，比如娱乐区的影音设备摆放、储物区的货架排布、设备间的机组安装位置，都可以在三维模型中提前模拟，减少现场施工的调整成本。建模时还要严格控制各个空间的安装边界，比如车库区域要考虑常规家用车辆的停放尺寸，预留车门开启的空间，不能仅按照平面标注的尺寸卡极限值；设备间要预留设备搬运的通道宽度，确保大型暖通设备可以顺利进入；楼梯区域要满足住宅踏步的高度、宽度规范，不能因为平面尺寸的限制压缩踏步的通行空间。对于平面中标注的未开挖区域，建模时要明确标注其不可改动的属性，避免后续设计中出现违规开挖的错误引导，同时在两个未开挖区域和已完工空间的衔接处，要做好挡墙结构的建模，体现出实际建造中的支护结构逻辑，让三维模型不仅是视觉上的空间还原，更符合实际的工程建造逻辑，给后续的各专业设计提供可靠的三维参照。
