单梁高架桥式起重搬运设备结构

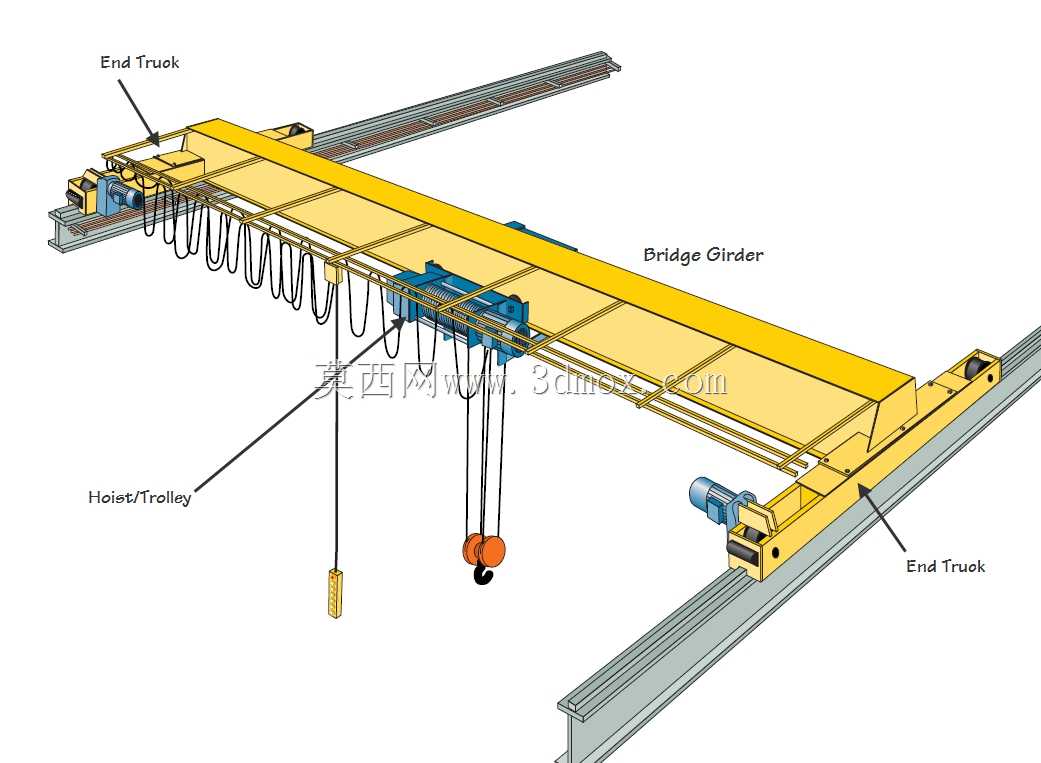

　　该设备为单梁高架桥式起重设备，主要应用于室内工业厂房的跨区域物料吊运作业，覆盖机械加工车间、装配工段、仓储库区的固定跨距作业范围，可沿厂房立柱预设的轨道做纵向长距离移动，配套的起升小车可沿主梁方向做横向移动，配合起升机构的垂向动作，可实现覆盖范围内任意点位的重物取放，适配常规机加工件、装配总成、仓储货件的水平转运与垂向吊装作业，替代传统人工搬运与固定式吊装设备的作业盲区，提升车间内部物料流转效率。从结构设计逻辑来看，整套设备的核心承载构件为箱型截面主梁，也就是图中标注的Bridge Girder，主梁采用变截面优化设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低主梁自重，减少两端端梁的轮压载荷，降低厂房轨道与立柱的承载要求。

　　主梁两端连接的端梁（End Truck）作为行走承载部件，每侧端梁配置两组行走轮组，配套驱动电机与减速机构，保证行走过程的同步性，避免出现卡轨、啃轨的问题，端梁与主梁之间采用高强度螺栓连接，便于现场安装时的调整与后期维护拆解。起升小车（Hoist/Trolley）集成了横向行走机构与起升卷扬机构，小车行走轮贴合主梁下翼缘轨道运行，起升机构采用钢丝绳卷扬结构，配置多倍率滑轮组，可根据额定起重量调整滑轮倍率，平衡起升速度与载荷能力，吊钩组配置动滑轮与防脱挡板，保证吊装作业的安全性，电缆采用滑线拖拽方式沿主梁布置，避免线缆垂挂干扰作业。从安装边界来看，该设备的安装需要匹配厂房预设的轨道跨距，轨道顶面需保证水平度公差在规范要求范围内，

　　两端端梁的行走轮距需与轨道宽度匹配，设备整体的起升高度需匹配厂房檐口高度与作业面的最大吊高需求，主梁的上拱度需符合起重设备设计规范要求，避免满载时主梁下挠量超标影响运行稳定性。在实际作业场景中，这类设备通常用于固定跨间的成件物料吊装，不适用于易燃易爆、腐蚀性强的特殊作业环境，也不可用于人员吊运作业，作业过程中需保证起升载荷不超过额定起重量，避免偏载斜拉，防止对主梁与端梁结构造成额外的冲击载荷。设计过程中需重点校核主梁的静刚度、动刚度，端梁的轮压分布，行走机构的制动距离，起升机构的钢丝绳安全系数，保证各部件的受力在材料许用应力范围内，同时要考虑设备运行的限位防护，在主梁两端、轨道两端设置行程限位块与缓冲装置，

　　避免设备超行程运行发生碰撞。设备的供电方式可根据厂房实际条件选择滑触线供电或者电缆卷筒供电，控制方式可选择地面手柄操作或者驾驶室操作，适配不同作业场景的操作需求，整套结构的模块化设计可根据实际跨距、起重量、起升高度参数做针对性调整，不需要重新设计核心构件的连接逻辑，可快速适配不同规格的厂房作业需求。
