吹塑机瓶坯输送夹持机械手结构

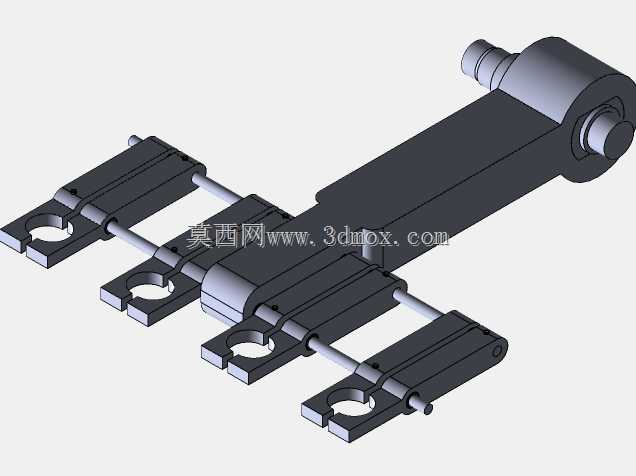

　　这套夹持输送机构主要适配PET吹塑生产线的瓶坯转运工位，衔接加热输送线与吹塑模腔的上料环节，解决加热后高温瓶坯从加热轨道到模具定位腔的精准移载问题，避免人工取放带来的定位偏差、烫伤风险以及节拍不稳定的缺陷。从结构布局来看，主体采用单臂主梁承载设计，主梁一端配置回转驱动连接端，可直接对接生产线的摆臂驱动轴，实现固定角度的往复回转动作，完成两个工位之间的轨迹移动，主梁下方平行布置四根夹爪安装杆，每根安装杆上对应设置一组独立的瓶坯夹持位，单次动作可同步完成四个瓶坯的同步搬运，匹配多腔吹塑模具的生产节拍，提升整线的生产效率。夹爪单元采用开口式抱夹结构，夹持位的圆弧开口尺寸适配标准PET瓶坯的颈部定位环位置，夹持时不会接触瓶坯的加热主体区域，

　　避免剐蹭尚未冷却定型的瓶坯外壁，也不会破坏瓶坯颈部的螺纹结构，保证后续吹塑成型后的瓶口精度。夹爪的开合通过安装杆上的联动结构实现同步驱动，所有夹爪单元的开合动作保持一致，不会出现单个夹爪漏夹、夹持错位的问题，夹持力通过联动结构的行程控制在合理区间，既可以保证高速回转过程中瓶坯不会脱落，也不会因为夹持力过大导致瓶坯颈部变形。设计过程中优先考虑了安装适配性，主梁端部的驱动连接轴采用标准轴径与键槽结构，可直接适配市面上多数旋转摆台、凸轮分割器的输出端，不需要额外制作过渡连接法兰，夹爪安装杆与主梁之间采用可调节的锁紧固定结构，可根据不同规格瓶坯的中心距调整安装杆之间的间距，适配不同腔数、不同瓶型的吹塑生产线改造需求，

　　不需要整体更换机构就能完成多规格产品的生产切换。从安装边界来看，机构整体的回转半径控制在产线预留的摆臂活动空间内，夹爪张开后的最大外轮廓不会与加热轨道出口、吹塑模具的导向结构发生干涉，夹爪闭合状态下的最小轮廓可顺利伸入模具的加料位间隙，避免动作过程中出现碰撞卡滞。整套机构的运动轨迹经过反复校核，从加热轨道取料位到模具上料位的回转路径上无多余的凸起结构，所有管线、连接紧固件都做了内嵌处理，不会在高速运动过程中剐蹭周边设备的防护板或者管线。夹爪的接触位置采用耐磨的金属材质，长期反复夹持高温瓶坯也不会出现过度磨损导致的夹持间隙变大问题，日常维护只需要定期检查联动部位的润滑状态以及紧固件的锁紧情况，不需要频繁更换易损件，

　　降低生产线的运维成本。在实际生产场景中，这套机构可适配每小时数千瓶的吹塑生产节拍，夹持定位精度可控制在毫米级以内，保证瓶坯可以准确落入吹塑模具的型腔内，不会出现偏位导致的吹塑废品，相比传统的吸盘式取料结构，这种机械式抱夹的方式对高温瓶坯的适应性更强，不会因为瓶坯表面温度过高导致吸盘老化失效，也不会因为加热后瓶坯表面的轻微形变出现吸附脱落的问题，在高速连续生产场景下的稳定性更有优势。结构设计上没有采用复杂的非标定制零件，多数连接部位采用标准紧固件，夹爪单元的结构具备互换性，单个夹爪出现损坏时可快速拆卸更换，不需要整组拆解机构，减少生产线的停机维护时间。主梁采用轻量化的结构设计，在保证整体结构刚性的前提下尽可能降低自身重量，减少驱动端的负载，降低回转动作过程中的惯性冲击，提升机构启停过程中的位置准确性，也能延长驱动部件的使用寿命。
