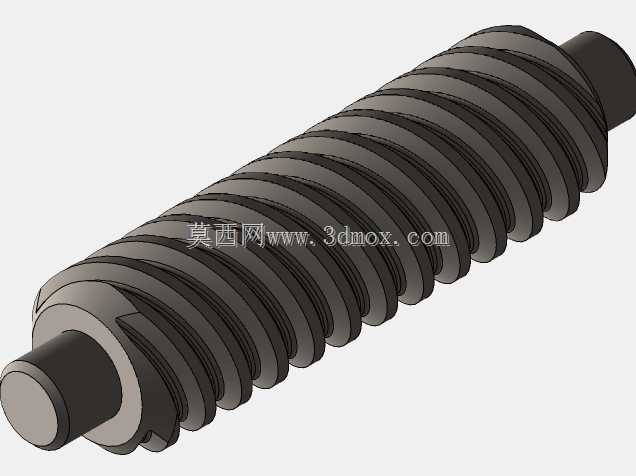

四头多头蜗杆传动结构设计

　　在各类需要大传动比、低噪音传动的机械设备场景中，多头蜗杆始终是核心传动部件之一，本次呈现的四头蜗杆结构，主要适配中等载荷、对传动效率有一定要求的传动工位，区别于单头蜗杆的大减速比低效率特性，四头设计能够在保证传动平稳性的前提下，有效提升滑动传动的效率，降低长时间运行下的摩擦温升。从实际应用场景来看，这类四头蜗杆常被用在小型输送设备的进给机构、精密调整平台的微调传动、轻工机械的往复运动机构中，部分对反向自锁没有强制要求的传动工位，选用多头蜗杆能够平衡传动比与传动效率的矛盾，避免单头蜗杆传动时能量损耗过大的问题。

　　从功能特性上看，该蜗杆采用等距多头螺纹设计，四条螺旋齿沿杆身圆周均匀分布，齿形采用常用的阿基米德齿廓，加工时可通过普通车床搭配旋风铣设备完成粗加工，后续经螺纹磨床精磨齿面即可达到较高的齿形精度，齿面粗糙度可控制在Ra0.8以内，能够有效降低与蜗轮啮合时的摩擦系数。杆身两端设计有等直径的安装轴颈，轴颈与齿身之间设置有退刀槽结构，既方便加工时的刀具退刀，也可作为安装时的轴向定位基准，轴颈表面预留有轴承安装位，可适配深沟球轴承或者角接触轴承，满足不同径向载荷、轴向载荷的安装需求。

　　设计思路上，该蜗杆的导程角经过匹配计算，四头结构对应的导程角相比同模数单头蜗杆更大，啮合时齿面的滑动速度方向更趋近于齿向，能够减少齿面的正压力分量，提升传动效率的同时，也能降低蜗轮齿面的磨损速率。齿顶与齿根之间预留有标准的顶隙，啮合时可储存少量润滑脂，形成持续的油膜润滑，避免干摩擦导致的齿面胶合失效。杆身整体采用阶梯轴结构，两端轴颈直径小于齿根圆直径，装配时可从箱体一侧直接穿入安装位，不需要拆分箱体结构，大幅提升装配与后期维护的便捷性。

　　从安装边界尺寸来看，蜗杆的总长度根据啮合行程设计，两端轴颈的同轴度公差控制在0.02mm以内，避免安装后出现齿面偏载、局部磨损过快的问题；齿部的有效啮合长度覆盖蜗轮的全齿宽，保证全齿面均匀承载，两端伸出的轴颈长度根据轴承端盖的厚度设计，预留有密封圈的安装槽位，可适配骨架油封完成箱体的动密封，防止箱体内润滑油泄漏，同时阻挡外部粉尘进入啮合区域。在实际选型适配时，需要注意该四头蜗杆的反向自锁能力较弱，若用于垂直升降类传动工位，需要额外配置制动机构，防止负载下坠引发安全问题；啮合配对的蜗轮建议采用锡青铜材质，能够在保证耐磨性的同时，降低与钢制蜗杆啮合时的摩擦噪音，适配转速不超过1500r/min的连续运行工况，短时过载载荷可达到额定载荷的1.5倍，满足多数通用机械的传动载荷需求。建模过程中，螺旋齿的生成采用螺旋扫描特征完成，齿形轮廓按照标准齿廓参数绘制，保证齿厚、齿高的参数符合啮合公差要求，两端轴颈的倒角、退刀槽等工艺结构均按照机械加工规范设计，不存在加工干涉、无法装夹的工艺问题，可直接用于工程图导出、加工工艺编制或者传动机构的虚拟装配验证。
