老式铣床工作台进给刻度调节盘

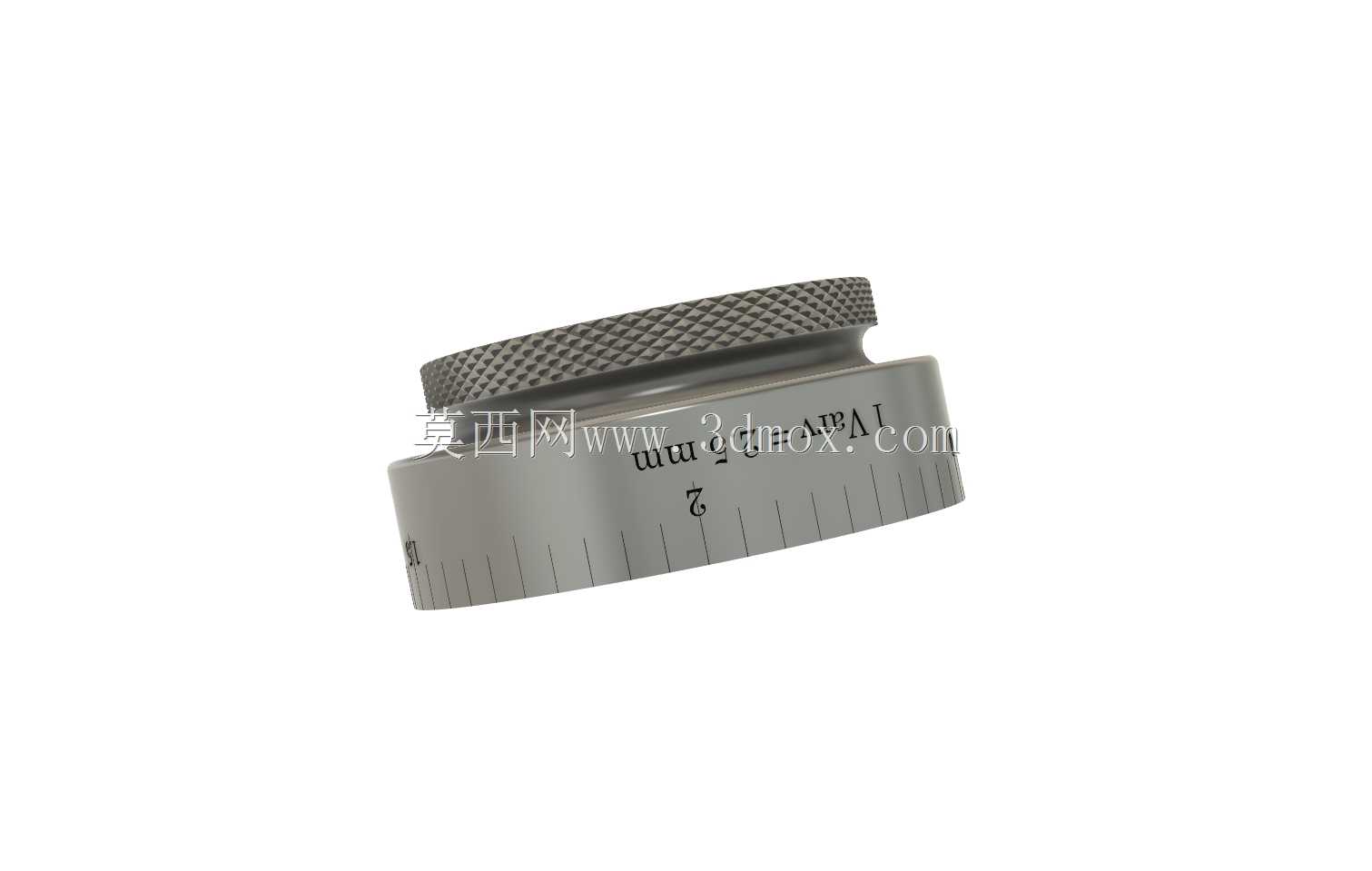

　　在普通卧式铣床的日常操作里，工作台刻度盘是操作人员控制进给位移最直接的交互部件，这个复刻自老式铣床的刻度盘，对应工作台手动进给轴的调节端，操作人员转动手轮时，刻度盘同步旋转，通过盘面上的刻度标识，直观反馈进给的位移量，控制工作台的纵向、横向或是垂直方向的移动距离，保证铣削加工时的进刀精度，避免吃刀量过大打坏刀具或是加工尺寸超差。这类刻度盘直接套在进给丝杆的轴端，靠内孔与丝杆轴的配合传递扭矩，外圈做了滚花处理，滚花的纹路是网纹样式，增大手指转动时的摩擦力，即便手上沾有切削液或是金属切屑，也能稳定转动调节，不会出现打滑的情况，不需要额外借助扳手等工具就能手动微调进给量，在对刀、小余量铣削的场景下操作效率很高。从结构设计来看，

　　这个刻度盘属于薄壁环形零件，主体为圆柱台阶结构，上部直径略小于下部带刻度的环体，滚花区域设置在上部圆柱段，刚好是操作人员手指捏持的位置，下部环体的外圆柱面做了圆周方向的刻度蚀刻，刻度线分为长短两种，长刻度对应整毫米的进给量，短刻度对应0.05毫米的分度值，和普通铣床丝杆的导程匹配，丝杆转动一圈对应工作台移动固定距离，刻度盘的刻度环周长刚好按导程做等分，转动时的刻度读数直接对应工作台的实际位移，不需要额外换算，降低操作人员的读数误差。安装边界上，刻度盘的内孔尺寸与进给轴的轴径做间隙配合，装配时从轴端套入后，靠端面的紧定螺钉锁紧在轴上，和轴保持同步转动，不会出现相对滑移，刻度盘的轴向定位靠轴肩限位，

　　安装后刻度面与操作端的护罩保持2到3毫米的间隙，转动时不会和周边的护罩、锁紧手柄发生干涉，整体外径控制在合理范围，不会因为直径过大导致转动时碰伤操作人员，也不会因为直径过小导致刻度线太密难以读数。实际车间应用里，这类刻度盘除了常规的进给读数，在批量加工零件时，操作人员可以通过记住刻度盘的初始位置，快速控制每一次的进给深度，不需要反复测量工件尺寸，提升批量加工的效率，尤其是在铣削平面、开槽、铣台阶这类需要精准控制深度的工序里，刻度盘的精度直接影响零件的加工合格率。设计这类刻度盘的时候，首先要匹配对应铣床的丝杆导程，确定刻度的分度值，保证刻度的总圈数和丝杆的最大行程匹配，不会出现行程走完刻度还没转完或是刻度转完行程还没走完的情况；

　　其次要考虑操作的人机工程，滚花的深度要合适，太浅容易打滑，太深容易积存切屑和油污，不好清理清理；刻度线的蚀刻深度要控制在0.1毫米左右，太浅使用久了会被磨损掉，太深容易积存污垢影响读数，刻度线旁边的数字标识要做凸起或是深蚀刻，避免长期触摸摩擦导致标识模糊。另外，刻度盘的材质一般选用中碳钢，表面做发黑处理，提升防锈能力，车间里切削液、油污多，发黑层能有效避免零件生锈，延长使用寿命，内孔和端面的加工精度要保证，内孔的圆柱度误差控制在0.01毫米以内，端面和内孔的垂直度误差控制在0.02毫米以内，避免安装后刻度盘转动时出现偏摆，导致不同位置的读数出现误差。在老式设备的维修改造场景里，这类刻度盘属于易损件，长期使用后刻度磨损、滚花打滑、内孔磨损松旷是常见故障，替换时除了匹配安装尺寸，还要核对刻度的分度值和原设备一致，不然会导致进给读数错误，直接造成零件报废。日常维护时，只需要定期清理刻度盘缝隙里的切屑和油污，检查紧定螺钉是否松动，不需要额外的润滑，因为刻度盘和轴是同步转动，没有相对运动的摩擦副，维护成本很低。
